Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками

Дренажная система предназначена для защиты подземных конструкций от воздействия грунтовой воды. Нужна она на участках со сложными гидрогеологическими условиями, к числу которых у нас относится большинство земельных наделов.

Своевременное устройство дренажа вокруг дома продлит срок службы фундамента, избавит от вечных ремонтов. Ведь дешевле предотвратить разрушение основы здания, чем бесконечно восстанавливать, согласны?

Как правильно организовать дренаж вокруг частного дома, вы узнаете из представленной статьи. Подробное описание разновидностей и принципов действия осушающей системы поможет определиться с оптимальным вариантом устройства. Используя предложенную информацию, вы сможете сами построить работоспособную сеть для отвода подземной воды.

Собственники участков, желающие самостоятельно соорудить дренаж закрытого типа, найдут детальное описание технологии и пошаговое изложение последовательности работ. Текстовую часть дополняют фото-подтверждения и видео-инструктаж.

Причины организации системы осушения

Специальную систему водоотводящих труб или каналов устраивают таким образом, чтобы как можно больше влаги попадало внутрь и перемещалось на безопасное расстояние от дома или других строений. Проблема воздействия влаги на фундамент характерна обычно для глинистых грунтов: супесей, суглинков, глин.

В местности с преобладанием глинистых пород в разрезе вода медленно впитывается или не уходит совсем. Из-за застоев воды разрушается основание дома. Имеющаяся гидроизоляционная защита фундамента может оказаться недостаточной, на ней могут оказаться слабо проклеенные швы, необработанные мастикой участки.

Дренажную систему по периметру дома устраивают для защиты фундамента и подвальных помещений от грунтовой воды. Дренаж обычно дополняется ливневкой, предназначенной для сбора и сброса осадков

В результате на бетонном монолите возникает плесень, грибок, на арматуре коррозия, что в дальнейшем нередко становится причиной разрушения фундамента.

На песчаных, хорошо проницаемых грунтах влага уходит быстрее, поэтому такого рода проблемы возникают реже. Но все же владельцу дома не стоит расслабляться и полагаться на “авось” в этом деле.

Избыточное увлажнение строения может быть обусловлено не только характеристиками грунта, но и другими особенностями участка. Например, высоким уровнем грунтовой воды, препятствующей просачиванию влаги из вышележащих слоев вниз.

Дренажная система, сооружаемая вокруг дома, закладывается на глубину основания фундамента для того, чтобы от подземной конструкции полностью отводилась грунтовая вода

Если низ стены после дождя длительное время покрыт влажными пятнами, это свидетельствует, что нужно задуматься о необходимости дренажных сооружений. Мокрые стены в подвале, наличие плесени или грибка показывает, что заняться проблемой дренажа на участке следовало еще вчера.

Отсутствие дренажной системы там, где она была необходима, станет причиной не только разрушения фундамента, но и стен. Строительные конструкции будут постепенно мокнуть и ослабляться из-за естественного капиллярного подсоса

Даже очень хорошая гидроизоляция фундамента со временем приходит в негодность. Это еще одна причина позаботиться о хорошем дренаже рядом с домом. Чем меньше воздействие грунтовой воды на конструктивные части строения, тем реже понадобятся масштабные работы по восстановлению гидроизоляционного слоя, нанесенного на фундамент.

Если сбор и отведение грунтовой и паводковой воды не были предусмотрены на этапе строительства, можно после сооружения позаботиться о дренаже вокруг дома и об его устройстве своими руками.

Типичные разновидности дренажа

Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции.

Различают три варианта организации дренажной системы:

• открытая;
• засыпная;
• закрытая.

Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.

Открытый дренаж устраивают по типу арыков — системы каналов с проницаемыми стенками, через которые грунтовая вода проникает в канал и отводится к месту разгрузки

Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.

Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.

Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием

Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места.

Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.

Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав.

В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.

Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью.

Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.

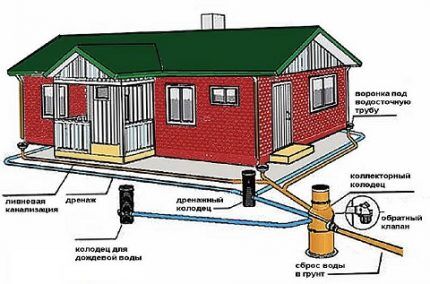

Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу

Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.

Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.

Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки

Еще один важный элемент системы — ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.

Особенности организации дренажа садового участка подробно изложены в этой статье.

Проектирование системы отвода грунтовой воды

Разумеется, дренажная система состоит не только из труб и лотков. Для наблюдения за состоянием системы нужны смотровые колодцы, а также следует устроить дренажный колодец, в который будет отводиться эта избыточная влага. По этой причине канавам, в которые укладывают трубы, придают небольшой уклон по направлению к этому колодцу.

Перед началом работ по устройству дренажной системы следует составить проект, чтобы рассчитать количество необходимых материалов и избежать ошибок (+)

Имеет смысл рассмотреть порядок монтажа закрытой дренажной системы, поскольку она является наиболее сложной в исполнении. Открытый и засыпной вариант можно устроить на основании таких же принципов.

Трубы закрытой системы укладывают по периметру здания на расстоянии 0,7-1,0 м от него. По аналогии формируют канавки для открытой и засыпной дренажной схемы.

На каждом углу, где выполняется поворот траншеи, должны быть установлены смотровые колодцы. Заранее необходимо определить место расположения коллекторного колодца, в который будет осуществляться сброс отведенной воды.

Если предполагается сбор воды за пределы участка, то устраивают дренажный колодец. От него прокладывают еще одну трубу, которая обычно выходит к придорожной канаве. Можно выполнить отвод и к местному водоему, если таковой имеется в непосредственной близости от дома.

Трубы в смотровом колодце укладывают таким образом, чтобы между ними был разрыв. Это позволит без труда осматривать и обслуживать систему

Глубина траншеи под закрытый дренаж зависит от размеров фундамента. Трубы следует уложить на 50 см глубже, чем фундаментные плиты. При этом уклон коммуникаций должен составлять 0,7-1%.

Не стоит укладывать трубы с большим уклоном, поскольку это может вызвать засоры. Малый уклон также не рекомендуется, поскольку это негативно отразится на процессе отведения влаги.

Траншею для закрытой дренажной системы делают на полметра глубже, чем расположены плиты фундамента, при этом соблюдают уклон в 1%

Ширина траншеи должна быть больше диаметра дренажной трубы на 20 см: по 10 см просвета с каждой стороны. Расположение дренажной системы следует схематически отразить на бумаге, обозначив все ее элементы. Это позволит просчитать длину коммуникаций, а также количество дополнительных элементов, необходимых для правильного монтажа системы.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль — нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

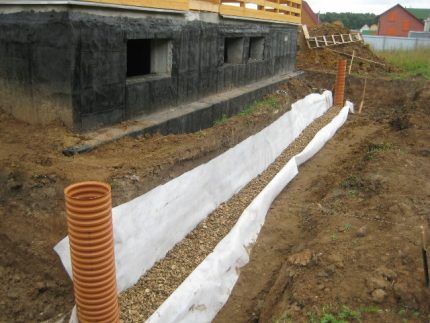

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец — это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Этапы сооружения дренажа вокруг дома

Строительство дренажной системы, рассчитанной на стадии дренажа и закладываемой в период строительства дома, включает ряд стандартно следующих друг за другом этапов:

Назначение отмостки и ее устройство

Защитить стены и фундамент от ненужной влаги также поможет дополняющая дренаж отмостка вокруг дома. Так называют слой водонепроницаемого материала, который укладывают вдоль стен с уклоном наружу. Осадки, попадая на отмостку, сразу же стекают в сторону от дома, поэтому контакт стен и фундамента с влагой будет минимальным.

Отмостку вокруг дома выполняют с помощью водонепроницаемых материалов, которые укладывают под тупым углом к поверхности наружной стены

Чтобы выполнить отмостку, можно использовать такие материалы:

• глина;
• камень;
• тротуарная плитка;
• асфальт;
• бетон;
• ПВП-мембраны.

Монтаж отмостки из глины и камня, а также из тротуарной плитки может оказаться довольно трудоемким, однако выглядит такая отделка просто прекрасно. Асфальтирование и бетонирование обойдется значительно дешевле, но смотрится очень скромно, даже утилитарно.

ПВП-мембраны монтируют в толще грунта, сверху можно устроить любое удобное покрытие: дерн, плитку, газон и т.п.

Выводы и полезное видео по теме

Порядок выполнения дренажа дома своими руками наглядно представлен в этом ролике:

Интересные советы по дренажным работам можно посмотреть здесь:

Вариант выполнения отмостки вокруг дома:

Очевидно, что для защиты дома от влаги нужно предпринять целый ряд мер, а дренажную систему следует эффективно сочетать с отмосткой, ливневкой и т.п. В будущем все усилия окупятся, поскольку фундамент дома, его стены и цокольный этаж долгое время не будут нуждаться в ремонте.
