Как подключить светодиодный выключатель: правила подключения выключателя с подсветкой

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Марина Стурова
Последнее обновление: Апрель 2019

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Схема устройства светодиодного выключателя
Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

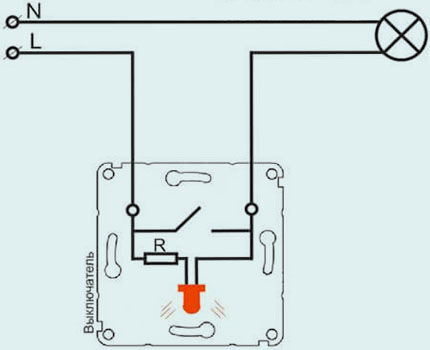

Схема подключения светодиодного выключателя
По такой схеме работает светодиодный выключатель. Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

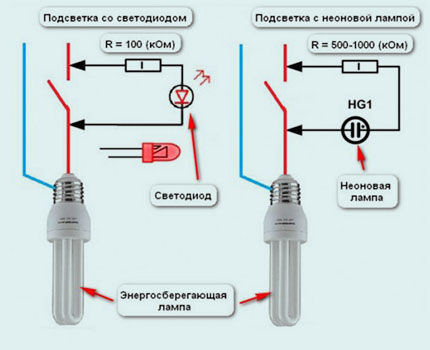

Схемы выключателей с светодиодом и неоновой лампой
Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Одно- и двухклавишный выключатель с подсветкой
Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Выключатель с подсветкой и управлением с помощью ключ-карты
Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Мультиметр
Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Светодиодный выключатель с открытыми проводами подсветки
Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Использование отвертки-индикатора
Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

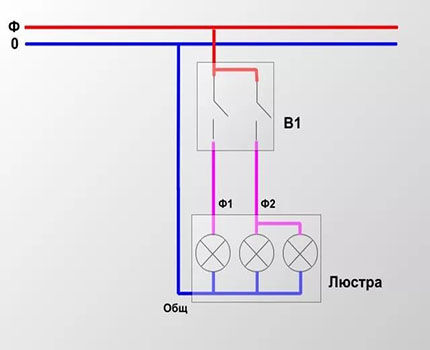

Подключение двухклавишного выключателя
В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Тлеющий режим горения лампы
Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.

Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

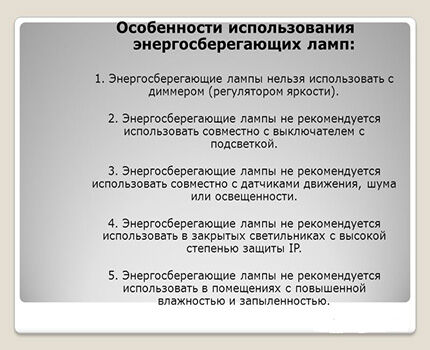

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

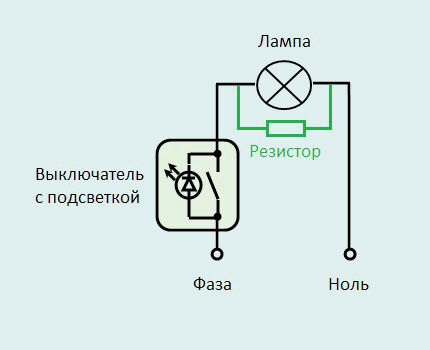

Схема размещения резистора
Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Защитный блок ГРАНИТ БЗ-300-Л — 300 Вт
Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

Схема подключения защитного блоко
При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

  1. Почему светодиодные лампы горят при выключенном выключателе: причины и решения
  2. Почему моргают светодиодные лампочки: поиск неисправности + как починить
  3. Ремонт светодиодных ламп своими руками: причины поломок, когда и как можно отремонтировать самому

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

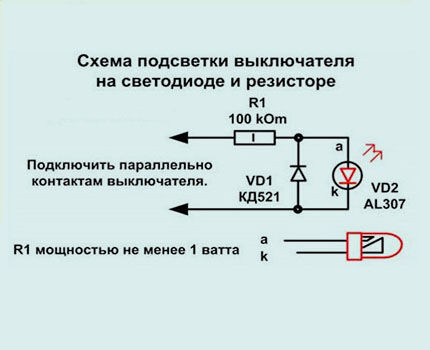

Схема подключения выключателя на светодиоде и регисторе
Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

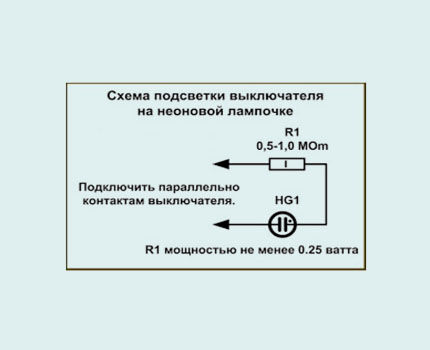

Схема подключения выключателя на неоновой лампочке
Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

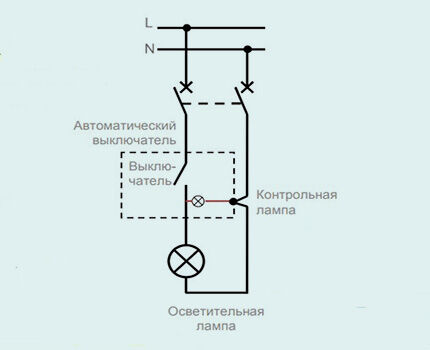

Схема выключателя с индикатором
Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
