Как выбрать проходной выключатель: устройство и назначение различных видов + маркировка

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Максим Фомин
Последнее обновление: 22 Апреля 2019

Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?

Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Проходной выключатель
Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

Вид на переключатель сзади
Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Виды бытовых коммутирующих устройств

Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

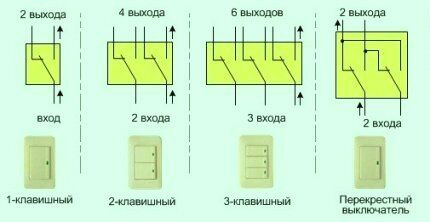

По количеству клавиш переключатели бывают:

  • одноклавишными;
  • двухклавишными;
  • трехклавишными.

Они делятся на обычные (проходные), комбинированные и перекрестные (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

Виды переключателей
По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

По схеме подвода проводов выключатели бывают для открытой (накладные изделия) и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

Маркировка на корпусе переключателя

На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также степень защищенности по IP и обозначения зажимов для проводов.

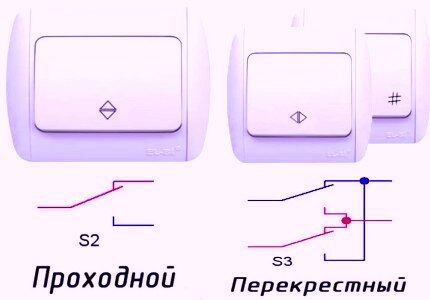

Проходной и перекрестный переключатели
Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

Контактные зажимы для электропроводов на переключателе могут быть:

  • винтовыми с прижимной пластиной и без нее;
  • безвинтовыми пружинными.

Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

Подсоединени жил
По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

Также в маркировке переключателей присутствуют обозначения клемм:

  1. «N» – для нулевого рабочего проводника.
  2. «L» – для проводника с фазой.
  3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

Управление освещением с нескольких мест

Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

Общая классическая схема с парой выключателей
Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

Схема #1: для включения света с двух точек

Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

Разные схемы подключения проходного выключателя

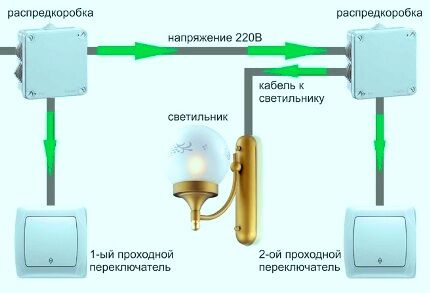

Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

При реализации схемы подключения с нескольких мест выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

Схема #2: для двух светильников

Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

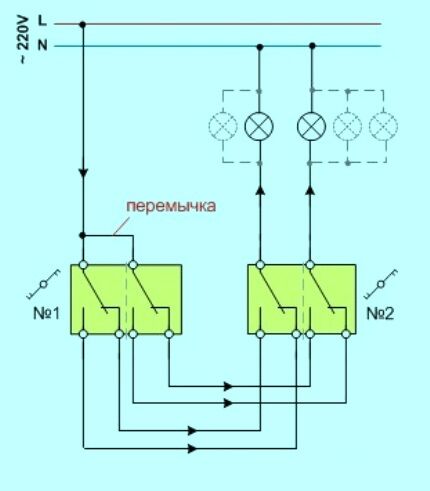

Подсоединение пары двухклавишных переключателей
Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

Если линий с лампами три, то двухклавишные переключатели меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

Схема #3: для нескольких выключателей

С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

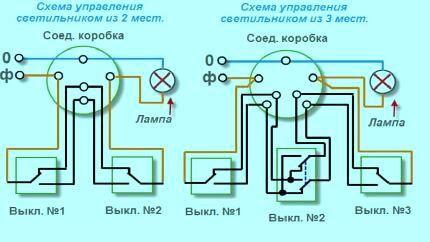

Схема с перекрестным переключателем
Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

В такой схеме подключения крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

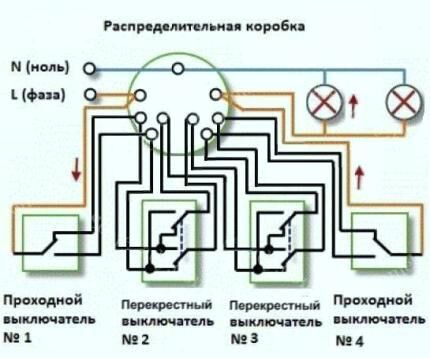

Схема для двух ламп и четырех точек
Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

Проверенные на практике схемы подключения перекрестного выключателя приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Выводы и полезное видео по теме

Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

Все о проходных выключателях – принципы работы и монтаж:

Как подключить двухклавишный переключатель:

Схема подключения проходных (перекидных) выключателей через распределительную коробку:

Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.
