Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Ирина Якущенко
Последнее обновление: Март 2019

Электричество – дорогостоящий ресурс, а его экологическая безопасность под сомнением, т.к. для получения электроэнергии используют углеводороды. Это истощает недра и отравляет окружающую среду. Оказывается, можно обеспечить дом энергией ветра. Согласитесь, было бы неплохо иметь запасной источник электроэнергии, особенно в местности, где часто встречаются перебои с электричеством.

Преобразующие установки слишком дороги, но, приложив некоторые усилия, их можно собрать самостоятельно. Давайте попробуем разобраться, как собрать ветрогенератор своими руками из стиральной машины.

Далее мы расскажем вам, какие материалы и инструменты потребуются для работы. В статье вы найдете схемы устройства ветрогенератора из стиральной машины, советы экспертов по сборке и эксплуатации, а также видеоролики, наглядно демонстрирующие сборку устройства.

Устройство и особенности использования ветряка

Ветрогенераторы редко используют в качестве главных источников электроэнергии, а вот как дополнительные или альтернативные они идеальны.

Это хорошее решение для дач, частных домов, расположенных в местностях, где часто бывают проблемы с электричеством.

Самодельный ветряк из металлолома
Сборка ветряка из старых бытовых приборов и металлолома – это реальные действия для защиты планеты. Мусор – настолько же актуальная экологическая проблема, как и загрязнение окружающей среды продуктами сгорания углеводородов

Самодельный ветрогенератор из шуруповерта, автомобильного генератора или двигателя стиральной машины обойдется буквально в копейки, зато поможет сэкономить приличные суммы на счетах за энергоресурсы.

Это неплохой вариант для рачительных хозяев, которые не хотят переплачивать и готовы приложить некоторые усилия для сокращения расходов.

Ветряк из автомобильного генератора
Нередко для изготовления ветряков своими руками используют автомобильные генераторы. Они не так привлекательно выглядят, как конструкции промышленного производства, зато вполне функциональны и покрывают часть потребностей в электроэнергии

Стандартный ветрогенератор состоит из нескольких механических устройств, функция которых заключается в преобразовании ветровой кинетической энергии в механическую, а после – в электрическую. Рекомендуем посмотреть статью об устройстве ветрогенератора и его принципе работы.

В большинстве своем современные модели оснащены тремя лопастями для увеличения КПД и начинают работать, когда скорость ветра достигает хотя бы 2-3 м/с.

Скорость ветра – принципиально важный показатель, от которого напрямую зависит мощность установки.

В технической документации к ветрогенераторам промышленного производства всегда указываются номинальные параметры скорости ветра, при которых установка работает с максимальным КПД. Чаще всего этот показатель составляет 9-10 м/с.

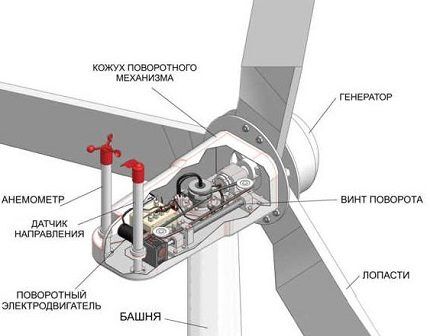

Конструкция стандартного ветрогенератора
Главные достоинства ветра как источника энергии – возобновляемость и неичерпаемость. Люди издавна изобретают различные приспособления, позволяющие рационально использовать силу стихии, и ветрогенератор – одна из удачных попыток обуздать ветер

Есть также и параметры предельно допустимой скорости ветра – 25 м/с. При таких показателях КПД ветряка уже существенно снижается, т.к. лопасти установки меняют положение. Если речь идет о самодельной конструкции, трудно определить ее технические характеристики.

Имеет смысл ориентироваться на усредненные показатели и рассчитать количество энергии, необходимое для основных нужд.

Если же вам нужно смастерить самодельный ветряк на 220В, рекомендуем вам ознакомиться с подробной инструкцией по сборке.

Какие энергозатраты способна покрыть установка?

Установка ветрогенератора рентабельна, если скорость ветра достигает 4 м/с.

В этом случае можно обеспечить практически все потребности:

  • Прибор мощностью 0,15-0,2 кВт позволит перевести на эко-энергию освещение комнат. Можно будет также подключить компьютер или телевизор.
  • Ветроустановка мощностью 1-5 кВт хватит для обеспечения работы основной бытовой техники, включая холодильник и стиральную машину.
  • Для автономной работы всех приборов и систем, включая отопительную, нужен ветряной генератор мощностью 20 кВт.

При проектировании и сборке ветряка из двигателя стиральной машины нужно учитывать нестабильность скорости ветра. Электричество может исчезнуть в любую секунду, поэтому технику нельзя подключать напрямую к генератору.

Требуются аккумуляторы и контроллер заряда, т.к. электроприборы нуждаются в напряжении 220В.

Типы ветрогенераторов и принцип их работы

Как промышленные, так и самодельные ветрогенераторы бывают разными.

Их классифицируют по нескольким признакам:

  • Особенности вращения ротора с прикрепленными к нему лопастями – вертикального или горизонтального. Первые меньше реагируют на негативные факторы окружающей среды, а вторые отличаются более высоким КПД.
  • Количество лопастей. Самыми практичными считаются трехлопастные установки, но лопастей может быть больше или меньше.
  • Материал. Для изготовления лопастей используют различные материалы – жесткие или парусные. Первые обычно долговечнее, а вторые дешевле.
  • Шаг лопастей. Он может быть фиксированным или изменяемым.

При изготовлении ветрогенератора своими руками приходится самостоятельно определяться с конструкцией. При этом следует рассчитать необходимую мощность и учитывать условия эксплуатации установки. Подробный расчет ветрогенератора по формулам мы рассмотрели в этой статье.

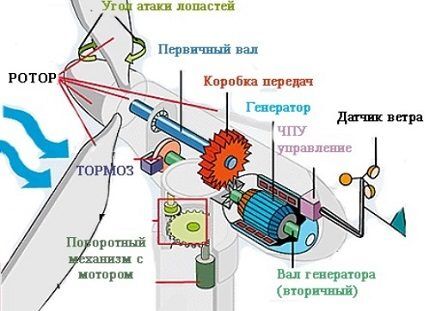

Схема устройства и работы ветрогенератора
Проще всего изготовить горизонтальный ветрогенератор. Люди без особого опыта выбирают именно такую конструкцию, однако некоторые умельцы предпочитают приложить на изготовление малошумной и эффективной вертикальной установки

Горизонтальные ветряки удобны тем, что для их создания не нужны высокоточные расчеты, сама конструкция проще в изготовлении и запускается при малейшем ветре. Минусы – сильный шум при работе и громоздкость.

Вертикальный ветрогенератор подойдет людям, готовым тратить время и силы на сборку и обслуживание сложной, зато компактной конструкции. Рекомендуем посмотреть пошаговую инструкцию по изготовлению вертикального ветрогенератора своими руками.

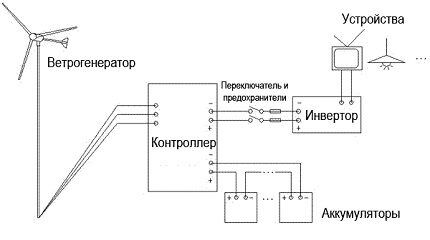

Схема подключения устройств ветрогенератора
Преобразующие устройства ветрогенератора трансформируют электрический ток, что приводит к большим потерям энергии. В зависимости от особенностей приборов эти потери могут достигать 15-20%

Работает ветрогенератор за счет вращения лопастей, прикрепленных к ротору. Сам ротор зафиксирован на валу генератора, который вырабатывает электроток. Энергия передается в аккумуляторы. Здесь она накапливается и питает бытовые электроприборы.

Ветряную установку оснащают контроллером, который преобразует переменный трехфазный ток в постоянный и управляет зарядкой аккумулятора. В схеме установки обязательно учитывают, что после аккумулятора должен быть подключен инвертор.

Сравниваем плюсы и минусы установки

Ветрогенераторы используют уже многие годы, их конструкции постоянно совершенствуются, а ветер – легкодоступный источник энергии.

Устройства, работающие от него, абсолютно безопасны для экологии и удобны, т.к. располагаются на мачтах и не занимают полезную площадь. Их просто обслуживать и ремонтировать.

Гибридная установка
Из-за нестабильности работы ветрогенераторов приходится изобретать способы обеспечения домов дополнительной энергией. Хороший вариант – сочетание ветряных и солнечных установок

Ветряки шумят при работе. Звук может быть громче или тише, но есть он всегда. Иногда это мешает владельцам домов и даже соседям.

Можно отметить и другие неудобства. Ветер – непредсказуемая стихия, поэтому работа генераторов нестабильна и приходится аккумулировать энергию, чтобы не остаться без электричества в периоды штиля.

Инструкция по сборке ветряка из стиралки

Давайте рассмотрим, как собрать простую установку своими руками, используя в качестве основы электродвигатель от стиралки.

Этап #1 — подготовка необходимых материалов

Для создания самодельного ветряка из двигателя стиральной машины требуется приобрести несколько деталей.

Некоторые из них наверняка найдутся в старых бытовых приборах, а какие-то придется купить:

  • ротор с лопастями — изготовить лопасти можно своими руками;
  • редуктор, который будет регулировать скорость вращения ротора ветряка;
  • кожух, предназначенный для защиты элементов ветряка от влаги и других негативных факторов среды;
  • аккумулятор, функция которого заключается в накоплении энергии и питании электроприборов, когда лопасти не вращаются;
  • инвертор для трансформации тока;
  • хвостовая часть, с помощью которой установка поворачивается по ветру;
  • мачта, на которой будет крепиться конструкция.

Все эти детали по отдельности стоят денег, а чтобы собрать их в целостную конструкцию, придется потратить немало времени.

Для изготовления генератора потребуется электродвигатель со стиральной машины 1,5 кВт.

Также нужно будет купить 32 неодимовых магнита по 0.5, 1, 2 см, клей, наждачную бумагу и холодную сварку или эпоксидную смолу.

Советская стиральная машина
Для изготовления ветрогенератора лучше всего подойдут старые советские модели типа «Вятки» и подобных. Эти стиральные машины более мощные, чем современные аналоги. Обычно их трудно отремонтировать из-за дефицита запчастей, и изготовление ветряка – самое рациональное применение деталей

Неодимовые магниты можно заказать по интернету или приобрести в оффлайновых торговых точках. Их необходимо будет установить на ротор.

Этап #2 — изготовление каркаса ветряка

С ротора асинхронного двигателя снимают сердечники и частично срезают с помощью токарного станка (глубина 2 мм). В сердечниках прорезают пазы глубиной в 5 мм.

Инструменты для сборки ветрогенератора
Из инструментов потребуются плоскогубцы, отвертки, ножницы, а некоторые элементы придется изготовить на токарном станке. Проверять работоспособность готового генератора можно с помощью шуруповерта или дрели

Когда сердечники готовы, нужно установить магниты на положенные места. Сначала делают жестяное покрытие для сердечника, после чего ставят магниты на равном расстоянии друг от друга.

Важно соблюдать правильную дистанцию, иначе со временем магниты слипнутся, а мощность ветрогенератора значительно снизится.

Изготовление генератора из стиральной машины
Чтобы правильно приклеить магниты, их располагают на полосе жести, проверяют расстояния, после чего крепят с помощью суперклея. Это кропотливая и травмоопасная работа, т.к. магниты могут отскакивать в процессе приклеивания. Чтобы они не повредили глаза, стоит надеть защитные очки

Готовый шаблон с магнитами укладывают на ротор, а пробелы заполняют эластичной холодной сваркой или эпоксидной смолой. Когда работа закончена, нужно аккуратно зажать в тисках ротор и отшлифовать поверхности наждачкой.

Остается только убедиться в прочности болтов корпуса и подшипника. Если детали износились, их лучше заменить.

Этап #3 — проверка работоспособности самоделки

Чтобы проверить собранный генератор, потребуются некоторые дополнительные устройства:

  • аккумулятор;
  • выпрямитель;
  • контроллер;
  • тестер.

Сначала определяют, какие два провода ведут к рабочей обмотке, а все остальные удаляют. Эти провода подключают к выпрямителю, а тот в свою очередь – контроллеру, соединенному с аккумулятором. Система для проверки готова.

Мощность генератора проверяют так: к аккумулятору подводят щупы вольтметра, а собранное устройство раскручивают при помощи обычной дрели или шуруповерта (скорость должна быть не ниже 800 об./мин., лучше – 1000). Хорошими считаются показатели вольтметра 200-300 В.

Самодельный генератор из двигателя
При проверке работоспособности устройства важно следить за данными мультиметра. Если напряжение слишком низкое, это показатель неправильной установки магнитов. Деталь придется переделать

При сборке ветряной установки с генератором из стиральной машины возникают сложности с изготовлением крыльчатки. Нужно выбрать прочный, но легкий материал.

Хорошее решение – лопасти из кусков стеклопластика. Они отличаются малым весом, но при этом прочны и износостойки. Для мачты подойдут стальные трубы диаметром 32 мм.

Так видите, собрать ветряк не так уж и сложно, но потребуется потратить время и подобрать нужные материалы.

Если заказать готовую ветряную станцию с монтажом, придется заплатить 70-80 тысяч рублей. Зато ветрогенератор, собранный из двигателя стиральной машины, будет стоить не больше 3.5 тысяч рублей.

Разница в цене настолько ощутимая, что решение заняться самостоятельной сборкой и установкой ветряка кажется целесообразным. В результате можно получить прибор мощностью 2,5 кВт, и этого вполне достаточно для работы домашней техники.

Если же вы не хотите морочить себе голову расчетами, поиском и покупкой материалов и сборкой, всегда можно приобрести готовую установку. Какие виды покупных ветрогенераторов бывают и как выбрать лучший мы детально рассмотрели в другой статье.

Выводы и полезное видео по теме

Самостоятельная сборка любых технических приспособлений – это сложная задача, требующая внимания к деталям. Если речь идет об энергосистемах, работу нужно выполнять особенно тщательно. Предлагаем видеоинструкции, которые помогут избежать ошибок.

Как выглядит и работает самодельный ветрогенератор, можно увидеть в ролике:

Описание процесса сборки ветрогенератора из стиральной машины:

Ненужная бытовая техника может выручить в самых неожиданных ситуациях. Безнадежно устаревшая стиральная машина способна стать новым источником «зеленой энергии».

Ветрогенератор прослужит не один год и поможет сэкономить приличные деньги. Самое приятное, что такая трансформация обойдется в разумную сумму. Главное – искать, учиться на чужом опыте и не бояться экспериментировать.

Вы самостоятельно собрали ветрогенератор, используя электродвигатель со стиралки? Поделитесь фотографией своей самоделки и опытом сборки — оставляйте комментарий под этой статьей.

А может вы только начинаете сборку установки и у вас есть вопросы, которые мы не затронули в этом материале — задавайте их, а мы постараемся вам помочь дельным советом.
