Как сделать контроллер для ветрогенератора своими руками: устройство, принцип работы, схема сборки

Механическая конструкция ветрогенератора в чистом её виде представляет собой только часть полноценной ветряной энергетической установки. Полностью пригодная к эксплуатации система, помимо механической конструкции, имеет ещё ряд электронных узлов.

Так, например, обязательно необходим контроллер для ветрогенератора – устройство, функционально предназначенное для стабилизации параметров заряда АКБ в процессе работы ветряка.

Разберемся, какие функции выполняет прибор, и приведем схемы сборки контроллера своими руками. Кроме того, обозначим особенности работы и целесообразность покупки китайского электронного агрегата для ветряка.

Ветрогенераторы и контроллеры заряда АКБ

Если механический ветряк вполне возможно сделать самостоятельно, можно ли сделать своими руками ещё и контроллер ветряка?

Чтобы иметь какое-то представление о контроллерах ветрогенераторов и успешно воспроизводить такую технику своими руками, не лишними будут базовые сведения об этих приборах.

Контроллер, обслуживающий аккумуляторные батареи, призван в первую очередь управлять процессом заряда АКБ. Это его основная функция, но ее условно следует разделить ещё на целый ряд подфункций.

Например, одним функционалом отслеживается ток заряда и ток саморазряда. Другой функционал реализует действия, направленные на измерение температуры и давления. Третий отвечает за компенсацию разницы энергетических потоков, когда одновременно с потреблением тока нагрузкой осуществляется заряд АКБ.

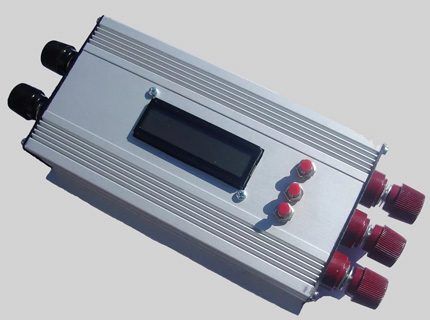

Контроллер заряда аккумуляторной батареи для ветрогенератора небольшой мощности. Контроль некоторых параметров системы осуществляется через встроенный в конструкцию жк-дисплей

Приборы промышленного изготовления наделены полноценным функционалом. А вот относительно любительских конструкций такого не скажешь. Устройства, выполненные на базе простейших схемных решений в домашних условиях своими руками – это контроллеры, далёкие от совершенных моделей.

Тем не менее, они работают и достаточно продуктивно позволяют эксплуатировать разные виды ветрогенераторов. Как правило, в самодельных конструкциях реализована лишь одна функция – защита от перенапряжения и от глубокой разрядки.

Одна из многочисленных вариаций контроллеров для ветряков, изготовленных своими руками. Такие конструкции отличаются незамысловатыми техническими решениями и простейшим исполнением монтажа

Почему внедрение контроллера в систему ветряка является обязательным моментом?

Потому что в режиме энергетической подпитки АКБ без применения контроллера следует ожидать неприятных последствий:

1. Деградацию структуры аккумулятора по причине неконтролируемых химических процессов.
2. Неконтролируемый рост давления и температуры электролита.
3. Утрату аккумулятором свойств подзарядки в связи с имеющим место долговременным разрядом.

Контроллер заряда для схемы ветрогенераторной установки выполняется, как правило, в виде отдельного электронного модуля. Этот модуль съёмный и быстро отключаемый. Приборы промышленного изготовления обязательно оснащаются индикацией режимов и состояний – световой или визуально передаваемой через дисплей.

На практике могут применяться два вида устройств – встраиваемые непосредственно в корпус ветрогенератора и подключаемые к аккумуляторной батарее.

Схемные решения для сборки своими руками

За всё время с момента появления первых самодельных ветряков количество схемных решений контроллеров выросло многократно. Многие из схемных разработок далеко не совершенны, но есть и такие варианты, на которые следует обратить внимание.

Для бытового применения, конечно же, актуальными являются простые схемы, требующие небольших финансовых вложений, эффективные и надёжные.

Отталкиваясь от этих требований, начать можно с контроллера для ветрогенератора, созданного на базе реле-регуляторов автомобилей. В схеме применимы как реле с минусовым управляющим контактом, так и реле с плюсовым управляющим контактом.

Этот вариант привлекает малым количеством деталей и простейшим монтажом. Потребуется всего одно реле, один силовой транзистор (полевой), один резистор.

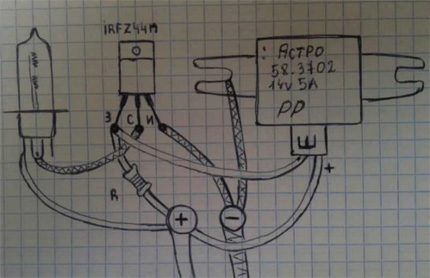

Схема контроллера, вычерченная неким электронщиком своими руками. Здесь всё просто и понятно без лишних слов. Собственно, как и в самой технологичности решения. Минимум деталей – максимум сбережений (+)

Схема носит название «балластная», так как в ней используется дополнительная нагрузка в виде обычной лампочки накаливания. Таким образом, список деталей пополнится ещё одним элементом – лампой.

Используется автомобильная лампа (или несколько ламп) на 12 вольт в зависимости от мощности системы. Также вместо этого элемента допустимо применять нагрузочное сопротивление иного типа: мощный резистор, электронагреватель, вентилятор и т.п.

Работа «балластной» схемы с минусом

Действие автомобильного реле-регулятора напрямую связано с уровнем заряда аккумуляторной батареи. Если напряжение на клеммах АКБ поднимается выше 14.2 вольт, реле срабатывает и размыкает минусовую цепь силового транзистора.

В свою очередь на транзисторе открывается переход, подключающий лампу прямого накала к аккумулятору. В итоге зарядный ток сбрасывается через нить лампы накаливания. При понижении напряжения на клеммах АКБ – обратный процесс. Так осуществляется поддержка стабильного уровня напряжения батареи.

Как действует «балластная» схема с плюсом

Слегка модернизированным вариантом «балластного» контроллера заряда для ветряка является вторая схема на реле-регуляторе с плюсовым управляющим контактом. Например, подойдут реле от автомобилей марки «ВАЗ».

Отличие от предыдущей схемы – применение твердотельного реле, например, GTH6048ZA2 на ток 60A вместо транзистора. Преимущества очевидны: схема выглядит ещё проще и при этом обладает большей надёжностью и эффективностью.

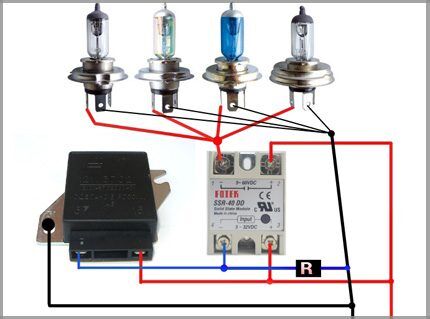

Ещё одно простейшее схемотехническое решение под сборку контроллера заряда АКБ ветрогенератора. Эффективность и надёжность схемы повышается за счёт применения в ней твердотельного реле (+)

Особенность этого простого решения – прямое подключение на клеммы аккумулятора генератора ветряка. Проводники контроллера заряда тоже «посажены» непосредственно на контакты аккумулятора.

По факту обе этих части схемы никак не связаны между собой. Напряжение с ветрогенератора подаётся на батарею постоянно. Когда напряжение на клеммах АКБ достигает значения 14.2 Вт, твердотельное реле подключает нагрузку для сброса. Так аккумулятор защищается устройством от перезаряда.

Здесь балластной нагрузкой может выступать не только лампа накаливания. Вполне реально подключить любое иное устройство, рассчитанное на ток до 60 А. Например, электрический трубчатый нагреватель.

Что ещё важно в этой схеме – действие твердотельного реле характеризуется плавно нарастающей амплитудой. По сути, налицо эффект профессионально изготовленного ШИМ-контроллера.

Усложнённый вариант схемы контроллера

Если предыдущий вариант схемного решения контроллера заряда АКБ только лишь напоминает устройство ШИМ (широтно-импульсная модуляция), здесь данный принцип реализуется конкретно.

Эта схема контроллера для ветряка с трёхфазным генератором отличается некоторыми сложностями, так как предполагает использование микросхем – в частности, операционных усилителей на полевых транзисторах в составе сборки TL084.

Однако на монтажной плате всё выглядит не так сложно, как на бумажном листе.

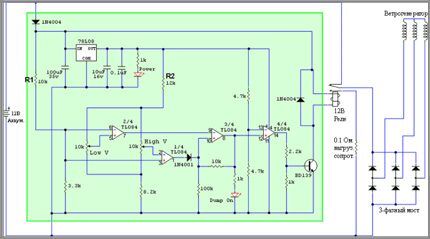

Схемное решение для сборки контроллера своими руками, где используется микросборка TL084. Принцип работы также выстроен с применением реле для переключения режимов, но есть возможность регулировать точки отсечки (+)

Так же, как и в предыдущих решениях, используется реле в качестве коммутационного элемента для балластной нагрузки. Реле рассчитано на работу с 12-вольтовым аккумулятором, но при желании можно подобрать модель на 24 Вт.

Балластный резистор сделан в виде мощного сопротивления (намотка на керамике нихром). Для регулировки рабочего диапазона напряжений (11.5-18 Вт) в схеме используются  переменные резисторы, включенные в цепь управления микроэлектронной сборки TL084.

Работает такой контроллер заряда аккумулятора ветряка следующим образом. Трёхфазный ток, полученный от ветрогенератора, выпрямляется силовыми диодами.

На выходе диодного моста образуется постоянное напряжение, которое подаётся на вход схемы через контакты реле, дополнительный диод, аккумулятор и дальше на внутрисхемный стабилизатор (78L08) и на вход сборки TL084.

Момент переключения триггера в одно из состояний определяется значениями переменных резисторов (Low V и High V) нижнего и верхнего порога напряжений.

Пока на клеммах аккумуляторной батареи присутствует напряжение, не превышающее 14.2 вольта (удовлетворяющее значению настройки R High V), выполняется заряд. Как только значения изменяются в сторону увеличения, операционный усилитель TL084 подаёт сигнал на базу транзистора, которым управляется реле.

Реализованный своими руками продукт по схеме с микросборкой TL084. Всё предельно просто, даже вместо качественной печатной платы выбрана плата под навесной монтаж. Такими моментами всегда радуют самодельные конструкции

Происходит срабатывание реле, цепь питания схемы разрывается и замыкается на балластный резистор. Сброс по балласту проходит до момента разряда аккумулятора, близкого к значению настройки переменного резистора Low V.

Как только это значение достигнуто, вторым операционным усилителем TL084 схема переключается в обратное состояние. Так осуществляется работа контроллера.

Китайская электронная альтернатива

Изготовление контроллера ветрогенератора своими руками – дело престижное. Но учитывая скорость развития электронных технологий, нередко смысл самостоятельной сборки теряет свою актуальность. К тому же большая часть предлагаемых схем уже морально устарела.

Получается дешевле купить уже готовый продукт, сделанный профессионально, с высоким качеством монтажа, на современных электронных компонентах. Например, приобрести подходящее устройство по разумной стоимости можно на Aliexpress.

Ассортимент предложений на китайском сайте впечатляет. Контроллеры для ветрогенераторов под различный уровень мощности продаются по цене от 1000 руб. Если отталкиваться от этой суммы, в плане сборки аппарата своими руками игра явно не стоит свеч.

Так, например, среди предложений китайского портала есть модель для 600-ваттного ветряка. Устройство стоимостью 1070 руб. пригодно для работы с аккумуляторами 12/24 вольта, в режиме рабочего тока до 30 А.

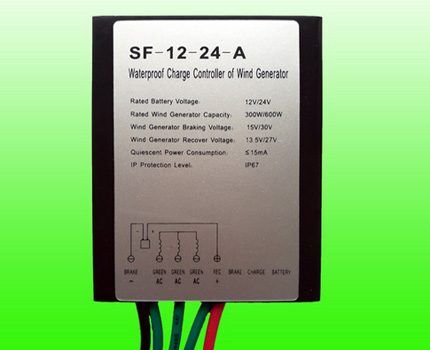

Вполне приличный, рассчитанный на 600-ваттный ветрогенератор, контроллер заряда в китайском исполнении. Такое устройство можно заказать из Китая и получить через почту примерно за месяц-полтора

Качественный всепогодный корпус контроллера размерами 100х90 мм оснащён мощным радиатором охлаждения. Исполнение корпуса соответствует классу защиты IP67. Диапазон внешних температур от – 35 до +75ºС. На корпусе выведена световая индикация режимов состояния ветрогенератора.

Спрашивается, какой резон тратить время и силы на сборку простенькой конструкции своими руками, если есть реальная возможность купить нечто подобное и технически серьёзное?

Ну а если этой модели недостаточно, у китайцев имеются варианты совсем «крутые». Так, среди новых поступлений отметилась модель мощностью 2 кВт под рабочее напряжение 96 вольт.

Китайский продукт из списка нового прихода. Обеспечивает контроль заряда батарей, работая в паре с ветрогенератором мощностью 2 кВт. Принимает на входе напряжение до 96 вольт

Правда, стоимость этого контроллера уже в пять раз дороже предыдущей разработки. Но опять же, если соизмерять затраты на производство нечто подобного своими руками, покупка выглядит рациональным решением.

Единственное что смущает в китайских продуктах – они имеют свойство неожиданно прекращать работу в самых неподходящих случаях. Поэтому купленное устройство часто приходится доводить до ума – естественно, своими руками. Но это значительно легче и проще, чем делать контроллер заряда ветрогенератора своими руками с нуля.

Для любителей самоделок на нашем сайте есть серия статей, посвященная изготовлению ветрогенераторов:

1. Ветрогенератор из автомобильного генератора своими руками: технология сборки ветряка и разбор ошибок
2. Как соорудить лопасти для ветрогенератора своими руками: примеры самостоятельного изготовления лопастей для ветряка
3. Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка
4. Как произвести расчет ветрогенератора: формулы + практический пример расчета

Выводы и полезное видео по теме

Желание сделать оборудование для домашнего применения своими руками иногда сильнее более простого решения — покупки недорогого устройства. Что из этого получилось, смотрите в видеоролике:

Оценивая перспективы изготовления электроники собственными силами независимо от её назначения, приходится столкнуться с мыслью, что век «самоделкиных» завершается.

Рынок перенасыщен готовыми электронными устройствами и модульными комплектующими практически под каждый бытовой продукт. Электронщикам-любителям теперь остаётся единственное дело – заниматься сборкой домашних конструкторов.

Есть, что дополнить, или возникли вопросы по теме сборки и использования контроллеров для ветрогенератора? Можете оставлять комментарии, задавать вопросы и добавлять фотографии своих самоделок — форма для связи находится в нижнем блоке.
