Ветрогенератор из автомобильного генератора своими руками: технология сборки ветряка и разбор ошибок

Ветряки — перспективная альтернатива для традиционной энергетики. Энергия ветра, преобразованная в электричество, обещает стать дешёвой, просто добываемой и малозатратной. А если брать во внимание счета, которые приходят сейчас за электричество, то в целях экономии стоит попытаться собрать собственный ветрогенератор, согласны?

Есть реальные примеры создания установок, вырабатывающих приличный объем энергии. Тем не менее возможности ветряков пока существенно опережают конкурентов, способных противостоять традиционному способу добычи электричества.

Мы представили руководство, следуя которому вы сможете собрать ветрогенератор из автомобильного генератора своими руками. В предложенной к ознакомлению статье подробно разобраны распространенные ошибки, которые допускают при конструировании ветряков. Для наглядности статья сопровождается тематическими фото- и видеоматериалами.

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Перед принятием решения о сборке и установке ветрогенератора стоит оценить климатические данные участка и рассчитать окупаемость. Существенную помощь в этом окажет информация весьма интересной статьи, рекомендуемой нами к ознакомлению.

Технология сборки ветрогенератора

Оптимальной основой для генератора домашнего ветряка видится модель АТ-700, взятая от трактора серии ДТ. Правда этот тракторный генератор в его изначальном виде рассчитан на частоту вращения ротора до 6000 об/мин. Под конструкцию домашнего ветряка такой параметр явно чрезмерный.

Есть два выхода из положения:

1. Применить какой-нибудь редуктор-мультипликатор, дающий требуемое передаточное отношение.
2. Перемотать существующую обмотку статора  АТ-700 под малые обороты.

В принципе, оба варианта модернизации прибора достижимы. Но, судя по отзывам состоявшихся конструкторов, вариант с перемоткой обмотки статора более приемлем. Тем более если учитывать вес самого генератора АТ-700, достигающий 6 кг.

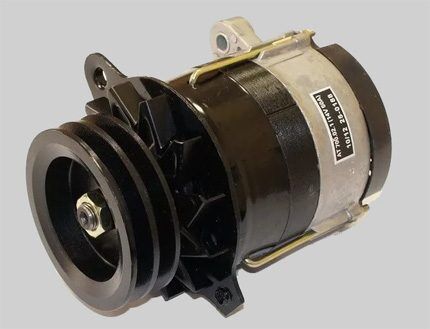

Тракторный генератор АТ-700. Многочисленные проекты в бытовой сфере разрабатывались на базе именно этого устройства, обладающего высокой отдачей по току. Но требуется небольшая модернизация

Если прибор дополнить редуктором, вес общего модуля увеличится вдвое. А это важный параметр для конструкции ветряка. Вес всегда стремятся уменьшить.

При использовании в конструкции ветряка генератора К 701 потребуется некоторая модернизация:

Шаг #1. Винт ветряной электростанции

Материалом для изготовления лопастей винта служит поливная алюминиевая труба (d = 200 мм) длиной 0,7 – 1,0 м. Изначально её разрезают вдоль на четыре отрезка, а затем из двух или трёх полученных частей вырезают лопасти требуемой формы.

Так как алюминий – материал, хорошо поддающийся обработке, вырезать из куска трубы нужную форму лопасти не проблема. Главное – правильно рассчитать и нарисовать шаблон.

Изготовленные лопасти будущего винта необходимо как-то скрепить и насадить на вал генератора. Эта работа более сложная, требует точного баланса и особенно при выполнении трехлопастной конструкции. Есть масса вариантов изготовления диска винта. Один из них – создание этой детали из алюминиевых пластин.

Потребуется рассчитать диаметр диска винта с учётом метровой длины лопастей. Для размаха крыла в 2 метра, расчётный диаметр диска может составлять 150-200 мм. На основании рассчитанного диаметра из листового алюминия вырезается необходимое количество круглых пластин (6-7 шт.).

Пример изготовления винта ветряного генератора из двухсотмиллиметровой алюминиевой трубы, применяемой на сельскохозяйственных полях для полива урожая. Получается лёгкая и эффективная конструкция

Вырезанные круглые пластины накладывают друг на друга, выравнивают по кромкам и скрепляют. Для скрепления лучше всего использовать качественный эпоксидный клей. Но не исключены также иные методы крепежа.

На готовом склеенном диске необходимо в центральной точке разметить и просверлить отверстие под крепление на валу генератора. Отверстие доработать шпоночным пазом под размер шпонки, установленной на валу ротора генератора.

Приготовленный таким способом пропеллерный диск размечают под крепление лопастей. По намеченным линиям сверлят отверстия для болтов крепления кронштейнов. Эти детали тоже делаются алюминиевыми с подбором по толщине, достаточной для компенсации передаваемых усилий.

Останется приложить изготовленные ранее лопасти к диску в намеченных точках соединения, сбалансировать их на ровной поверхности и закрепить болтами.

Шаг #2. Изготовление мачты из трубы

Тракторный генератор АТ-700, оснащённый самодельным винтом, уже представляет собой реальный ветряк. С целью получения максимального эффекта от конструкции, её желательно поднять метров на 5-7 и к тому же обеспечить круговое перемещение на 360°.

Поэтому флюгер-ветряк ставят на мачту, которую проще всего изготовить на базе металлической трубы.

Установленная мачта из металлической трубы диаметром 50 мм с ветряным генератором наверху. Для обеспечения устойчивости мачты применяются растяжки из металлического троса

Мачта высотой 5-7 метров, оснащённая наверху ветрогенератором, будет испытывать значительные нагрузки. Соответственно диаметр металлической трубы нужен достаточно большой — не менее 50 мм по наружному размеру.

Крепление мачты выполняется за счёт четырёх тросовых растяжек, закреплённых сверху ближе к ветряку и растянутых в противовес друг другу.

Под верхний обрез трубы-мачты, во внутреннюю область, запрессовывается пара подходящих подшипников или крепится каким-то иным способом. Это будет опорный крутящийся блок, куда встанет флюгер с генератором и винтом. Остаётся сделать сам флюгер и установить на него всё необходимое оборудование.

Шаг #3. Как сделать алюминиевый флюгер

Флюгерную конструкцию, на одном конце которой место под автомобильный генератор с винтом, а на другом — место под «хвостовик», рекомендуется делать из лёгкого прочного материала.

Например, алюминиевая труба прямоугольного профиля подошла бы под основание в самый раз. В качестве крепежа генератора к профильной трубе удобнее применить хомуты из мягкой металлической ленты (лучше нержавеющей).

Пример возможного крепления корпуса генератора на профильной трубе флюгера. Здесь используется металлическая рама с передним и задним кронштейнами под болтовое соединение

Хвост флюгера можно соорудить из того же алюминиевого листа и закрепить его к профильной трубе уголками. В точке центра тяжести, на профильной трубе, необходимо укрепить металлический штырь из нержавейки.

Эта деталь – в виде длинного болта (250-300 мм), диаметром около 30 мм (рассчитывается), проходит поперёк сквозь тело профильной алюминиевой трубы и закрепляется снизу гайкой. Поверх гайки ставится контргайка.

Диаметр резьбы болта должен быть чуть меньше внутреннего диаметра колец подшипников, запрессованных в трубе-мачте. В центре болта, по его оси, просверливается отверстие 7-10 мм. Сквозь это отверстие будет пропускаться электрический кабель от генератора и по трубе уходить вниз к месту подключения.

Шаг #4. Установка и подключение ветрогенератора

После всех описанных приготовлений (обязательно в условиях безветренной погоды) приступают к установке:

1. На основании флюгера крепят хомутами тракторный генератор.
2. Поднимают мачту от земли на 1,5 – 2 метра и устанавливают флюгер опорным болтом на подшипники.
3. Одновременно пропускают кабель от генератора сквозь тело болта и дальше внутри трубы до нижней точки выхода.
4. Также чуть ниже флюгерного основания жёстко устанавливают ограничитель, позволяющий вращаться флюгеру на 360° в одну или другу сторону, но не более того.
5. Поднимают мачту окончательно и укрепляют тросовыми растяжками.
6. Подключают концы кабеля к приёмному устройству (обычно через контроллер к аккумуляторной батарее).

На этом конструирование ветрового генератора можно считать завершённым. Однако есть ещё масса отдельных деталей процесса, с которыми придётся столкнуться в период применения устройства.

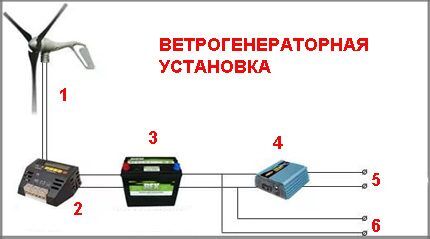

Структурная схема полноценной ветряной установки: 1 – ветряк, 2 – конвертер заряда АКБ; 3 – аккумулятор автомобильный; 4 – инвертор 24/220; 5,6 – выходы напряжений 220В и 24В

Эти детали связаны уже с автоматикой, регулирующей накопление и распределение энергии. Такие устройства как контроллер заряда, инвертор тока и прочие, являются обязательными компонентами ветровых генераторов.

Фото-пример сборки ветряка по шагам

Рассмотрим пример сооружения ветряка на 24 В, собранного на базе автомобильного генератора. Самоделка начинает стабильно работать при силе ветра 5 м/с. В средне-ветреную погоду с порывами от 15 м/с установка поставляет от 8 до 11 А, в дни с сильными ветрами КПД увеличивается. Мощность не более 300 Вт.

Фактически вся работа выполнена, остается соединить разрозненные компоненты полезной в быту установки:

Сооруженная своими руками установка развивает 24 В, применять ее можно для зарядки аккумуляторов мобильной техники и для поставки энергии в линии освещения с энергосберегающими светильниками.

Разбор ошибок конструирования

Сборка ветрогенератора в бытовых условиях собственными руками – дело, конечно же, не безошибочное. Даже в конструкциях промышленных ветряков инженерами допускаются ошибки. Но на ошибках учатся, о чём подтверждают вполне состоявшиеся бытовые конструкции.

Итак, среди ошибок при устройстве бытовых ветряных генераторов часто фигурирует такая деталь, как отсутствие в конструкции генератора модуля торможения. Стандартное исполнение таких приборов (автомобильных или тракторных) такой детали не предусматривает. Значит, генератор необходимо дорабатывать.

Однако не каждому «конструктору» хочется заниматься этим тонким делом. Многие игнорируют эту деталь, надеясь на «авось». Как результат – при сильном ветре винт раскручивается до неимоверно высоких скоростей. Подшипники генератора не выдерживают, разбивают посадочные места алюминиевых крышек. Происходит клин ротора.

Разрушенный ветрогенератор по причине недоработок в конструкции. Ошибки конструирования и монтажа подобных конструкций приводят к тяжёлым последствиям

К этой же теме относится недоработка, связанная с отсутствием ограничителя поворота флюгера. Нередко этот компонент попросту забывают установить и вспоминают только тогда, когда потоки ветра начинают раскручивать «петушка» вокруг своей оси, как юлу в передаче «Что? Где? Когда?». Результат плачевный.

Минимум ущерба  – перекручивание и обрыв электрического кабеля, а в тяжёлых случаях – разнос всей конструкции.

Другая примечательная ошибка сборки – неправильный расчёт точки центра тяжести на основании флюгера. В этом случае устройство какое-то время может функционировать нормально. Но со временем образуется перекос на подшипниковом узле, свобода вращения ограничивается, эффективность конструкции по отдаче энергии резко снижается.

О том, как правильно рассчитать ветрогенератор, узнаете из предложенной нами статьи.

Нередко током, полученным от генератора, пытаются напрямую питать аккумуляторную батарею. Совсем скоро начинают удивляться – почему аккумулятор не держит заряд или обнаруживают пробой 2-3 банок.

Это банальная и естественная ошибка, так как в любом случае заряд АКБ должен проходить в условиях определённых токов и напряжений. Здесь нужен контроль этого процесса.

Домашним мастерам, заинтересованным темой сборки ветрогенератора, предлагаем ознакомиться еще с одним оригинальным вариантом. В предложенной статье описано изготовление генерирующей установки из бросовых деталей стиралки.

Выводы и полезное видео по теме

Даже обычный электрический шуруповёрт может стать ветряком, если знать основы устройства ветрогенератора.

Интерес к ветрогенераторам не снижается. Напротив, этот вариант добычи электрической энергии всё чаще рассматривается на уровне владельцев загородной недвижимостью.

Очевидно, если совмещать сразу несколько видов энергии – ветра, солнца, гидротурбин или атомных станций, такое совмещение может дать экономический эффект. При этом риски пользователя остаться без электричества сводятся к нулю.

Хотите рассказать о том, как собственноручно собрали ветряк для обеспечения электричеством дачи? Желаете поделиться полезными сведениями, не упомянутыми в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, делитесь впечатлениями, только вам известными техническими нюансами и фото по теме статьи.
