Как организовать летний водопровод на даче: прокладка и обустройство водопровода для полива

Заядлым дачникам и приверженцам летней загородной жизни хорошо известны проблемы, связанные с отсутствием водоснабжения. А ведь вода постоянно нужна растениям для полива, животным, хозяевам для гигиенических и кулинарных целей. Как же хочется просто открыть кран и получать ее в требующемся объеме даже в дачных условиях. Вы согласны?

Мы готовы поделиться с вами всеми возможными способами, согласно которым устраивают летний водопровод на даче. У нас вы найдете достоверные сведения о подборе оборудования и сооружении популярных типов автономной системы.

Предлагаем основательный разбор методик, ценные рекомендации по выбору источника, прокладке наземного и подземного трубопровода. Базой для представленной информации является нормативная документация и личный опыт автора. Сведения подкреплены подборами фото и видео.

Отличительные черты летнего водопровода

Дачная система полива на практике оказывается понятием размытым и неопределенным. Для кого-то это пара оцинкованных ведер и несколько часов в день, потраченные на нелегкие «прогулки» до колодца и обратно, для других – длинный гибкий шланг, постоянно цепляющийся и перегибающийся, для третьих – сложная система труб, ведущая от скважины или пруда во все уголки садового участка.

Мы рассмотрим наиболее оптимальные варианты, исключающие при поливе большие физические нагрузки и сводящие финансовые затраты при их строительстве к минимуму.

Безусловно, сезонная система водоснабжения может иметь и дополнительные функции, например, снабжать водой гараж, чтобы помыть машину, или обеспечивать летний душ. Однако они возможны только тогда, когда составлен грамотный проект и нет претензий к прокладке летнего водопровода, иначе вместо удобного функционала вы получите множество причин для ремонта.

Не забудьте, что летняя модификация отличается от зимней некоторыми моментами монтажа и обслуживания:

  • для укладки труб не нужны глубокие траншеи, а достаточно канавок глубиной до 0,7-0,8 м;
  • в теплый период нет необходимости в утеплении трубопровода;
  • для постоянных систем нужно продумать систему слива (у разборных коммуникаций слив происходит самопроизвольно в процессе демонтажа);
  • временные разборные трубопроводы соединяются последовательно, более серьезные, стационарные – с использованием коллектора.

Разница касается и выбора насосного оборудования. Например, для подачи воды в огород из колодца на протяжении всего летнего периода вполне достаточно погружного или поверхностного насоса. Для постоянной системы, функционирующей круглогодично, требуется мощная насосная станция, оснащенная водонагревателем и накопительным баком.

Назначение летнего водопровода
Основное назначение наружной ветки летнего водопровода – полив газонов, клумб, грядок, кустарников и деревьев; он функционирует временно и используется исключительно в летний период (для некоторых регионов с ранней весны до поздней осени)

Выбор системы полива во многом зависит и от продолжительности теплого периода. Предположим, для сурового севера, где лето длится 3, а то и 2 месяца, вполне достаточно разборной схемы, а для южных регионов, где посадки начинаются уже ранней весной, лучше построить добротный, крепкий, надежный стационарный водопровод.

Поверхностный насос Al-ko Jet 3000
Один из вариантов для снабжения водой садового участка – поверхностный насос Al-ko Jet 3000 (производительность – 3100 л/ч, мощность – 650 Вт). Подходит для перекачивания чистой воды из колодца или скважины

Выбор источника воды

Производительность, длина конструкции и другие эксплуатационные возможности системы полива во многом зависят от источника воды, к которому она будет подключена.

Вот перечень возможных вариантов для полива:

  • колодец или скважина (актуальны как для новых, недавно разработанных участков, так и для старых, многолетних владений);
  • естественный водоем (например, пруд, изначально расположенный территории садового участка);
  • централизованная магистраль (необходимая для водоснабжения современных коттеджных поселков).

Отличным дополнением для формирования запаса станет накопительный резервуар для дождевой воды, наполнение которого зависит от капризов погоды, и накопительный колодец ЛОС, в котором аккумулируется очищенная, отделенная от нерастворимого осадка сточная вода.

Чаще всего, кроме основного источника, существует резервный, например, большой пластиковый бак, расположенный на высоте 1-1,5 м. Если внезапно отключат электроэнергию и работа насоса приостановится, полив осуществляется из бака.

Полив из дренажного колодца
Подробная схема установки станции биологической очистки с дренажным колодцем, из которого с помощью погружного насоса и системы труб (шлангов) можно организовать полив газонов, огорода, садовых культур (+)

Простым, хотя и затратным с точки зрения оплаты, решением является подключение к центральной магистрали. Труба, ведущая к месту полива, врезается в магистральную трубу с помощью тройника и шарового крана без отключения, под давлением, так как предварительный монтаж крана позволяет просверлить отверстие через него.

Полив из естественного источника требует установки дополнительной системы фильтров, потому что большая часть бюджетных насосов работают только с чистой водой. Фильтр необходим и оборудованию, погруженному в колодец или песчаную скважину. Более чистая вода – в артезианской скважине, но для нее требуется специальный глубинный погружной насос (популярные марки – Джилекс, Grundfos, Патриот, Беламос, Калибр).

Емкости для дождевой воды
На смену старым металлическим бочкам пришли удобные пластиковые емкости, предназначенные для сбора дождевой воды с крыши. Встроенный кран и подключенный насос делают процесс полива более комфортным

Накопительные емкости бывают разными: металлическими и пластиковыми, большими и маленькими, покупными и самодельными. Если участок небольшой, а резервуар объемный, жидкости хватает на несколько поливов.

Трубопровод, функционирующий в летний период, можно присоединить к любому из перечисленных источников, но с небольшими оговорками. Предположим, для работы с пластиковой емкостью подходит разборная конструкция, а для подключения к скважине лучше соорудить постоянную систему.

Виды водопроводов для полива

Перед составлением проекта летнего водопровода для полива следует выяснить, какая схема подходит больше: разборная или стационарная. Две указанные системы имеют одинаковое назначение, но отличаются нюансами монтажа/демонтажа (разборной) и особенностями конструкции.

Разборная схема: плюсы и минусы

Главная отличительная черта разборной конструкции – необходимость в ежегодном монтаже и демонтаже. Весной детали необходимо собрать, осенью – разобрать, затем все трубы, трубки, шланги и фитинги почистить, вымыть, высушить и положить в сухое помещение.

Пластиковый водопровод
Сборка выполнена из пластиковых труб, соединенных фитингами, гибких шлангов и наконечников для удобства полива; регулировка напора производится с помощью кранов

Временный разборный водопровод собирается и разбирается по принципу детского конструктора: необходимо взять детали, подходящие по размерам, и соединить их в конструкцию, обеспечивающую перемещение воды от источника к месту полива. Простота монтажа и бюджетная стоимость сделали систему популярной: в супермаркетах появилось множество готовых предложений от различных производителей.

Элементы поливочной системы чаще всего продаются по отдельности, но продавец-консультант может по готовому проекту подобрать необходимые детали – от труб и фитингов до насоса. Есть и полноценные комплекты, предназначенные для капельного полива, технологии достаточно новой, но уже имеющей постоянных поклонников.

Система капельного полива в теплице
Устройство системы капельного полива в теплице: источником воды является накопительная металлическая емкость (бочка), установленная на высоте 1 м, по мере надобности гибкие шланги присоединяются посредством крана

Капельное орошение происходит благодаря регулируемой подаче воды по гибким шлангам с маленькими отверстиями, расположенными около корневой системы растений. Преимуществом является дозированная подача и экономия воды, при которой растения получают необходимое количество влаги.

Преимуществами любого разборного вида являются:

  • быстрый монтаж и демонтаж;
  • сборка, не требующая специальных знаний;
  • оперативный ремонт;
  • бюджетная стоимость.

Есть и недостаток – необходимость в сборке/разборке. Многим не нравится нахождение шлангов на поверхности. Они мешают передвижению и портят внешний вид участка, но если продумать аккуратное, замаскированное расположение гибких шлангов (вдоль дорожек, по краям газонов или грядок), проблема будет решена.

Со спецификой сборки независимой системы из ПНД труб ознакомит фото-подборка:

Обустройство постоянной системы

Для устройства постоянного летнего водопровода роют траншеи, этим он напоминает коммуникации, действующие на протяжении всего года.

В отличие от зимней системы, трубы летней модификации не привязаны к уровню промерзания и поэтому располагаются на небольшой глубине – около полуметра, максимум 0, 8 м. Глубина залегания зависит от места монтажа: чем «активнее» используется участок земли над трубами, тем глубже они лежат.

Монтаж пластиковых труб
Элементы конструкции состоят из пластика, металлопластика, резины или силикона; вне зависимости от материала стенки труб и соединительных элементов должны быть достаточно толстыми и прочными, чтобы выдерживать давление воды и почвы

Обязательная деталь – сливной вентиль, который необходим для процедуры слива воды в конце сезона. Его устанавливают в удобной точке заложенного под наклоном трубопровода, чтобы вода могла вытекать самостоятельно. Процедуру проводят перед наступлением холодов, не дожидаясь отрицательной температуры, иначе вода замерзнет прямо в трубах и повредит их.

Кроме трубопровода, расположенного под землей, необходимы водоразборные краны, выведенные наружу. Их монтируют в точках, расположенных в непосредственной близости к зонам полива – в огороде, в саду, около клумб и газонов, а также у гаража. К кранам присоединяют гибкие шланги с удобными насадками-разбрызгивателями для более эффективного орошения или опрыскивания растений.

Установка водоразборного крана
Установка водоразборного крана на вертикально расположенной пластиковой трубе, врезанной в подземную магистраль – конструкция, подходящая и для насаждений на открытом грунте, и для теплицы

Плюсы постоянного водопровода:

  • коммуникации не мешают передвижению людей и транспорта;
  • трубы защищены слоем грунта от поломок, связанных с внешним воздействием;
  • весной не нужно производить монтаж, а по окончанию сезона – демонтаж;
  • подготовка к консервации проста – слив воды из труб.

Минусами является боле высокая стоимость и дополнительные земляные работы. Если произойдет разгерметизация, невозможно быстро определить аварийный участок.

У сборки системы из жестких полимерных труб свои особенности:

Краткий обзор материалов и необходимых устройств

Летняя система водоснабжения состоит из следующих элементов:

  • трубы;
  • краны;
  • фитинги;
  • насосное оборудование;
  • фильтры.

Для сравнения, при строительстве зимней необходимы устройства регулировки давления (гидроаккумулятор, манометр, реле давления), автоматическая защита, водонагреватель.

Существует много вариантов автоматизированных систем, позволяющих регулировать и контролировать капельный или тепличный полив.

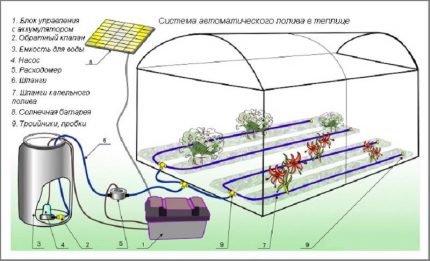

Схема полива в теплице
Схема автоматического полива в теплице, собранная из гибких шлангов. Насосное оборудование, обеспечивающее подачу воды из накопительного бака, работает от энергии солнечных батарей (+)

Для заглубления в грунт больше подходят обычные водопроводные трубы из пластика, полипропилена или полиэтилена диаметром от 20 мм до 25 мм. Особой прочностью отличаются полипропиленовые изделия с армированными слоями, например, немецкие трубы Banninger для горячего водоснабжения, имеющие характерный зеленый цвет. Однако для небольших малоразветвленных схем подойдут ПВХ трубы средней прочности белого цвета.

Шланги лучше не помещать в грунт, а использовать на поверхности. Если вы все же решили соорудить постоянный водопровод исключительно из шлангов, то выбирайте изделия с толстыми стенками, усиленные капроновыми волокнами. Срок службы их обычно не менее 15 лет.

Трубы и фитинги для сборки водопровода
Фитинги (тройники, муфты, зажимы, заглушки) должны подходить по диаметру, в идеале – и по материалу. Сборные конструкции обычно имеют в комплекте необходимое количество соединительных и фиксирующих элементов, обеспечивающих герметичность

Единственный энергозависимый элемент системы – поверхностный или погружной насос. Его следует выбирать, исходя их данных об источнике воды и характеристик самого оборудования. Например, лучшим вариантом для пруда является дренажный насос, для скважины – глубинный, а для колодца достаточно недорогой погружной модели типа «Малыш» или «Ручеек».

Инструкция по сборке временного водопровода

Для устройства сезонной «времянки» потребуется комплект труб и фитингов, подходящих по диаметру, и насос для принудительной подачи воды. Чтобы правильно рассчитать количество расходных материалов, составьте чертеж в виде наброска, на котором необходимо указать длину всех магистралей и места соединения.

Схема капельного полива
Схема капельного полива, обеспечивающего орошение теплицы, грядок на открытом грунте и садовых растений. Объектом для запаса воды является накопительная емкость, установленная на подпорках, поэтому использование насоса возможно, но не обязательно (+)

Для обустройства капельного полива достаточно приобрести готовый комплект, снабженный инструкцией. Для сборки по самостоятельно составленной схеме действуйте по следующему плану:

  • разложите трубы согласно чертежу, определите места водоразборных точек;
  • если элементов хватает, соедините их фитингами;
  • присоедините дополнительные детали (насадки для полива);
  • подключите систему к заранее установленному насосу;
  • протестируйте работу водопровода.

При включенном насосе проверьте силу напора во всех точках и герметичность коммуникаций. Чтобы шланги и трубы не путались под ногами, старайтесь продумать схему так, чтобы они не пересекали места активного движения и дорогу для движения автотранспорта.

Если вы постоянно пользуетесь поверхностным водопроводом, используйте различные идеи для удобства его укладки. Например, при строительстве садовой дорожки проложите под ее основанием в нескольких местах поперечные трубы диаметром 50-100 мм. На зиму их можно закрыть заглушками, а летом они будут служить своеобразными туннелями для монтажа водопроводных труб и шлангов.

Монтаж стационарной системы с насосом

Основная часть постоянной системы поливочного водоснабжения помещается в грунт, поэтому подборка деталей и монтаж должны проводиться с особой тщательностью. Предлагаем универсальную схему прокладки магистралей, подходящую для простых и разветвленных сетей.

#1: Составление проекта с учетом особенностей ландшафта

Планирование с учетом всех нюансов последующей сборки – половина успеха, поэтому еще перед покупкой необходимых материалов составьте схему с обозначением важных объектов (источника воды, точек полива, всех построек, дорожек, грядок и насаждений). С помощью рулетки измерьте необходимые отрезки участка и рассчитайте длину труб и количество соединительных деталей.

Схема устройства летнего водопровода
Примерная схема устройства летнего водопровода: 1 – накопительные емкости для дождевой воды; 2 – накопительный резервуар в саду; 3 – приподнятый бак для капельного полива в теплице; I — II – узлы врезки в главную магистраль

Продумайте, как лучше расположить траншеи относительно дорожек, строений, поливочных зон. Рассчитывайте на небольшую глубину – 0,3-0,4 м, но для потенциально опасных мест ее нужно увеличить до 0,7-0,8 м. Н забудьте о врезке сливного крана – его традиционно монтируют рядом с водозабором, соответственно, наклон труб должен происходить также в сторону источника.

Чем больше точек водоразбора, тем реже придется переносить гибкий шланг. Мысленно разбейте огород (цветник, газон, сад) на небольшие зоны и запланируйте установку гидрантов с устройством для крепления шланга или разбрызгивателя.

Примерный список материалов и инструментов, которые потребуются для сборки поливочной системы:

  • трубы с комплектом тройников, угольников и фитингов;
  • гибкие шланги;
  • резак и паяльник для пластиковых труб (ножовка по металлу – для металлических);
  • шаровой кран ½;
  • насос для установки в колодец.

Наличие различных деталей и их количество зависит от требований конкретного проекта.

#2: Земляные работы – устройство траншей

Для рытья неглубокой траншеи потребуется единственный инструмент – лопата. Ведра или тачка для вывоза грунта не нужны, так как он необходим для обратной засыпки.

Трудоемкость мероприятия полностью зависит о качества и состава почвенно-растительного слоя. Почву с большим содержанием песка даже с многочисленными корнями растений копать легко, удалять ПРС с включением глинистых компонентов гораздо сложнее.

Земляные работы на даче
Земляные работы на дачном участке: подготовка траншей для монтажа водопроводных труб. Каждый поворот траншеи – плюс один компрессионный угольник для соединения отрезков труб

На пути прокладки коммуникаций могут встретиться строения, которые придется обойти по периметру (например, сарай или бассейн). Небольшие дачные объекты можно преодолеть, слегка углубив траншею. Предположим, коммуникации, проложенные под клумбой на глубине 0,7 м, не будут мешать копке и уходу за растениями.

Следует помнить, что каждый поворот трубопровода будет снижать эффективность работы системы и повысит нагрузку на насосное оборудование. Поэтому при разработке схемы прокладки трубопроводной системы нужно по возможности выбрать пути с минимальным количеством поворотов, а лучше с полным их отсутствием.

#3: Варианты сборки трубопровода

Раньше, когда использовались металлические трубы, приходилось иметь дело со стальными деталями, резка и сборка которых была более трудоемкой. Сейчас используют пластиковые трубы, которые соединяют между собой двумя способами — сваркой или фитингами.

Первая технология немного сложнее, зато и результат надежнее. Перед сваркой необходимо подготовить полипропиленовые трубы – нарезать на фрагменты необходимой длины. Для центральной магистрали подойдет труба с диаметром 20-25 мм, для ответвлений – 10-20 мм, поэтому резку можно производить ножницами или роликовым резаком.

Для сварки потребуется специальный сварочный аппарат – паяльник с ТЭНом и компактным блоком управления. В результате нагрева трубы спаиваются с фитингами, образуя монолитную герметичную конструкцию.

Соединение полипропиленовых труб
Процесс соединения полипропиленовой трубы и соединительного уголка методом сварки. Для надежности необходимо выдержать все этапы: нагрев до нужной температуры, фиксацию и охлаждение

Перед началом сварочных работ внимательно изучите инструкцию и запомните правила пользования сварочным аппаратом. Например, нельзя охлаждать трубы холодной водой или сжатым воздухом.

Собрав конструкцию из труб, обратную засыпку производить не нужно – сначала производится подключение к насосному оборудованию и проверка работы.

#4: Подключение насоса и тестирование

Как правило, на момент строительства системы полива насос уже установлен. Если нет, то необходимо выбрать модель, подходящую для определенного источника (например колодца) и установить его согласно инструкции. Погружной насос опускают в воду и закрепляют на некотором расстоянии от дна, поверхностный устанавливают рядом с колодцем, прикрыв его защитным кожухом.

Полив из колодца напрямую
Полив «напрямую»: гибкий шланг с насадкой-лейкой подсоединен к погружному насосу, качающему воду из колодца. Схема также актуальна для пруда или накопительного резервуара

Ответственный момент – тестирование. После соединения всех элементов в единую систему включите насос и проверьте герметичность водопровода. Обратите внимание на качество полива – достаточно ли напора в самых отдаленных точках. Если все устраивает, можно произвести обратную засыпку, слегка утрамбовав грунт, и начинать пользоваться летней системой.

Техническое обслуживание касается, главным образом, эксплуатации насоса. Трубопроводу требуется только подготовка к зимней консервации. Для этого необходимо открыт кран и слить воду.

Выводы и полезное видео по теме

Чтобы понять, как выглядит летняя система полива, и больше узнать о ее монтаже, воспользуйтесь полезными и информативными видеороликами.

Вариант с подключением к колодцу:

Сборка пластикового водопровода:

Подробный обзор элементов для системы полива:

Как видите, устройство летнего водопровода для полива по силам любому дачнику, умеющему обращаться с насосом. При возникновении вопросов или затруднений рекомендуем обращаться к специалистам, занимающимся ландшафтным дизайном или оборудованием дачных участков системами водоснабжения.
