Обзор водяного насоса «Ручеек»: устройство, правила подключения и эксплуатации

Вибрационные насосные агрегаты выполнят за дачников и владельцев частных домов колоссальный объем тяжелой, зачастую «грязной» работы. Компактный водяной насос «Ручеек» накачает воды из открытого или подземного источника, «перекинет» ее из накопителя к точкам полива, поможет почистить дно колодца. Согласитесь, такой обширный фронт работ под силу немногим устройствам.

Несмотря на популярность и многолетнюю практику эксплуатации «Ручейка», немногие знакомы с его конструктивными особенностями. Не все представляют, в каких ситуациях этот прибор просто незаменим, как его грамотно подключать и использовать. Мы рады поделиться полной информацией на перечисленные интересующие вас моменты.

У нас вы найдете подробный обзор характеристик и технических возможностей устройства. Сведения, приведенные в статье, дополнены фото-подборками и видео-руководствами.

Принцип работы и устройство

Насос “Ручеек” — один из самых популярных насосов вибрационного типа. Центральная часть конструкции этого агрегата — мембрана. При включении насоса она притягивается и отталкивается под воздействием электромагнитной катушки, встроенной в насос. Колебательные движения мембраны создают разницу давления в корпусе насоса, что позволяет перемещать воду на достаточно большую высоту.

“Ручеек” — это погружной насос, т.е. для работы его необходимо опустить на тросе в воду. Устройство относительно небольшое, весит всего 4 кг. Производительность стандартной модели обычно оценивается как 450 л/час. Технически насос предназначен для перекачивания чистой воды, поэтому гарантия изделия не распространяется на поломки, вызванные работой в сложных условиях.

Насос "Ручеек"
Насос «Ручеек» обладает компактными размерами, небольшим весом и производительностью, которая способна обеспечить водой одну или две точки забора воды одновременно

Поперек прочного металлического корпуса насоса установлено специальное резиновое кольцо. Оно защищает обсадную трубу скважины от ударов во время погружения или выемки устройства. Для подвешивания насоса можно использовать капроновый шнур или достаточно прочную бечевку, поскольку вес агрегата невелик. Разумеется, следует надежно закрепить трос на бечевке, чтобы он не упал в скважину.

Современные модели насоса “Ручеек” снабжены специальным датчиком. Он определяет температуру устройства, и отключает прибор, когда она достигает критических значений. Чаще всего такие ситуации возникают, если по какой-то причине насос оказался вне толщи воды. Защита от так называемого “сухого хода” предотвращает поломки оборудования и продлевает срок его эксплуатации.

Температура воды, которую может перекачивать такой насос, не должна превышать 35 градусов. Для работы с морской водой “Ручеек не предназначен. Мощность насоса “Ручеек” составляет 150-270 Вт, поэтому его эксплуатация не слишком сильно повысит общие расходы на электроэнергию. Максимальная глубина погружения насоса составляет 40-60 м. При этом следует помнить, что чем глубже подвешен насос, тем ниже его производительность.

Если насос погружен всего на один метр или меньше, он может качать воду со скоростью 1500 л/ч. Но обычно с помощью “Ручейка” из колодца или скважины удается получать около 7 л/мин. Это очень скромная цифра. Жильцам дома придется включать точки забора воды по очереди: сначала помыть посуду, затем принять душ, потом включить стиральную машину. На все нужды сразу производительности “Ручейка” может и не хватить.

Подключение и правила эксплуатации

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Техпаспорт насоса "Ручеек"
Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах. Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику — не самое большое удовольствие.

Не рекомендуется подвешивать вибрационную технику на металлическом тросе, поскольку такие конструкции плохо сочетаются с вибрационным воздействием, возникающим во время работы агрегата. Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Капроновый шнур для насоса "Ручеек"
Для подвешивания насоса «Ручеек» следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент — шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Если использование шланга по каким-то причинам нежелательно или неудобно, можно использовать гибкую водопроводную трубу из пластика. Ее также необходимо надежно закрепить на патрубке с помощью хомута. Если все материалы приготовлены и нюансы учтены, можно приступать к установке насоса. Для этого нужно выполнить ряд простых шагов:

  1. Распаковать насос “Ручеек”, расправить электрокабель.
  2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
  3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
  4. На отверстие для забора воды надеть специальный защитный фильтр.
  5. Аккуратно и плавно опустить насос в колодец или скважину.
  6. Закрепить капроновый шнур.
  7. Подключить насос к электропитанию.
  8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства. Если длины провода не хватает, проблему можно решить одним из двух способов.

Кабель насоса "Ручеек"
Длина кабеля насоса «Ручеек» может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить, т.е. просто присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля — менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Термоусадочная муфта
Если принято решение нарастить электрический кабель насоса «Ручеек», следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

Правильное использование насоса позволяет увеличить срок его эксплуатации и бесперебойной работы. Производитель указывает время непрерывной работы насоса не более 12 часов.

Схема установки насоса "Ручеек"
На этой схеме наглядно представлен порядок установки насоса типа «Ручеек» в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Основные преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

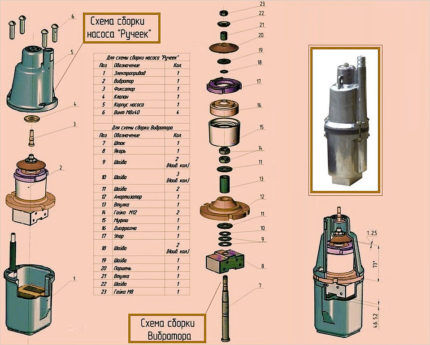

Устройство насоса "Ручеек"
На этой схеме представлены составляющие компоненты насоса «Ручеек». В случае поломки устройство не сложно разобрать и отремонтировать

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.

“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

Самодельный фильтр для вибрационника
В случае использования вибрационного насоса для осушения подвала или откачки воды из открытого источника его заборную часть желательно защитить. Хотя бы вот таким самодельным фильтром из пластиковой бутылки

“Ручеек” на все случаи жизни

Относительно неглубокую скважину с низким дебитом или колодец с подобными характеристиками лучше всего снабдить насосом “Ручеек” или другой бюджетной моделью. Более мощное и дорогое оборудование здесь просто не нужно. Оно будет опустошить колодец слишком быстро, опасность возникновения “сухого хода” в такой ситуации очень высока.

В техпаспорте изделия сказано, что насос предназначен только для переваривания чистой воды. Однако за десятилетия существования модели владельцы частных домов и дачных участков нашли этому устройству самое разнообразное применение. Например, эта модель широко используется при прокачке фильтровой скважин.

Характеристики насоса "Ручеек"
В этой таблице указаны основные характеристики насоса «Ручеек», благодаря которым этот агрегат способен справиться с решением множества хозяйственных задач

По окончании бурения таких сооружений вода остается сильно загрязненной частичками ила, песком и т.п. Чтобы получить пригодную для питья чистую воду, эту смесь необходимо выполнить. Практика показала, что “Ручеек” неплохо справляется с этой задачей. Особенность устройства насоса Ручеек состоит в том, что в нем нет вращающихся частей. Поэтому он не слишком быстро забивается при работе в загрязненной воде.

Периодически насос извлекают, разбирают, промывают, выполняют необходимый ремонт, а затем снова собирают и пускают в дело. Разумеется, при таком обращении скорость износа существенно возрастает. Нет ничего удивительного, что в процессе прокачки скважины насос может полностью выйти из строя.

Для очистки одной скважины в зависимости от ситуации может понадобиться и два, и даже три-четыре таких агрегата. Но по деньгам это выходит значительно дешевле, чем приобретение специальной техники с повышенной устойчивостью к износу. Неопытные владельцы участков иногда считают, что прокачать скважину можно и с помощью того насоса, который будет подавать воду в водопровод дома. Это абсолютно неверное решение.

Владельцам скважин и колодцев периодически приходится прочищать свои сооружения. В этих случаях насос такого типа незаменим. Он эффективно справится с откачкой загрязненной воды из колодца или скважины. Если насос под рукой, все работы будут выполнены гораздо быстрее. Если скважина заилена или запесочена, вибрации, возникающие при работе “Ручейка”, из врага превращаются в друга.

Разобранный насос "Ручеек"
Так выглядит насос «Ручеек» в разобранном виде. Прочный стальной корпус надежно защищает устройство от внешнего воздействия и частых поломок

Качественные и дорогие погружные насосы обычно рассчитаны на длительную работу именно с чистой водой. Качать обильно загрязненные песком воду лучше именно с помощью “Ручейка” или другой бюджетной техники. Если после прокачки скважины какому-то “Ручейку” удалось “выжить”, ему обязательно найдется дальнейшее применение.

Вибрирующие воздействие позволяет быстро и эффективно разрушить илистую пробку, прочистить отверстия скважинного фильтра и выкачать грязь на поверхность. В результате дебит скважины заметно возрастет. Для прочистки заиленных скважин рекомендуется использовать модель с верхним забором воды.

Пылящийся в сарае “Ручеек” станет настоящей находкой, если основной насос в скважине или колодце по каким-то причинам сломается. Он станет вполне приемлемой временной заменой, позволяющей в считанные часы восстановить водоснабжение в доме. На время ремонта основного насоса не придется приобретать или арендовать новое оборудование.

Подтопление дренажными водами подвала, смотровой ямы в гараже или другого подобного углубления — ситуация неприятная. А чтобы вычерпать ненужную жидкость с помощью ведра, понадобится немало времени и сил. Поскольку дренажные воды обычно содержат не так уж много загрязнений, для их откачки идеально подойдет насос “Ручеек”.

Вибрационник в чистке водозаборных выработок
Недорогие малогабаритные вибрационники используют в прочистке водозаборных сооружений. Они взмучивают илистые отложения на дне скважин и колодцев, которые потом откачиваются дренажными насосами

Он, конечно, работает медленно, но стабильно. Ожидать от дренажных вод идеальной чистоты, конечно же, не приходится. Чтобы улучшить работу насоса рекомендуется использовать специальный дополнительный фильтр, который защитит конструкцию от загрязнений.

Фильтр выполнен в форме колпачка и предназначен для верхней части насоса. Чтобы его надеть, рекомендуется сначала прогреть этот элемент. Тогда установка фильтра будет выполнена гораздо быстрее и проще.

Если при доме имеется бассейн или другой вместительный резервуар с водой, насос “Ручеек” можно использовать для откачки воды из таких емкостей. В этом случае имеет смысл использовать модель “Ручеек-1М”. В отличие от других моделей она снабжена нижним забором воды, что позволяет удалить воду из резервуара полностью.

Используют насосы типа “Ручеек” и при монтаже систем отопления, а именно — для опрессовки, когда требуется заполнение системы водой. Воду можно взять из колодца или привезти в отдельной бочке. На заборное отверстие насоса надевают шланг и опускают его в воду. Второй шланг, надетый на подающий патрубок насоса, присоединяются к открытому сливному крану отопительной системы.

С помощью манометра отслеживают давление в системе. После опрессовки устраняют выявленные неисправности. В целом можно сказать, что насосы типа “Ручеек” можно использовать для решения практически любых задач по откачке жидкости или перекачивании ее к месту назначения. Главное требование – вода не должна быть слишком грязной.

Вибрационный насос в колодце
Главное преимущество насоса «Ручеек» и аналогичных моделей заключается в бюджетной цене. Их не жалко «кидать» на выполнение «грязной работы». При выходе из строя прибор просто меняют на новый

Модификации и аналогичные модели

На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “”Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь). По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.

А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях «Ручеек» и «Ручеек-1» забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.

Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.

Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.

Насос "Omnigena-Dorota"
Насос «Omnigena-Dorota» — достойный аналог «Ручейка», разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью

Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности. Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”

Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ — российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”. Ценовые характеристики этих насосов тоже практически совпадают. Цена на один и тот же насос может варьироваться в зависимости от длины кабеля.

Интересной альтернативой может стать Omnigena-Dorota — погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше. Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.

Выводы и полезное видео по теме

Наглядная информация об использовании насоса “Ручеек” содержится в следующем видеоматериале:

Здесь можно посмотреть практический пример работы насоса этой марки:

Насос “Ручеек” – неутомимый труженик и верный помощник для всех владельцев дач и частных участков. Конечно, его производительность не слишком велика, и он не предназначен для решения глобальных задач по очистке. Но там, где нужно перекачать воду или прочистить скважину, “Ручеек” может стать оптимальным вариантом.
