Как устроен погружной насос «Малыш»: схема агрегата, характеристики, правила эксплуатации

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос «Малыш», который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Назначение глубинного вибрационника

Погружные насосы серии «Малыш» выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы «Малыш», благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Что представляет собой погружной насос Малыш
Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач. Он обеспечит:

  • бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 — 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
  • перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
  • транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
  • формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
  • откачку воды из подвалов во время их затопления паводковыми водами;
  • заполнение и слив воды из дачных бассейнов;
  • откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что «Малыш» может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Затопление подвала
Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Как устроен погружной насос Малыш
Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

  • наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
  • отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
  • может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Схема погружного насоса Малыш
Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (кликните для увеличения)

Насос, имеющий маркировку в виде буквы «К», по сути, является тем же «Малышом», но с встроенной дополнительной термозащитой. В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой (п) информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса «Малыш»

Другие модели «Малыш-М» и «Малыш-3» отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Как работает погружной насос малыш М
Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему. В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 литров в час, при этом «Малыш» и «Малыш-М» имеют напор 40 м (максимальный – 60), «Малыш-3» – 20 м (максимальный – 25).  При работе без напора производительность увеличивается до 1500 литров.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером М составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг. Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

Технические характеристики погружного насоса Малыш
При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины

Еще один параметр, который следует знать при покупке прибора – это класс его электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Устройство и принцип работы насоса

Устройство насоса «Малыш» достаточно простое, он состоит из прочного герметичного корпуса, исключающего попадание жидкости, внутри которого расположен электропривод, включающий сердечник, две катушки, электропровод, и вибратор.

В верхней (у насосов с верхним забором воды) или нижней (у устройств с нижним водозабором) части корпуса располагается клапан, закрывающий входные отверстия и обеспечивающий свободный отток или приток воды при отсутствии давления.

Схема установки погружных насосов Малыш
Вибрационные погружные электронасосы с верхним забором воды дольше служат и меньше ломаются, потому что реже засоряются находящимся в добываемой воде песком и глинистой взвесью (кликните для увеличения)

Работа насоса основана на использовании силы переменного тока, которая под воздействием амортизатора приводит в действие якорь и поршень, заставляя их совершать механические колебательные движения, одновременно выталкивая воду в напорный патрубок.

Использование и правила эксплуатации устройства

Прежде чем привести в действие насос «Малыш», необходимо ознакомиться с правилами его безопасной эксплуатации. Существует ряд ограничений, при наличии которых использовать прибор категорически запрещается.

  • Устройство нельзя применять с поврежденным шнуром и при повышенном напряжении в сети.
  • При включенном насосе воспрещено перекрывать подачу воды.
  • Агрегат должен работать не более двенадцати часов в сутки.
  • Непрерывный режим работы должен составлять не более двух часов с периодическим отключением на двадцать минут.

Все ограничения подробно описаны в инструкции к прибору, с которой нужно обязательно ознакомиться, чтобы избежать непредвиденных последствий.

Процесс подготовки насоса к работе

Для работы понадобится гибкий резиновый или подобный эластомерный шланг, имеющий внутренний диаметр не меньше 18 мм. Шланги меньших размеров использовать не рекомендуется, поскольку они создают лишнюю нагрузку на прибор.

Можно для подачи воды использовать пластмассовые или металлические трубы, но в любом случае они должны быть присоединенные к насосу только через шлаг с минимальной длиной два метра.

Как подключить погружной насос Малыш
Вибрационные погружные насосы крепятся за две проушины с помощью капронового шнура (1). Шланг присоединяется к выходному патрубку эластичным хомутом (2)

Шланг присоединяется к выходному патрубку прибора при помощи хомута. Если вибронасос предполагается использовать зимой, то для предотвращения замерзания и обеспечения свободного оттока жидкости, необходимо в шланге рядом с корпусом проделать небольшое отверстие 1,5 мм. На летнее время дырку можно закрыть изолентой.

Затем на проушинах насоса закрепляется капроновый шнур длиной десять метров, который входит в комплект поставки. Для увеличения длины можно использовать проволоку, присоединив ее к капроновому шнуру. Однако нельзя крепить проволоку или металлический трос непосредственно к погружному агрегату, это может привести к поломке крепежных отверстий.

Необходимо заранее просчитать расстояние от розетки до источника воды. От этого зависит, какой длины кабель понадобится для подключения вибронасоса. Малыш комплектуется шнуром питания размером от 6 до 40 метров, его точная длина указывается в инструкции.

Таким образом, от насоса должно идти три шнура: электрический провод, резиновый шланг и капроновый трос. Их необходимо соединить между собой в нескольких местах скотчем с интервалом 100-200 см. Причем первое соединение должно находиться не дальше 20 см от корпуса устройства.

Как подключить погружной насос Малыш
Для подсоединения насоса к водопроводу рекомендуются гибкие шланги. При отсутствии допустимо использование полимерных и стальных труб. Для того чтобы точно отметить глубину погружения насоса в источник, можно обозначить его на шланге лентой или цветным скотчем

Специфика установки прибора в скважину

Во время работы происходит вибрация насоса. Не исключается его соприкосновение со стенками обсадной трубы или узкого колодца, что неизбежно приведет к повреждению корпуса и поломке оборудования. Чтобы этого избежать, прежде чем погрузить насос в воду, на него необходимо надеть резиновое кольцо, которое амортизирует возможные удары и послужит дополнительной защитой корпуса.

Насос нужно опустить в воду и правильно выставить, он должен висеть ровно, не касаясь стенок. Сверху колодца устанавливается планка, на которой крепится подвеска из прочного эластичного материала. Подвеска необходима для снижения вибрации во время работы прибора.

В качестве материала можно использовать кусок резинового шланга или  медицинский жгут. Верхний конец троса соединяется с подвеской, создавая хорошее натяжение. А вот для электрического провода чрезмерное натяжение абсолютно не нужно, он должен свободно лежать на планке.

Правильная установка насоса
Насос подвешивается в воду на глубину, не превышающую три метра от самой верхней точки его корпуса

Новый насос «Малыш» полностью готов к работе, его не нужно перед использованием заливать водой и смазывать. Если используемое устройство имеет 1 класс защиты, розетку необходимо заземлить. Прибор можно включать сразу после погружения в скважину или водоем.

Расстояние от дна до корпуса для устройств с нижним забором воды должно составлять не менее одного метра. Погружной насос с верхним расположением всасывающего патрубка можно опускать значительно ниже, но в любом случае его корпус не должен касаться дна во избежание повреждений во время работы.

Варианты установки насоса
На схеме показаны варианты установки насоса в обсадной трубе и в открытом источнике воды. Во втором случае можно обойтись без пружинящей подвески

В том случае, если перекачка воды производится из неглубоких водоемов, а также при откачке затопленных подвалов, насос можно опустить на дно, предварительно обернув его корпус плотной тканью или проложив под него лист резины.

Обеспечение бесперебойной работы

Чтобы «Малыш» работал без перебоев и как можно дольше, необходимо следить за напряжением сети. При скачках электроэнергии устройство надо сразу отключать. Также нужно контролировать качество перекачиваемой воды, поскольку частой причиной выхода оборудования из строя является попадание в механизм песка и частичек мусора.

Многие думают, что решить эту проблему можно, установив насос с верхним водозабором. Однако засорение прибора зачастую происходит не только из-за попадания в него донных отложений, грязная вода также может послужить причиной поломок.

Чтобы защитить погружной насос, рекомендуется установить фильтр, который задерживает мельчайшие частички и не дает им проникнуть внутрь резервуара. Применение фильтра не только продлит срок эксплуатации агрегата, но также обеспечит поступление более качественной, очищенной от любых примесей воды.

Как сделать фильтр для погружного насоса Малыш

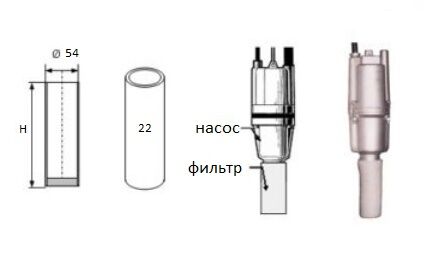

На рисунке показано, как устанавливается фильтр на насос Малыш с нижним водозабором. Для отечественных устройств подходит фильтр ЭФПС-Ст-38-125, который задерживает частички размером до 150 микрон

Техническое обслуживание насосов Малыш

Чтобы насос долго и исправно служил, необходимо соблюдать рекомендованные заводом-изготовителем условия эксплуатации и хранения оборудования. В этом случае производитель гарантирует его нормальную работу в течение двух лет. Сложного обслуживания и ухода насос не требует, а простые правила выполнить не составит особого труда.

После первой установки прибора в скважину, нужно ему дать поработать один-два часа, а затем вынуть и внимательно осмотреть корпус и узлы на предмет обнаружения неисправностей. Если все нормально, то вибронасос можно поставить на место и использовать дальше, оставляя погруженным в воду на длительное время.

Периодически, не реже одного раза в три месяца, а если есть возможность, то каждые сто часов работы, нужно также проводить осмотр агрегата. Если при этом на корпусе будут обнаружены следы трения, то значит он был неправильно установлен и при работе соприкасался со стенками водозаборной выработки. Чтобы этого избежать, необходимо его очень ровно выставить и надеть на корпус дополнительное резиновое кольцо.

При засорении входных отверстий, их нужно аккуратно почистить, не повредив при этом резиновый клапан. Для чистки лучше всего использовать инструмент с затупленным концом. Если зимой насос не используется, его нужно вытащить из колодца, промыть и хорошо высушить. При хранении его следует положить подальше от отопительных приборов, а также предохранить от воздействия прямых солнечных лучей.

Если при соблюдении рекомендаций производителя возникла поломка по независящим от пользователя причинам, насос следует отнести в сервисный центр.

Выводы и полезное видео по теме

Как выбрать погружной насос «Малыш», и на какие моменты обратить внимание при покупке, вы узнаете из этого видео:

О том, как можно усовершенствовать насос, повествует следующий ролик:

Как производить профилактический осмотр и обслуживание прибора, можно посмотреть на здесь:

Погружной насос «Малыш» – удобный и недорогой бытовой прибор, простой в применении и легкий в обслуживании. Конечно, в силу своей небольшой мощности, он не способен обеспечить полноценное водоснабжение частного дома, да, собственно, перед ним никто не ставит подобных задач.

Недорогой вибрационник прекрасно подходит для сезонного использования. Он станет настоящим помощником на дачных участках. Там с помощью «Малыша» можно организовать полив растений и  подачу воды из скважин, колодцев или открытых водоемов.
