Обзор водяных насосов «Калибр»: устройство, отзывы, варианты применения

Обеспечение загородного участка водой не обходится без подключения насосного оборудования. Производители, ориентируясь на спрос потребителей, стараются выпускать технику различных категорий – недорогую, для полива огорода, и более серьезную, для создания полноценной системы водоснабжения.

Например, водяной насос «Калибр» имеет множество разновидностей, отличающихся и назначением, и внешним видом, и техническими характеристиками.

Продукция компании Калибр — доступность и надежность

Российская компания «Калибр», офис которой расположен в подмосковном Королеве, занимается производством строительного инструмента и оборудования для дома и загородных участков.

С 2001 года электрическая продукция выходит на рынок, и марка быстро приобретает известность. Среди основного ассортимента электроинструмент, генераторы для частного использования, компрессорное и сварочное оборудование, садовые и хозяйственные товары, расходные материалы.

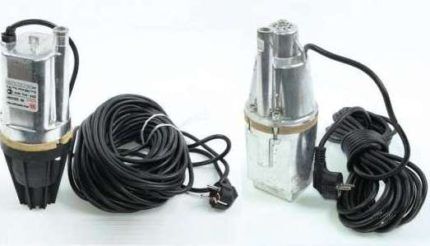

Вибрационные насосы Калибр
Насосы вибрационного типа Калибр являются «лицом» линейки насосного оборудования. Их стоимость (около 2500 руб.) привлекательна для владельцев дачных участков, которые колодец, близлежащую речку, озеро или искусственный водоем используют для полива грядок

Насосное оборудование, как и другая продукция, привлекает потребителя хорошей функциональностью и бюджетной стоимостью. Кстати, именно на это и ориентировано производство – ежегодно собираются данные о наиболее популярных моделях, и в следующий сезон ставка делается именно на них.

Насос Калибр, благодаря легкой эксплуатации и доступной цене, быстро полюбился дачникам, поэтому сейчас существует уже несколько десятков различных модификаций погружных и поверхностных насосов Калибр.

Насосное оборудование: обзор ассортимента

Когда речь заходит о насосном оборудовании данной марки, в первую очередь вспоминают небольшой вибрационный насос, пригодный для использования в неглубоких колодцах. Его часто приобретают из-за невысокой цены и при поломке не спешат ремонтировать, потому что несложно купить новый.

На самом деле название Калибр носят агрегаты самого различного назначения (колодезные, скважинные, дренажные) и даже насосные станции.

НБВ – недорогая техника для колодцев

НБВ – насосы бытовые вибрационные пригодятся всем, кто имеет на дачном участке источник с чистой водой и использует его время от времени для всевозможных хозяйственных нужд или поливочных работ.

Небольшое по размерам и весу оборудование легко устанавливается в колодец, так же легко достается и хранится в любом удобном месте (главное, чтобы помещение было сухим и с плюсовой температурой).

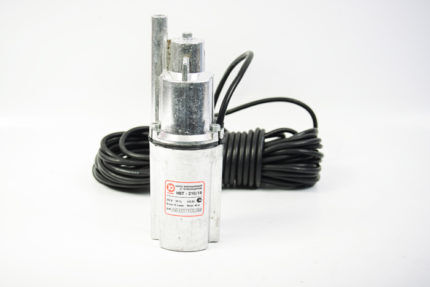

Вибрационная модель НВТ-210
Образец линейки НВТ – модель с верхним водозабором, диаметром 78 мм и мощностью 210 Вт. Производительности 12 л/мин достаточно, чтобы полить огород, клумбы или сад

Устройство вибрационного насоса «Калибр» практически не отличается от аналогичных моделей других марок. Внутри корпуса заключено несколько взаимосвязанных между собой деталей: сердечник с магнитной катушкой, вибратор (якорь), резиновая диафрагма, обратный клапан, шток, амортизатор.

Процесс намагничивания/размагничивания (с частотой около 100 раз/сек) вызывает движение диафрагмы, которая перемещает жидкость из всасывающей камеры в нагнетающую, оттуда – в трубопровод. Быстрое перемещение штока создает ощущение вибрации, отсюда и название механизма – вибрационный.

Схема устройства вибрационного насоса
У моделей насосов с вибрационным принципом действия, выпускаемых производителями стран СНГ, схожая конструкция (+)

Линейка НБВ представлена семью моделями, которые отличаются показателями мощности (от 210 Вт до 300 Вт), производительностью (от 7 л/мин до 12 л/мин), высотой подъема (от 40 м до 70 м), а также длинной шнура (от 10 м до 40 м), весом (от 2,3 кг до 5,5 кг) и габаритами.

В комплектации к моделям имеются хомут и капроновый трос, но нет шланга, который необходимо приобрести дополнительно. При установке механизма в воду необходимо скрепить вместе трос, электрический шнур и шланг и подвесить их в стабильной связке так, чтобы сам аппарат находился на некотором расстоянии от дна (не менее полуметра).

НБЦ – модели для организации домашнего водоснабжения

НБЦ – насосы бытовые центробежные также представлены 7 моделями. Две модели обладают наименьшей мощностью – 380 Вт, наиболее мощный насос – 900 Вт. Производительность – от 28 л/мин до 55 л/мин, но одна модель (НБЦ-0,75Э) оснащена эжектором, поэтому имеет увеличенную производительность – 80 л/мин.

Насос НБЦ-600ПК
Все насосы серии НБЦ производятся в стальных или чугунных корпусах, кроме одной модели – НБЦ-600ПК (ПК – пластиковый корпус)

Высота подъема поверхностных насосов, как известно, не превышает 9 м, однако агрегат с эжектором и здесь превосходит своих собратьев, поднимая жидкость на 25 м. Кроме того, он отличается тем, что оснащен манометром и обратным клапаном.

Калибр 380
Модель НВЦ-380 подходит не только для полива, но и устройства домашней водопроводной сети. Как и все центробежные насосы, он способен перекачивать только чистую или слегка загрязненную воду (в этом случае рекомендуем установить фильтры)

Рассмотрим техническую базу насоса НБЦ-380 более пристально.

Устройство центробежного агрегата простое: в прочный корпус помещен шток с рабочим колесом, который лопастями разгоняет поступающую внутрь корпуса жидкость, центробежной силой проталкивая ее к выходу. Колес может быть несколько – такие аппараты называются многоступенчатыми.

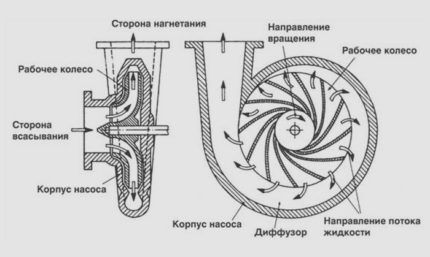

Принцип действия центробежного насоса
Принцип действия центробежного устройства НБЦ: под давлением вода поступает в рабочую камеру, затем лопастями колеса распределяется по периферии и движется в направлении выходного отверстия

Поверхностные насосы устанавливают или около скважины (в кессоне), или в подвале жилого дома. Глубина забора воды невелика (максимально 8-9 м), однако ее можно увеличить, подсоединив эжектор. НБЦ способны обеспечить чистой водой семью из 2-3 человек.

НПЦ – погружные дренажные насосы

Для перекачки загрязненной воды необходимы более мощные аппараты, и компания Калибр предлагает самую большую серию — дренажную, состоящую из 15 моделей: 7 из них заключены в пластиковый корпус, 4 – в стальной, еще 4 – в чугунный.

Последняя группа – это фекальные насосы, способные перемещать очень загрязненную жидкость с крупными (до 15 мм) посторонними включениями – кусками глины, мусором, песком.

Насос дренажный НПЦ 1350
Модель НПЦ-1350НФ отличается от остальных дренажно-фекальных насосов тем, что имеет дополнительное устройство – измельчитель. Агрегат способен перерабатывать стоки с загрязнениями любого вида, размер всасываемых частиц указан как «не ограниченный»

Хочется отметить, что все НПЦ заявлены производителем как универсальные, то есть они могут перемещать как чистую, так и грязную жидкость. Удобные в обслуживании, компактные аппараты легко переносить с места на место и использовать по своему усмотрению для следующих нужд:

  • оснащение системы водоснабжения дома;
  • снижение уровня грунтовых вод;
  • водозабор из естественных водоемов – рек и озер;
  • обслуживание декоративных прудов и бассейнов;
  • применение в оросительных и поливочных системах;
  • осушение подвалов, резервуаров;
  • устранение последствий аварий, потопов.

Пластиковые насосы легче, удобнее для транспортировки, зато аналоги из нержавеющей стали отличаются большей производительностью.

Металлические агрегаты легко справляются с перекачкой горячей воды и очисткой канализационной системы. Но есть и ограничения: НПЦ нельзя применять для перемещения горючего, морской воды и жидкости с включениями коррозии.

Поплавковое устройство
На схеме показан принцип работы поплавкового устройства: при нормальном уровне воды аппарат функционирует в обычном режиме, при сниженном – автоматически отключается

По своему устройству погружной дренажный насос напоминает центробежный – вода перемещается под действием рабочего колеса. Однако для работы его необходимо полностью опустить в воду, причем уровень жидкости контролирует специальное приспособление – поплавок.

В качестве примера — обзор модели Калибр НПЦ-400.

НПЦС – оборудование для скважин

Скважинное оборудование отличается тем, что имеет возможность поднимать жидкость с большой глубины без потери производительности. Например, насосы погружные центробежные Калибр обладают высотой объема от 40 м до 100 м, причем наиболее мощные аппараты не прекращают работу, если в воде есть примеси размером до 1 мм.

Линейка насосов представлена моделями мощностью от 250 Вт до 1100 Вт, производительностью от 1,2 м³/ч до 3,8 м³/ч. Скважинный насос является частью системы водоснабжения и работает от асинхронного двигателя переменного тока.

Скважинный насос
Принцип работы скважинного насоса: двигатель передает движение валу с рабочим колесом, крыльчатка передвигает жидкость из нагнетательной камеры к выходному патрубку, затем под давление попадает в трубу

Устанавливается по той же схеме, что и обычный погружной насос. Однако если вибрационный насос используют в основном для колодцев и опускают на небольшую глубину, скважинные модели помещают глубоко в шахту. Это затрудняет техническое обслуживание и ремонт оборудования, а при обрыве троса подъем аппарата считается невозможным.

Скважинный насос Калибр НПЦС
Наиболее мощный скважинный насос Калибр НПЦС-1,5/100, обладающий мощностью 1100 Вт. Подходит для наиболее глубоких скважин – до 100 м

Одна из моделей – НПЦС-3,6/48 ПРК – обладает особыми качествами. Многоступенчатый механизм с плавающими колесами перекачивает жидкость с посторонними включениями, значит, его можно использовать для скважин с высоким содержанием песка в жидкости. При этом аппарат обладает мощностью 750 Вт и производительностью 60 л/мин.

Специальные предложения

Изделия «Калибр» – это не только погружные или поверхностные центробежные насосы. Под аналогичной маркировкой можно встретить и другое оборудование:

  • насосные станции;
  • фонтанные насосы;
  • циркуляционные насосы.

Станции автономного водоснабжения СВД кроме насоса включают в себя гидроаккумулятор и реле давления. Насосные станции на даче очень удобны, так как обеспечивают бесперебойную подачу воды в необходимом количестве.

Можно позволить себе принять ванну или душ, воспользоваться стиральной машиной. Для сравнения: простой вибрационный насос не рассчитан на обслуживание жилого дома.

Насосная станция - устройство
Устройство контроля давления (реле давления) регулирует работу насосной станции в автоматическом режиме: как только давление достигает критической отметки – происходит отключение

Мощность предлагаемого оборудования – от 160 Вт до 1550 Вт, производительность – от 1,8 м³/ч до 3,9 м³/ч. Чтобы правильно выбрать агрегат, необходимо рассчитать суммарное потребление воды, расстояние от скважины до дома, высоту подъема.

Насосная станция СВД 160
Насосные станции для временного использования устанавливают прямо на улице, рядом со скважиной; аппараты для постоянного водоснабжения монтируют в подвале или в подсобке, на специально построенной подставке

Фонтанные насосы НФЭ предназначены для подачи очищенной воды в системах декорирования водоемов – прудов, бассейнов. От обыкновенных насосов они отличаются внешним видом – компактным пластиковым корпусом и трубкой, заканчивающейся распыляющей насадкой.

Мощность моделей – 6 Вт, 35 Вт, 95 Вт, производительность – от 380 л/ч до 3500 л/ч. Максимальный напор наиболее мощного устройства – 3 м.

Циркуляционные электрические насосы НЦ пригодятся, если вы решите оборудовать отопительную систему. Они предназначены для работы в сети со стабильным или незначительно меняющимся расходом. Мощность приборов – от 72 Вт до 90 Вт, производительность – от 2,4 м³/ч до 3,8 м³/ч.

Циркуляционный насос Калибр
Циркуляционный аппарат устанавливают прямо в трубопровод в месте, удобном для обслуживания, и выставляют необходимую мощность с помощью специального переключателя

Обзор популярных моделей

Общие характеристики различных групп помогут вам сориентироваться в ассортименте насосной продукции компании Калибр, а сейчас мы более подробно рассмотрим свойства и способы применения некоторых моделей различных видов.

Калибр НВТ-210/40П

Если вы не живете на даче постоянно, а приезжаете только летом, используете приусадебный участок для выращивания овощных культур или цветов, обратите внимание на компактный, простой в использовании вибрационный насос. Он предназначен для подъема воды из колодцев и скважин, имеющих внутренний диаметр более 8 см.

Производительности 12 л/мин достаточно, чтобы полить грядки, клумбы или ягодный кустарник, главное, чтобы вода в источнике была чистая, так как аппарат не предусмотрен для перекачки загрязненной жидкости.

Если вы внимательно изучите инструкцию, то заметите еще одно предупреждение: насос должен работать не более 2 часов, после чего обязательно необходим 20-минутный перерыв.

Монтаж вибрационного насоса
Для полноценного функционирования оборудование необходимо правильно установить, присоединив к нему шланг резиновый или полипропиленовый диаметром от 18 мм до 22 мм

Для подвешивания необходимо использовать капроновый шнур, который поставляется в комплекте при продаже. Если вы хотите воспользоваться более прочным металлическим тросом или цепью, все равно фиксируйте его посредством капронового шнура, иначе сломаете проушины на корпусе.

Для прочного монтажа из шнура питания, троса и шланга следует сделать своеобразную связку, перехватив их в нескольких местах скотчем, причем так, чтобы шланг свободно свисал и не перегибался. Всю конструкцию нужно закрепить на перекладине.

Насос должен полностью погрузиться в воду и не касаться стенок шахты, иначе вибрационные движения нанесут вред и стенкам, и самому устройству.

Профилактическое обслуживание заключается в регулярном осмотре аппарата, для чего его необходимо извлечь из колодца. При засорении входного отверстия его следует прочистить, также можно поменять резиновые детали или усилить защитное кольцо.

Агрегат Калибр НБЦ-900Н-М

Данная модель относится к самовсасывающему оборудованию, имеющему многоступенчатое устройство. Аппарат пригодится всем, кто хочет наладить систему водоснабжения или полива на приусадебном участке.

В качестве источника воды можно использовать неглубокую скважину, колодец или естественный водоем с чистой или слегка загрязненной водой.

Технические характеристики НБЦ-900Н-М:

  • мощность – 900 Вт;
  • напряжение от источника питания – 220 В;
  • производительность – 55 л/мин;
  • высота всасывания – 8 м;
  • высота подъема – 42 м.

Многоступенчатая конструкция позволяет перекачивать воду с механическими частицами размером до 3 мм, однако чистая жидкость продлевает срок службы устройства. Сменные детали – сальники, резиновые уплотнители – рекомендуется время от времени менять, а сам аппарат разбирать и производить профилактическую чистку.

Насос НБЦ 900
Если использовать поверхностный насос периодически для полива огорода или газона, не обязательно производить стабильный монтаж – достаточно установить его около источника с водой

Условия правильной установки оборудования:

  • ровная сухая площадка, находящаяся в непосредственной близости от источника;
  • свободное пространство в области двигателя для обеспечения вентиляции;
  • легкий доступ для техосмотра и обслуживания.

Для работы насоса следует подключить всасывающий шлаг, опустить его на глубину около 2 м (расстояние до дна – не менее полуметра). Обратный клапан улучшит работу аппарата (он не входит в комплектацию, необходимо приобретать отдельно). Внимательно проверьте герметичность соединений, так как проникновение воздуха в систему резко снижает производительность.

Калибр НПЦ-750/35Н

Дренажное оборудование – полезный механизм на участке с искусственным водоемом, источником водоснабжения и вероятностью паводкового затопления.

Модель НПЦ-750 – это погружной дренажный насос центробежного типа, который с одинаковой эффективностью перекачивает колодезную, родниковую или дождевую воду, а также легко справляется с загрязненной жидкостью.

Технические характеристики НПЦ-750/35Н:

  • мощность – 750 Вт;
  • напряжение от источника питания – 220 В;
  • производительность – 13 м³/час;
  • максимальный напор – 8 м;
  • размер механических загрязнений – до 35 мм.

Погружной насос должен находиться в воде, за уровнем жидкости следит поплавковое устройство. При снижении уровня до критической отметки поплавок выключает оборудование, как только объем воды увеличивается – аппарат снова включается. Если происходит слишком частое включение/выключение насоса (примерно 30 раз/час), количества воды в источнике недостаточно.

Насос с поплавком
Схема устройства дренажного насоса Калибр НПЦ-750/35Н: кроме корпуса с двигателем и рабочей насосной частью присутствует еще один обязательный элемент – поплавковый выключатель

Своевременное обслуживание насоса позволит увеличить срок службы. Иногда двигатель перестает работать или прекращается подача воды.

Необходимо проверить шнур питания, прочистить всасывающее отверстие, проверить функциональность рабочего колеса, очистить систему от попавшего воздуха. Если установлен обратный клапан, следует проверить и его исправность.

Калибр НПЦС-1,5/65-750

Если на загородном участке грунтовые воды находятся глубоко, приходится оборудовать скважину и приобретать специальный скважинный насос. При высоте подъема не более 65 м подойдет погружная центробежная модель Калибр НПЦС-1,5/65-750.

Прибор также можно использовать для перекачки жидкости из открытых водоемов, но с одним условием: вода должна быть чистой.

Нельзя перемещать воду с глинистым осадком, мусором, присутствием химических веществ, коррозийных включений. Наличие песка допускается, но в небольшом количестве – не более 100 г/м³.

Насос скважинный НПЦС
Комплектация включает в себя сам насос, шнур питания (15 м) с вилкой, упаковку и инструкцию. Трос для крепления аппарата и подающую магистраль следует приобрести отдельно

Технические характеристики НПЦС-1,5/65-750:

  • мощность – 750 Вт;
  • напряжение от источника питания – 220 В;
  • производительность – 1,5 м³/час;
  • высота подъема – 65 м;
  • глубина погружения – 5 м;
  • длина электрического кабеля – 15 м.

Учтите, что подача воды может быть разной, так как напор зависит от многих факторов: глубины, длины шлангов, диаметра трубы и т.д. Скважинный насос является частью насосной станции, поэтому контроль над его функционированием происходит в автоматическом режиме. Если техника перегревается или засоряется, срабатывает реле и выключает механизм.

Производительности данной модели достаточно для обслуживания дачного участка, но для устройства эффективной системы водоснабжения необходим более мощный аппарат.

Выводы и полезное видео по теме

Видеоматериалы помогут вам лучше понять, что представляют собой насосы Калибр, как они функционируют и для чего предназначены.

Видеоролик о поверхностном центробежном насосе НБЦ 0,75 Э с эжектором:

Видео-обзор дренажной модели НПЦ 400/35П:

Как работает модель НБЦ-380 (чистка бассейна):

Комплектация экономичной дренажной модели:

Как видите, насосное оборудование марки Калибр имеет различное назначение, устройство и технические характеристики. Чтобы лучше разобраться в ассортименте, необходимо изучить инструкции, проанализировать информацию и решить, подходит или нет насос для решения ваших задач.
