Встраиваемая в столешницу раковина: схемы установки + разбор особенностей монтажа

Раковина в ванной комнате – предмет первой необходимости. Не так уж и давно особого выбора при покупке этого сантехнического прибора попросту не существовало, тогда как сегодня существует множество разновидностей действительно необходимого оборудования.

Особой популярностью пользуется встраиваемая в столешницу раковина . Это объясняется тем, что она удобна, практична и при этом имеет весьма привлекательный вид.

Встраиваемые раковины: какие они бывают

Встраиваемыми называются раковины, составляющие со столешницей как бы единое целое. По типу монтажа их можно разделить на две группы. К первой относятся так называемые накладные или встраиваемые сверху приборы.

Шов между раковиной и столешницей
При монтаже они опираются небольшими бортиками на край установочного отверстия, вырезанного в столешнице. Вследствие этого образуется заметный шов, который требует особого внимания, поскольку при недостаточном уходе здесь может образовываться плесень или грибок

При неправильном монтаже через этот шов внутрь столешницы может попадать влага, что приведет к быстрому разрушению основания. При этом накладные модели отличаются простотой установки и относительно невысокой стоимостью.

Вторая группа – интегрируемые (или встраиваемые снизу) модели – вставляются в основание и закрепляются изнутри специальными крепежами. Они становятся своеобразным продолжением столешницы. Это более эстетичный вариант, однако, монтаж его немного сложнее, а стоимость выше.

При покупке встраиваемой раковины нужно обязательно обращать внимание на то, из какого материала она изготовлена, поскольку от этого будут зависеть ее эксплуатационные характеристики и способ монтажа. Рассмотрим, какой материал используется для производства сантехприборов.

Керамика

Материал представляет собой обожженную глину. Надо знать, что в зависимости от способа изготовления, раковина из керамики может быть фарфоровой или фаянсовой. Первый вариант более хрупкий. При этом он отличается большей однородностью и плотностью, чем фаянс. Фарфор прост в уходе, загрязнения к нему не прилипают и он более красивый. Стоимость его несколько выше.

Фарфоровая раковина
Фарфоровые раковины иногда расписывают цветными красками, наносят фотопечать или орнамент . В результате получается уникальное украшение для ванной комнаты

Из фаянса производят бюджетные модели раковин. Это относительно недорогой материал, отличающийся большей прочностью, чем фарфор. Главный недостаток фаянса – высокая пористость. Загрязнения легко проникают в поры и задерживаются в них, поэтому ухаживать за материалом достаточно сложно. Кроме того, с течением времени на фаянсе могут появляться небольшие трещинки, что придает ему винтажный вид, но сказывается на прочности.

Металл

Традиционным материалом для изготовления раковин считается нержавеющая сталь. Однако для ванной комнаты такие изделия обычно не выбирают, разве что подбирают их одинаковыми с поддоном в душевой кабине или с ванной. Более уместными в санузле станут раковины из цветного металла, имитирующие медь или бронзу. Такие модели отлично впишутся в средиземноморский или деревенский стиль.

Металлическая раковина
Металлическая встраиваемая раковина — отличное решение для ванных комнат, оформленных в стиле техно, хай-тек, лофт или даже модерн

Металлические раковины имеют множество достоинств. Они прочны и долговечны, довольно устойчивы к различным механическим повреждениям. Их вес относительно невелик, поэтому монтаж не затрудняется. При этом изделия имеют весьма привлекательный вид, особенно модели, стилизованные под старину. К недостаткам можно отнести сложный уход и высокую стоимость.

Камень натуральный и искусственный

Из натуральных материалов чаще всего используются мрамор, базальт, травертин, гранит или оникс. Все они очень красивы, прочны и экологически чисты. Однако стоимость таких изделий велика. Связано это не только с ценой сырья, но и со сложностью и трудоемкостью процесса обработки натурального камня.

Каменная раковина
Раковины получаются очень массивными, что значительно затрудняет монтаж. Материал обладает высокой плотностью, поэтому загрязнения не впитываются в его поверхность

Использовать для ухода за изделиями можно только специальные средства, кислоты и абразивы могут их повредить.

Искусственный материал обладает всеми достоинствами натурального и даже превосходит его по прочности. В его состав входит порядка 80% каменной крошки, которую связывает специальный полимер. В результате получаются очень прочные и долговечные изделия, которые к тому же не капризны в уходе. Стоимость их более демократична.

Стекло

Изделия изготавливаются из особого закаленного стекла, прочность которого достаточна для беспроблемного использования такой раковины. Стеклянная поверхность оборудования устойчива к механическим повреждениям, поцарапать ее практически невозможно. Кроме того, высокая плотность стекла не дает грязи впитываться в поверхность. Изделия нечувствительны к перепадам температур и воздействию агрессивных химикатов.

Стеклянная раковина
Стеклянные встраиваемые раковины очень красивы. Они могут быть прозрачными или тонированными. Особенно хорошо смотрится цветное стекло, врезанное в прозрачную столешницу

Стеклянные раковины внешне очень привлекательны. Они могут выпускаться в самых разных цветах, прозрачными или тонированными. Форма изделия тоже может быть любой, даже самой неожиданной. Неудобства владельцу могут доставить разводы и следы от воды, остающиеся на стекле, но использование специальных чистящих средств легко решает эту проблему. Для прозрачных раковин используются специальные хромированные комплектующие.

Почему выбирают раковину в столешнице

Встраиваемая в столешницу раковина очень практична. Такой вариант расположения сантехнического прибора имеет множество достоинств. Прежде всего, он помогает грамотно организовать пространство ванной комнаты. Тумба, в которую встраивается раковина, может быть как прямой, так и угловой. Последний вариант позволяет максимально экономить свободное пространство комнаты.

Тумба с ящиками
Встраиваемая раковина с тумбой помогает организовать пространство ванной комнаты. В ящичках, расположенных в тумбе, очень удобно хранить необходимые вещи

«Рабочая» зона раковины, благодаря столешнице, значительно возрастает, что позволяет хранить все гигиенические принадлежности прямо на ней, не загромождая стену полками. Все инженерные коммуникации надежно спрятаны внутри тумбы, на которую опирается столешница. Таким образом появляется еще одно место для хранения, в котором удобно держать стиральные порошки, пятновыводители и любые другие средства.

Встраиваемая раковина более надежна, чем ее подвесные аналоги. Объясняется это тем, что чаша по всему периметру опирается на стенки основания, поэтому может при необходимости выдержать большие нагрузки.

Накладная раковина
Так выглядит встраиваемая раковина накладного типа, опирающаяся бортиками на столешницу. Щель между сантехприбором и столешницей лучше заполнить герметиком

Способ монтажа такого оборудования предполагает большую герметичность. Если прибор грамотно установлен, вода при умывании не попадает внутрь основания и тумбы, а так же и на пол.

Последнее обеспечивается достаточно широкими краями столешницы. Возможно, внешне конструкции со встроенной раковиной могут показаться громоздкими. Здесь все зависит от выбранной модели, площади и стиля, в котором оформлена ванная комната. В любом случае, следует подбирать размеры и оформление раковины и основания, руководствуясь дизайном помещения.

Особенности монтажа встраиваемой раковины

Чтобы понять, как установить в столешницу раковину, нужно определиться с вариантом монтажа Существует несколько способов:

  1. Вровень со столешницей. В основании выполняется отверстие, на краях которого обустраиваются небольшие углубления, куда укладываются бортики раковины.
  2. «Утопленная» в основание раковина. Предполагает, что верхний край изделия будет находиться несколько ниже плоскости столешницы.
  3. Возвышающееся над основанием оборудование. В этом случае бортики раковины укладываются на края вырезанного в столешнице отверстия, которые служат им опорой.
  4. Частично встроенная раковина. Прибор опускается в отверстие в основании на треть, наполовину или как-то иначе. Остальная часть оборудования возвышается над столешницей.

В зависимости от выбранного способа установки будет варьироваться и процедура монтажа, хотя в целом все проходит примерно одинаково. Перед работой мастеру необходимо подготовить инструменты и материалы.

Нам понадобятся крестовая и шлицевая отвертки, строительный уровень, маркер или карандаш, рулетка, дрель или шуруповерт, саморезы, малярный скотч, силиконовый герметик и наждачная бумага. Для выполнения отверстия в столешнице обычно используется электрический лобзик, но если она выполнена из искусственного камня, то потребуется болгарка.

Инструкция по установке оборудования

После того как необходимые инструменты и материалы приготовлены, можно приступать к работе. Она проводится в несколько этапов.

Выбор места расположения раковины

Понятно, что место, где будет располагаться раковина, заранее определено. Но теперь нужно совершенно точно обозначить посадочное место прибора. При этом важно учесть несколько основных моментов. Оборудование может быть установлено практически в любой точке столешницы. Ошибкой было бы предполагать, что сделать это можно только точно посередине основания.

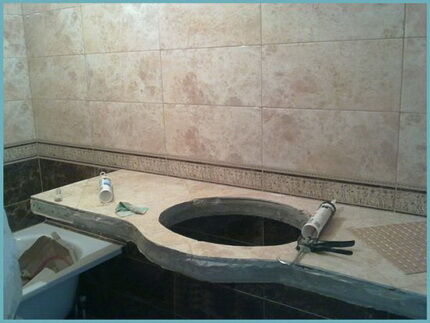

Отверстие под раковину
Выбирая место под встраиваемую раковину, нужно помнить, что столешница после вырезания отверстия должна сохранить свою прочность. Слишком тонких стенок быть не должно

Размещая раковину близко к краю, нужно понимать, что остающийся участок основы должен быть достаточно широким, чтобы не утратить прочность и не обломаться в процессе эксплуатации. Кроме того, нужно убедиться, что инженерные коммуникации могут быть легко подключены к раковине, им не должно ничего мешать.

Внутренние несущие элементы тумбы не должны мешать подводкам. Если это не так, следует расположить раковину как-то иначе, поскольку повреждение несущей конструкции грозит разрушением тумбы.

Подготовка основного шаблона

Чтобы правильно врезать раковину в основание, понадобится шаблон. Так называется бумажная деталь, повторяющая контуры бортиков изделия. Обычно шаблон идет в комплекте с раковиной.



Шаблон для разметки
Добросовестный производитель комплектует встраиваемые раковины необходимым для монтажа шаблоном. Если нет, придется сделать его самостоятельно из картонного листа

Для этого понадобится лист картона достаточного размера. Он укладывается на горизонтальную поверхность, после чего на него дном вверх укладывается раковина. Прибор прижимается к картону и аккуратно обводится по краю бортиков. Готовый шаблон вырезается ножницами и используется по назначению. Некоторые предпочитают не возиться с подготовкой и обводят раковину прямо на столешнице.

Разметка основания под оборудование

Процедура разметки будет несколько разниться в зависимости от способа закрепления раковины под столешницу. Для начала берем шаблон и укладываем его на место, где должно будет стоять оборудование.

Если предполагается, что раковина будет опираться бортиками на край отверстия, поступаем следующим образом: тщательно замеряем величину бортиков, затем аккуратно обводим шаблон.

Граница для монтажа раковины
От края получившейся детали внутрь отступаем расстояние, равное величине бортиков и вычерчиваем новую границу отверстия. Оно должно получиться таким, чтобы изделие лежало, опираясь на края отверстия.

Если раковина должна быть утоплена в столешницу, поступают иначе. В этом случае отверстие под монтаж должно соответствовать размерам раковины, чтобы она могла опуститься внутрь основания.

Для фиксации такого изделия на месте используются специальные крепежи. Для разметки так называемой полувстроенной раковины используется шаблон, повторяющий контуры изделия на уровне встраивания. Как и в случае с «утопленной» в основании раковиной, он обводится точно по контуру, никаких припусков делать не нужно.

Выполнение отверстия под прибор

В стандартных столешницах из древесных плит с различной отделкой отверстие проще всего выполнять электрическим лобзиком.

Защита малярным скотчем
Перед тем, как начать пилить, желательно заклеить пространство вокруг будущего отверстия малярным скотчем. Так удастся уберечь поверхность от повреждений

Сначала нужно подготовить отверстие, через которое можно будет вставить полотно лобзика. Для этого берем дрель и сверлим отверстие в той части столешницы, которая впоследствии будет удаляться. Вставляем полотно и начинаем выпиливать.

Работы производим предельно осторожно и аккуратно, чтобы на основании не появилось нежелательных сколов и трещин. Стенки готового отверстия тщательно зачищаем наждачной бумагой. Они должны быть гладкими и ровными, сколы на них недопустимы. Теперь нужно защитить срез основания от влаги.

Обработка герметиком
Чтобы уберечь столешницу от разрушительного воздействия влаги, срез обязательно обрабатывают герметиком — аккуратно наносят его на стенки отверстия в столешнице

Чтобы было удобнее работать, можно взять неширокий шпатель. На герметик садим уплотнительную ленту. Она может быть выполнена из тонкой резины или вспененного полиэтилена.

Подведение инженерных коммуникаций

Теперь будет удобно подвести к месту установки раковины инженерные коммуникации. Начнем с канализации. При необходимости выполняем в тумбе отверстия и заводим трубу внутрь конструкции. Обустраиваем все максимально удобно для последующего подключения раковины.

Далее работаем с водопроводом. Заводим внутрь трубы для холодной и для горячей воды. Смеситель обычно устанавливается на столешницу, если это так, его лучше установить на этом этапе.



Установленный смеситель
Смеситель для встраиваемых раковин чаше всего монтируется на столешницу, поэтому его устанавливают до того, как оборудование будет поставлено на посадочное место

Сначала собираем смеситель, руководствуясь сборочной инструкцией, которую добросовестный производитель обязательно вкладывает в упаковку с изделием. Закрепляем гибкую подводку. На ее штуцерах находятся резиновые манжеты. Опытные сантехники советуют смочить их водой перед вкручиванием на место. После того, как смеситель будет готов к установке, на его нижнюю часть ставим специальное уплотнительное кольцо.

Теперь можно вырезать в столешнице отверстие под смеситель, затем вставить в него устройство, пропустив подводку в отверстие. С обратной стороны столешницы ставим прижимную шайбу, предварительно установив под нее специальную резиновую прокладку. В процессе эксплуатации она предотвратит возможные течи. Далее на шпильку накручиваем гайку. Смеситель максимально выравниваем и подтягиваем крепеж.

Вариант подводки труб
Один из вариантов подводки инженерных коммуникаций к тумбе под встраиваемую раковину. Постарайтесь, чтобы сифон был как можно ближе к канализационному отводу

После того, как мы полностью затянули гайки, проверяем правильность и прочность установки смесителя. Он не должен вращаться или двигаться. Прибор должен прочно стоять на предназначенном для него месте. Осталось подключить его к водопроводным трубам. Гайки гибкой подводки накручиваются на соответствующие детали. Для лучшего уплотнения можно дополнительно воспользоваться лентой фум или льном.

Установка раковины на посадочное место

На предварительно наклеенную на срез посадочного отверстия уплотнительную ленту накладываем герметик, ставим на места крепления для раковины, если они есть. Слегка отгибаем крепежи, чтобы они не мешали и вставляем чашу в отверстие. Слегка раскачиваем изделие, чтобы выбрать для него оптимальное положение. После того, как его найдем, до конца затягиваем все крепежи и аккуратно удаляем излишки герметика, выступившие вокруг чаши.

Крепежи для раковины
Для закрепления встраиваемой раковины на посадочном месте используются специальные крепежи с болтами, которые затягиваются после окончательной установки изделия

Если раковина накладная с широкими бортиками, обязательно промазываем под ними силиконовым герметиком. Так удастся защитить получившийся шов от разрушающего воздействия влаги. Внимательно осматриваем тумбу с раковиной изнутри. Все зазоры и швы еще раз тщательно обрабатываем силиконовым герметиком. Аналогично поступаем со стыком основания и смесителя.

Монтаж и подключение сифона

Начинаем со сборки изделия. Как и в случае со смесителем, проводим ее точно по инструкции производителя. Самый важный момент при проведении этой процедуры – соблюдение герметичности соединений.

Особое внимание уделяем нижней пробке, поскольку именно на нее приходится основное давление жидкости. Ее желательно внимательно осмотреть еще перед покупкой на предмет наличия заусенцев, сколов и других дефектов. Их не должно быть, иначе целостность прокладки будет нарушена.

Бывает, что производитель поставляет сифоны в уже собранном виде. В этом случае стоит не полениться и разобрать устройство. Так можно будет проконтролировать наличие и целостность прокладок, а также крепление всех элементов устройства. Собираем сифон, контролируя силу зажима, чтобы случайно не повредить изделие.

Монтируя нижнюю пробку и все соединения оборудования желательно зафиксировать прокладки герметиком. Элементы устройства закручиваем без сильного нажима, но до упора. Установив на место выпускной патрубок, затягиваем крепежный винт, после чего убираем влажной салфеткой излишки герметика. Опытные мастера напоминают, что высоту установки сифона можно отрегулировать за счет патрубка выпуска.

Закрепляем на раковине сифон и закрепляем винтом деталь с ловушкой. Затем соединяем с канализационной трубой основную часть оборудования.

После этого желательно провести пробный пуск, даже если предполагается подключить к этой же трубе дополнительное оборудование, к примеру, стиральную машину. Так будет проще справиться с возможными проблемами. На момент пробного пуска закрываем дополнительные отверстия специальными заглушками.

Открываем подачу воды, проверяем работоспособность сифона. Если все в порядке, отключаем воду и при необходимости подключаем дополнительное оборудование. Сантехники рекомендуют дополнительно закреплять шланг слива от стиральной машины хомутом, чтобы его не сорвало водой. Отходящий от сифона шланг не должен быть натянут или перекручен, чтобы отток жидкости не был ничем осложнен.

Полезное видео по теме

И в заключение несколько рекомендаций от профессионалов, как правильно крепить раковину к столешнице. Первая касается выпиливания отверстия в основании. На этом этапе важно не повредить основу и выполнить посадочное место нужного размера.

Выпиливание отверстия под раковину
Выпиливая отверстие под раковину в столешнице, не нужно сильно нажимать на инструмент, иначе можно повредить декоративное покрытие основания. Лучше делать все медленно и аккуратно

Если отсутствует герметик, то для обработки среза основания можно воспользоваться обычным ПВА клеем. Он даст такой же эффект. В столешнице из искусственного камня можно выпилить необходимое отверстие, используя болгарку, в которую установлен диск с алмазным напылением. После установки оборудования стоит проверить горизонталь при помощи строительного уровня. Ошибка приведет к неприятным последствиям.

Интересные видеоматериалы о раковинах

Как можно установить встраиваемую раковину в ванной комнате:

Тонкости установки встраиваемой раковины:

Подробный рассказ о монтаже раковины встраиваемого типа:

Встраиваемая в столешницу раковина – практичное и красивое решение для любой ванной комнаты. Она будет уместна как в просторном, так и в небольшом помещении. Помимо привлекательного внешнего вида такая раковина очень удобна в применении, поэтому она пользуется особой востребованностью у дизайнеров, а ее популярность продолжает расти. Монтаж встроенного оборудования прост и доступен даже начинающему мастеру.
