Слив для раковины: сборка и установка слива с переливом

Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при монтаже устройства, рассмотрим подробнее.

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство сливной системы практически идентично как для раковины, так и ванны.

Схема функционирования системы
В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

  • сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
  • сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Пластиковая трубная конструкция
Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо химическим способом.

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Сливная конструкция, дополненная переливом
Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные. Они различаются по типу конструкции:

  1. Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
  2. Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
  3. Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Модель бутылочного исполнения
Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора гидрозатвор в системе не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Сифон с дополнительным патрубком
Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

Варианты исполнения сифонов
Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже сливы для раковин в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

Современная пластиковая модель
В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Вариант исполнения металлической конструкции
Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Конструкция с 2-мя выпусками
Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Мобильная модель из гибкой гофры
Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Шаг #1. Подготовка необходимых материалов и инструментов

При всем многообразии моделей сливного оборудования технология их установки практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.

Конструктивные элементы устройства
Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор

В комплектацию стандартного сифона входят такие элементы:

  • корпус устройства;
  • отводной патрубок;
  • декоративная накладка на слив;
  • пластиковые и резиновые манжеты;
  • соединительные гайки и винты;
  • резиновые плоские прокладки.

Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.

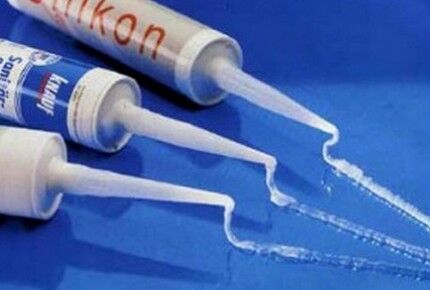

Разнообразие выбора герметика
Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе

Установку системы невозможно будет выполнить без набора необходимых инструментов. Для работы потребуются:

  • плоская отвертка;
  • разводной ключ;
  • ФУМ-лента;
  • герметик;
  • емкость для сбора воды;
  • хлопчатобумажная ткань.

Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.

Шаг #2. Демонтаж старого сифона

Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.

Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.

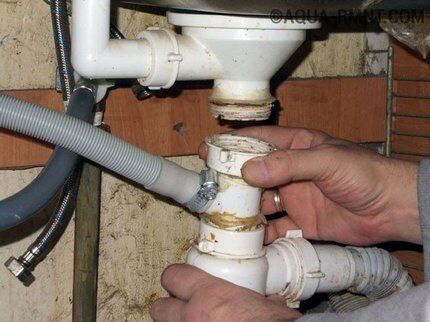

Демонтирование старого оборудования
Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента

С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.

Шаг #3. Сборка элементов конструкции

При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.

Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки. Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.

Этапы сборки конструкции
Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц

В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.

Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы. Работу выполняют в несколько этапов:

  1. Надев на резьбу устройства резиновую прокладку, прикручивают дно.
  2. На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
  3. Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
  4. Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.

Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.

Подмотка с использованием ФУМ-ленты
Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой

После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.

Шаг #4. Особенности сборки перелива

Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.

Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.

Монтаж переливной детали
Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши

При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.

Шаг #5. Монтаж сливного устройства

Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

Подключение сливного оборудования
Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик

Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.

Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.

С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона. На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.

Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету. Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.

Монтаж мягкой гофры
Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали

Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.

Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.

Шаг #6. Проверка работоспособности системы

На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.

Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.

Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.

Технология монтажа разветвленных сифонов, позволяющим подключать к общему сливу стиральные машины, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.

Выводы и полезное видео по теме

Видеообзор, как правильно собирать сифон:

Монтаж раковины и подключение слива:

Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.
