Как самостоятельно подключить стиральную машину: пошаговая инструкция по монтажу

Для установки стиральной машины-автомата совсем необязательно вызывать мастера, услуги которого обойдутся недешево.

Воспользовавшись рекомендациями производителя, как самостоятельно подключить стиральную машину, вы сможете корректно осуществить все необходимые манипуляции с минимальными финансовыми затратами.

Порядок подключения машины-автомата

Чтобы запустить функционирование стирального устройства, необходимо подобрать оптимальное место для его размещения. Затем подготовить стиралку к проведению работ по подключению.

После этого останется корректно выполнить следующие шаги:

  • выровнять устройство, придав ему оптимальное положение;
  • подключить к водопроводу для забора воды, необходимой при стирке;
  • подсоединить к канализации для осуществления слива воды при реализации заданной программы (стирка, замачивание, полоскание, отжим);
  • подключить к электросети, чтобы обеспечить подачу электрического тока, приводящего в движение мотор агрегата.

Далее мы подробно рассмотрим все вышеперечисленные этапы.

Этап #1 — выбор места для монтажа

Прежде всего необходимо продумать место, где будет установлен агрегат. Современные модели, требующие подключения к водопроводу и канализации, имеют стационарное размещение, поскольку перенос их весьма затруднен.

При определении расположения машинки-автомата следует учитывать такие факторы как:

  • имеющиеся вблизи системы водоснабжения и водоотведения;
  • возможность легкого подключения к электросети (желательно не через удлинитель, а напрямую);
  • наличие ровного (лучше железобетонного) пола;
  • гармоничное сочетание стирального устройства с интерьером помещения;
  • свободный доступ со всех сторон: помимо легкой загрузки белья, важно иметь зазор со стороны стенки, чтобы можно было достать случайно упавшее белье или иной предмет.

На практике стиральные устройства обычно ставят в ванной, на кухне или в коридоре.

Ванная комната

Это традиционное место размещения автомата, так как в этой комнате, имеющей все необходимые коммуникации, легко оборудовать слив и подачу воды.

Стиральная машина в ванной
Ванная комната – привычное место размещения стиральных машин. При установке в этом помещении важно соблюдать правила эксплуатации, не нарушая рекомендуемый уровень влажности

К недостаткам этого варианта относится миниатюрный размер большинства санузлов, из-за чего хозяевам часто приходится выбирать компактные модели.

Помимо этого, для таких пространств характерна повышенная влажность, что может отразиться как на состоянии электропроводки, так и на исправности различных узлов «стиралок».

Кухня/столовая

Это помещение также часто используется для монтажа агрегата, который обычно устанавливают под раковиной либо рядом с мойкой. Поскольку эта комната обычно также невелика по размерам, проведение стирки здесь порой мешает хозяйке.

Кроме того, температурно-влажностные условия на кухне также не всегда соответствуют правилам эксплуатации стиральных машин.

Стиральная машинка на кухне
Автоматические машинки часто ставят и на кухнях. В этом случае могут использоваться как встроенные, так и обычные модели

Прихожая и служебные помещения

Необычным, но вполне приемлемым вариантом может стать  установка автоматического устройства в прихожей, чулане, подсобке или даже просторном стенном шкафу.

Единственным препятствием в этом случае может стать отсутствие легкого доступа к коммуникационным системам.

Этап #2 — подготовка к установке

Купленная машинка доставляется в квартиру в упакованном виде. Все вращающиеся детали фиксируются крепежными элементами (болтами, брусками, скобами), которые защищают устройство от случайных повреждений при транспортировке.

Подготовка к установке
Перед началом установки важно убрать все крепежные элементы (болты, скобы, зажимы), которые защищают детали машинки во время перевозки

Привезенную стиралку следует освободить от коробки, после чего заняться удалением фиксирующих деталей:

  1. С задней стенки агрегата нужно снять скобы, которые устанавливаются для жесткости, необходимой для перевозки предметов бытовой техники. Подобные элементы также придерживают гибкие части конструкции, а именно шланг и электрический шнур.
  2. Вслед за этим необходимо удалить бруски, заложенные между баком и корпусом устройства. Для этого достаточно слегка наклонить стиралку вперед.
  3. Следует также снять болты, которые устанавливаются на передней части машины для фиксации барабана. В отверстия от удаленных элементов лучше немедленно вставить пластиковые заглушки (они обычно входят в комплектацию модели).

Высвобожденные крепежные детали нужно тщательно запаковать и убрать на хранение: они могут понадобиться при обращении в сервисную службу.

Этап #3 – выравнивание стиральной машинки

Чтобы машинка-автомат служила с максимальной эффективностью, к ее монтажу следует подойти с максимальной тщательностью.

Особого внимания требует напольное основание, которое должно соответствовать ряду критериев:

  • строго горизонтальная поверхность;
  • прочная структура;
  • устойчивость;
  • защита от вибрации и других влияний, неизбежных при работе агрегата.

Если основание не соответствует этим критерием, лучше принять меры для их выполнения. На непрочных поверхностях желательно произвести цементно-песчаную стяжку либо укрепить имеющиеся полы в месте предполагаемой установки стирального устройства.

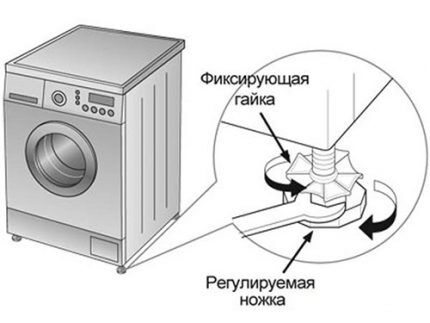

Схема регулировки высоты машинки
На схеме наглядно показан способ регулирования высоты ножек стиральной машинки, которая должна занимать идеально горизонтальное положение

Убедившись, что основание соответствует всем названным ранее требованиям, можно приступать к монтажу.

Полностью распакованная машинка с убранными крепежными элементами ставится на выбранное место.

По верхней поверхности определяется горизонтальность установки, при этом угол отклонения, который проверяется по верхней крышке, не должен превышать два градуса.

Превышение этого показателя ведет к резкому увеличению вибрации, что очень негативно влияет на состояние узлов и значительно сокращает срок службы машинки.

Регулировка ножек машинки
Регулирование положения стирального агрегата достигается благодаря изменению высоты опорных ножек: для увеличения расстояния от пола их можно откручивать, а для уменьшения — ввинчивать

Категорически запрещается подкладывать под них подручные материалы, которые могут выскользнуть из-под опор в процессе работы, что может привести к созданию аварийной ситуации.

В то же время на скользящую кафельную поверхность допускается (и даже рекомендуется) положить коврик из тонкой резины.

Как только корпус машинки примет идеально горизонтальное положение, следует затянуть контргайки против часовой стрелки, зафиксировав оптимальную высоту опорных ножек.

При выравнивании машины рекомендуется учесть следующие факторы:

  1. Наибольшая степень устойчивости агрегата достигается при максимально завинченных регулировочных опорах, однако этот вариант допустим лишь при идеально ровной поверхности.
  2. При установке машины на наклонном полу для крепежа опорных конструкций целесообразно применять фиксирующие детали.
  3. Чтобы проверить, корректно ли установлен агрегат, нужно попробовать раскачать его по диагонали. Если процесс сделан правильно, свободный ход отсутствует или его амплитуда совпадает для различных диагоналей.

Убедившись в правильном положении агрегата, можно переходить к следующим шагам.

Этап #4 — подключение машинки к водопроводу

Наиболее сложной и ответственной частью установки машины-автомата является подсоединение ее к водоснабжающей системе. Для этого следует:

  1. Оценить местоположение агрегата, чтобы выбрать способ подключения, от которого зависит подбор шлангов, арматуры, фитингов.
  2. При определении необходимой длины гибких труб важно учесть, что их следует размещать за предметами меблировки и сантехнических устройств, так чтобы они не мешали при ходьбе.
  3. Как правило, в комплекте с машиной предлагаются шланги, однако их размер часто бывает недостаточным. В этом случае лучше приобрести удлинители, облегчающие прокладку.
  4. Необходимыми элементами для подключения стиралки к водопроводу является также шаровой кран или вентиль, выбор которых зависит от особенностей разводки.

Обычно подключение осуществляется на прямом участке трубопровода, при этом используется тройник либо отросток трубы, к которому крепится гибкая подводка от унитазного бачка

Гибкая подводка от смесителя
Иногда удобнее применить крепеж к смесителю при подводке к нему холодного водоснабжения. Возможен также вариант подсоединения агрегата путем дополнительно приобретенного врезного хомута

Рассмотрим подробнее все шаги по подключению машинки к водопроводной сети.

Подготовка материалов и инструментов

Для подключения к металлическому трубопроводу вам понадобятся газовые и разводные гаечные ключи, а также уплотнители – лента ФУМ или чесаный лен. Предпочтение лучше отдать последнему, поскольку он разбухает под воздействием влаги.

Усиленный заливной шланг
Для подсоединения стиральной машины к системе водоснабжения вам понадобятся гибкие шланги, фитинги разных видов, а также всевозможная арматура

Если речь идет о врезке к внутреннему водопроводу, выполненному из полимеров, придется воспользоваться специальным оборудованием для пайки пластмассовых труб, калибратором, а также особыми фитингами, предназначенными для пластика и металлопластика.

Подготовив все необходимое, можно приступать непосредственно к подсоединению стиральной машины к воде.

Крепеж шланга к стиральной машине

Прежде всего следует подсоединить прилагаемый или купленный отдельно шланг непосредственно к агрегату. Для этого нужно в торец шланга выставить фильтр — его выпуклый край должен быть направлен в сторону отвода стиральной машины.

Затем предстоит закрутить гайку в месте крепления шланга к устройству. Затяжка производится вручную, использование ключей нежелательно.

Резиновые прокладки
Резиновые уплотнители, применяемые при крепеже гибкой подводки, способствуют герметичности соединения. Важно не забыть их поставить перед выполнением затяжки гаек

После этого возможно приступать к подключению машинки к источнику воды. При этом возможно несколько вариантов.

Подключение «автомата» к унитазу

Наиболее легкий и быстрый способ подсоединения стирального агрегата к водоснабжению, получивший широкое распространение. Вместо сложных установочных операций достаточно совершить несколько элементарных шагов, доступных даже для новичка.

Подключение машинки к бачку унитаза
Проще всего подсоединить машину-автомат к водопроводу, используя бачок унитаза. Эту элементарную манипуляцию легко выполнит даже начинающий мастер

Для подключения необходимо:

  • снять с отростка трубы гибкую подводку;
  • накрутить фитинг-тройник;
  • подсоединить к нему гибкую подводку от бачка и шланг для подачи воды в стиралку через вентиль или запорный кран.

К сожалению, таким вариантом нельзя воспользоваться при монтаже стирального устройства в раздельном санузле или на кухне, поскольку автоматический агрегат и унитаз должны находиться в одном помещении, желательно на небольшом расстоянии друг от друга.

Присоединение шланга к смесителю

Популярным вариантом является также подключение стирального агрегата к смесителю, которым можно воспользоваться практически в любом помещении.

Подключение к смесителю
Подачу холодной воды в агрегат можно обеспечить, подключив машину к смесителю. Это достаточно легкий способ, который можно применить не только в ванной, но и на кухне

Для подобного метода необходим особый вариант тройника, конструкция которого предусматривает вмонтированный шаровой кран. Эта деталь устанавливается в пространстве между отводом подключения холодного водоснабжения в смесителе, подводкой холодной воды к этой же детали.

Такой метод отличается надежностью и простотой, однако имеет значительный минус, поскольку шланг, при помощи которого осуществляется подсоединение водопровода к стиралке, всегда находится на виду. Спрятать его можно, устроив короб с последующей отделкой кафелем.

Тонкости врезки в трубу

Подсоединение машинки к коммуникациям из металлопластика или полипропилена можно выполнить практически в любом месте.

Для этого достаточно разрезать трубу, установив на месте разреза металлический тройник, благодаря которому можно выполнить ответвление коммуникации к стиральному агрегату.

При подключении к трубам нужны фитинги
Возможно также подсоединение стиралки к металлопластиковой трубе. Для этого на разрез трубопровода устанавливается специальный фитинг, к концу которого прикрепляется шланг

Для выполнения этой операции необходимо предпринять следующие шаги:

  • разрезать трубу;
  • отмерить параметры фитинга (тройника);
  • отрезать кусок трубопровода, соответствующий переходному устройству;
  • прикрепить соединительное кольцо с гайкой;
  • при помощи специального инструмента – калибратора – развальцевать торцы трубы в местах подсоединения с тройником;
  • надеть трубу на штуцер фитинга;
  • придвинуть с двух концов уплотнительные кольца, после чего крепко затянуть гайки.

Запорный кран к переходному устройству лучше прикрутить заранее, до начала врезки. Это позволит избежать повреждения достаточно эластичной металлопластиковой трубы. По завершении подсоединения тройника к прикрученному крану крепятся гибкие водяные шланги.

Если в квартире установлен пластиковый трубопровод, потребуется усложненный вариант подключения стиралки.

В этом случае для выполнения монтажных работ нужны не только особые фитинги, но и специальный инструмент, позволяющий спаивать крепежи труб с переходниками.

Здесь на трубе холодного водоснабжения устанавливается тройник, к которому через запорный кран подсоединяется шланг, подающий воду в «автомат».

Подключение к водоснабжению в произвольном месте

В некоторых случаях удобно подключить стиральное устройство в определенном месте прямой трубы. Чтобы выполнить эту операцию, понадобится специальный переходник – муфтовая седелка, представляющая собой хомут из обоймы с резьбовым отводом.

Схема муфты-седелки
На этом рисунке представлено схематичное изображение муфты-седелки, при помощи которой можно подключить машину-автомат практически в любом месте прямой трубы

Приобрести подобный элемент можно в специализированных торговых точках, при этом важно обращать внимание на диаметр фитинга, который должен совпадать с размером трубы.

Муфта-седелка на трубе
Неотъемлемой частью седелки является разборная обойма: ее конструкция собирается на трубе в месте подключения стиралки к водоснабжению, при этом важно использовать надежную уплотнительную прокладку

Прочно зафиксированный на нужном фрагменте переходник перекрывает течение воды. После этого через патрубок седелки просверливается отверстие.

На отвод муфты накручивается вентиль (шаровой кран), который используется для подсоединения шланга, снабжающего водой стиральную машину.

Для большего комфорта при эксплуатации возможно также подключение к агрегату углового крана.

Нюансы использования стиралки без водопровода

Функционирование автоматизированных стиральных машин возможно в случае подачи воды под давлением. Отсутствие водопровода на даче или в частном доме не означает отказа от привычных удобств, поскольку в этом случае можно воспользоваться альтернативным решением.

Для пользования современной машинкой достаточно поднять на некоторую высоту (не менее одного метра) объемный водяной бак, ко дну которого нужно подсоединить шланг, ведущий к соответствующему отводу агрегата. Воду в емкость следует своевременно подливать.

Насосная станция на даче
Кардинально решить проблему можно с помощью покупки насосной станции. Правда, из-за высокой цены такой вариант обычно рассматривается при постоянном проживании в доме без водоснабжения

Этап #5 — подсоединение к канализации

Подключение стиральной машины к системе канализационным коммуникациям позволяет решить задачу слива грязной воды, которая остается после стирки.

Сделать это можно, применяя разные схемы:

  1. Временную, путем использования специального шланга, направляемого в унитаз или в ванну.
  2. Постоянную, предусматривающую устройство стационарного слива.

Первый метод очень прост: слив воды производится через шланг, прикрепляемый к кромке ванной, унитазу или раковины, что можно сделать при помощи специальных фиксирующих элементов.

Во втором случае возможны два варианта. Слив осуществляется при помощи сифона особой конструкции, в которой предусмотрен отдельный отвод для подключения стиралок-автоматов, размещенный под сифонным коленом.

Не стоит заменять подобное устройство обычным аналогом, поскольку в нем будет задерживаться отработанная вода, распространяя неприятный запах.

Схема подключения машинки к канализации
На этой схеме представлен вариант подсоединения «автомата» к канализационной системе с применением сифона особой конструкции, предусматривающей специальный отвод для шланга

Подсоединение стиральной машины можно выполнить и без сифона. При диаметре канализационной трубы в 4-5 см отвод для машины автомата возможно подключить непосредственно в этот элемент.

При этом S-изогнутый сливной шланг заводится в трубу так, чтобы он не касался сточных вод, а затем тщательно окружается уплотнителем и герметизируется. Расстояние от точки перегиба до пола должно превышать 0,5 м.

Максимальная длина шланга обычно указывается в прилагаемой к модели инструкции. Если выбрать деталь больших размеров, нагрузка на помпу резко возрастет, что может привести к непредвиденной поломке.

Если конструкция стирального агрегата не предусматривает наличия обратного клапана, то при монтаже модели действует ограничение по высоте, на которой находится шланг для слива.

Конкретную информацию производитель, как правило, приводит в руководстве по эксплуатации.

Этап #6 — подключение к электрической сети

Конкретные сведения, как правильно подключить только что купленную стиральную машину к электросети, можно прочитать в инструкции.

Особое внимание требуется уделять правилам безопасности, поскольку прибор имеет высокий уровень электропотребления (1,5 – 2,5 кВт), а также контактирует с водой.

Розетка для стиральной машины
Для подключения агрегата к электросети важно тщательно подобрать розетку. Устройство должно обязательно иметь заземление, кроме того, желательно выбирать модель с крышкой

Как правило, для подключения своими руками стиральной машины необходима трехпроводная розетка, в которой имеется фаза, ноль и тщательно заизолированный заземляющий провод.

Распределительный щит заземляется путем применения специальной шины сечением не менее 0,3 см.

При подключении желательно соблюдать несколько рекомендаций:

  1. Оптимальный вариант – индивидуальная подводка питания. В этом случае стиралка запитывается от распределительного щитка по отдельному вводу, а подача электроэнергии происходит по дополнительно проложенным питающим кабелям. Чтобы провода не портили интерьер, их можно поместить в аккуратные пластиковые короба.
  2. Применение специализированных приборов электрической защиты. Помимо обязательных автоматических выключателей в линию электропитания машины-автомата рекомендуется дополнительно вмонтировать устройство защитного отключения (УЗО).
  3. Строгое соответствие всех компонентов электрических схем требованиям/техническим/эксплуатационным характеристикам. Для проведения проводки важно применять трехжильные кабели, при этом площадь поперечного сечения должна превышать 1,5 кв.см.
  4. Подключение розетки по схеме, указанной в инструкции. Важно соблюдать обязательное условие – наличие защитного заземления. Подключение провода в обязательном порядке производится к заземляющей шине распределительного щитка.
  5. Подсоединение проводника к отопительным или водопроводным коммуникациям строго запрещено, поскольку это может привести не только к выходу машины из строя, но и к созданию аварийных ситуаций.
  6. Лучше отдать предпочтение розеткам с IP44-IP65 при выборе моделей, имеющим высокую степень безопасности; желательно, чтобы они имели крышку, защищающую от влаги, и керамическую основу.
  7. Следует избегать удлинителей, тройников и переходников при подключении стиральной машины: неизбежные в этом случае дополнительные соединения могут провоцировать повышение температуры в контактах, что ведет к поломке агрегата.

Нежелательно, чтобы розетка для машины-автомат находилась в помещениях с постоянной повышенной влажностью. Если хватает длины электрического шнура, питающее устройство лучше разместить в соседнем пространстве, например, коридоре.

Этап #7 — тестовое включение

Завершив все описанные выше работы, необходимо проверить правильность монтажа, запустив поочередно стиральную машину работать во всех режимах.

Проверка правильности подключения
Финишным этапом работ является проверка всех систем стиральной машины. Она должна проводиться строго по инструкции и затрагивать все стороны подключения

Для этого нужно осмотреть все собранные узлы, а затем провести пробный запуск машинки без белья, во время которого надо обратить внимание на следующие опции:

  • период времени (он должен быть небольшой), за который набирается бак;
  • отсутствие протечек;
  • корректное функционирование слива;
  • равномерное вращение барабана;
  • хороший отжим;
  • полноценный нагрев воды, который производится спустя 5-7 минут по завершению набора воды.

На всех этапах работы агрегата должны отсутствовать посторонние звуки.

Выводы и полезное видео по теме

Представленный ролик подробно объясняет процесс подсоединения агрегата к водопроводу, электросети и канализации.

Если возникла необходимость подключить слив стиралки к умывальнику, то подробную видеоинструкцию можно посмотреть в следующем ролике:

Тонкости подключения стиральной техники к канализации и системе водоснабжения своими руками без привлечения мастера разобраны в следующем видеоролике:

Точно следуя подробной инструкции, в которой пошагово расписано, как можно осуществить подключение стиральной машины ко всем коммуникациям своими руками, с установкой бытовой техники удастся справиться быстро и легко. Если же возникают сомнения в собственных силах, то лучше пригласить мастера из сервисной службы.

Комментарии посетителей
  1. Была ситуация, тоже связанная с подключением стиральной машины. Купили мы, значит, новую стиралку, и, чтобы не тратиться на установку, решили сделать это сами. В общем, через пару часов была залита вся ванная, да ещё и собирали воду как можно скорее, чтобы не затопить соседей. Верно говорится — скупой платит дважды) Но если руки откуда надо, то можно и попробовать, информация полезная.

  2. Сергей

    В самостоятельном подключении стиральной машинки ничего сложного нет. Конечно, идеальные условия, если у вас уже есть подготовленные вход и выходы на воду. В своей жизни мне 2 раза приходилось подключать стиральную машину. Первый раз в совмещенном санузле, второй — на кухне. В санузле я столкнулся с проблемой подачи воды. Решил просто: поставил тройник на подачу воды на бачок унитаза, а для выхода гофру кинул в тройник слива под ванну.
    А на кухне оказалось всё проще. Тройник ставил на подачу воды в машинку, выход вывел в сифон под раковиной.
    Балансировку я делал без уровня. Руками пробовал устойчивость, чтоб машинка не шаталась. Этого было достаточно.

  3. Валерий

    Когда переехали в квартиру, оказалось, что нужно было установить машинку, самостоятельно провести трубы. Особенность заключалась в том, что вода к унитазу, раковине и счетчикам была подведена с помощью гибкого шланга, вместо пластиковых труб. Пока решил не менять на ПВХ и без проблем подвел воду к стиральной машинке гибким шлангом (металлизированный).
    Балансировку делал по уровню.

Добавить комментарий
