Крепление раковины к стене: подробный поэтапный инструктаж

Раковина – необходимый элемент для любой ванной комнаты. В продаже можно найти множество самых разных моделей. Производитель предлагает оборудование интересных форм, выполненное из различных материалов. Его можно встраивать в мебель, размещать над стиральной машиной или крепить на стену.

Практика показывает, что крепление раковины к стене — наиболее востребованный вариант. Рассмотрим его поподробнее.

Как правильно определить размеры раковины?

Все сантехнические приборы можно условно разделить на несколько групп, отличающихся размерами:

  • Максимально компактные миниатюрные раковины, разработанные специально для небольших помещений.
  • Стандартное оборудование.
  • Комбинированные приборы. Могут объединять две или несколько раковин.
  • Нестандартное оборудование самых разных размеров и форм. Выполняется по индивидуальным проектам.

При размещении сантехнического оборудования в комнате обязательно учитываются три его основных параметра: глубина, ширина и высота. Только так можно подобрать прибор оптимальных размеров для конкретного помещения. Это очень важно, ведь слишком большая раковина займет много свободного места, а маленькой будет неудобно пользоваться. Важна не только ширина, но и глубина изделия.

Крепление раковины к стене
Размеры раковины должны точно соответствовать площади ванной комнаты, иначе ею будет очень неудобно пользоваться. Особенно это касается тесных санузлов

Для правильного выбора ширины раковины нужно помнить, что оптимальным вариантом считается 0,5-0,65 м. Такое оборудование хорошо вписывается в комнату средних размеров и не «съедает» в ней свободное пространство. Оно удобно для умывания и позволяет не разбрызгивать воду по полу. Неплохо такая раковина будет смотреться и в большом помещении, но здесь уместны и более широкие модели, решающие какие-то особые дизайнерские задачи.

Минимальная ширина продающихся в магазинах раковин составляет всего 0,3 м. Они, безусловно, недостаточно удобны в использовании, но для маленьких помещений других вариантов нет. При выборе сантехнического прибора нужно оценить и способ установки смесителя. Чаще всего он врезается в середину так называемой установочной площадки, где для этих целей предусмотрено специальное отверстие. Размеры установочной площадки тоже важны.

Если предполагается установка сдвоенной раковины, а это очень уместно в больших семьях, нужно выбирать такие модели, где расстояние между центрами двух устройств превышает 0,9 м. Иначе пользоваться таким оборудованием будет очень неудобно. Расстояние до стены тоже имеет значение. Практика показывает, что оптимальный вариант – 0,48-0,6 м. В этом случае нужно ориентироваться на длину руки того, кто будет пользоваться прибором.

Крепление раковины-кувшинки к стене
Раковины-«кувшинки» специально разработаны для закрепления над стиральной машиной. Так удается сэкономить место в небольших ванных комнатах

Сделать это просто. Нужно встать около раковины и вытянуть руку, ее противоположный край должен оказаться у кончиков пальцев или в районе середины ладони. Пользоваться таким оборудованием будет удобно.

Обратить внимание стоит и на глубину чаши. Чем она больше, тем меньше шансов на разбрызгивание падающей в нее воды. Лучшими в этом плане считаются модели типа «тюльпан» или «полутюльпан». Они достаточно глубокие. Хуже всего плоские «кувшинки», которые размещают над стиральными машинами и некоторые накладные раковины.

И последний важный нюанс: высота установки прибора. Она выбирается исходя из роста проживающих в доме. Желательно, чтобы всем было удобно пользоваться оборудованием. В среднем высота установки составляет 0,8-0,85 м. Консольные модели можно повесить на нужную высоту, тогда как приборы с пьедесталом нужно выбирать очень аккуратно. Высоту их установки изменить не удастся.

Все раковины делятся на две большие группы: с креплением на стену или на основание. Второй вариант предполагает наличие пьедестала, на который опирается чаша.

При закреплении раковины на стену вся ее масса приходится на крепления или на специальный каркас. Поэтому их нужно закреплять особенно тщательно. Такие модели крайне нежелательно монтировать на перегородки. В качестве основания стоит выбирать прочную несущую стену.В противном случае конструкция может попросту упасть на пол.

Консольные раковины отличаются тем, что подведенные к ним инженерные коммуникации остаются на виду. Это недостаточно эстетично, поэтому их стараются спрятать за каким-либо декоративным элементом. Как вариант можно установить красивые детали, например, хромированные, которые украсят интерьер комнаты.

Крепление к стене раковины на пьедестале
Раковины-тюльпаны опираются на пьедестал, поэтому вес чаши распределяется между настенными креплениями и установленным на пол основанием

Практичной разновидностью раковин с креплением на стену считаются «тюльпаны». Их чаша закрепляется к стене. Однако часть веса раковины берет на себя основание, которое еще называют пьедесталом. Большой плюс такого оборудования – скрытая подводка инженерных коммуникаций. Трубы укладываются внутри пьедестала. Недостатком конструкции считается отсутствие возможности регулировать установку чаши по высоте.

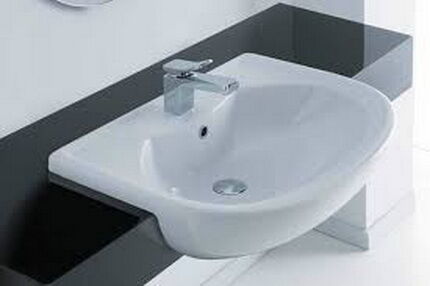

Тем, для кого это важно, можно приобрести так называемый «полутюльпан». Эта модификация предполагает, что пьедестал не опирается на пол. Он, как и чаша, крепится к стене. Такое основание короче, чем пьедестал стандартной раковины.  Но трубы подводки при этом все равно прячутся внутри основания.

Проводим подготовительные работы

Перед началом монтажа раковины необходимо точно определиться с местом, где она будет находиться, и с порядком подключения оборудования к инженерным коммуникациям. Еще раз тщательно вымеряем высоту расположения прибора и его ширину. При выборе места установки обязательно учитываем, что подход к раковине должен быть свободен. Кроме того, пользоваться ею должно быть удобно.

Если сантехнический прибор будет устанавливаться на место отслужившего устройства, последнее необходимо будет демонтировать. Сделать это нужно очень аккуратно и осторожно, чтобы не повредить старые канализационные и водопроводные трубы.

После демонтажа тщательно очищаем место будущей установки, готовим участки подключения инженерных коммуникаций. Специалисты рекомендуют по возможности избегать использования всевозможных переходников. Они ухудшают герметизацию соединений и портят внешний вид конструкции.

Крепеж для раковины
Крепление раковины на стену осуществляется при помощи специальных крепежей. Если они не продаются вместе с оборудованием, следует приобрести их отдельно

В некоторых случаях без переходников обойтись нельзя. Например, если приходится обустраивать соединение с очень старыми трубами. Тогда желательно приобретать качественные детали, максимально подходящие к трубопроводу.

Еще один момент. Важно правильно укомплектовать раковину, если она продается без сифона и других элементов. При этом нужно понимать, что сифон не относится к универсальным элементам. Для разных моделей оборудования предназначены разные сифоны. Например, тот, что подойдет для стального изделия, не годится для санфаянса.

Обычно добросовестный производитель комплектует раковину всем необходимым. Если это так, стоит убедиться в том, что все детали на месте. Желательно сразу же приобрести и подходящий смеситель.

Подробная монтажная инструкция

Начинаем с подготовки инструментов. Нам понадобятся:

  • ключ газовый;
  • отвертка;
  • ключи гаечные;
  • дрель со сверлом, оснащенным победитовым наконечником;
  • молоток;
  • уровень строительный;
  • маркер или карандаш.

Кроме этого нужно подготовить герметик, уплотнитель типа ленты Фум и крепежи. В продаже можно найти специальные наборы креплений для раковины. Если приобрести такой комплект от проверенного производителя, это будет лучшим вариантом.

Крепление раковины к стене на кронштейны
Некоторые модели раковин предназначены для закрепления на стене при помощи кронштейнов. В этом случае монтаж начинается с их установки

После того, как инструменты и материалы подготовлены, отключаем воду, как горячую, так и холодную. Можно приступать к работе.

Намечаем место крепления раковины

Начинаем с разметки. Первое, что нужно отметить на стене, это центральная горизонталь. Она станет верхней границей, по которой будет выставляться кромка сантехнического оборудования. При помощи уровня проверяем горизонталь. Короткими вертикальными линиями отмечаем ширину чаши. Далее замеряем толщину боковых стенок раковины и откладываем эту величину вниз от центральной горизонтали.

Обе метки соединяем линией, которая покажет высоту монтажа кронштейнов. После этого берем раковину и переворачиваем ее. Затем фиксируем на боковых стенках кронштейны. После этого прикладываем чашу к верхней горизонтальной отметке, прижимаем ее к стене. При этом следим, чтобы все ранее намеченные линии совпали. Вставляем маркер в отверстие, отмечаем места для установки креплений.

Устанавливаем крепления для кронштейнов

Берем дрель с победитовым сверлом и в намеченных местах готовим отверстия под крепежи. Их глубина должна немного превышать длину дюбелей, а диаметр быть чуть меньше, чем сечение втулок. Внутрь отверстий можно уложить немного клея, чтобы пробки-вкладыши держались лучше. При помощи молотка забиваем дюбели внутрь отверстий. Затем берем крепежи и поочередно вворачиваем их в пластиковое основание.

Монтируем кронштейны для раковины

На подготовленные крепежи устанавливаем кронштейны, которые являются опорами для чаши. Ставим на них раковину и, придерживая ее рукой, намечаем маркером места, где будут установлены крепежи, фиксирующие устройство к стене. Убираем чашу и готовим отверстия под крепления. Забиваем в них вкладыши и вворачиваем крепежи.

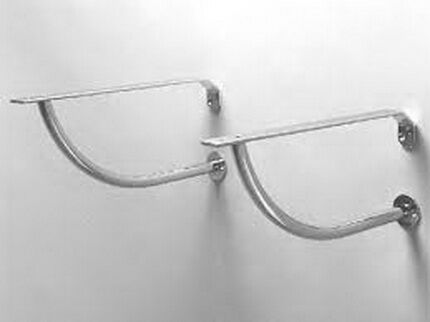

Закрепленные кронштейны
После того, как кронштейны установлены на стену, можно навешивать на них раковину, соблюдая размеры и четко следуя рекомендациям производителя

Перед установкой наносим на край чаши герметик, чтобы вода не протекала в зазор между стеной и раковиной. Как вариант можно использовать специальную пластмассовую планку, которая обеспечит максимальную защиту от воды. Приклеиваем ее на силиконовый герметик. Ставим раковину на место, но пока окончательно ее не фиксируем.

Ставим и подключаем смеситель

Нужно знать, что смеситель можно монтировать на установочную площадку до того, как раковина будет выставлена на место, или после этого. Каждый делает так, как удобно именно ему. В любом случае нужно помнить, что для установки смесителя понадобятся специальные материалы. Обычно производитель комплектует ими свои изделия. Если это не так, нужно будет докупить шпильки, гайки, шайбы и прокладки.

Перед установкой смесителя желательно внимательно прочитать инструкцию производителя и строго следовать его рекомендациям. Обычно в таких инструкциях подробно описывается процесс монтажа с учетом всех особенностей конкретной модели. Сначала смеситель нужно собрать в единый узел. При этом обязательно используются вкладки и уплотнители. Перед сборкой на излив обычно надевается уплотнительное кольцо.

Гайки со шпилек необходимо снять, после чего поставить смеситель на место. Предварительно под прибор укладывается герметизирующее кольцо и в отверстие на установочной пластине протягивают соединительные шланги. Оборудование фиксируется на раковине при помощи прижимной гайки. Делается это очень аккуратно, чтобы не перетянуть гайку, иначе раковина может треснуть.

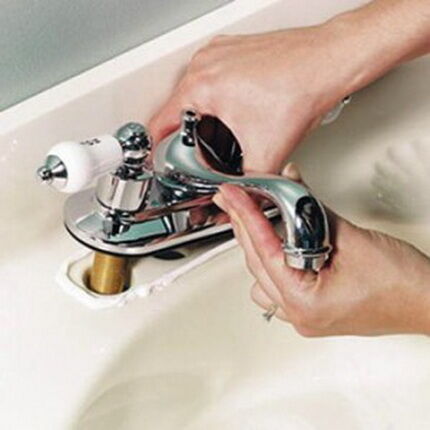

Смеситель с крепежом
При покупке смесителя следует внимательно проверить его комплектацию. Желательно, чтобы в ней присутствовали все необходимые для монтажа элементы

Если муфты трубопровода и оси входа смесителя не стыкуются, соединение выполняется при помощи специальных эксцентриковых переходников. Они имеют разный диаметр резьбы на противоположных концах. Прижимная гайка сначала закручивается вручную, потом ключом на половину оборота. Чаще всего этого вполне достаточно.

После того, как смеситель закреплен на месте, можно подключать его к водопроводу. Чаще всего для этих целей используются гибкие подводки. Присоединяем их к трубам. К левому шлангу подводим горячую воду, к правому – холодную. Гайки сначала закручиваем вручную, после чего подтягиваем разводным ключом. Для уплотнения соединения обязательно используем ленту Фум или аналогичный материал.

Подмотка выполняется по ходу резьбы. Важный нюанс: длина гибких шлангов. Она не должна быть слишком большой, иначе ни будут некрасиво провисать. Также она не может быть чересчур маленькой, иначе шланг будет натянут, что станет причиной его преждевременного выхода из строя. Кроме того, шланги должны лежать ровно, без перекручиваний и перегибов.

Крепление раковины к стене
Подобранный по стилю и размерам смеситель для раковины устанавливается на подготовленное посадочное место и аккуратно фиксируется прижимной гайкой

После окончания работ необходимо провести проверку качества соединений. Сделать это нужно после того, как будет подключен сифон, поскольку придется подать воду на смеситель. В ходе проверки внимательно отслеживается возможное наличие воды на соединениях гибкой подводки и возле смесителя. Если это так, то гайки нужно слегка подтянуть ключом.

Подключаем сифон к канализации

В продаже можно найти разные модели сифонов, при монтаже каждой из них возможны нюансы, поэтому следует внимательно изучить инструкцию по установке от производителя. Рассмотрим самый простой вариант с универсальным гофрированным сифоном.

Сначала разбираем сифон и проверяем его на наличие прокладок, прочность резьбы и отсутствие мусора внутри узла. В процессе монтажа желательно умеренно смазать резьбу и прокладки герметиком, так защита от протекания будет еще надежней.

Сифон со специальной толстой прокладкой одной рукой прижимаем к сливу. Нужно сделать это так, чтобы прокладка без смещений и зазоров плотно прилегала к сливу по всему его периметру. Второй рукой вставляем в сливное отверстие сеточку, винт и прокладку. Аккуратно «наживляем» винт, затем его дотягиваем. Закрепляем гофру. Для этого вставляем ее в сливной раструб сифона и осторожно стягиваем барашковой гайкой.

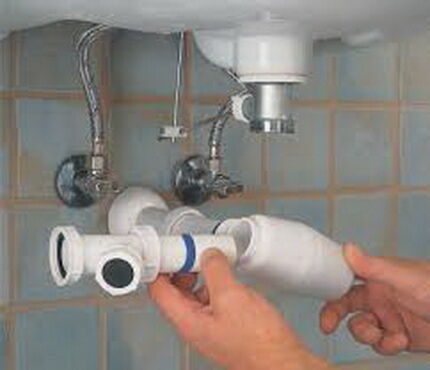

Сборка сифона
В процессе сборки сифона обязательно умеренно смазываем герметиком все соединения и уплотнения, чтобы избежать протечек и необходимости постоянно подкручивать детали

Соединяем сифон с канализационным трубопроводом. Для этого вставляем специальный резиновый уплотнитель внутрь трубы, в него устанавливаем раструб гофры. Важный момент: гофрированная труба должна лежать ровно, без перегибов и скручиваний. На этом монтаж сифона закончен. Можно провести пробный пуск воды и проверить, нет ли протечек. Если где-то подтекает жидкость, следует немедленно исправить дефект.

Подобным же образом закрепляется раковина без кронштейнов. Отличается процесс монтажа тем, что она фиксируется непосредственно на стену, поэтому в процессе разметки отмечаются места установки креплений, сверлятся отверстия и забиваются дюбели. Затем раковина прикладывается к стене и фиксируется на этом месте специальными крепежами.

«Тюльпаны» и «полутюльпаны» закрепляются аналогично. Их отличительная особенность – наличие пьедестала, на который укладывается чаша. Важно правильно определить высоту установки такой раковины, потому что она должна точно соответствовать высоте пьедестала. После того, как чаша будет установлена на крепление для раковины, под нею устанавливается основание-пьедестал.

Фото-руководство по установке раковины-тюльпана

Несмотря на то, что основная нагрузка раковины с пьедесталом распределяется на ножку-опору, чашу сантехнического прибора все равно крепят к стене:

Монтаж раковины-«кувшинки»

Плоские «кувшинки» предназначены для установки над стиральной машиной. Нужно понимать, что далеко не всякую модель «стиралки» можно установить под раковиной. Обычно это компактные невысокие приборы. Некоторые компании их специально разрабатывают и производят. Оптимально, чтобы раковина шла в комплекте с таким устройством. В таком тандеме приборы обычно идеально дополняют друг друга.

Расположение слива
Особенностью раковины-«кувшинки» считается расположение слива, который должен размещаться максимально далеко от стиральной машины в целях сохранения его целостности

Если это не так, раковину нужно выбирать очень внимательно. Она должна перекрывать стиральную машину минимум на 10 см. Так последняя будет надежно защищена от водяных брызг. Еще один важный момент – наличие специального слива, который должен располагаться максимально близко к задней или боковой стенке прибора. Различают две разновидности такого слива:

  • Круглый. Сифон плоского типа размещается непосредственно под отверстием слива. Вода уходит быстро, засоряется такая конструкция крайне редко. Значимый минус – сифон устанавливается над стиральной машиной, что чревато проблемами с проводкой и замыканием при возникновении аварийной ситуации.
  • Щелевидный. Сифон закрепляется за стиральной машиной в задней стенке чаши, поэтому при протечке вода не попадет на электрический прибор. Однако сливное отверстие очень узкое и часто забивается.

В целях безопасности можно поискать раковину с переливом, что позволит дополнительно защитить стиральную машину от воды.

Монтаж раковины -кувшинки"
Монтаж раковины-«кувшинки» начинается с закрепления кронштейнов, на которые впоследствии навешивается чаша. Канализационные отверстия для слива должны находиться как можно ближе

Процесс монтажа «кувшинки» проводится следующим образом:

  1. Размечаем стену. Для этого проводим горизонталь, обозначающую верхний край прибора. Чтобы линия была строго горизонтальной, используем уровень. Примеряем чашу к проведенной линии, следим, чтобы между машиной и раковиной оставался зазор достаточной величины. Если все в порядке, намечаем отверстия под крепления.
  2. Сверлим отверстия, монтируем крепежи. В данном случае используем дюбельные крепления или анкерные болты.
  3. Ставим на место кронштейны. Они фиксируются на месте болтами. Их сначала плотно не затягиваем, оставляем зазоры около 0,5 см.
  4. Заднюю часть раковины обрабатываем герметиком, чтобы защитить стык между нею и стеной от воды. На соприкасающиеся с поверхностью чаши части кронштейна тоже наносим герметик.
  5. Ставим раковину на место. Для этого проушины сантехнического прибора надеваем на металлические крюки, после чего фиксируем устройство на месте с помощью анкеров или дюбелей.
  6. Проверяем надежность крепления раковины, после чего подтягиваем болты, которые закрепляют кронштейны.

На следующем этапе к раковине подключается сифон. Это нужно сделать до того, как крепления кронштейнов будут окончательно затянуты.

Крепление раковины с плоским сифоном к стене
Для «кувшинок» чаще всего используются специальные плоские сифоны. Перед монтажом такого прибора желательно ознакомиться с инструкцией производителя

Существует несколько модификаций сифонов для «кувшинок», процедура их монтажа может несколько разнится. В общих чертах работа выполняется в следующем порядке:

  1. Находим сборочную инструкцию и в соответствии с нею собираем сифон. Все резьбовые соединения и уплотнительные элементы обязательно промазываем силиконом. Осторожно затягиваем резьбу, чтобы не сломать пластиковые элементы.
  2. Патрубок сифона, предназначенный для подключения к стиральной машине, надеваем на сливной шланг. Чтобы соединение было прочным, затягиваем его хомутом с винтовой затяжкой. Проверяем его надежность. Если она недостаточна, напор сливаемой из машины воды может сорвать шланг.
  3. Выпуск сифона подключаем к канализационной трубе. Гофрированную трубу желательно дополнительно изогнуть и закрепить в таком положении мягкой проволокой или изолентой. Это даст возможность исключить вероятность появления неприятного канализационного запаха, что частенько случается при установке «кувшинок», оснащенных плоским сифоном.

Конструктивные особенности раковины не всегда позволяют монтировать смеситель на чашу. Его в таком случае устанавливают на стену или на борт ванны, чтобы использовать попеременно с одним и другим сантехническим прибором. Важно, чтобы длина излива устройства была достаточной для таких манипуляций. В редких случаях раковина оснащается отверстием под смеситель.

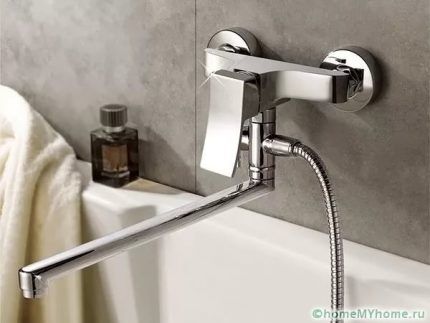

Модель с длинным изливом
Если предполагается использовать один смеситель двойного назначения — для ванны и раковины, следует выбирать модели с длинным изливом

Монтаж смесителя производится в строгом соответствии с инструкцией производителя после установки сифона и окончательно закрепления раковины на кронштейнах. В процессе монтажа особое внимание уделяем качественной герметизации. Все уплотнения обязательно обрабатываются герметиком. Резьбовые соединения уплотняются лентой Фум или специальной сантехнической паклей и пастой.

Гайки на гибкой подводке выполнены из цинковых сплавов и достаточно хрупки, поэтому затягивать их нужно очень аккуратно, иначе можно сломать. По окончанию монтажных работ проводим пробный пуск воды. Внимательно осматриваем все соединения, в случае обнаружения течи немедленно исправляем все недочеты.

Выводы и полезное видео по теме

Предлагаем посмотреть полезные видеоматериалы по теме статьи.

Нюансы грамотной установки раковины:

Советы мастера по подключению сифона:

Монтаж и подключение раковины над стиральной машиной:

Самостоятельная установка раковины – достаточно простое мероприятие. С ним без посторонней помощи справится даже начинающий сантехник. Важно делать все аккуратно и в точном соответствии с инструкциями, тогда вновь установленный сантехнический прибор будет служить долго, не требуя ремонта и дополнительного обслуживания.
