Зажимы для проводов: существующие виды зажимов + подробная инструкция по соединению

Электротехнические работы, связанные с электрическими сетями, неизбежно сопровождаются исполнением монтажа, техобслуживания, ремонта. В свою очередь перечисленный сервис традиционно заставляет использовать зажимы для проводов разной конфигурации.

Это, как правило, относительно мелкие детали, рассчитанные на работу с разными видами и размерами проводников. База существующих зажимов велика. Охватить весь ассортимент таких аксессуаров достаточно сложно.

Однако есть так называемый «популярный» набор, который применяется наиболее часто. Рассмотрим такой набор подробнее.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары — зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 — простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.

Простой винтовой зажим
Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 — зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.

Зажим пластинчатого типа
Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.

Зажим рычажного типа
Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 — соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.

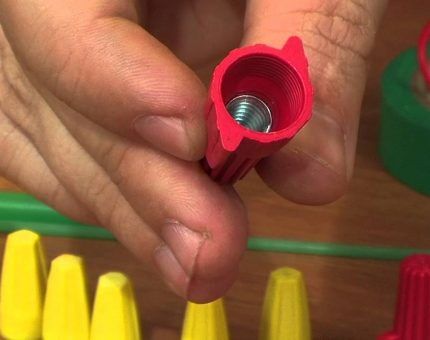

Зажим колпачкового типа
Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  1. Конусообразная прямая форма без упорных выступов.
  2. Конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 — прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.

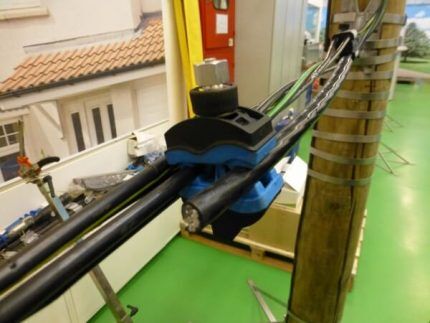

Прокалывающий зажим
Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 — зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.

Болтовое соединение разных проводов
Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Зажимы иного предназначения

Помимо конструкций зажимов предназначенных под соединения электрических проводников, существует разновидность подобного рода аксессуаров под иные цели.

Зажимы анкерного исполнения под крепление

Конструкции зажимов для крепления (подвеса) проводов сечением 2 – 25 мм2 в количестве от двух до четырех жил. Конструктивно анкерный аксессуар состоит из полимерного корпуса, наделённого саморегулируемым зажимным клином.

Зажим анкерного типа
Устройство, конструкция которого также предполагает выполнение роли зажима. Однако в этом случае речь идёт уже не о соединении проводников, а о способе монтажа – закрепления в подвесном состоянии

Выпускаются две конфигурации анкерных зажимов:

  1. Под самонесущие системы.
  2. Под изолированную несущую нейтраль.

Механизм имеет легко открывающуюся дужку, благодаря чему удобно и просто устанавливать зажим на кронштейны, зацепы, крюки с последующим закреплением на теле зажима электрических проводов.

Зажимы для проводов под тестовые нужды

Часто практика электроники и электрики предполагает использование зажимов так называемого «тестового» назначения. Традиционно такими аксессуарами выступают «крокодилы» — зубчатые раздвижные (нажимные) металлические конструкции.

Зубчатая часть такого зажима остаётся открытой, тогда как часть под нажим изолируется ПВХ материалом.

Зажим типа крокодил
Ещё один вариант исполнения зажимающих элементов, принадлежащих классу тестируемого оборудования. Так называемые зажимы типа «крокодил» используются для организации временного контакта, например, для измерения напряжения

Используются такие аксессуары для временного крепления (зацепления) к проводам, к примеру, с целью измерения тока или напряжения сети.

Этот вид зажимов можно условно разделить на две категории – для низковольтной электроники и для высоковольтных электрических сетей. Обе категории отличаются одна от другой граничными техническими параметрами по току.

Инструкция по соединению проводов зажимом

Собственно, порядок исполнения работ, в данном случае, — соединение проводов с помощью различных типов зажимов, простой и понятный. Его вполне можно выполнить своими силами.

Первым делом потребуется вывести рабочие проводники к месту сопряжения. И снять изоляцию на участке ввода в гильзу зажима.

Далее тщательно зачистить оголенную концевую часть до характерного блеска.

Зачистка изоляции провода
Процедура зачистки концевой части провода перед созданием соединения с помощью винтового зажима. Стоит отметить – такую процедуру значительно удобнее выполнять специальным инструментом для съема изоляции

Теперь предстоит вставить подготовленные концы внутрь гильзы зажима и закрепить. При необходимости такое соединение можно дополнительно заизолировать.

Процедура зажима проводников
Процедура зажима вставленных в гильзы зачищенных частей проводов. Точно такая же операция выполняется по встречной стороне колодки. Зачастую работу с зажимами проводят в силовых щитах или распределительных коробках

Ещё проще осуществляется работа по соединению проводников, когда используется зажим прокалывающего типа или по типу самоустанавливающегося пружинного зажима типа ВАГО.

Выводы и полезное видео по теме

Как соединять провода и какими пользоваться аксессуарами в том или ином варианте скрепки? Об этом в подробностях рассказывает и показывает видеоролик:

Разнообразие механических элементов, исполняющих роль надежного зажима, существенно облегчает производство монтажных и наладочных работ. Благодаря использованию таких элементов, повышается уровень безопасной эксплуатации электросетей. Единственный нюанс – правильное применение таких аксессуаров, так как несоответствие технических возможностей грозит свести на нет все преимущества зажимов.
