Схемы электропроводки в частном доме: правила и ошибки проектирования + нюансы разводки электрики
Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.
Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего — в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.
Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.
Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.
Содержание статьи:
Общие правила проектирования электросети
Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.
Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.
Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.
Начать следует с указания мест установки таких элементов, как:
- розетки;
- выключатели;
- распределительные коробки;
- осветительные устройства;
- мощные бытовые приборы;
- электрощиток.
На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.
Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.
Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:
Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.
Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.
Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.
Рекомендации по выбору проводов
В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.
Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.
Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.
Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:
- осветительные контуры – 3*1,5 мм² или 3*2 мм²;
- розеточные группы – 3*2,5 мм²;
- электроплита/духовка – 3*4 мм²;
- кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
- отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).
Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.
Разбор схем электропроводки

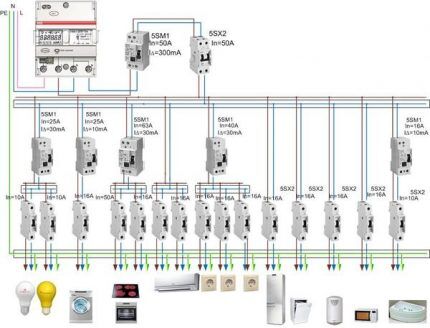

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.
Вариант #1 – общая схема-план для всего дома
Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и УЗО, подсчитать общее количество электролиний, ведущих к щиту.
Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.
Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.
Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также монтируют электрощиток. Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².
Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать распределительную коробку. В ней соединяют вводный кабель с линией освещения и розеточной группой.
Вариант #2 – образец монтажной схемы
Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.
Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.
Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.
Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.
Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.
Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать общепринятые обозначения электросхем, чтобы впоследствии самому разобраться в проекте.
Вариант #3 – техническое решение для небольшого дома
Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.
Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.
Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².
С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.
Вариант #4 – электросхема для подвала/гаража
Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.
Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

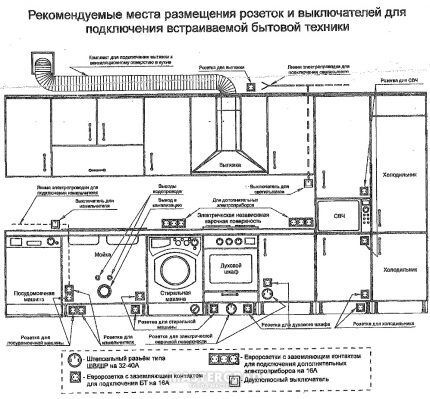

Вариант #5 – принципы кухонной разводки
Схема электрики для кухни в частном доме практически не отличается от аналогичной схемы для городской квартиры.
Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.
При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.
Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.
Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать степенью защиты от IP44 или выше.
Обзор частых ошибок проектирования
Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.
Каких ошибок следует избегать:
- использовать некачественную продукцию без маркировки и сертификации;
- производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
- закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
- в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
- проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
- планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
- составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.
Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.
Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.
Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.
Выводы и полезное видео по теме
Разбор поэтажной схемы:
Правила составления схем электромонтажа:
Описание схемы устройств на распределительном щите:
Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.
