Виды и типы выключателей света: обзор по вариантам подключения + разбор популярных брендов

Невозможно даже представить себе свой дом без приборов освещения. Еще бы, современный человек не может находиться в темноте. Он любит свет. Для каждого светильника или отдельной лампы необходим выключатель, иначе она не будет работать.

Были разработаны самые разные виды и типы выключателей света, чтобы избалованный комфортом человек смог выбрать для себя наиболее удобные варианты. Попробуем в них разобраться.

Выключатель: для чего он нужен

Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода. Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.

Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.

Основная задача устройства  – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.

Схема подключения выключателя
Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства — замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Способы коммутации, использующиеся в выключателях

При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.

Механизм с винтовым зажимом

Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.

Винтовой зажим
Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами

Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.

Механизмы с пружинным контактом

Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.

Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.

Способ установки выключателя

Устройство может быть установлено различными способами, исходя из этого их делят на два типа.

Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются для работы с внешней проводкой, но могут быть подключены и к скрытой.

Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах.

Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид. Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.

Степень защиты корпуса

Бытовые выключатели эксплуатируются в различных условиях, поэтому их корпуса могут быть выполнены в разных по степени защиты вариантах. Существует ГОСТ, регламентирующий эту степень. В электрике принята система маркировки IP, характеризующая защищенность корпуса от попадания воды и твердых частиц к токоведущим элементам. Она наносится на выключатель и указывается в сопровождающей документации.

Маркировка степени защиты
Все электроустановочные устройства имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая наглядно показывает эту степень. Она может наноситься непосредственно на корпус изделия

Собственно маркировка представляет собой запись буквенно-цифрового вида. Первыми наносятся буквы IP, указывающие на тип маркировки. Далее стоит цифра, которая обозначает степень защиты от загрязнений.

Низшая обозначена нулем, высшая – шестеркой. Приборы из «нулевой» группы не имеют никакой защиты от попадания пыли, устройства с цифрой 6 на корпусе полностью от нее защищены. Они отлично работают даже в помещениях, где присутствует высокий уровень запыления.

Вторя цифра маркировки обозначает действующий уровень защиты от влаги. Здесь присутствуют цифры от нуля и до девяти. Первая группа выключателей оснащена корпусом, лишенным защиты от влаги. Последняя указывает на наивысшую степень защиты.

Такие устройства могут нормально функционировать при условии полного погружения в воду, в том числе и в горячую. После этих двух цифр могут стоять еще и буквы, дающие дополнительную информацию. Но для выключателей они практически не используются.

Учитывая эту маркировку, следует выбирать выключатели для разных по назначению нежилых и жилых комнат. Например, для спален и гостиных будет вполне достаточно защиты корпуса IP20, в сырых помещениях и санузлах следует устанавливать устройства с IP44, можно выше.

Для саун, бань или душевых подойдут приборы с IP54. Аналогичные устанавливаются на улицах, в неотапливаемых и запыленных помещениях. В последнем случае степень защиты может быть и выше.

Способ управления устройством

Вариантов управления выключателем очень много, что объясняется удобством использования устройства. Исходя из этого, различают такие типы коммутаторов.

Особенности клавишных приборов

Конструктивно такие коммутаторы состоят из стационарно закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Последняя работает на сжатие либо на растяжение. Исходя из этого, различают две вариации клавишных приборов. В первом используется шарик, который при нажатии на клавишу начинает движение по качающемуся коромыслу.

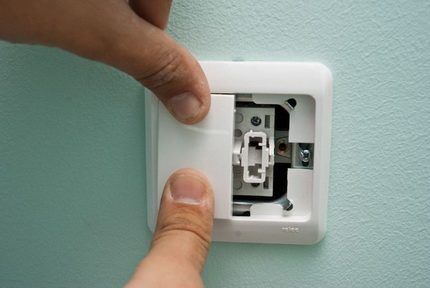

Клавишный выключатель
Выключатели с двумя и более клавишами особенно удобны для управления несколькими осветительными группами. К примеру, это могут быть группы ламп в многорожковой люстре

Он проходит ось и перекатывается по плечу коромысла, тем самым передвигая оснащенный контактами подвижный механизм в противоположную сторону. Второй тип клавишного выключателя оборудуется подпружиненной рамкой. Она имеет возможность качаться на своей оси, тем самым разрывая либо создавая электрический контакт. Вне зависимости от типа устройства переключение выключателя производится нажатием на клавишу.

Такие коммутаторы характеризуются длительным сроком службы. При условии грамотно подобранных параметрах и правильной эксплуатации они могут безотказно работать несколько десятков лет. Стоимость клавишных устройств невелика. Они выпускаются в накладном либо во встраиваемом исполнении. В продаже можно найти сложные конструкции, когда на одном основании закреплено две и более клавиши. В некоторых случаях они могут быть очень удобными в эксплуатации.

Коммутаторы шнурового типа

Были очень популярны в 70-80 года прошлого века, но в различных вариациях используются и сегодня. Их основная особенность – наличие прочного шнурка, который выходит из корпуса выключателя. Собственно выключить/включить его можно дернув за этот шнурок. Последний закреплен на поворотном рычаге, а он, в свою очередь, взаимодействует с двигающейся контактной колодкой.

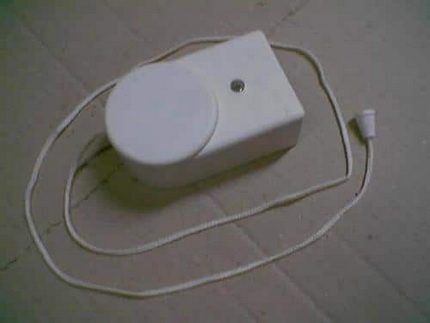

Шнуровой выключатель
Выключатели шнурового типа сегодня используются нечасто. Они достаточно удобны для светильников, расположенных над спальным местом, рабочим столом и в других подобных местах

После того, как шнур будет отпущен, закрепленная в корпусе пружина распрямляется и возвращает колодку на прежнее место. Интересная модификация шнурового устройства – прибор для управления двумя или более группами лампочек. Они реагируют на количество натяжений шнурка. При первом включается один из осветительных блоков, при втором – следующий и так далее. Выключение осуществляется в обратном порядке.

Кнопочные выключатели в стиле ретро

Выключатели кнопочного типа функционируют по принципу ключа. Это означает, что первое нажатие на кнопку замыкает контакты, второе – размыкает. Существуют разновидности таких коммутаторов, которые работают с так называемыми кнопками самовозврата, когда устройство функционирует без удержания кнопки. В этом случае дополнительно подключается релейная схема, управляющая освещением.

Кнопочные коммутаторы успешно работают во всевозможных напольных и настольных осветительных приборах. Встречаются они и в настенных моделях, но в этом случае кнопку заменяет подпружиненный рычаг. Такие устройства долговечны и надежны. Особенно удобны модели с декоративной увеличенной кнопкой, обычно они устанавливаются на основании напольных торшеров.

Инновационные сенсорные модели

Такие устройства работают без какого-либо механического воздействия. Для замыкания/размыкания цепи достаточно легкого касания специальной чувствительной панели, расположенной на внешней стороне прибора. Такие панели способны работать либо в режиме кнопки, либо в режиме ключа. Конструкция сенсорного коммутатора включает электронную схему, работающую на полупроводниках, чувствительного элемента и собственно коммутатора.

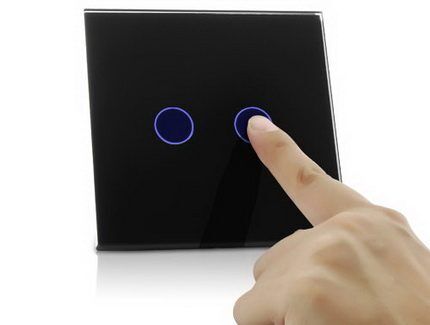

Сенсорный выключатель
Сенсорный выключатель представляет собой достаточно сложное устройство, способное реагировать на легкое прикосновение. Очень удобен в использовании

Сенсорный элемент реагирует на тактильный контакт и отправляет полученный сигнал электронной схеме. Она преобразует его в команду, понятную для исполнительного органа, который ее и выполняет. Сенсорные устройства универсальны. Они могут оснащаться дополнительными датчиками и реагировать на их сигналы, или работать дистанционно.

Приборы с дистанционным управлением

Эти коммутаторы дают возможность управлять светильником на расстоянии. Для этого используется специальный пульт, который по радиоканалу передает команды на осветительный прибор. Собственно выключатель в этом случае является приемником, оборудованным коммутационными контактами, которые врезаются в питающий провод светильника.

В случае если приходится управлять светодиодными или люминесцентными лампами, к блоку питанию подают нуль и фазу.

Выключатель с пультом ДУ
Устройство размыкает/замыкает цепь, по сигналу, передаваемому с пульта дистанционного управления. В среднем мощности такого сигнала хватает на 25 м

Пульт может иметь различное исполнение, чаще он изготавливается в виде небольшого брелка. Дальность его работы во многом зависит от материалов, из которых возведено здание, и от его конструкции. В среднем мощности такого излучения достаточно, чтобы преодолеть порядка 20-25м. Пульт не сможет работать без питания, которое осуществляется от батареек. В такой схеме управления могут быть задействованы микропроцессорные контроллеры. Это даст возможность использования дополнительных функций: таймер, регулирование интенсивности света и др.

Выключатели с встроенными датчиками

В конструкцию таких устройств входят детекторы, анализирующие определенные параметры среды. Это может быть отсутствие либо наличие движения достаточно крупного объекта в зоне ответственности или интенсивность освещения. Сигналы от датчика поступают к контроллеру, который их анализирует. Как только будут зафиксированы определенные заранее параметры, исполнительному органу отправляется сигнал.

Выключатель с датчиком
Такой выключатель не только выполняет свою прямую функцию, но и помогает владельцу экономить электроэнергию. Он включается только при наличии движения в зоне его ответственности

После чего контакты цепи замыкаются/размыкаются. Такие выключатели чаще всего можно программировать. То есть пользователь может самостоятельно задавать параметры срабатывания устройства. Устройства очень удобны в эксплуатации и позволяют существенно экономить энергоресурсы, поскольку срабатывают только тогда, когда есть реальная необходимость включать освещение.

Проходные или перекидные устройства

Выключатели такого типа можно считать разновидностью клавишных моделей. Их основное отличие – они не размыкают/замыкают контакты, а переключают их. В результате загорается или гаснет одна из подключенных к такому выключателю ламп. Перекидные устройства дают возможность управлять освещением сразу из нескольких удаленных друг от друга мест. К таким выключателям можно подсоединять один или несколько осветительных приборов.

Популярные производители: кого предпочесть

Качество выключателей, как и любой другой продукции, во многом зависит от производителя. Заслужившие хорошую репутацию компании строго следят за качеством своих изделий, гарантируя покупателям длительную беспроблемную службу своей продукции. Поэтому при выборе выключателя для своего дома важно обращать внимание на этот момент и по возможности выбирать изделия от известного производителя. Поговорим о лучших из них.

Компания Legrand из Франции

Французский бренд вышел на рынок в середине 19 в. со столовым фарфором. После того, как появилось электричество, фарфор стал востребован как изолятор, фирма занялась продукцией для электрики. Руководство изначально сделало ставку на использование в производстве новейших технологий, что дало хорошие плоды – компания входит в пятерку лучших европейских производителей электрики.

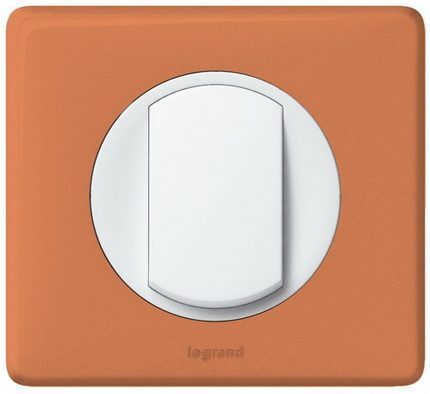

Выключатель Легранд
Корпуса выключателей бренда Легранд выполняются только из самозатухающего пластика, что делает их максимально безопасными в процессе эксплуатации

Продукция Легранд известна более чем в 150 странах мира, она продается под различными торговыми марками в числе которых Контактор, BTicino, Sarlam, Legrand и другие. Изделия компании отличает высочайшее качество, безопасность и надежность. Ассортимент продукции очень широк, он включает самые разные виды настенных выключателей. Среди них можно найти традиционные модели, а так же необычные комбинированные устройства.

Они представляют собой трехклавишный либо стандартный выключатель, установленный в общем корпусе с розеткой. Компания уделяет особое внимание качеству комплектующих. Кроме того, корпуса всех приборов, вне зависимости от их стоимости, выполняются только из самозатухающего пластика. Это значительно увеличивает безопасность эксплуатации устройств. Легранд выпускает приборы самого разного дизайна, которые вписываются в любые интерьеры.

Шведская фирма АВВ

Появилась в конце прошлого века в результате слияния двух крупных шведских концернов. Сегодня это один из лидеров производителей электроустановочных изделий. Их отличительная черта – высочайшая безопасность и качество. Бренд предлагает удобные модульные решения, позволяющие собирать необходимые вариации из предлагаемых элементов. Для производства корпусов используются только ударопрочные, устойчивые к уф-излучению материалы.

Выключатель бренда АВВ
Изделия бренда АВВ отличает не только высочайшее качество, но и стильный дизайн. Правда, стоимость таких электроустановочных приборов достаточно велика

Среди них и натуральные, такие, как сталь, дерево или бронза. Конструктивная простота изделий предполагает простой и быстрый монтаж. Ассортимент бренда АВВ включает несколько линеек продукции, каждая из которых имеет особенный легко узнаваемый дизайн. К примеру, Reflex выполнена в традиционных строгих геометрических формах, а вот Impuls имеет мягкие закругленные линии.

Коллекции электроустановочных изделий отличаются разнообразием. Причем даже в базовых коллекциях производитель предлагает не только стандартные решения. К примеру, во всех присутствуют рамки с флуоресцентным покрытием, которые в темноте подсвечивают корпус прибора. Продукция АВВ отличается высокой стоимостью, что некоторые относят к значимым недостаткам.

Бренд из Франции Schneider Electric

Основанная в 19 в. как компания по производству вооружений, давно освоила рынки электроэнергетики и вышла в лидеры производства электроустановочных изделий. В ассортименте продукции Шнейдер выключатели со световой индикацией, проходные, с дистанционным управлением, с датчиками и другие сложные вариации. Причем все они отличаются высочайшим качеством.

Продукция Шнейдер
Компания Шнейдер наладила выпуск комбинированных электроустановочных приборов, собранных на общем основании

Фирменное отличие продукции Шнейдер – наличие пружинных контактов из бронзы. Это позволяет отказаться от использования дополнительного зажима и при этом не потерять качество создаваемого контакта. Благодаря этому монтаж изделий французского бренда предельно простой и быстрый. Дизайн электроустановочных устройств отличается широким разнообразием. Здесь можно найти интересные модели в разном диапазоне: от лаконичной классики до броского авангарда.

Все коллекции бренда включают съемные рамки горизонтального и вертикального типа различных расцветок. Продукция компании представлена несколькими модельными линейками. Очень популярна Unica, предлагающая модульные устройства, позволяющие создавать на базе унифицированного посадочного места самые разные комбинации элементов.

Изделия от Шнейдер отличаются высокой стоимостью, причем это касается даже стандартных моделей, не говоря уже о дизайнерских моделях.

Выводы и полезное видео по теме

Все, что необходимо знать о выключателях:

Сравниваем электроустановочные устройства от разных производителей:

Что обозначает маркировка степени защиты корпуса:

Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения. Производители выпускают изделия различного оформления, что позволяет им легко вписываться в интерьеры самого разного стиля. Среди разнообразия моделей легко подобрать для себя максимально подходящий вариант, нужно только определить, какой именно выключатель нужен для существующих условий эксплуатации.
