Умные выключатели: виды, маркировка, как выбрать и правильно подключить

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Людмила Гудкова
Последнее обновление: Апрель 2019

Для обеспечения комфортного образа жизни в современных домах все чаще используются высокотехнологичные приспособления и приборы с обширным набором опций. К подобным устройствам относятся умные выключатели, функционирующие в автоматическом режиме. С особенностями их работы стоит ознакомиться, согласны?

В предложенной нами статье детально описан принцип действия и особенности применения интеллектуальных выключателей, работа которых регулируется дистанционно — с помощью планшета, смартфона, компьютера. Даны советы по выбору, разобрана специфика маркировки. Приведен рейтинг лидирующих в сегменте производителей.

Принцип работы интеллектуального прибора

В наборе Wi-Fi выключателя имеется два устройства: приемник и передатчик. Первый прибор представляет собой миниатюрное реле, управлять которым можно с помощью смартфона либо ДУ-пульта. Зафиксировав поданный сигнал, реле замыкает цепь электропроводки.

Приспособление, имеющее компактный размер, обычно устанавливается вблизи осветительного прибора, например, под натяжным потолком. Реле также может монтироваться в распределительный щиток или внутрь светильника.

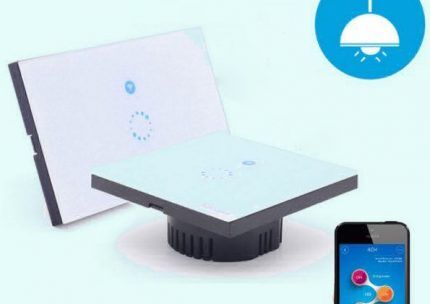

Схема работы интеллектуального прибора
Схема действия интеллектуального прибора, работающего по сигналу смартфона. Посланная с управляющего прибора команда передается непосредственно на источник света, благодаря чему зажигается лампа

Функции передатчика выполняет выключатель, конструкция которого оснащена небольшим электрогенератором. При нажатии клавиши либо отправки определенной команды со смартфона в устройстве вырабатывается электроток, который трансформируется в радиосигнал.

Помимо отдачи команды, прибор также фиксирует информацию, подтверждающую о выполнении приказа. Сведения могут передаваться на контроллер, отвечающий за работу системы, или непосредственно на смартфон.

Схема подключения умного выключателя
Схема подключения радиопередатчика, который является важной частью интеллектуального устройства, управляемого при помощи смартфона или дистанционным пультом с радиоуправлением

Интеллектуальный выключатель может заменять традиционное выключающее устройство или дополнять его. Это позволяет сохранять обычные функции прибора, а именно включение/выключение света при помощи кнопки либо клавиши. Одновременно он приобретает «умные» опции, о которых будет сказано далее.

Использование умных устройств

Интеллектуальные выключатели предоставляют хозяевам квартир множество новых возможностей. С их помощью можно регулировать световые параметры в комнате при помощи смартфона. Очень удобная функция – программирование приборов на автоматическое включение/выключение в определенное время.

Кроме того, владелец жилья может на расстоянии проверить, включен ли свет в той или иной комнате, а при необходимости дистанционно погасить любую из ламп.

Еще один вариант: режим включения освещения в комнате, как только в нее входит человек и отключение света, когда хозяин или гость выходит.

Многоканальный интеллектуальный выключатель
Существуют выключатели, рассчитанные на обеспечение контроля за одной или несколькими группами источников света, размещенных в разных комнатах. Стоимость многоканальных моделей значительно выше, чем одноканальных

Значительно сократить расходы за электричество позволяет опция, которая предусматривает автоматическое зажигание ламп при наступлении темноты и их выключение при достаточном количестве солнечного света. Некоторые модели предусматривают также функцию контроля за пользованием электроэнергией.

Еще большие возможности предоставляют интеллектуальные устройства с диммерами. Они предназначены не только для включения/выключения осветительных приборов, но и изменения уровня интенсивности освещения.

Такие умные приборы позволяют менять степень яркости ламп согласно заданной программе либо с учетом данных, поступающих от датчиков света и движения.

Интеллектуальные приборы: плюсы и минусы

Для приспособлений, управлять которыми можно с помощью смартфонов, свойственны неоспоримые преимущества:

  • для их установки не нужно прокладывать особую выделенную ветвь электропроводки;
  • они позволяют регулировать работу источников света, а также других приборов централизованно с одного места;
  • в качестве управляющего пункта возможно применение смартфонов, планшетов, компьютеров, а также пультов ДУ;
  • умные устройства способствуют значительному сокращению расходов электроэнергии — по расчетам американских ученых, экономия может достигнуть 42%;
  • приборы имеют широкий радиус действия (до 100 метров), при этом сигнал свободно проходит через разнообразные препятствия, например, стены;
  • для их функционирования достаточно слабого тока, который не нанесет вреда человеку даже в случае повреждения системы.

Главным недостатком интеллектуальных выключателей является необходимость источника Интернета.

Выключатель с функцией радиоуправления
Для удобства пользователей ряд моделей оснащаются дополнительной функцией радиоуправления. Это позволяет применять их даже в случае затруднений с выходом во Всемирную сеть

Виды умных агрегатов

Производители предлагают довольно широкий ассортимент интеллектуальных решений, которые могут работать на Wi-Fi, Bluetooth, ZigBee, Z-Wave.

Приборы также различаются по конструктивным особенностям. Некоторые из них специально рассчитаны на подключение к сети, в которой присутствует нулевой провод. В то же время для монтажа многих изделий, включая большинство умных диммеров, фаза «0» не требуется.

Приборы с функцией диммирования

Значительная часть моделей умных устройств для включения/выключения света успешно исполняют также роль диммера – прибора, регулирующего яркость осветительных приборов. Все опции в данном случае сохраняются: умное приспособление, управляемое со смартфона, способно работать в автоматическом режиме.

Выключатель в качестве розетки
Управляющий модуль, то есть прибор без клавиши, можно установить в подрозетник и использовать как обычную розетку. В этом случае приспособление приобретает все вышеназванные опции умного прибора – дистанционное управление, программирование, автоматическую работу

Дополнительные возможности, предоставляемые светорегуляторами, позволяют значительно расширить область использования выключателей.

С их помощью легко создать в помещении уютную атмосферу, включая яркий свет лишь в случае необходимости. Помимо этого, диммеры также широко применяются дизайнерами интерьеров в качестве приборов для управления подсветкой.

Устройства с дистанционной регулировкой

Еще одной разновидностью умного прибора является дистанционный выключатель. По своему внешнему виду он напоминает традиционный, однако фактически является пультом ДУ.

Клавишные модели интеллектуальных выключателей
Ряд отечественных и зарубежных производителей выпускают клавишные модели умных устройств, которые устанавливаются в гнезда вместо традиционных выключателей

Интеллектуальное приспособление, как и обычный выключатель, состоит из рамки и клавиши. Поскольку оно не требует подключения к электрической проводке, его можно установить практически в любом месте комнаты.

Функцией дистанционного выключателя является передача команд при помощи радиоволн на другие устройства. Он работает обязательно совместно с другими приспособлениями, например, вместе с диммирующим выключателем, который после получения сигнала снизит интенсивность света в горящей люстре.

Этот же прибор может применяться и для управления работы умной розетки.

Взаимодействие с другими аппаратами

Автономность умного устройства находится в зависимости от его конструктивных особенностей. Wi-Fi приспособления могут работать непосредственно со смартфона без использования каких-либо дополнительных устройств.

Гнездо для установки выключателя
При подключении интеллектуального выключателя желательно использовать довольно глубокие подрозетники. Это позволит удобно уложить все подключенные провода и само устройство

В то же время для регулировки работы приборов, функционирующих на протоколах ZigBee либо Z-Wave, требуется добавочное изделие – контроллер, который выполняет роль посредника между выключателем и смартфоном.

Это же управляющее устройство применяется также для хранения пользовательских программ, например, сведения о времени автоматического включения/выключения ламп. В нужный момент контроллер передает на осветительные приборы необходимые сигналы, что гарантирует выполнение заданных алгоритмов.

С помощью современных технологий можно установить взаимодействующую сеть, состоящую из ряда умных приборов. У потребителя есть возможность настроить выключатель на зажигание света по сигналу датчика, срабатывающего при открытии дверей.

В свою очередь, включение в комнате освещения может влиять на начало работы другой бытовой техники, например, кондиционера.

Как правильно выбрать изделие?

При выборе умного прибора следует оценить ряд факторов. Прежде всего, следует учесть, имеется ли в доме Wi-Fi или иные источники Интернета.

Многие модели оснащены набором дополнительных функций, например, совместимость с лампой с датчиком движения или освещения. Такие функции значительно расширяют спектр применения прибора, однако повышают его стоимость.

Модель выключателя Sonoff
Модель интеллектуального выключателя Sonoff TH 10/16 способна следить за влажностью и температурой воздуха, показывая данные на экране смартфона

Для интеллектуальных устройств, которые планируется разместить во влажных помещениях или на открытом воздухе, важен уровень защиты от взвешенной в воздухе воды. Существуют также специальные модели, предназначенные для работы в сложных условиях.

Если приобретенный выключатель планируется разместить в гнезде розетки, его дизайн не играет особой роли. Желательно однако, чтобы прибор по размерам подходил к выделенной для него нише.

При покупке автоматического выключателя, который планируется смонтировать на стене, стоит обратить внимание на его внешний вид: цвет, форму, наличие подсветки.

Большое значение имеет качество продукции. Желательно отдать предпочтение приборам от известных брендов. Если устройство приобретается в магазине, следует внимательно осмотреть его. Качественная модель должна иметь гладкую поверхность, четкие линии, аккуратные, легко разбирающиеся узлы.

Важным фактором является плотность полимера, из которого сделан прибор. Поскольку изделия из мягкого пластика быстро покрываются царапинами и вмятинами, лучше выбрать выключатель, выполненный из твердой пластмассы, которая долго не теряет эстетичный внешний вид.

Модели выключателей Lutron
Производители придают особое значение внешнему виду. Представленные в ассортименте интеллектуальные приборы различаются как по техническим характеристикам, так и по дизайну

Надежные производители обычно предлагают свою продукцию в комплекте с креплениями и защелками. Желательно, чтобы к товару прилагалась инструкция по сборке и установке. Руководство может быть выполнено в виде брошюры, листовки либо просто текста, нанесенного на упаковку.

Маркировка умных приспособлений

На поверхности интеллектуальных выключателей часто наносятся буквы и цифры, обозначающие его характеристики. Следует учесть, что различные производители часто используют собственную маркировку, поэтому обозначения могут не совпадать.

Тем не менее назовем несколько типичных вариантов. Прежде всего, в названии приборов может быть упомянут способ управления, например, Wi-Fi. В гибридных решениях, допускающих регулирование с помощью радиосигнала, применяется обозначение Wi-Fi/R или Wi-Fi/RF.

Маркировка проводов выключателя
Для облегчения схемы прокладки проводов, указания могут быть нанесены на коробку прибора. Фазовые жилы маркируются буквами L и L1, нулевые — обозначаются как N, а защитные – сочетанием PE

Двузначное число, располагающееся в конце наименования модели – 01, 02, 03 – указывает на число световых групп, которые могут управляться с этого прибора.

В маркировке устройства могут также присутствовать следующие буквы:

  • S – с функцией проходного выключателя;
  • D – позволяет дриммировать освещение;
  • T – наличие таймера, позволяющего включать/выключать свет в заданное время.

Часто на прибор также наносят указатель, обозначающий степень защиты от влаги и пыли. Он состоит из сочетания букв IP, вслед за которыми наносится двузначное число.

Первая его цифра в диапазоне 0-6 указывает на уровень, препятствующий проникновению внутрь изделия пыли и посторонних предметов. Вторая в пределах 0-8 обозначает стойкость к воздействию водяных паров. Чем больше указанные числа, тем выше степень защиты.

На любом приборе также ставятся следующие знаки: I или In, означающие включение; O либо Out – выключение устройства.

Особенности подключения выключателей

Монтаж умных устройств зависит от разновидности осветительных приборов, с которыми им предстоит работать. Если изделие предназначено для системы, где действует лампа накаливания, установка проводится аналогично подключению традиционного аналога.

Установка интеллектуального выключателя
Установка интеллектуального устройства, как правило, проводится в два этапа: подключение приемника сигнала и подсоединения кнопки регулировки

При планируемом использовании светодиодов или энергосберегающих ламп для безопасной работы требуется подключить устройство к проводке с имеющимся нулевым и фазным проводом. Как правило, в подобных случаях его размещаются рядом или даже внутри светильников.

Выключатели, предусматривающие акустическое управление, монтируются на месте стандартных приборов или около источников света.

Все интеллектуальные приборы отличаются простотой подключения. Обычно к ним прилагается инструкция, четко следуя которой можно смонтировать прибор самостоятельно, затратив минимальное количество времени.

Сначала следует смонтировать приемник сигналов. Для этого нужно разорвать фазу, а затем подключить прибор к имеющейся электросети, правильно совместив провода.

При монтаже устройства, регулирующего работу группы светильников, порядок действий будет несколько усложнен. В этом случае после подачи нулевых проводов на освещение нужно разветвить фазу, идущую на прибор Wi-Fi, направив каждую к отдельной группе источников света.

Приложение для работы прибора
Для подачи команд с помощью Wi-Fi необходимо скачать приложение из интернета или установить его с диска, а затем следуя инструкции, зарегистрировать прибор

Собрав устройство, необходимо также установить соответствующее приложение, с помощью которого будет проходить процесс регулирования. Для этого может потребоваться регистрация прибора в сети или включение его в систему «Умный дом».

После завершения всех операций на экране будут представлены все доступные опции подключенного изделия, а также его текущее состояние.

Топ-7 производителей умных аппаратов

Выключатели, способные управлять светом при помощи смартфона, производят многие отечественные и зарубежные фирмы. Рассмотрим лишь некоторые из них, получившие признание пользователей.

Legrand. Авторитетная французская компания, основанная еще в первой половине XIX столетия. Специализирующаяся на производстве электротехники, фирма выпускает линейку беспроводных управляющих устройств Celian.

Delumo. Популярный российский производитель, в ассортименте которого широко представлены различные виды выключателей, термостатов и диммеров. Продукция пользуется спросом благодаря оптимальному соотношению стоимости и качества.

Беспроводные выключатели Belkin
Belkin. Американская фирма, изготовляющая различные виды беспроводных выключателей и других интеллектуальных приборов. Все выпускаемые товары отличаются легкостью в монтаже и комфортом в эксплуатации

Sonoff. Специализацией компании является выпуск беспроводных умных устройств, таких как розетки, выключатели, реле. Все оборудование предлагается с русскоязычными инструкциями, а также со специально разработанными приложениями, также выполненными на русском языке.

Vitrum. Итальянский производитель, выпускающий приспособления, работающие на основе технологии Z-Wave. Как правило, подобные приборы применяются в системах «Умный дом» для автоматизации регулировки света.

Xiaomi. Бурно развивающаяся китайская компания, основанная в 2010 году. Помимо популярных моделей смартфонов и планшетов, производственные мощности выпускают также высокотехнологичные электрические приборы, включая интеллектуальные выключатели.

Noolite. Белорусская фирма, активно занимающаяся разработкой и реализацией умных изделий, включая диммеры, контроллеры, таймеры, выключатели, модули защиты. Они отличаются надежностью, комфортом в использовании, невысокой ценой.

Заслуживают внимания также бюджетная, но качественная продукция китайских производителей Kopou, Broadlink, Livolo, а также дорогостоящие изделия, выпускающиеся американской компанией Lutron и немецкой — Jung.

Выводы и полезное видео по теме

На представленном ролике можно услышать подробный обзор популярной модели Wi-Fi выключателя производства фирмы Soniff. Приводится также наглядная инструкция по подключению этого приспособления:

Интеллектуальные приборы позволяют значительно повысить уровень комфорта жилых помещений. Важное значение они имеют также для обеспечения владельцев квартир или домов. Устройства автоматически включат свет, смогут отпугнуть правонарушителей от пустой квартиры, имитируя присутствие хозяев.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали интеллектуальный выключатель. Поделитесь критериями, ставшими решающими в определении лучшей для вас модели.
