Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Чтобы оптимизировать процесс управления осветительными приборами в одной или даже в двух комнатах, можно не использовать два разных устройства, а установить один выключатель с двумя клавишами.

Поможет в этом схема подключения двухклавишного выключателя, предполагающая последовательность соединения электромеханических устройств и источников искусственного света со связывающими их между собой проводами.

Почему выбирают двухлавишные включатели

Существует два популярных схемных решения, которые давно и успешно используют при оборудовании системой электрооснащения частных домов и квартир. Первое – установка ДВ (двухклавишного выключателя) в зоне санузла, если туалет и ванная комната разделены стеной. Таким образом, одна клавиша управляет лампочкой в туалете, вторая – в ванной.

Сегодня этот вариант остается актуальным и активно используется в типовом жилье, где схема электропроводки принципиально не изменилась. Однако для расширения возможностей управления вместо двухклавишной модели иногда устанавливают трехклавишную, если в ванной комнате предполагается управление не одной, а двумя лампами или группами ламп.

Блок розеток с двухклавишным выключателем
Монтаж ДВ вместо двух раздельных устройств предпочтителен с точки зрения экономии материалов для установки. К тому же одним выключателем пользоваться удобнее: оперируя клавишами, можно одним движением руки включить и выключить свет в разных помещениях

Второе распространенное применение выключателя с двумя клавишами – это управление люстрой. Конструкция осветительного прибора дает возможность подключения лампочек к двум различным клавишам, благодаря чему происходит регулировка уровня света. Если одна клавиша управляет 2 лампочками, а вторая – 4, то можно использовать три режима освещения: приглушенный (2), светлый (4) и интенсивный (6).

Регулировка степени интенстивности освещения
Если требуется яркое освещение для чтения, игр или семейного обеда, то включают все лампочки; чтобы создать спокойную атмосферу для вечернего отдыха, достаточно приглушенного света от одной лампы

Большое количество современных люстр, особенно на светодиодах, управляются с пульта д/у. Особенно продвинутыми в этом направлении считаются разноцветные многорежимные китайские модели. Но вариант с выключателем все же надежнее – пульт может выйти из строя, а электромеханика редко подводит.

С ДВ можно управлять не только одним, но и двумя осветительными приборами (или группами), установленными в одной комнате. Например, если к разным клавишам подключить люстру и пару бра.

Итак, функции двухклавишника весьма полезны:

  • управление несколькими источниками света;
  • сегментное управление одним, но многорожковым прибором (люстрой);
  • возможность регулировки степени освещенности в комнате;
  • экономия монтажных элементов.

Если вы оценили возможности двухклавишной модели и хотите заменить ею старый одноклавишник, то придется изменить схему подключения и, скорее всего, начать нужно с проводки.

Схемы подключения двойных моделей

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2). Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Схема подключения двухклавишника

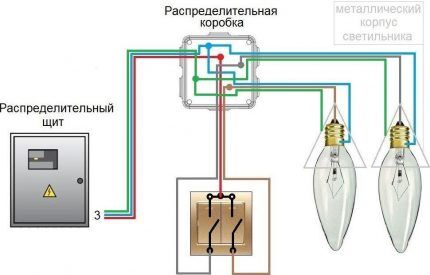

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами

К обязательным элементам любой схемы подключения ДВ относится само электротехническое устройство, распределительная коробка и автоматический выключатель, который устанавливают на электрощитке. Также потребуются новые провода, если старые не отвечают современным нормам (в домах, построенных в середине 20 столетия, остались алюминиевые проводки).

Одно из различий в схемах подключения касается систем заземления. В домах старой застройки использована устаревшая система TN-C. Отличие ее в том, что нулевой и заземляющий проводники соединены в одном проводе PEN, таким образом, от автомата в квартиру проходят только два провода вместо трех. При системе заземления TN-C схема подключения выглядит так.

Схема подключения с двухжильным проводом

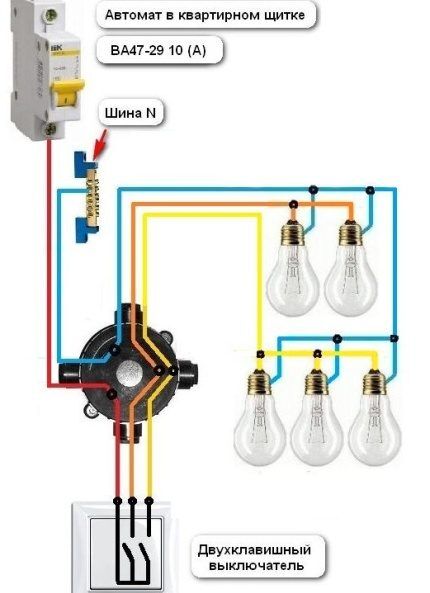

С электрощитка подаются два провода: синий (ноль) и красный (фаза). В распредкоробке фаза уходит на красный провод выключателя, где монтируется в общую клемму, а ноль сразу перекидывается на лампочки осветительного прибора (одного или нескольких)

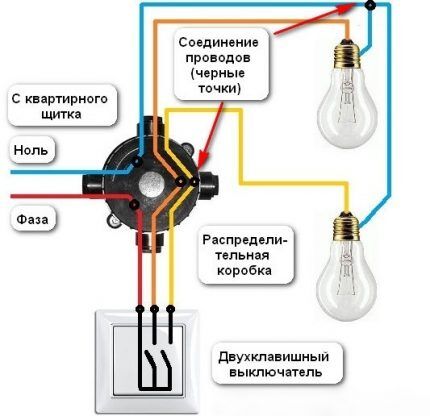

Если нужно подключить люстру с несколькими рожками в условиях системы TN-C, то схема выглядит следующим образом.

Подключение люстры
Такое распределение нагрузки увеличивает количество проводов в распредкоробке: 2 от автомата, 3 от выключателя и 3 от люстры, то есть всего 8 проводов

Однако схема принципиально меняется, если следует подключить не люстру, где все лампочки сосредоточены в одном месте, а два различных светильника. Каждый осветительный прибор требует отдельно проложенного провода.

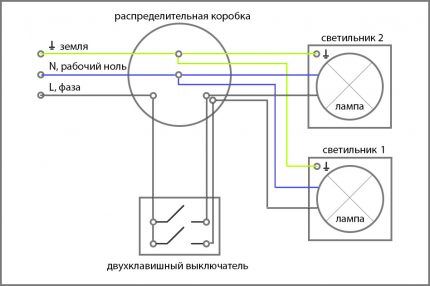

Подключение двух групп ламп
Рабочий ноль со щитка делится на две группы светильников, фаза по-прежнему идет к выключателю. От выключателя два фазных провода раскидываются по обеим группам лампочек

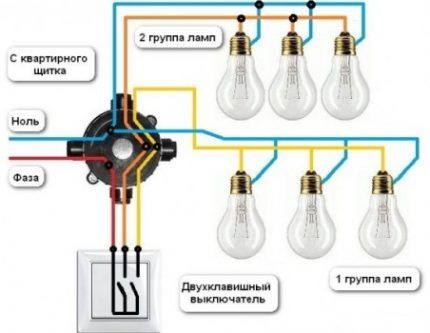

Современная система заземления TN-S не требует объединения земли с нолем, поэтому от щитка прокладывают три стандартных проводника.

Схема с трехжильным проводом
Распределение проводов остается тем же, но в распредкоробке происходит увеличение количества соединений, так как земля вместе с нолем отправляется к группам ламп

После выяснения типа заземляющей системы остается выбрать подходящую схему и перенести ее на чертеж установки выключателя, уточнив при этом места монтажа всех участвующих устройств. При планировании помним, что высота монтажа электроустановок частного применения по ПУЭ – от 0,8 м до 1,7 м, расстояние до газовой трубы – не менее 0,6 м, до дверного косяка – минимум 0,15-0,20 м.

Пошаговое руководство по установке ДВ

Перед началом работ следует повторить правила техники безопасности, приобрести все необходимые устройства и провода, а также подготовить инструмент для монтажа приборов и соединения проводов. Потребуются штроборез, дрель и перфоратор, если возникнет необходимость в прокладке новой проводки. Рабочие перчатки, защитная одежда и очки (маска) в процессе выполнения «грязных» работ лишними не будут.

Монтаж защитного устройства в электрощитке

Существует вероятность того, что на щитке уже установлен отдельный автомат для одной группы освещения. Но это возможно только в том случае, если дом новый или недавно проводился капитальный ремонт. Раньше не принято было розеточные и осветительные группы объединять в отдельные контуры.

Монтаж автоматического выключателя
Отдельные осветительные линии для комнат дают больше возможностей во время установки новых светильников или в процессе ремонтных работ: можно полностью отключить свет в одной комнате без ущерба для остальных помещений

Настоятельно рекомендуем для работ по установке автомата вызвать квалифицированного электрика, так как самостоятельные манипуляции с защитным оборудованием в щитке запрещены.

Все работы, в дальнейшем связанные с электропроводкой, необходимо начинать именно от общеквартирного электрического щита или шкафа, в частности, с отключения автомата интересующего контура (в нашем случае – осветительного).

Варианты проводки: скрытая и наружная

В городских квартирах и современных коттеджах применяется скрытая проводка, так как она дает больше возможности для отделки, к тому же безопасно замаскирована за слоем изоляции в стене. Открытый тип проводки реализуют в деревянных домах, потому что прокладка проводов внутри бревен сложна и затратна – каждый кабель необходимо поместить внутрь металлической трубы.

Наружная ретро проводка
Для наружного исполнения производят провода в специальной оплетке и фурнитуру – керамические ролики. Особой популярностью пользуются коллекции в стиле ретро с поворотными выключателями и скрученными проводами

Чтобы организовать электросеть в обычной квартире, необходимо в стенах проштробить канавки во всем распределительным коробкам, розеткам и выключателям. Штробы, согласно ПУЭ, должны проходить строго горизонтально (на высоте не менее 2 м от пола) или вертикально.

На этом же этапе устанавливаем коробку и подрозетник, фиксируя гипсом. Штробление – наиболее длительный, трудоемкий и тяжелый этап. После него обязательна уборка помещения: необходимо вынести мусор, пропылесосить и вымыть пол. Частицы пыли не должны попасть в распредкоробку или внутрь механизма выключателя, то есть в места соединения проводов.

Соединение и проводов в распредкоробке

Распределительную коробку устанавливают непосредственно над выключателем или в другом месте, удобном для обслуживания. Ее нельзя прятать под облицовку на стене, так как в любой момент может потребоваться вмешательство.

На фото показано, как производить скрутку проводов. Это самый простой, но не самый безопасный метод соединения проводов. Сейчас существуют более продвинутые способы, например, с помощью клеммников – удобных самозажимных устройств. Пайку и сварку применяют крайне редко.

Подключение и установка выключателя

Для самостоятельного подключения и монтажа двухклавишного выключателя потребуются отвертки, плоскогубцы, круглогубцы, нож, кусачки, уровень. Руки лучше защитить перчатками для электроработ с защитным изоляционным слоем. Кроме того, пригодится индикаторная отвертка или тестер.

Это был своего рода подготовительный этап. После зачистки жил можно приступать к подключению проводов к выключателю.

Модели выключателей и провода могут быть разными, но схема подключения остается одинаковой. Соединение в распредкоробке может отличаться только добавлением земли от входящего питания и таких же заземляющих проводов – от светильников.

Как видите, работ по установке ДВ много, и даже если вам всего-навсего необходимо заменить и переподключить устройство, можно сэкономить, сделав все самостоятельно. Вызов электрика обойдется от 200 до 500 рублей (стоимость только замены выключателя).

Соблюдение правил техники безопасности

Поражение электротоком может обернуться необратимыми последствиями, поэтому перед каждой процедурой установки выключателя или розетки следует соблюдать ряд несложных правил:

  • первым шагом всегда должно быть отключение питания на электрощитке – для защиты и устанавливают автоматы;
  • в привычку должна войти регулярная проверка напряжения в сети с помощью тестера или индикатора;
  • следует применять только исправный инструмент с изолированными ручками и качественные, неизношенные материалы;
  • одежда и обувь должны быть удобными и не создавать дискомфорта во время работы.

Работая со штроборезом, циркулярной пилой, отбойником, перфоратором или дрелью желательно дополнительно использовать защитную маску и респиратор.

На рабочий участок вход посторонним необходимо запретить. Если в квартире проживают дети или находятся животные, лучше на время их оставить в другой комнате под присмотром взрослых или отправить в гости.

Полезное видео по теме

Из представленных ниже видеоматериалов вы можете узнать, как самостоятельно подключить двухклавишный выключатель света, как правильно соединить провода и произвести монтаж электроустройств.

Скрутка проводов в распредкоробке:

Как соединить провода клеммами:

Монтаж двойного блока «выключатель + розетка»:

Как происходит подключение люстры к ДВ:

Проживание в современном доме невозможно без использования электрических приборов и устройств, поэтому навыки «общения» с электричеством могут пригодиться в любой момент. Выучив теорию и немного попрактиковавшись в домашних условиях, вы запросто сможете поменять выключатель, установить розетку или разделить домашнюю электросеть на несколько удобных в обслуживании контуров.
