Как и чем штробить стены под проводку: инструктаж по проведению строительных работ

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Яна Мокеева
Последнее обновление: Февраль 2023

При капитальном ремонте или отделке новостроя все мастера сталкиваются с необходимостью подвода коммуникаций и маскировки проводов. Лучший способ прокладки инженерных сетей — размещение их в стене. Работа достаточно трудоемкая, требует определенных навыков и наличия специальных инструментов.

Мы подскажем вам, как и чем штробить стены под проводку, когда можно обойтись подручным инвентарем, а когда лучше использовать профессиональное оборудования. Также мы опишем особенности подготовки борозды на разных стенах, приведем пошаговое руководство по штроблению и заделки каналов.

Требования и нормы для проведения штроб

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики в квартире или частном доме с учетом строительных норм (требования регламентирует СНиП 3.05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

План-схема проводки
Схему разводки обязательно сохраните на будущее, чтобы при необходимости вбить гвоздь в стену не гадать, попадете в провод или нет (+)

Важные нюансы:

  1. Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
  2. Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
  3. Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя. Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
  4. Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
  5. По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
  6. Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
  7. На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

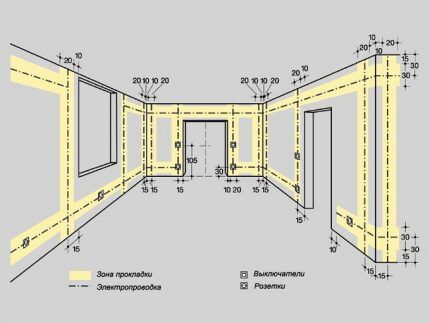

Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

Если вы выполните чертеж и последующее штробление с соблюдением этих правил, скрытая проводка будет работать без проблем и сбоев.

Выбираем инструмент для штробления стен

Провести углубительные бороздки проще и быстрее всего с помощью специального электрооборудования. Но даже если в вашем распоряжении только минимальный набор домашнего инструмента, не спешите отказываться от намерения выполнить работу своими руками.

Мы расскажем подробно, чем можно штробить стены под проводку, рассмотрим варианты от «дедовских» методов до профессиональных способов.

Что подойдет из арсенала домашнего мастера

Самый простой инструментарий, который почти наверняка найдется в запасах любого домашнего мастера — зубило (долото) и молоток. Зубило устанавливаем острым краем к нарисованной разметке, ударяем молотком, чтобы глубже проникнуть внутрь стены.

Более ровные линии получаются, если дополнительно использовать ножовку – ею делаются надпилы по длине канавок, что немного облегчает и ускоряет процесс.

Но в любом случае, это будет самый трудоемкий и длительный вариант изготовления штроб под проводку.

Штробы молотком и зубилом
На больших площадях такой инструмент использовать нерентабельно: глубина и качество бороздок, выполненных зубилом, оставляют желать лучшего, а времени и усилий для их изготовления потребуется неоправданно много

Такой способ хорош тем, что для не требует дорогостоящего оборудования и особых навыков по работе с ним. Поэтому он до сих пор успешно применяется для обустройства коротких канавок на стенах из податливого материала.

К примеру, если возникла необходимость продлить существующую трассу для подключения одного или нескольких новых приборов, при переносе розетки и т.д.

Но если в помещении бетонные или кирпичные стены, от намерения сделать канавки молотком и зубилом лучше отказаться, а использовать более эффективные методы штробления.

Простой электроинструмент в помощь ручному труду

Улучшить скорость и результативность ручного штробления поможет обычная электродрель. Но с бетонными стенами могут возникнуть проблемы – сверла будут «гореть», поэтому рассмотрим несколько важных нюансов и принцип выполнения работы.

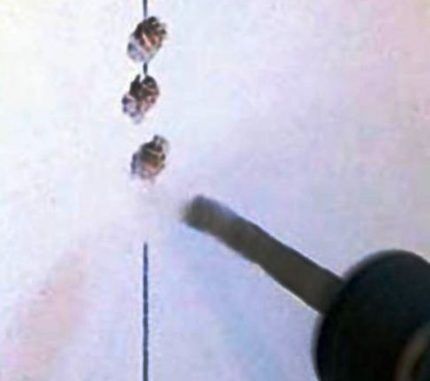

Точечная трасса дрелью
Хотя дрель в разы ускоряет процесс штробления стен, но на идеально-ровную трассу с этим оборудованием можно не рассчитывать

Действовать нужно по следующей схеме:

  1. Начертить разметку на поверхностях стен.
  2. Подобрать для дрели победитовое сверло диаметром 8-10 мм.
  3. Сделать «точечную трассу» — просверлить по линиям отверстия нужной глубины с интервалом около 0,5-1 см. Держать при этом инструмент нужно перпендикулярно стене, чтобы сверло не пошло на изгиб и не сломалось. Если нужна широкая канавка – делайте отверстия в шахматном порядке.
  4. При работе с бетоном или кирпичом нужно включать дрель на малых оборотах и периодически останавливаться, чтобы охладить сверло в холодной воде (только следите, чтобы жидкость не проникла внутрь прибора).
  5. Затем с помощью молотка и стамески осталось выбить промежутки.

Хотя технология достаточно примитивна, она оправдывает себя при проведении штроб на небольшие и средние дистанции. Например, при разводке проводов в одной комнате тандем дрели и зубила позволит существенно сэкономить на услугах строителей или покупке дорогого оборудования.

А вот для основательной перепланировки проводки во всем здании или многокомнатной квартире лучше обзавестись специализированным инструментом или пригласить мастера-электрика.

Профессиональное оборудование для быстрого монтажа

Сделать штробы, затратив при этом минимум усилий, можно с помощью специального штробореза. На этот инструмент можно насадить сразу два диска с алмазным напылением, благодаря чему на любой поверхности получаются аккуратные и идеально ровные канавки за один проход.

При этом сами круги будут закрыты кожухом, на котором есть отвод для подключения пылесоса, чтобы препятствовать распространению пыли по всей квартире.

Канавки с помощью штробореза
Штроборез делает ровные и одинаковые углубления, после чего останется только выбить внутреннюю часть бороздки ударной дрелью или перфоратором

Кроме того, конструкция штробореза позволяет самостоятельно изменять расстояние между кругами и устанавливать нужную ширину и глубину канавки.

Словом, это отличное решение с единственным недостатком – цена оборудования довольно высока, поэтому будет дешевле пригласить наемного мастера, чем покупать штроборез для единовременного ремонта.

Быстро выполнить штробление стен под проводку поможет:

  1. Ударная дрель или перфоратор со сменными насадками. Работают оба прибора по одинаковому принципу: сначала коротким буром просверливаются отверстия с интервалом в 1-1,5 см. Затем насадка меняется на заостренное «долото» или «лопатку», устанавливается под углом в 45 градусов к стене, аппарат переключается в режим «без сверления» и вычищает канавку от оставшегося материала. Этот способ хорош своей быстротой, но не качеством – бороздка все равно получается неаккуратная, с рваными краями, трещинами и сколами.
  2. Болгарка (угловая шлифмашинка) – если оснастить прибор спеченным алмазным или турбо-алмазным диском, он отлично справится с выполнением ровных штроб. Правда, работа с болгаркой довольно пыльная и требовательная к точности – по разметке нужно прорезать 2 параллельные линии за 2 прохода, выдерживая промежуток на ширину будущего канала. Затем внутри бороздки выбивают материал перфоратором с насадкой «лопатка» или другим ударным инструментом.

Штробы с болгаркой получаются почти такими же ровными и аккуратными, как и при использовании штробореза, но процесс распила сопровождается настолько огромным количеством пыли (особенно, если стены из бетона или газобетона), что работать без респиратора просто невозможно.

Чтобы убрать хотя бы часть этого «облака», можно использовать строительный или промышленный пылесос: пока один человек выполняет штробление, второй должен будет удерживать всасывающий шланг недалеко от линии реза.

Модернизированная болгарка
Можно модернизировать болгарку самому: закрыть режущие элементы самодельным кожухом из пластикового контейнера или старой кастрюли и заодно предусмотреть отверстие для подключения пылесоса

Все предметы, которые невозможно вынести и из комнаты на время работы болгарки и дрели, следует накрыть пленкой, чтобы избежать проникновения внутрь мелкого строительного мусора. Уменьшить количество пыли поможет и увлажнение стены водой, но здесь важно не переусердствовать, так как работать с мокрым бетоном или кирпичом будет непросто.

Особенности работы с различными материалами

При наличии правильно сделанной схемы и подходящего инструментария выполнить штробление стен несложно даже новичку в строительном деле. Но это в случае, если стена не несущая и укрыта толстым слоем податливой штукатурки.

А как быть, если внутренние перегородки выполнены из бетона повышенной прочности, легкого газобетона или даже дерева? Рассмотрим нюансы работы с различными материалами.

Штробы в бетоне и кирпиче

На кирпичной кладке, скрепленной с помощью смеси песка с цементом, выдолбить горизонтальные бороздки можно даже стамеской и молотком, если «попасть» в шов. Для вертикальных штроб будет лучше использовать электроинструмент – болгарку, перфоратор или штроборез.

Если же кладка закрыта штукатуркой, справиться можно и примитивным ручным оборудованием, правда, процесс займет немало времени.

Штробы на кирпичной кладке
Правила разметки штроб под проводку на кирпичной кладке: горизонтальные каналы выбиваются на стыке рядов, вертикальные – между рядами кирпичей

В принципе, ничего сложного нет и в работе с бетоном – хоть материал достаточно прочен, бороздки на нем можно сделать любым подходящим для штробления инструментом за исключением, пожалуй, молотка и зубила.

Но лучшим выбором все же будет перфоратор, хотя ровность его канавок и оставляет желать лучшего (впрочем, все нюансы поправит штукатурка).

Как сделать штробы перфоратором
Уровень шума от перфоратора превышает 60 дБ, и чтобы не травмировать соседей, работы с его помощью разрешено выполнять только по будням и в дневное время, делая периодические перерывы на 1-2 часа

Этот ударный инструмент обладает высокой мощностью, поэтому справится с любыми твердыми поверхностями. Он не образует такое большое пылевое облако, как болгарка, и не требует дополнительного инструмента, чтобы дочистить остатки материала внутри борозды.

Перфоратор и дрель подходят для формирования круглых отверстий, правда для этого мастеру потребуется опыт:

Кроме того, на бетонных стенах повышенной прочности использовать болгарку (и ее аналоги – циркулярную пилу, угловую шлифмашинку) небезопасно – при сильном нажиме круг может сорваться.

Как работать с деревом и газобетоном

Сделать бороздки в стенах из газобетона или пеноблоков можно с помощью болгарки, дрели, перфоратора или циркулярной пилы. Но если хотите минимизировать количество пыли — используйте специальный ручной штроборез, предназначенный для работы с податливым материалом.

Его заостренная дуга легко прорезает аккуратную канавку, а нужной глубины можно добиться всего за 3-4 прохода.

Кстати, такой инструмент несложно сделать и своими руками из заточенной с одной стороны пластины или жесткой перфоленты. Для этого нужно согнуть дугой небольшой отрезок подручного материала и зафиксировать края проволокой или изолентой.

Для небольших объемов такого приспособления вполне достаточно, но если нужно провести сеть каналов общей длиной больше 20 м, стоит оснастить приспособление удобной ручкой из трубы.

Ручной штроборез
Если подходящего материала для штробореза не нашлось, можно купить готовый инструмент в магазине – простая модель обойдется в пределах 500-1000 рублей

Что касается стен из профилированного бруса или оцилиндрованного бревна, то, по правилам пожарной безопасности, здесь рекомендован монтаж открытой электропроводки, чтобы в случае форс-мажора можно было быстро обезвредить источник воспламенения.

В крайнем случае, для деревянных стен можно использовать специальный фрезер, болгарку с циркулярным диском по дереву и стамеску, с помощью которой можно удалять оставшийся между надпилами материал.

Но, повторимся, лучше не рисковать с маскировкой проводов и выполнить монтаж не нарушая нормативы ПУЭ и целостность деревянного покрытия.

Нюансы с несущими стенами

Как уже упоминалось, штробить несущие конструкции запрещено – при повреждении верхнего слоя в стене оголяется арматура, в результате чего может начаться коррозия, которая ослабит весь каркас здания. Но как же быть владельцам квартир в доме, где часть перегородок выполнена железобетона или большинство стен — несущие?

Вариантов здесь несколько:

  1. Официальное согласование – получить разрешение на проведение работ по штроблению в местном департаменте по строительству. Попытаться можно, если докажете, что глубина канавок не затронет и не повредит арматурную сетку, деформация которой и приводит к разупрочнению несущих конструкций. Но если речь идет о панельном доме – шансы практически равны нулю, а вот для каркасно-кирпичного здания разрешение, скорее всего, выдадут.
  2. Нанести на стену штукатурный слой и проводить штробление, не углубляясь в саму конструкцию плиты. Обычно арматура залегает под 1,5-2 сантиметровым слоем бетона, поэтому, если вы выровняете стену штукатурной смесью, глубина канавок не затронет металл.

И последний способ, который поможет решить вопрос с любой проблемной стеной – спрятать провода за гипсокартоном или в специальных электротехнических плинтусах.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

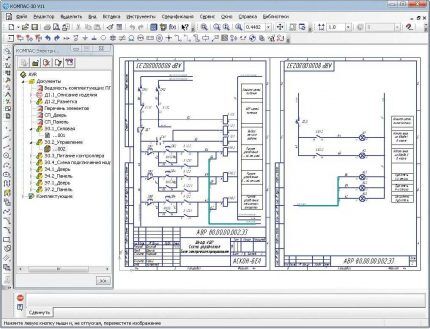

Пример составления схемы в программе
В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

  1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
  2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
  3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
  4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
  5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
  6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
  7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

Штробление круглых отверстий
Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Как замаскировать штробы с проводкой

Работы по проведению скрытых каналов обычно выполняют до нанесения штукатурки, чтобы после разводки коммуникаций выровнять всю поверхность стены для нанесения финишного покрытия. Но если проводка заменяется уже после черновой отделки стен, действовать нужно аккуратно, чтобы проведение штроб не превратило точечный ремонт в капитальный.

Штробы под проводку
Самые ровные каналы выполняются при помощи болгарки или штробореза, но если работать только перфоратором или зубилом, избежать сколов не получится

Самый простой вариант обработки каналов – гипсовая штукатурка. Наносить ее нужно после того, как бороздки были очищены от пыли и прогрунтованы, а все провода установлены согласно плану-схеме.

Чтобы уменьшить усадку, стену у штроб рекомендуют смочить водой. Затем нужно приготовить густой раствор гипсовой штукатурной смеси и с помощью лопатки/шпателя заполнить канал.

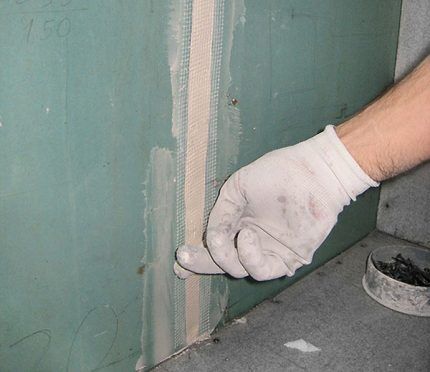

Чтобы штукатурный слой не обвалился со временем и не просел, можно использовать специальную сетку для армирования. Затем разгладить смесь перпендикулярно канавке (вертикальную борозду обрабатывая снизу вверх) и удалить излишки раствора гладилкой.

Выводы и полезное видео по теме

Для лучшего представления о штроблении стен предлагаем посмотреть на работу мастеров с различным инструментом и узнать практические советы о многочисленных нюансах, которые могут возникнуть в процессе монтажа проводки.

Если вы сомневаетесь, какой инструмент выбрать для штробления, предлагаем изучить мастер-класс со сравнением работы перфоратора, болгарки и штробореза:

Несмотря на шумность, перфоратор остается одним из самых востребованных строительных инструментов для выполнения штроб. Подробней о принципах работы с этим инструментом — на следующем видео:

Болгарка – отличный прибор для создания ровных каналов. А минимизировать количество пыли поможет установка защитного кожуха с пылеотводом:

Как сделать ручной штроборез для работы с газо- и пеноблоками:

Если же предоставленные примеры не вдохновили вас на самостоятельное штробление стен, всегда можно вызвать мастера с профессиональным оборудованием, чтобы он сделал сеть каналов и развел по ним провода.

Имеете опыт штробления стен? Поделитесь с нашими читателями практическими навыками и советами. Пожалуйста, оставляйте комментарии и задавайте интересующие вас вопросы. Блок для обратной связи расположен ниже.
