Установка поверхностного насоса для дачи: правила подключения и эксплуатации

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Елена Пыхтеева
Последнее обновление: Июль 2019

Чтобы выбрать оптимальный вариант насоса для забора воды, собственникам дачных участков приходится принимать во внимание множество факторов. Согласитесь, не хочется оказаться в ситуации, когда после приобретения дорогостоящего оборудования оказывается, что его производительности недостаточно.

Мы поможем решить этот вопрос. Расскажем, по каким критериям подбираем поверхностные насосы для дачи. У нас вы узнаете, как производится подключение насосного агрегата, какое оборудование потребуется, если вы решите автоматизировать откачку воды из скважины или колодца.

В представленной к ознакомлению статье подробно описаны конструктивные особенности поверхностных насосов и специфика эксплуатации. Материал сопровождается тематическими фотографиями и видеороликами, которые помогут сделать все правильно.

Особенности эксплуатации поверхностных насосов

Поверхностные насосы, как понятно из названия, устанавливают на поверхности. Это относительно недорогие и вполне надежные устройства, хотя для очень глубоких скважин они не подходят.

Редко найдешь поверхностный насос, который может подавать воду с глубины более 10 метров. И это только при наличии эжектора, без него показатели еще ниже.

Поверхностные насосы для обустройства дачи
У поверхностных насосных станций обширная сфера применения, они производят перекачку воды из различных источников глубиной не более 10 м

Если на даче имеется скважина или колодец подходящей глубины, можно смело выбирать для участка поверхностный насос.

Можно взять модель с относительно невысокой производительностью для полива или более мощное устройство, которое эффективно обеспечит водой частный дом. Удобство поверхностных насосов очевидно: прежде всего, это свободный доступ для настройки, технического обслуживания и ремонта.

Кроме того, установка такого насоса на первый взгляд выглядит очень простой. Насос нужно установить в подходящем месте, опустить шланг в воду, а затем подключить устройство к электропитанию. Если насос нужен только для полива, можно приобрести и поставить его без каких либо дополнительных элементов.

Для оптимизации работы прибора рекомендуется позаботиться об устройстве автоматизированного управления. Такие системы могут отключить насос при возникновении опасной ситуации, например, если вода в него не поступает.

“Сухой ход” не рекомендован практически всем моделям поверхностных насосов. Можно также автоматизировать отключение насоса, если окончилось время полива, заполнен необходимый объем и т.п.

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

Схема подключения насосной станции
Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Насосная станция
Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении — сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно. В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос для дачи
Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Где лучше установить насос?

Важнейший момент при установке поверхностного насоса или насосной станции — выбор подходящего места.

Вот несколько требований, которые помогут найти подходящее место для насосного оборудования:

  • чем ближе устройство к источнику воды, тем более стабильно будет осуществляться ее забор;
  • устройство (или комплекс устройств) следует укрыть от непогоды в специальном помещении, оголовке, бункере и т.п.
  • необходимо защитить насос от замерзания во время зимних холодов;
  • место, в котором установлено оборудование, должно быть вентилируемые, чтобы избежать повышенного уровня влажности, вызывающего коррозийные процессы;
  • следует позаботиться о достаточном пространстве не только для размещения насоса или всей станции, но и для проведения необходимых работ по обслуживанию, настройке, ремонту и т.п.;
  • место должно быть либо удалено от жилых помещений, либо дополнительно изолированно от шума, поскольку поверхностная насосная техника работает довольно громко.

Не всегда удается соблюсти все эти условия, но к этому следует всеми силами стремиться. Поверхностный насос обычно устанавливают как можно ближе к источнику воды.

Особенности установки поверхностного насоса
Из-за незначительной глубины всасывания, в среднем составляющей 8 — 10 м, глубинные насосы рекомендуют устанавливать на кратчайшем расстоянии от источника воды

Чтобы защитить устройство от воздействия внешних факторов, его можно поставить в таких местах как:

  • специальный деревянный короб;
  • благоустроенный оголовок скважины;
  • полость, выкопанная в земле;
  • внутри просторного колодца;
  • помещение котельной, расположенное рядом с источником воды и т.п.

Конечно, каждый участок индивидуален, решение нужно принимать в зависимости от ситуации. В землю насос углубляют, если нужно защитить устройство от морозов, а других вариантов нет. Придется выкопать достаточно просторную и глубокую яму, она должна быть ниже уровня промерзания грунта.

Конечно, если дача используется только в теплое время года, требования к установке насоса могут быть не такими суровыми. Проблема замерзания автоматически отпадает.

Но от осадков насос все же следует надежно спрятать. При консервации дачи на зимний период, разумеется, поверхностный насос необходимо снять, очистить и положить на хранение в подходящих условиях.

Поверхностный насос в подвале
Если принято решение установить поверхностный насос или насосную станцию в подвале, следует убедиться, что она не замерзнет во время морозов

Если источником воды служит колодец из достаточно больших по диаметру бетонных колец, можно поместить насос прямо в нем. В этом случае копать ничего не нужно, понадобится небольшой прочный плот, способный выдержать вес насоса. Плот опускают прямо на поверхность зеркала воды, сверху на нем закрепляют насос.

Преимущество такого решения состоит в том, что глубина погружения шланга будет несколько увеличена, т.е. забор будет производиться с большей глубины. Но следует учесть и возможные проблемы.

Для обслуживания и ремонта оборудования его придется вынимать на поверхность. Увеличивается риск контакта электроприбора с водой. Но в целом этот вариант вполне приемлем.

Если необходимо установить поверхностный насос в составе насосной станции, требования к выбору подходящего места будут примерно такими же. Хотя следует помнить, что размеры целого комплекса устройств несколько больше, чем у обычного насоса. Чаще всего станцию ставят в оборудованном возле устья скважины кессоне.

Как установить и подключить поверхностный насос
Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция

Идеальным местом считается котельная, уже благоустроенная для работы отопительного оборудования. Устанавливают насосные станции и в подвале жилого дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы предотвратить замерзание воды, и т.п.

Можно поставить станцию и внутри колодца, но это вызовет дополнительную проблему. Для регулировки реле давления оборудование придется вынимать на поверхность. Показатели, которые получены при работе насоса на поверхности, могут измениться, когда его опускают вниз. Это затрудняет настройку реле давления.

Как выбрать поверхностный насос для дачи

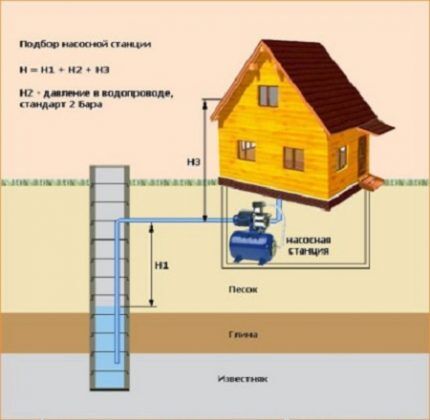

На этой схеме наглядно продемонстрирован порядок расчета максимального погружения шланга поверхностного насоса. Необходимо учесть расстояние, разделяющее зеркало воды и уровень прокладки водопровода, а также пространство между источником воды и насосным оборудованием

За неимением лучшего, поверхностные насосы иногда ставят прямо в жилых помещениях: в прихожей, кладовке, санузле и т.п. Так оборудование не намокнет и не замерзнет, но шум от его работы определенно будет мешать жильцам дома.

Этот вариант можно рассматривать только как временный, при первой возможности насос или станцию следует установить в более подходящем месте.

Выбрать место для поверхностного насоса следует еще до его приобретения. При установке такого оборудования следует придерживаться правила “1:4”. Именно таким должно быть соотношение глубины, с которой производится забор воды, к горизонтальному расстоянию до насоса.

Если вода поступает с глубины два метра, то горизонтальный отрезок до оборудования должен составлять не более восьми метров. Если это соотношение не соблюдается, например, расстояние до насоса больше, рекомендуется взять трубы на четверть дюйма шире, чем рекомендованные изготовителем размеры.

Порядок подключения насоса

Хотя считается, что с установкой поверхностных насосов хлопот меньше, чем при установке погружных моделей, все же не стоит относиться к этому делу легкомысленно. Ряд важных моментов, учтенных при установке насоса, поможет повысить эффективность его работы и предотвратит возможные поломки.

Правила установки поверхностного насоса
Нюансы установки насосной станции поверхностного типа Джилекс Джамбо 70/50. Располагать подобное оборудование следует в отапливаемых или утепленных нежилых боксах

Шаг #1. Подготовка материалов и инструмента

Чтобы подключить поверхностный насос, для начала следует запастись соответствующими материалами.

Вот примерный список необходимых элементов:

  • соединительный штуцер, который устанавливают между насосом и шлангом;
  • шланг для забора воды из источника;
  • шланг или трубы для присоединения насоса к накопительному баку;
  • шланг для полива;
  • обратный клапан с сетчатым фильтром;
  • специальный адаптер для второго выхода;
  • соединительные фитинги;
  • крепежные элементы и т.п.

Если монтируется система с гидроаккумулятором, также понадобится реле давления и манометр. Если же решено использовать только накопительный бак, следует приобрести или сделать поплавковый датчик.

Из инструмента могут понадобиться различные ключи, а также приспособления для работы с крепежными элементами. Пригодится рулетка, строительный уровень, материалы для изоляции резьбовых соединений, паяльник для полипропиленовых водопроводных труб и т.п.

Шаг #2. Установка устройства на основании

Перед тем, как подключать к насосу какие-либо элементы, нужно установить его на прочном и ровном основании. Это важный момент.

Даже небольшая неустойчивость или крен может вызвать существенное снижение производительности прибора. Основание можно выполнить из бетона, кирпича или даже из массива древесины.

Основание для поверхностного насоса
Для установки поверхностного насоса сначала необходимо найти прочное и ровное основание. Его можно сделать из кирпича, дерева, бетона или, как в данном случае, использовать металлические кронштейны

Главное, чтобы оно было прочным и ровным. Для закрепления насоса в устойчивом положении обычно используют анкерные болты.

Под крепеж в корпусе прибора предусмотрены специальные отверстия. Иногда под корпус насоса монтируют большую резиновую прокладку. Она исполняет роль амортизатора и гасит вибрацию при работе двигателя.

Шаг #3. Монтаж подающего шланга

После этого следует установить подающий шланг. К его нижней части присоединяют обратный клапан, на который надевают сетчатый фильтр. В качестве крепления используют муфту с наружным резьбовым соединением.

Насосы, снабженные обратным клапаном и фильтром грубой очистки, производятся на промышленных предприятиях. Чтобы не возиться с этой частью монтажа системы, можно купить такой готовый шланг.

Обратный клапан для поверхностного насоса
Специалисты настоятельно рекомендуют при подключении поверхностного насоса устанавливать такие защитные элементы, как обратный клапан и фильтр грубой очистки

Но, по отзывам опытных мастеров, самостоятельное изготовление шланга с клапаном обойдется значительно дешевле. Если же технология установки всех элементов соблюдена, такое устройство будет не менее надежным, чем модель промышленного производства. Иногда монтируют два обратных клапана: один на конце шланга, другой — рядом с гидроаккумулятором.

Верхнюю часть шланга с помощью штуцера соединяют с насосом. Вместо шланга можно использовать полипропиленовую водопроводную трубу диаметром 32 мм. После этого шланг опускают в воду таким образом, чтобы обратный клапан был погружен в нее не менее, чем на 30 см.

Фитинги для обратного клапана
Чтобы подключить обратный клапан к системе с поверхностным насосом, необходимо использовать специальные фитинги и переходники, например, такие как показано на фото (+)

Обратный клапан, как и защищающий его фильтр — необходимые элементы. Клапан защищает насос от холостого хода, поскольку не дает воде выливаться обратно после отключения насоса. Фильтр необходим для защиты устройства от загрязнений.

Шаг #4. Подключение к системе водопровода

Затем соединяют насос с гидроаккумулятором или накопительным баком. Следует помнить, что горизонтальная часть шланга должна иметь небольшой уклон. Нередко гибкий подвод к баку и адаптер, а также прочие элементы системы монтируют на резьбовых соединениях. В этом случае необходимо позаботиться о правильной герметизации с помощью ФУМ-ленты или других подходящих уплотнителей.

После этого накопительный бак или станцию подключают к водопроводной системе дома. При прокладке труб также следует помнить о правильном уклоне. Важный момент — утепление уложенных в землю труб. Сегодня имеется богатый выбор подходящих утеплителей, остается лишь выбрать и использовать подходящий.

Подключение поверхностного насоса к водопроводу
Для монтажа части водопровода, которая присоединяется к насосной станции, понадобится набор фитингов, ПВХ-трубы, а также специальное устройство для пайки этих труб

Только после того, как все устройства собраны в общую магистраль и подключены к внутренней части домового водопровода, можно протестировать работу системы.

Неправильный запуск поверхностного насоса может привести к его скорой поломке. Подробности этого процесса изложены в инструкции производителя, которую стоит внимательно изучить.

Шаг #5. Проверка работы системы

Обычно перед запуском поверхностные насосы заполняют водой через специальное отверстие. Вода должна заполнить не только насос, но и части магистрали до насоса и после него. Затем заливное отверстие следует закрыть. Рекомендуется сразу же зафиксировать показания давления в гидроаккумуляторе и в системе.

Заливка поверхностного насоса
Перед установкой поверхностный насос необходимо заполнить водой через специальное заливное отверстие. Не следует включать такой насос в режиме «сухого хода»

Эти сведения могут пригодиться при дальнейшей настройке системы. Возможно, нужно немного подкачать воздух в гидробак или стравить его.

После этого насос подключают к электросети и включают, чтобы накопительный бак или гидроаккумулятор наполнился водой. Сразу же следует проверить все соединения на наличие течи, и устранить неисправности при необходимости.

Если используется самодельный бак, не помешает проверить и его целостность. Через незамеченные ранее трещины может начать просачиваться вода. Эту проблему также следует решить немедленно. Если система собрана правильно, и ничто нигде не течет, остается только выполнить настройку управляющего оборудования.

После этого нужно проверить работу автоматических систем. Для этого необходимо открыть воду и понаблюдать за процессом. Когда накопитель будет опустошен, насос должен включиться в автоматическом режиме и снова отключиться, когда емкость будет заполнена до установленного уровня.

Обычно насос автоматически отключается, когда давление в системе приближается к показателю в три атмосферы. После этого воду сливают до тех пор, пока насос снова не начнет работать.

В этот момент следует зафиксировать реальное давление в системе и сравнить его с рекомендациями производителя. Если обнаружены существенные различия, необходимо отрегулировать работу всех устройств до приемлемого уровня. После настройки проверку выполняют повторно.

Выводы и полезное видео по теме

Подробности о том, как правильно подключить поверхностный насос в составе насосной станции, изложены в следующем видео:

Здесь наглядно представлен порядок подключения поверхностного насоса для полива:

В установке поверхностного насоса не так уж много “подводных камней”. Конечно, не стоит полагаться на собственное чутье или знаменитый “авось”.

Внимательное изучение инструкции изготовителя, а также несколько небольших консультаций с опытными мастерами помогут даже новичку справиться с этой задачей вполне удовлетворительно.

Хотите рассказать, как используете поверхностный насос на даче или устроили водопровод на его базе? Есть рационализаторские предложения или каверзные вопросы? Пишите, пожалуйста, комментарии в блоке ниже.
