Как сделать водопровод на даче своими руками: правила прокладки, монтажа и обустройства

Выезжая на дачу за город, мало кто готов полностью отказаться от благ цивилизации, особенно, если речь идет о водопроводе. Согласитесь, важность водоснабжения дачного участка сложно переоценить.

Вода необходима для полива сада и огородных грядок, а также решения бытовых задач. Что уж говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для обустройства водоснабжения можно привлечь специалистов или обойтись собственными силами.

Чтобы сделать водопровод на даче своими руками, сперва следует определится с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы поможем вам решить.

Для лучшего понимания процесса водоснабжения мы проиллюстрировали материал наглядными схемами и фотографиями, дополнили информацию видео-роликами.

Выбор источника водозабора

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

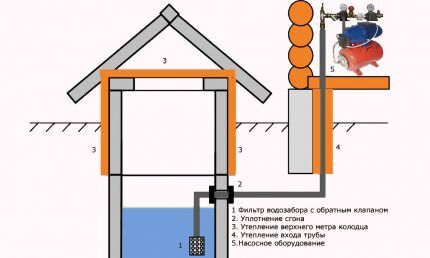

Вариант #1. Водопровод из колодца

Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 — 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Вариант #2. Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Вариант #3. Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.

Зимний или летний водопровод?

В зависимости от цикличности использования, различают два варианта водопроводной схемы:

• всесезонная (зимняя);
• упрощенная (летняя).

Если ваш участок используется исключительно в дачный сезон, то есть с весны по осень, тратиться на дорогостоящий капитальный водопровод просто не имеет смысла. В этом случае может быть два варианта – разборный водопровод и стационарный.

После окончания дачного сезона шланги разборного водопровода снимают, оставляя лишь точки водоразбора. В следующем году к ним снова можно будет подключиться

Первый очень удобен тем, что в конце сезона все шланги можно снять и сложить на хранение. Так они не испортятся от холода и прослужат дольше. Для прокладки такого водопровода вам даже не придется пользоваться лопатой – все коммуникации проходят на поверхности.

Немного потрудиться придется при укладке летнего водопровода стационарного типа. Он тоже не предполагает наличия и установки сложной аппаратуры, но отличается тем, что трубы находятся под землей и не снимаются на зиму. В нужных местах выводят разборные краны.

Главное условие – полностью спускать воду из системы на зиму, чтобы при минусовой температуре замерзшая вода не разорвала трубы.

Летнего водопровода будет вполне достаточно для элементарных бытовых и сельскохозяйственных нужд в масштабах одного дачного участка. Но если вы привыкли к комфорту, используете дачу как место для отдыха и хотите пользоваться водой так же, как и дома, в черте города, тогда лучше сделать на даче зимний вариант водопровода.

Зимний водопровод – система гораздо более сложная. Должно быть учтено все – от естественного уклона рельефа местности до глубины промерзания грунта. Обязательно наличие насоса для обеспечения напора воды. Словом, дачный водопровод зимнего типа ничем не отличается от системы водоснабжения жилых частных домов.

Устройство типовой водопроводной системы

Водопровод на дачном участке состоит из нескольких элементов:

• насосное оборудование;
• трубы и арматура;
• реле давления и манометр;
• гидроаккумулятор;
• устройство для слива.

Кроме вышеперечисленных, система может включать в себя другие элементы, такие как накопительный бак, фильтры или нагреватели. Некоторые составляющие могут быть объединены в одном комплексе, например, насосная станция.

Поднять воду из скважины – выбор насоса

Подача воды из колодца или скважины осуществляется при помощи насоса. Выбор насоса – одна из главнейших задач при планировании водоснабжения дачного участка.

Выбор насоса зависит от:

• глубины колодца или скважины;
• объема потребления;
• производительность самой скважины (дебет);
• диаметр скважины;
• напор воды;
• финансовая составляющая.

Некоторые из этих параметров нельзя вычислить точно, производится примерная оценка. Для этого лучше проконсультироваться с опытным мастером, чтобы не наделать ошибок.

Существует два типа насосов:

• погружной;
• поверхностный.

Поверхностный вариант используется только для перекачивания воды из колодца. Он может быть размещен на поверхности или внутри колодца, но держаться на плаву. Максимальная глубина, для которого подойдет поверхностный насос – 8 м.

Если ваш колодец глубже или речь идет о скважине, тогда это тип насосов не рассматривают.

Насосная станция объединяет в себе несколько элементов: гидроаккумулятор, манометр, реле давления и сам насос

Для скважин выбирают погружные насосы, которые не боятся воды. К их преимуществам относят малые энергозатраты и бесшумную работу при высоком уровне производительности.

Существует 2 типа погружных насосов, в зависимости от типа действия:

• центробежные;
• вибрационные.

Центробежные насосы перекачивают жидкость при помощи лопастей. Под действием центробежной силы, которая возникает в результате вращения лопастей, вода поступает в трубопровод и движется по нему.

Эти модели наиболее популярны, так как центробежные насосы сочетают в себе: надежность, высокую производительность и ценовую доступность.

Погружной насос имеет вид узкой длинной капсулы. Он помещается в скважину, в толщу воды на заявленную производителем глубину

Вибрационные насосы имеют в своем строении мелкопористую мембрану. Жидкость перекачивается в результате возникновения разности давления от деформации мембраны.

Такой насос требует более тщательного обслуживания, мембрана может загрязняться и выходить из строя. Устранить такую поломку можно, но ремонт или замена будут стоить дорого.

Какие трубы подойдут для дачного водопровода

Вода подается в дом и для хозяйственных нужд по трубопроводу. Чаще всего применяют трубы диаметром 1 или ¾ дюйма.

Из современных материалов для дачного водопровода подойдут:

• полипропиленовые;
• полиэтиленовые трубы.

Каждая из разновидностей имеет свои плюсы и минусы. Так, полипропиленовые трубы дороже, чем полиэтиленовые. Для их соединения нужно обзавестись специальным инструментом – паяльником или сварочным аппаратом для труб.

Но с другой стороны, паяльник можно и не покупать, а взять в аренду на время монтажа, а вот экономия на соединительных фитингах выходит существенная, особенно если схема трубопровода предполагает много разветвлений.

И полиэтиленовые трубы высокого давления, и полипропиленовые трубы отлично справляются со своей задачей. Они не подвержены коррозии

Трубы из полиэтилена более дешевые, но для их соединения нужно покупать металлические элементы, которые в сумме стоят дороже всего трубопровода. Да и гарантировать полностью герметичное соединение, как при работе с паяльником и полипропиленовой трубой, невозможно. Стыки – слабое место полиэтиленового водопровода.

Чтобы зимний водопровод не пострадал от низкой температуры и не замерз, нужно позаботиться об утеплении трубопровода. Современное решение – специальные трубчатые «чехлы» из вспененного полипропилена. Такое простое решение способно защитить ваши трубы от замерзания и растрескивания.

Утеплитель продается разного диаметра, в соответствии с диаметром пластиковых труб. Надевать его нужно до соединения труб

Еще один вариант утепления – нагревательный кабель. Его прокладывают параллельно трубопроводу по всей его длине. В холодное время года кабель согревает трубы и предотвращает промерзание. Но, конечно, присутствуют затраты электроэнергии на обеспечение постоянного подогрева.

Разборная и запорная арматура

Водоразборная арматура тоже имеет огромное значение. От ее качества зависит надежность всей системы. В дачной кухне, ванной или бане можно устанавливать обыкновенные смесители, но для установки на улице они не подойдут.

Снаружи лучше монтировать гораздо более надежные и практичные краны с грандбуксами или бронзовые задвижки.

Входной раздаточный узел располагается на поверхности, например, в хозяйственном помещении или специально отведенном для него месте в доме. В него входят комплекс задвижек, отсекающих те или иные разветвления системы, устройство для измерения, контроля и регулирования давления.

Контроль давления в системе

Для комфортного пользования давление в системе должно быть постоянным. Нормальный показатель – от 2,5 до 4 атмосфер. Не допускается как слишком низкие, так и слишком высокие показатели. Для контроля этого параметра систему оборудуют специальным комплексом – реле давления и гидроаккумулятором.

Такая система защитит водопровод от гидроудара, если давление резко повысится. При значительном превышении система отключится

Гидроаккумулятор представляет собой бак, который наполняется водой из системы. За гидробаком устанавливают реле. Этот прибор измеряет давление воды в системе.

Когда оно достигает максимально допустимой отметки, насос отключается, а вода продолжает подаваться из емкости аккумулятора. Когда давление стабилизируется, реле снова запускает насос и заполняет бак.

Еще одно важное устройство для грамотного монтажа водопровода на даче – датчик отсутствия воды – сухое реле. Он отключит систему, когда в колодце по какой-то причине будет слишком мало воды и предотвратит перегрев и поломку насоса.

Водонапорный накопительный бак

Напор в системе дачного водопровода обеспечивают при помощи водонапорного бака. Роль его, как правило, выполняет пластиковая бочка большого объема, расположенная на возвышении. Если есть место на чердаке – ее помещают туда.

Если вместо чердака у вас мансардный этаж, водонапорная бочка может размещаться на специально построенной башне или эстакаде.

Если бак располагается в неотапливаемом помещении, а периодическое проживание на даче зимой запланировано, то следует отдельно позаботиться о его утеплении. Это может быть защитная конструкция, утепленная пенопластом или минеральной ватой.

Главное – внимательно следить, чтобы бак был герметичен. Иначе частички утеплителя, а также пыль и мусор могут попадать вовнутрь и загрязнять питьевую воду.

Сливной клапан для консервации системы

Бывают ситуации, когда систему водопровода приходится консервировать, например на время длительного отъезда или ремонта. В таких случаях следует сливать из системы всю воду. Для этого сразу после насоса, то есть в самой нижней точке системы, устанавливают сливной клапан.

Если выключить насос и открыть клапан, вода начнет двигаться в обратном направлении по трубопроводу благодаря уклону. Иногда поступают другим образом и устанавливают обратный клапан и обводной трубопровод — байпас. Такая схема применяется при использовании воды из глубоких колодцев и скважин.

Как организовать канализацию для утилизации воды?

Поскольку центральной канализации на дачах практически не бывает, нужно позаботиться об индивидуальном решении для слива сточных вод и жидких бытовых отходов. По старинке можно вырыть выгребную яму, но это не соответствует санитарно-бытовым нормам. Да и чистить такую яму придется часто.

В конструкции септика заложен принцип очистки сточных вод в несколько этапов. Чтобы септик работал правильно, все камеры, кроме крайней, должны быть полностью герметичны

Современное решение – использование септика. Самый простой и распространенный способ – септик из 2-3 бетонных колец. Хотя есть и более совершенные технологии, такие как еврокуб, например.

Задача септика – отделить твердую составляющую стоков, а относительно чистую – жидкую — слить обратно в грунт. Благодаря такой системе можно обойтись одним вызовом ассенизатора в несколько лет.

Пошаговое руководство по монтажу

Для того, чтобы на даче самостоятельно построить водопровод, нужно произвести подготовительные работы: составить план, подготовить инструменты и материалы. Только после тщательной подготовки можно приступать к прокладке трубопровода, подключению и монтажу внутренней разводки.

Шаг #1. Составление плана действий

Начинать работу нужно с составления подробного плана. Если схема планируется сложная, без помощи профессионала не обойтись, ведь водопровод – дело ответственное.

Если же решили обойтись своими силами, подготовьте всю информацию:

• глубина промерзания грунта в вашем регионе;
• глубина залегания грунтовых вод;
• уклон рельефа;
• план существующих коммуникаций с указанием точек водозабора;
• план участка со всеми постройками;
• количество точек потребления (водоснабжение дома, бани, полив огорода, наполнение бассейна и т.д.).

Сперва изобразите подробную схему в масштабе. Кроме привычного плана местности, начертите профильное изображение трубопровода и план в изометрии. Так вы сможете учесть наклон при прокладке водопровода на даче.

При наличии такого чертежа посчитать количество труб и фитингов не составит труда. Никогда не покупайте материал впритык, сделайте небольшой запас – около 10% от общего количества.

Нужно подробно расписать все соединительные элементы и арматуру, которая будет использоваться. Так вы не только не забудете ничего купить, но и не наделаете ошибок при монтаже (+)

Глубина промерзания – одна из важнейших характеристик. От нее зависит, насколько глубоко придется прокладывать трубы. Учтите, что глубина прокладки труб должна быть больше глубины промерзания грунта как минимум на 20 см в самой низкой точке участка.

Шаг #2. Подготовка необходимых инструментов

Когда схема готова, материалы посчитаны, нужно позаботиться о необходимых инструментах. Предположим, что скважина или колодец у вас уже есть, так что этап их устройства можно пропустить.

Инструменты для монтажа зимнего водопровода на даче:

• лопата;
• разводной ключ;
• газовый ключ;
• сварочный аппарат для труб – «утюг» (при использовании полипропиленовых);
• рулетка;
• резак для труб;
• ножовка;
• нож;
• пистолет для силикона и герметика.

Такого набора будет достаточно для проведения земляных и сантехнических работ.

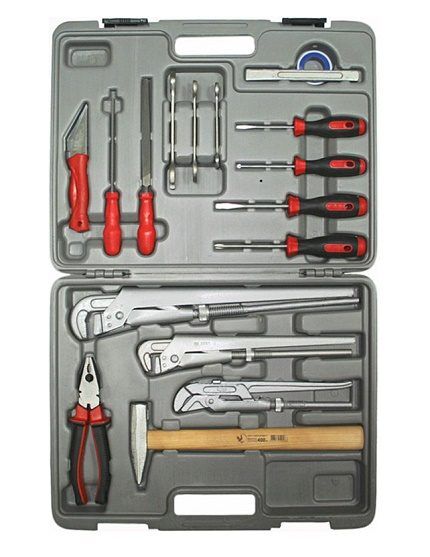

Можно купить готовый набор сантехника, в который входят все основные инструменты для прокладки водопровода. Но измерительные инструменты все равно придется докупить отдельно и на качестве лучше не экономить

Если и электромонтажные работы вы планируете осуществлять своими руками, тогда необходимо расширить набор инструментов отверткой, тестером, кусачками и другими инструментами электрика.

Шаг #3. Устройство водопровода

Чтобы правильно организовать работу, нужно знать правильный порядок:

1. Выполните земляные работы. Вооружившись лопатой, займитесь устройством траншей по всей длине водопровода согласно составленному плану.
2. Позаботьтесь о питании насоса. Нужно вырыть отдельную траншею, проложить электрокабель и смонтировать розетку для подключения насоса.
3. Установите насос. В зависимости от его типа, он может быть расположен снаружи или погружен в скважину;
4. Подключите к насосу оборудование: реле давления, манометр и гидроаккумулятор. Затем надежно присоедините трубу, ведущую к точкам потребления.
5. Установите сливной клапан для возможной консервации системы.
6. Смонтируйте систему трубопровода по дну траншеи. Не забудьте про утепление труб на этом этапе.
7. Выведите наружные точки водоразбора.
8. Подключите систему и проверьте ее работоспособность. Особое внимание уделяется стыкам труб, а также местам подключения аппаратуры.
9. Засыпьте траншею. К этому этапу переходят, если система работает стабильно, а протечки отсутствуют.
10. Монтируйте внутреннюю разводку водопровода. Пластиковые трубы не ржавеют, так что их можно углублять внутрь стен. Установите все смесители, сантехнику, системы фильтрации и водонагреватели.

Воду из скважины нужно обязательно очищать. Лучше всего делать это при помощи проточных фильтров или систем обратного осмоса. Последние обеспечивают полную очистку от всех примесей на молекулярном уровне, но и стоимость их установки и обслуживания на порядок выше.

Шаг #4. Выбор устройства для подогрева воды

Для нагрева воды на даче можно использовать водонагреватели проточного типа (газовые или электрические) и накопительного типа (бойлер).

Газовые колонки – очень удобны, вода нагревается в неограниченном количестве, быстро и качественно. Да и на электроэнергии можно сэкономить. Но, во-первых, газопровод на даче – явление редкое, а к газовому баллону подключать колонку нет смысла, а во-вторых, установка колонки должна производиться только квалифицированным газовщиком.

Объем бойлера зависит от количества человек, которые будут пользоваться горячей водой. Если вы будете только мыть руки или посуду, 50 л агрегата будет достаточно, а вот для того, чтобы принять душ, нужно установить хотя бы 80 л бак

Электронагреватели могут устанавливаться и демонтироваться в любое время, в этом их преимущество. Однако по скорости нагрева они уступают газовым проточным колонкам.

Электрический бойлер – лучший вариант для использования на даче. Горячая вода всегда в наличии, стоит он недорого и установить его может любой начинающий мастер.

Выводы и полезное видео по теме

Для того, чтобы понять, как нужно прокладывать водопровод на даче, посмотрите эти наглядные видео-пособия. Их них вы узнаете, как монтировать водопровод из колодца, водяной скважины, а также как сделать на даче летний вариант водоснабжения.

Видео-обзор прокладки водопровода с поверхностным насосом из колодца:

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры — реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.
