Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

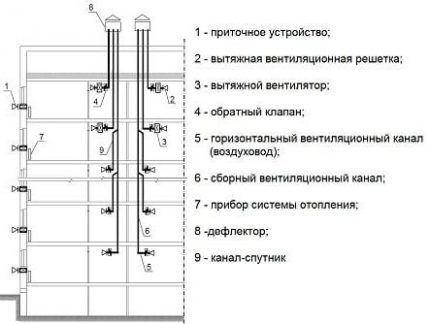

Схема устройства вентиляционных шахт
Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

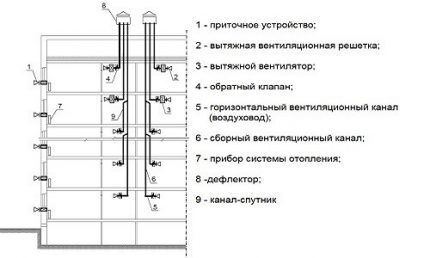

Схема устройства вентиляции с каналами-спутниками
Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

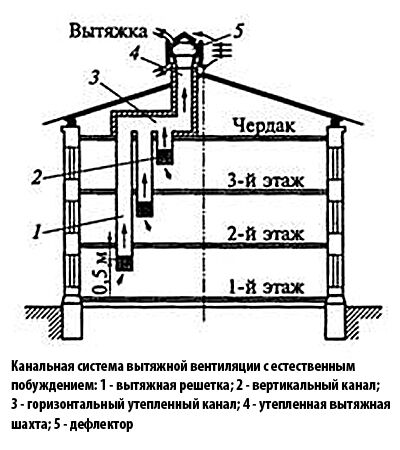

Схема с горизонтальным каналом
Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

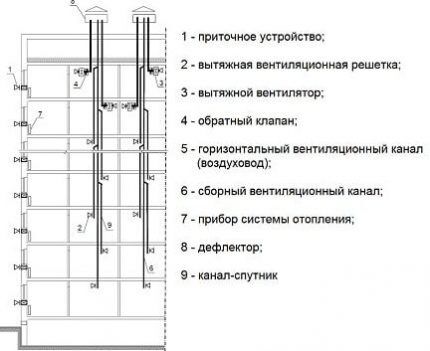

Схема устройства вентиляции для многоквартирного дома
Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование — приточно-вытяжные установки.

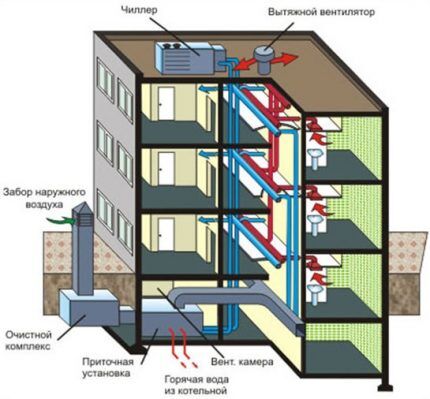

Принудительная система вентиляции в многоквартирном доме
Пример монтажа приточно-вытяжной системы в многоквартирном здании. Внизу, в подвале или цоколе, устанавливают приточное оборудование с фильтрацией и подогревом воздуха, на крыше – чиллер и вентилятор

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

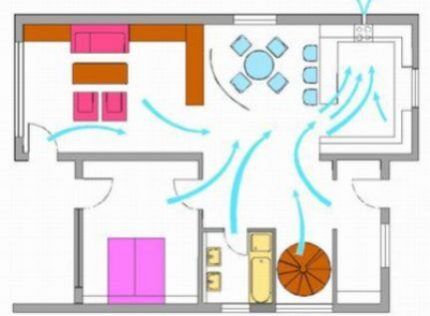

Движение воздуха в квартире
На схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

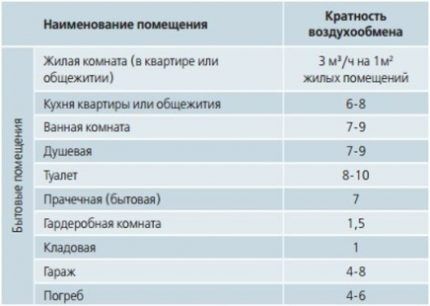

Таблица кратности воздухообмена
Таблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Вентилятор в ванной комнате
Повысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

Приточная канальная вентиляция
Приточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, – вентиляционной (фановой) трубой.

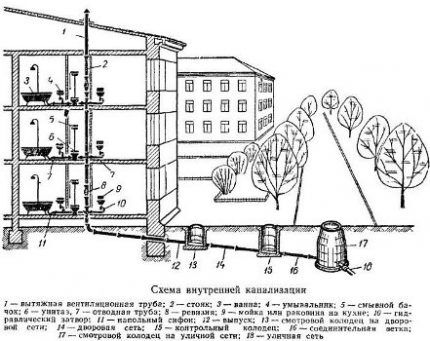

Схема канализации многоквартирного дома
На схеме хорошо видно, как устроена вентиляция канализации. Все квартирные сантехнические приборы «привязаны» к общему стояку, который с одной стороны заканчивается фановой трубой, с другой – выпуском, ведущим к централизованной городской сети

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Вы проживаете в квартире многоэтажки? Поделитесь своим опытом обустройства системы вентиляции, расскажите, какие приборы вы используете для обеспечения полноценного и своевременного воздухообмена во всех помещениях квартиры. Оставляйте свои комментарии под нашей статьей — ваши советы могут быть полезными многим владельцам квартир.
