Приточный вентиляционный клапан в стену: особенности обустройства

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Оксана Чубукина
Последнее обновление: Март 2019

В стремлении защитить дом от холода, шума, пыли и прочих негативных внешних воздействий человек герметизирует строительные конструкции. Наряду с усовершенствованием изоляционных характеристик снижается качество вентиляции – поступление чистого воздуха сокращается.

Проблему можно решить разными способами. Один из наиболее доступных и действенных методов – устроить приточный клапан в стене, обеспечив необходимый приток свежего воздуха. В этом материале мы расскажем о необходимости установки этого устройства, взвесим все «за» и «против», а также раскроем секреты монтажа стенового приточного клапана.

Необходимость установки вентиляционного клапана

Основная функция приточного вентклапана – обеспечение поступления свежего воздуха в квартиру или дом.

Стеновой проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков на ПВХ-изделия естественная вентиляция утратила свою эффективность – приток воздуха извне существенно сократился из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Недостаток воздуха
Первый признак недостаточности поступления воздуха – появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не предпринять мер по улучшению вентиляции, то со временем незначительные неприятности, могут стать причиной более серьезных последствий:

  1. Концентрация углекислого газа повышается, что плохо сказывается на самочувствии человека. Быстрая утомляемость, сонливость, головная боль, снижение работоспособности – результат нехватки кислорода.
  2. Высокая влажность и отсутствие циркуляции воздуха – отличная среда для развития болезнетворных организмов. Споры плесени способны вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В зоне риска – маленькие дети и лица с пониженным иммунитетом.
  3. Вытяжная вентиляция работает неэффективно при низком притоке воздуха – неприятные запахи, загрязнения, вредные вещества не выводятся естественным путем.
  4. В условиях постоянной высокой влажности быстрее изнашиваются конструктивные элементы здания.

Работа окна в режиме проветривания способна решить перечисленные проблемы, но вместе с тем сводятся на нет основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Рекомендуем также прочесть материал о других способах обустройства приточной вентиляции.

Работа стенового
Стеновой «приточник» нормализует движение воздушных масс в помещении. При нормальных условиях (перепаде давления 10 Па) большинство моделей пропускают порядка 25-30 куб.м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция клапана приточной вентиляции довольно примитивна. Прибор состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана находится тепло- и шумоизоляция, а также фильтр.

Конструкция клапана
Модели разных производителей внешне могут выглядеть по-разному. Некоторые «приточники» оснащаются дополнительными элементами и функционалом. Например: температурным датчиком, регулировкой влажности, вентилятором, системой дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

  1. Воздуховод. По трубе воздушные массы поступают снаружи в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
  2. Вентиляционная решетка. Размещается с внешней стороны стены и предназначается для защиты внутренних элементов прибора от мелких животных, попадания осадков и мусора. Оптимальный материал изготовления – алюминий. В некоторых моделях предусмотрена антимоскитная вставка из полимерных нитей.
  3. Тепло-шумоизоляционная вставка. Проходит через весь воздуховод и предохраняет стену от промерзания, обеспечивая снижение уличного шума.
  4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
  5. Декоративная крышка. Устанавливается с внутренней стороны стены. Пластиковый оголовок снабжается ручкой для регулировки воздушного потока.

Многие производители оборудуют клапан уплотнительным кольцом с заслонкой. Обе детали размещаются с внутренней стороны стены и сдерживают порывы ветра.

Регулировка клапана
С помощью проветривателя можно управлять воздухообменом, принудительно нагнетая или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняки не возникают

Система функционирует по простому принципу. Воздух, проходя через решетку и фильтр, очищается, перемещается по тепло-шумоизоляционному каналу и немного прогревается. В ограниченном пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем сквозь технологические отверстия – вовнутрь помещения.

Вентиляция может осуществляться непрерывно при закрытых окнах. При этом помещение охлаждаться не будет. Если в помещении установлены пластиковые окна, то возможно стоит рассмотреть вариант установки приточного клапана на окно.

Однако для нормальной циркуляции воздуха должны выполняться следующие условия:

  • наличие исправной вытяжки;
  • движение воздушных масс даже при закрытых дверях внутри помещения – надо предусмотреть зазор между полом и дверью в 1,5 см или обустроить вентиляционные решетки.

Работу вытяжки можно проверить экспериментальным путем. Открыть форточку и поднести к решетке тонкую бумагу. При хорошей тяге лист притянется к вентиляционному каналу.

Проверка вентиляции
Если лист не удерживается на решетке, значит вентиляция нуждается в чистке. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Аргументы «за» и «против»

Стеновой приточный клапан, как и любой другой прибор, обладает несомненными достоинствами и недостатками.

Аргументы в пользу проветривателя:

  1. Снижается частота открывания/закрывания окна. Это продлевает срок службы оконной фурнитуры и экономит время.
  2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приточников» и может достигать 60-70 куб.м/ч.
  3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
  4. Возможность регулирования воздушного потока исходя из сезона и потребности конкретного дома.
  5. Прибор имеет компактные размеры – внутренняя коробка практически незаметна на стене, ее можно спрятать за шторой.
  6. По сравнению с обычным проветриванием через окно, работа стенового клапана не сопровождается теплопотерями.
  7. Приточное устройство повышает эффективность вытяжки – влажный отработанный воздух удаляется быстрее.

Функционирование системы осуществляется автономно – клапан работает за счет разниц давлений на улице и в помещении.

Приточный клапан
Вентиляционный клапан стоит относительно недорого. При желании простейшую модель прибора получиться изготовить из доступных материалов своими руками

Отрицательные моменты использования приточного оборудования:

  • необходимость проделывания в стене сквозного отверстия – целостность конструкции некоторым образом нарушается;
  • несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
  • при сильных морозах приточная вентиляция может привести к понижению температуры внутри помещения.

Некоторые отказываются от установки стенового клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффектного проветривания фильтр устройства следует регулярно очищать от скопившегося мусора.

Параметры выбора встраиваемого проветривателя

Прежде чем покупать приточный клапан, необходимо сравнить главные параметры разных моделей:

  • производительность устройства;
  • допустимую температуру эксплуатации;
  • длину и диаметр воздуховода;
  • способ управления;
  • уровень шумоизоляции;
  • компанию производителя.

Мощность «приточника». В среднем стеновые клапаны выдают объем свежего воздуха до 40 куб.м в час. При определении оптимальной производительности стоит учитывать объем помещения, его назначение и количество проживающих людей.

Приток свежего воздуха
Для жилой зоны норматив воздухообмена составляет 3 куб.м/час из расчета на один квадратный метр площади дома. Если в квартире три и более комнаты, то придется устанавливать несколько клапанов

Температура эксплуатации. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплой» местности использовать в условиях морозной зимы, то на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа приточного канала заблокируется.

Габариты воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала задает пропускную способность клапана – чем он больше, тем производительней прибор. При выборе размера и формы воздуховода надо ориентироваться на место установки «приточника».

Размещение клапана
Если клапан будет монтироваться под окном, необходимо замерять расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем умещаться в этой зоне

Способ управления. На рынке представлены ручные и автоматизированные модели. Первые доступны по цене, интенсивность проветривания регулируется ручным переключателем.

Автоматизированные приборы оснащены гигростатом – прибором, контролирующим уровень влажности в помещении. Пользователь самостоятельно задает показатель влажности (40-60%) и если эта величина поднимется выше, то заслонка клапана откроется. После нормализации влажности – подача воздуха с улицы приостановится.

Уровень шумо – и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие шумоизолирующей вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утеплительным кожухом.

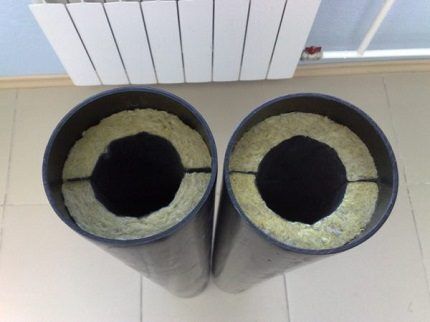

Теплоизоляция воздуховода
Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала при сильных морозах, обеспечивая бесперебойную работоспособность системы круглый год

Компания производитель. На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие бренды и марки: Flakt Woods (Riv, Kiv125), Вентс (ПС100), Aereco (EHT, EFT), Helios (ZLE100, ZLA 80-160), Домвент и др.

Характеристики стеновых клапанов
Гигромеханический стеновой приточный клапан Aereco EHT зависимо от уровня влажности в помещении выдает объем воздуха от 5 до 40 куб.м/ч

Технология монтажа приточно-стенового клапана

Процесс установки прибора достаточно прост, но для работы потребуется специализированное оборудование. Важно правильно выбрать место монтажа и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе комнаты для установки стенового «приточника» следует руководствоваться следующими правилами:

  1. Монтаж предпочтительно осуществлять в несущей стене.
  2. В многоквартирном доме клапан лучше устанавливать с выходом наружной части на балкон или лоджию.
  3. Обустраивать приточную вентиляцию нежелательно на стене здания, выходящей в сторону автомобильной дороги и промышленной зоны.

Не рекомендуется использовать стеновой клапан в помещениях с высокой степенью влажности – зимой высок риск обмерзания прибора. Как вариант, можно применять «приточники» с функцией подогрева.

Определившись со стеной, надо выбрать оптимальное место для врезки клапана.

Наиболее удачными считаются участки:

  • между подоконником и батарей – приточный воздух нагревается от прибора отопления и распределяется по дому;
  • вверху оконного проема (2-2,2 м) – воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случая стеновой клапан получится скрыть за шторой.

Схемы установки клапана
При установке проветривателя вверху от окна, надо выдержать расстояние между откосом и прибором минимум 30 см – это снизит вероятность промерзания вентканала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену понадобятся:

  • стационарный бур или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
  • промышленный или бытовой пылесос – особенно актуально, если монтаж выполняется в «чистой» зоне, где ремонт уже завершен;
  • монтажная пена;
  • штукатурная смесь;
  • строительный нож;
  • фигурная отвертка;
  • инструменты для разметки: измерительная рулетка, строительный уровень, карандаш.

Монтаж проветривателя – пыльная и шумная работа. Поэтому надо использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и респиратор с фильтром от пыли.

Для установки вентиляционного клапана с бризером, устройством с очисткой и подогревом воздушной массы, потребуется установка алмазного бурения, т.к. обычная дрель не сможет пробурить отверстие достаточного диаметра:

Последовательность выполнения работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание облицовано навесными панелями, то их необходимо временно демонтировать. С внутренней стороны стены нанести разметку под бурение – приложить основание клапана и отметить контур карандашом. Желательно организовать удаление пыли.

Подготовка стены
Малярной лентой зафиксировать полиэтиленовый пакет и пластиковую емкость. Сверху к «ловушке» подсоединить шланг пылесоса – образующая при сверлении пыль будет поступать в мусоросборник

Этап 2. Бурение отверстия. Используя алмазную коронку или бур выполнить стартовое бурение на глубину 7-10 см. Отколовшиеся фрагменты бетона убрать, в центре зубилом выбить насечку для более устойчивого позиционирования бура. Весь канал необходимо делать под небольшим уклоном наружу, чтоб предотвратить попадание влаги вовнутрь помещения.

Бурение отверстия
Во время бурения рабочую область периодически надо увлажнять – эта мера уменьшит пылеобразование и обезопасит инструмент от перегрева

Этап 3. Очистка канала. В прорубленный паз вставить шланг пылесоса и удалить из отверстия всю пыль.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа утеплителя.

Монтаж теплоизоляции
Оптимальный теплоизолятор для стенового клапана – вспененный полимерный материал. Он не теряет своих качеств в условиях высокой влажности

Этап 5. Установка гильзы. В канал с теплоизолирующим кожухом поместить трубку воздуховода, продвигая ее ввинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. С внешней стороны стены закрепить защитную решетку. Изнутри нанести разметку под установку корпуса, просверлить отверстия, забить пластиковые дюбеля и зафиксировать панель на стене.

Также у нас есть материал, где более подробно описан процесс монтажа приточного стенового клапана.

Установка фильтра
После того, как корпус закреплен, монтируется заслонка, регулирующая воздушный поток, и протипылевой фильтр. Заключительный этап – установка крышки

Обслуживание вентиляционного клапана

Приточное устройство необходимо регулярно чистить. В условиях мегаполиса выполнять чистку внутренних элементов необходимо дважды в год – пыль, мелкие частицы грязи и копоть от автомобильных газов оседают на фильтре прибора.

Очищать клапан лучше в теплую безветренную погоду, чтобы через отверстие в стене не задувал холодный воздух. Необходимо снять крышку с внутренней стороны прибора, извлечь фильтрующий элемент и шумоизоляцию.

Чистка клапана
Если фильтр и шумобарьер изготовлены из синтетики, то их достаточно промыть в мыльной воде, высушить и установить обратно

Канал воздуховода тоже нуждается в очистке – его надо пропылесосить.  Если приточник установлен на первом или цокольном этаже, то можно снять защитную решетку со стороны улицы и выдуть мусор наружу пылесосом.

Выводы и полезное видео по теме

Видео ролик о необходимости установки, конструктивных особенностях и принципе работы приточного стенового клапана:

Пошаговая инструкция по монтажу вентканала «Домвент»:

Для врезки «приточника» в стену придется распилить наружную стену дома. При всей трудоемкости поставленная задача технически проста. Имея в наличии инструмент для бурения, владелец квартиры или дома сможет установить клапан самостоятельно.

Если при ознакомлении с материалом у вас появились вопросы по установке стенового приточного клапана, или есть ценная информация по теме статьи, пожалуйста, поделитесь ею с нашими читателями. Это можно сделать оставив комментарий внизу статьи.
