Вентиляционный анемостат: конструктивная специфика + обзор ТОПовых брендов на рынке

Одно из условий комфортного микроклимата в доме – достаточная циркуляция воздуха. Обустраивая климатическую систему помещения,  желательно предусмотреть возможность плавной регулировки интенсивности воздушных струй.

С этой задачей справляются анемостаты. Перед выбором воздухораспределителя следует понять, что такое вентиляционный анемостат, и как подобрать модель исходя из конкретных условий эксплуатации.

Обозначенные вопросы изучены нами и подробно изложены в статье. Кроме рекомендаций по выбору, мы подготовили обзор популярных брендов и востребованных модификаций вентиляционных анемостатов.

Использование анемостата в системе вентиляции

Анемостат – конечный элемент венсистемы, отвечающий за равномерное распределение воздушных масс в замкнутом помещении. По сути, это альтернативный вариант диффузора или привычной вентиляционной решетки.

Устройство активно эксплуатируется в системах воздушного обогрева, кондиционирования и вентиляции, как бытовых помещений, так и зданий производственного назначения.

Основная задача анемостата – формирование и распределение воздухопотока, поступающего в помещение извне или наоборот, направленного в вытяжную трубу.

Анемостат представлен небольшим отрезком трубы с подвижной «шляпкой». Воздухораспределяющий элемент врезается в выход вентиляционного канала со стороны комнаты

«Плафон» отвечает за ряд дополнительных, но не менее важных функций:

• регулировка объема подводимого воздуха;
• устранение сквозняков – устройство обеспечивает аэро-конвекцию, благодаря чему вероятность появления воздушных завихрений нивелируется;
• эффективное проветривание помещения – свежие воздушные струи заполняют все внутреннее пространство комнаты;
• перекрывание отверстия воздуховода.

Некоторые модели воздухораспределителей оснащены фильтрационным элементом, удерживающим пылевые частицы с поступающего уличного воздуха.

Анемостаты выпускаются в разном цветовом исполнении, что позволяет декорировать вентиляционный канал под тон отделочных материалов и сделать воздуховод менее заметным

Типовое устройство и принцип действия

Конструкция анемостата предельно проста.

Стандартная комплектация включает:

• круглый корпус;
• крепежная муфта;
• фланцевые регулируемые перегородки;
• диск с резьбовым стержнем.

Вовнутрь вентканала вставляется распорка с регулировочным винтом и подвижной тарелкой.

Щит движется перпендикулярно относительно воздуховода по трубе анемостата. Режим работы воздухораспределителя выбирается самостоятельно и контролируется положением заслонки (+)

При перемещении крышки против часовой стрелки пропускная щель увеличивается, соответственно, приток или вывод воздуха возрастает. Проходимость устройства возрастает при повороте плафона по ходу часовой стрелки.

Некоторые анемостаты имеют две тарелки: одна – вогнутая большего диаметра, вторая – стандартной формы. Такая модификация лучше распределяет воздух.

Конструктивные и функциональные особенности

Зависимо от характера распределения и направления воздушных струй различают три типа анемостатов: приточный, вытяжной и универсальный.

Воздухораспределитель приточного типа комплектуется щитом, вогнутым вовнутрь. Форма тарелки обладает минимальным аэродинамическим сопротивлением, благодаря чему воздушные массы распределяются равномерно. Такой анемостат устанавливают в воздуховоды приточной вентиляции.

Рассекатель монтируется в приточную вентсистему и перенаправляет потоки воздуха вдоль поверхности потолка или стены – зависимо от метода установки

В вытяжном анемостате внешняя крышка имеет округлую, гладкую форму для эффективного устранения отработанного воздуха.

Универсальный приточно-вытяжной анемостат оснащен двумя колпаками-рассекателями.

Нюансы применения комбинированной модели:

• при монтаже в вытяжную систему допустимо использование одновременно двух щелей, образуемых тарелками;
• работа в приточной вентсистеме подразумевает открытие одного зазора, созданного вогнутым щитом; вытяжное отверстие в этом случае надо закрыть.

Выбор подходящего режима осуществляется вручную – устанавливается технологическая щель нужного размера.

Если приточный воздуховод оборудовать универсальным анемостатом и установить вытяжной режим, то поток свежего воздуха буде дуть вертикально вниз, а не распределяться под потолком

Анемостат и диффузор: сходства и отличия

Несмотря на то, что оба устройства выполняют схожие задачи, принцип функционирования воздухораспределителей разнится. Сам по себе диффузор не рассчитан на регулировку пропускной способности.

Угол наклона ламелей приточно-вытяжного диффузора фиксирован, а для корректировки объема воздухопотока предусмотрены различные модификации заслонок ручного управления.

В отличие от анемостата, корпус решетки диффузора круглой, прямоугольной или квадратной формы. Высокой пропускной способностью отличаются линейные продолговатые модели

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

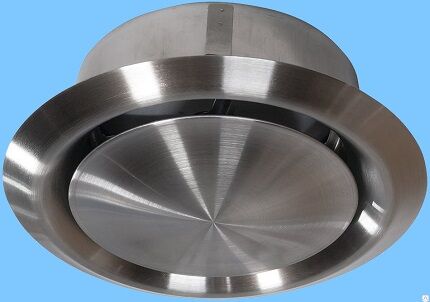

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

• устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
• легкий вес и простота установки;
• многообразие размеров и расцветок;
• неприхотливость в уходе и обслуживании;
• низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Обзор популярных брендов и модификаций

На рынке вентсистем анемостаты представлены различными производителями. Лидером среди продаж является продукция Vents. Достойную конкуренцию им составляют распределители воздуха Dospel, Blauberg, Lessar и Systemair. Рассмотрим предлагаемые модификации популярных изготовителей более подробно.

Vents – широкий ассортимент анемстатов

Компания реализует шесть серий анемостатов:

• А*ВР – комбинированные пластиковые;
• А*ВРФ – универсальные с фланцем из пластика;
• А*ПР – приточные пластиковые;
• А*ПРФ – приточные с монтажным фланцем, материал изготовления – пластик;
• АМ*ВРФ – универсальные металлические с фланцем;
• АМ*ВРФ Н – приточно-вытяжные из нержавеющей стали.

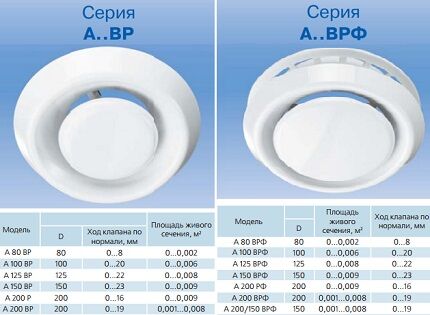

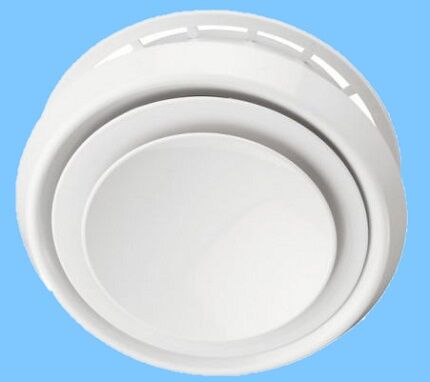

Комбинированные анемостаты А*ВР и А*ВРФ изготовляются из полистирола или АБС-пластика. Обе модели подходят для настенного или потолочного монтажа.

Серии А*ВР/А*ВРФ выпускаются в шести типовых размерах – от 80 мм до 200 мм. Пропускная способность и ход канала в разных модификациях одного и того же диаметра равны (+)

Отличие – анемостаты А*ВРФ укомплектованы фланцем и ограничительным кольцом, позволяющими быстро и легко зафиксировать воздухораспределитель в вентаканале.

Модели А200ВР, А200ВРФ и А200/150ВРФ оборудованы двумя регулирующими элементами – это обеспечивает более качественное перераспределение воздушных масс.

Приточные анемостаты А*ПР и А*ПРФ выпускаются в двух диаметрах: 150 мм, 200 мм.

Соответствующие характеристики воздухораспределителей:

• площадь сечения – 0,011 и 0,012 кв.м;
• максимальный ход тарелки по нормали – 21 и 22 мм.

Стоимость пластиковых воздухораспределителей Vents без фланца составляет 4-9 у.е зависимо от габаритов и наличия фланца.

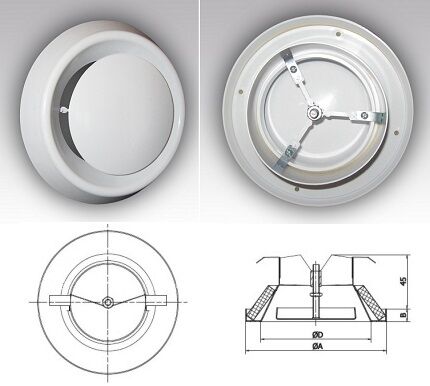

Металлические модели комбинированных анемостатов (АМ*ВРФ и АМ*ВРФ Н) представлены четырьмя типовыми размерами: 100, 125, 150 и 200 мм.

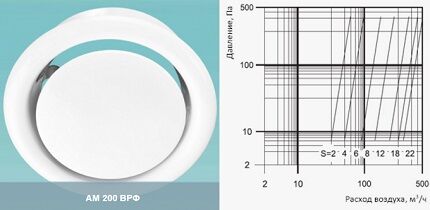

Диаграмма отображает расход воздуха при разных положениях внутренней тарелки устройства АМ200ВРФ. Диапазон хода клапана составляет 2-22 мм (+)

Цена на стальные изделия с полимерным слоем – 9-12 у.е, на анемостаты из нержавейки – 25-100 у.е.

Dospel – распределители воздуха польского производства

Компания Dospel (Польша) специализируется на изготовлении вентиляционного оборудования и аксессуаров.

Распределители воздуха представлены тремя подкатегориями:

• AN* — приточные устройства из пластика;
• ANM*EV – вытяжные металлические анемостаты;
• ANM*SV – приточные распределители из металла.

«Плафоны» серии AN выпускаются диаметром 100, 125 и 150 мм. Максимальное открытие створки достигает – 16, 13 и 21 мм.

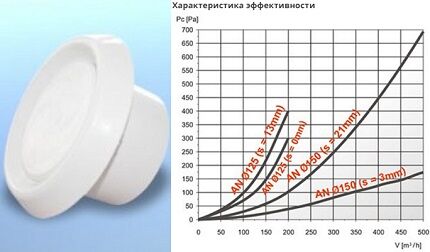

Сравнение аэродинамических характеристик AN125 и AN150 в различных диапазонах открытия тарелки и зависимость пропускной способности от диаметра анемостата (+)

Металлические приточные и вытяжные распределители Dospen изготовлены из нержавеющей стали и покрыты порошковой краской. Обе серии (ANM*EV и ANM*SV) выпускаются в пяти размерах: минимальный – 100 мм, максимальный – 250 мм.

Ориентировочная стоимость пластиковых моделей – 4 у.е., металлических – 6-19 у.е.

Blauberg: модели серии VPR и VMR

Немецкая корпорация Blauberg Ventilatoren предлагает два типа приточно-вытяжных воздухораспределителей:

1. VPR – пластиковые с монтажным фланцем. Изготавливаются из полимеров, устойчивых к УФ-лучам и температурным воздействиям, в составе пластика присутствуют антистатические добавки. Габаритные размеры подходят под воздуховоды 80-200 мм. Максимальная площадь сечения – 0,009 кв.м.
2. VMR – металлические анемостаты. Материал производства – сталь, сверху – слой полимеров белого цвета. Модельный ряд насчитывает четыре позиции от 100 до 200 мм.

Высокие прочностные характеристики обеих моделей обуславливают их широкую сферу применения: жилые, подсобные, офисные, торговые помещения, детские сады и медучреждения.

Анемостаты Blauberg рассчитаны на настенный и потолочный монтаж. Для надежной фиксации с воздуховодом в моделях VPR и VMR предусмотрены уплотнительные кольца

Вытяжные и приточные анемостаты Lessar

Фирма Lessar имеет производственные мощности в Китае и разных странах Европы. Продукция компании пользуется спросом благодаря достойному качеству и доступным ценам. Анемостаты выпускаются в ограниченном ассортименте – металлические устройства вытяжного и приточного типа.

Отличительные особенности распределителей воздуха Lessar:

• модельный ряд: LV-DCP – для приточных вентсистем, LV-DCV – для вытяжных воздуховодов;
• сечение каналов: 100, 125, 160 и 200 мм;
• пропускная способность анемостатов – 10-500 куб.м/час;
• стоимость – 5-10 у.е. (зависимо от габаритов изделия).

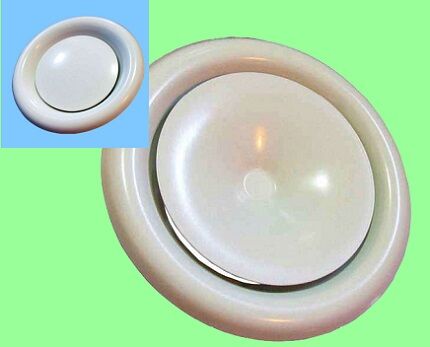

Анемостаты Lessar по сравнению с аналогичными металлическими моделями других производителей стоят на порядок дешевле.

Распределители воздуха изготовлены из стали и покрыты порошковой белой краской – согласно колеровочной системы соответствия цветов RAL №9010

Systemair – европейское качество вентиляционных устройств

Шведский бренд Systemair реализует стандартизованную линейку вентоборудования: вентиляторы, воздухообрабатывающие агрегаты и воздухораспределители.

Виды анемостатов Systemair:

1. Balance-E. Устройство вытяжного типа, сделанное из регенированного полипропилена. Материал стойко переносит высокую температуру (до +100°С) и химические соединения в умеренной концентрации. Четыре вариации рассчитаны на воздуховоды 100, 125, 160 и 200 мм. Максимальный воздушный зазор – 20 мм.
2. Balance-S. Приточный анемостат, изготовленный из такого же пластика, как и предыдущая модель. Выпускается в трех размерах: 100, 125 и 160 мм.
3. EFF. Универсальный стальной распределитель, способный работать в режиме «отвода» и «притока» воздуха. Модификации EFF имеют диаметр от 63 до 200 мм, ход центрального конуса – до 28 мм.
4. TFF. Приточный анемостат из стали. Конструкция включает в себя впускной конус и плоский звукоизоляционный диск. Поставляется в диаметрах 80-200 мм.

Модели Balance-E, Balance-S и EFF устанавливаются посредством крепежного кольца или напрямую в воздуховод. TFF фиксируется в вентканале распорными пружинами или в монтажную раму.

Регулировка зазора и направленное распределение воздушных потоков на 180° в анемостате Systemair TFF осуществляется за счет экранирующего элемента

Выводы и полезное видео по теме

Типовое устройство универсального регулируемого «диффузора»:

Работа автоматического анемостата:

Технология монтажа воздухораспределителя в гипсокартонный короб:

Анемостат – простое и эффективное решение для улучшения микроклимата. Устройство отвечает за равномерный приток свежего воздуха в нагнетательной вентсистеме и регулирует выброс «отработки» в вытяжных каналах. Немаловажный плюс воздухораспределителя – доступная стоимость.
