Как сделать домашний кондиционер своими руками: популярные схемы и инструкции

Жара, даже если её долго ждали, всё равно обрушивается на нас внезапно. Дожди, конечно, надоели, но и палящий зной выматывает и снижает трудоспособность. Хорошо, когда есть сплит-система, но о ней мало кто задумывается зимой или дождливой весной. А летом её покупка и монтаж оборачиваются дырой в семейном бюджете.

Некоторые умельцы решаются сделать домашний кондиционер своими руками, используя подручные средства и недорогие материалы. Идея сборки бюджетной самоделки достаточно привлекательна, но прежде чем приступить к ее реализации, необходимо оценить эффективность такого агрегата и изучить технологию его изготовления, согласны?

Предлагаем ознакомиться с разными вариантами сооружения домашнего кондиционера. Среди предложенных технологий вы обязательно выберите подходящее решение и сможете собрать охлаждающее устройство самостоятельно.Пошаговые руководства и фото-инструкции помогут в осуществлении задуманного.

Заводские кондиционеры: виды и недостатки

Прежде, чем попытаться самостоятельно сделать кондиционер, хорошо бы разобраться, что собой представляет это устройство, как оно работает и какой эффект можно ожидать от его функционирования.

Кондиционер – это технически сложный прибор, который изначально использовался только для охлаждения помещения в летний период. С течением времени модели кондиционеров совершенствовались и усложнялись.

Современные климатические устройства способны не только контролировать климат внутри помещения, но даже увлажнять и очищать находящийся в нем воздух.

Самые разнообразные современные климатические устройства называют кондиционерами и приобретают для того, чтобы комфортно чувствовать себя дома, невзирая на погодные условия

Приборы, которые в настоящее время имеются в продаже, можно разделить на два вида: испарительные и компрессионные.

Если испарительные модели способны лишь охлаждать воздух и влиять на его влажность, то компрессионные могут как уменьшать, так и увеличивать температуру в помещении.

Компрессионное устройство и его конструкция

Компрессионный – наиболее распространенный вид кондиционеров, который чаще всего используется в быту. Его конструкция состоит из узлов, обычно входящих в состав любого холодильного оборудования: компрессора, конденсатора (радиатора), испарителя, терморегулятора и вентиляторов.

Каждый из элементов комплекса выполняет определенную задачу:

• компрессор обеспечивает перемещение хладагента (например, фреона) по контуру устройства;
• радиатор используется для охлаждения и конденсации фреона;
• испаритель – место, где жидкость становится паром при снижении давления фреона;
• терморегулятор нужен для управления расходом хладагента, перемещающегося через испаритель: так обеспечивается сохранение установленной температуры;
• вентиляторы помогают активизировать процесс теплообмена и направить в помещение поток охлажденного воздуха.

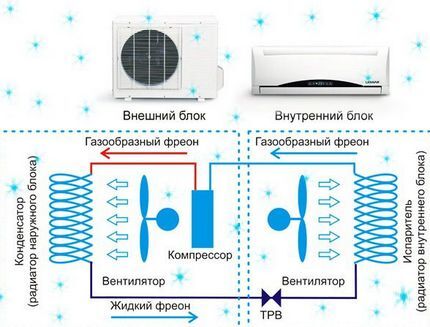

Схематично работу компрессионного кондиционера можно представить следующим образом.

Если внимательно изучить приведенную схему, отображающую принцип работы компрессионного кондиционера, станет понятным предназначение каждого из элементов сплит-системы (+)

Хладагент в газообразном состоянии (t +10-20°C; давление 3-5 атмосфер) поступает из испарителя в компрессор. Там газ сжимается и нагревается (t +75-90°C; давление 15-25 атмосфер). Затем он поступает в конденсатор.

Здесь переходит в жидкое состояние, потому что охлаждается с помощью внешнего воздушного потока, который прогоняется через теплообменник.

Когда хладагент покидает конденсатор и перемещается в терморегулирующее устройство, он имеет высокое давление и температуру на 12-20°C выше, чем окружающая среда.

Обычно терморегулирующее устройство – это тонкая трубка-спираль из меди. При этом сечение устройства для прохождения фреона регулируется. По закону Бернулли там, где скорость перемещения хладагента выше, давление меньше. Падение давления обеспечивает снижение температуры закипания жидкости и активное испарение вещества.

В испарителе, куда затем попадает фреон, он снова становится газом за счет активного расширения и отъема тепла у воздуха, находящегося в охлаждаемом помещении. Устройство используют именно ради этого этапа, который является основным. Затем газ опять поступает в компрессор. Цикл замыкается, чтобы повториться снова и снова.

Испарительный прибор: принцип устройства

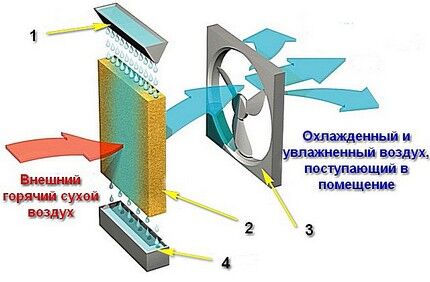

Замечательной особенностью испарительного прибора является то, что в нем не используются газы, применение которых негативно влияет на окружающую среду. Работа устройства основана не на изменении агрегатного состояния хладагентов, а на испарении обычной воды.

Корпус прибора с поддоном изготавливают из влагостойких материалов, которые не реагируют на резкие температурные перепады. В нем собраны все узлы устройства.

Основа конструкции – водяной насос, который используется для насыщения влагой охладительного фильтра. Насос оборудован заправочной ёмкостью с клапанами, через которые происходит подача воды.

Очень важно, что обычная вода, которая используется в работе испарительного кондиционера, не оказывает негативного влияния на окружающую среду (+)

Холодная вода для фильтра поступает из ёмкости, куда она закачивается из поддона. Для усиления охлаждающего эффекта в поддон можно положить лед.

Охладительные фильтры используются для увеличения площади испарения воды, что способствует повышению эффективности работы прибора. В качестве материала для их изготовления применяют целлюлозу или специальные полимеры.

Сотовая структура таких фильтров обеспечивает максимально возможное охлаждение проходящего сквозь них воздуха.

Активизировать движение воздушных массы и принудительно прогонять их через воздушный, а затем и охлаждающий фильтр помогает вентилятор.

Работает этот прибор так:

• вентилятор втягивает внутрь корпуса теплый наружный воздух;
• воздушные потоки проходят через фильтры, где очищаются и насыщаются водой из ёмкости;
• водяные испарения охлаждают и увлажняют воздух, который поступает в помещение.

Чем суше наружный воздух, тем активнее происходит процесс испарения воды, и тем лучше работает устройство.

Плюсы и минусы заводских кондиционеров

Во многих регионах нашей страны люди не могут пережить летний зной без кондиционеров. Эти приборы нужны и полезны. С этим утверждением вряд ли кто-то будет спорить. Но наряду с достоинствами, они обладают и рядом недостатков, которые нужно знать, чтобы предугадать и уменьшить их негативное влияние.

Итак, начнем с «плюсов»:

• создание комфортного температурного микроклимата в жилище;
• фильтрация воздушных масс;
• применение увлажнителей и ионизаторов в ряде современных моделей.

Эти преимущества очевидны. Именно они заставляют нас принимать положительное решение при покупке этого устройства.

Без надлежащего ухода кондиционер быстро загрязняется и становится настоящим рассадником грибков и болезнетворных микроорганизмов, провоцирующих возникновение заболеваний и аллергические реакции

Но есть и «минусы»:

• сам прибор обойдётся недёшево, а придется ещё платить и за его установку, и за сервисное обслуживание;
• потребление электроэнергии и, соответственно, счета за неё возрастут;
• пыль, извлеченная из воздуха, накапливается на фильтрах, что способствует размножению микроорганизмов, например, бактерии легионелла – причины серьёзной болезни легких;
• кондиционер без увлажнителя способствует снижению влажности в помещении, что негативно отражается на слизистых носоглотки и глаз, способствует старению кожи;
• охлажденный поток воздушных масс может стать причиной простудных заболеваний;
• шум, издаваемый прибором, способен раздражать людей.

Если за устройством плохо ухаживать, он может транслировать неприятные запахи, которыми наполнится всё ваше жилье. Подробная информация об особенностях обслуживания сплит-системы приведена в этой статье.

Итак, есть смысл попробовать сделать самостоятельно устройство, обладающее преимуществами заводских кондиционеров и лишенное хотя бы нескольких их недостатков.

Что можно сделать своими руками?

Обращаю ваше внимание на тот факт, что мы не стремимся превзойти заводские изделия. Вряд ли нам удастся достигнуть такой же мощности охлаждения.

Наша цель – соорудить устройство, которое не потребляет много энергии, стоит недорого и, на случай своей неэффективности, может быть без сожаления отправлено в коробку и на мусорку. Зато представьте себе, как самоделка вас порадует в случае удачи!

Большинство самодельных устройств, как показывает опыт, состоят из двух основных частей:

• блок, позволяющий снизить температуру окружающей среды;
• элемент, способствующий распространению эффекта охлаждения на всё помещение.

Вот давайте и разберёмся, как сделать эффективный кондиционер в домашних условиях из того, что у нас есть под руками.

Лед в паре с вентилятором

Проще этого устройства может быть только влажная простыня, с помощью которой занавешивают оконный проём. Тоже, кстати, способ охладить и увлажнить поступающий в помещение воздух.

Для его сооружения нужны пластиковые бутыли или другие ёмкости, наполненные льдом. Хорошо себя зарекомендовали плоские контейнеры со специальными охладителями для сумок-холодильников – аккумуляторы холода.

Их можно прикрутить к решетке вентилятора проволокой или поместить в корзину, закрепленную на прутьях этой решетки. Чем больше льда, тем лучше работает охлаждающее устройство.

Лед, замороженный в пластиковых бутылях, — это достаточно тяжелый предмет, который нужно надежно закреплять на решетке или просто выставить на стол на уровне вентилятора

Эффективность этой конструкции, состоящей изо льда в ёмкости и вентилятора, тоже можно повысить, собрав её особым способом.

Нам понадобятся:

• пятилитровая пластиковая бутыль для воды с крышкой;
• компьютерный вентилятор — диаметр 120 мм;
• четыре самореза и отвертка;
• заранее намороженный лед.

В бутылке делают два отверстия друг напротив друга. Одно будет круглым: в него вставляют вентилятор, чтобы он затягивал воздух внутрь резервуара. Вентилятор нужно жестко закрепить саморезами на поверхности бутыли.

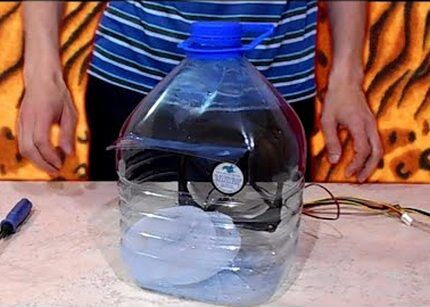

На этой фотографии хорошо видно, как именно компьютерный вентилятор может быть закреплен в отверстии, сделанном на тыльной стороне пятилитровой бутыли

Второе отверстие делают прямоугольным. При этом прорезают только нижнюю и боковые стенки прямоугольника. Образовавшийся клапан отгибают вверх. Через прямоугольное отверстие внутрь бутылки закладывают лед, включают вентилятор и всё. Можно наслаждаться прохладой.

Когда потребность в работе прибора отпадает, можно закрыть его окно клапаном, чтобы сохранить остатки холода.

С устройством аналогичной, но более сложной и «долгоиграющей» конструкции мы предлагаем вам ознакомиться в блоке видео-инструкций, размещенном в нижней части статьи.

Вентилятор и медные трубки

Если мы собираемся сделать компактный охладитель из вентилятора с защитной решеткой и медных труб, по которым будет перемещаться вода, то стоит сразу заострить внимание на теме воды.

Она должна быть либо проточной, либо воду следует поместить в ведро, которое станет частью прибора. Если в доме есть водяной счетчик, то второй вариант с рециркуляцией носителя предпочтительней.

Один из вариантов удачного тандема из льда с вентилятором и медным змеевиком представит следующая подборка фото:

Эта полезная самоделка охладит воздух в помещении на 5-7º за полчаса продуктивной работы.

Для работы нам необходимо:

• вентилятор с передней защитной решеткой;
• трубка из меди сечением 6,35 мм и длиной 5-10 м;
• тонкая проволока или гибкие пластиковые хомуты;
• гибкий шланг из прозрачного пластика с внутренним диаметром 6 мм;
• аквариумная погружная помпа (производительность 600-1000 литров в час);
• ведро или термоящик (последний предпочтительнее);
• металлические хомуты;
• аккумуляторы холода.

Плоские контейнеры, наполненные жидкостью быстрого замерзания, — это и есть аккумуляторы холода, которые используют в сумках-холодильниках, автомобильных термоящиках и прочих изделиях аналогичного назначения для поддержания нужной температуры.

В качестве наполнителя в них могут содержаться водно-соляные растворы, гель или силикон.

Для нашей самоделки лучше всего подойдет силиконовый аккумулятор. Если резервуар, в который его поместят, будет хорошо термоизолирован, то он сможет неделю удерживать в нем температуру 0…+2°С. В качестве термоящика можно использовать ведро, но не с круглым, а с прямоугольным сечением.

Для усиления изоляции его (с крышкой!) снаружи и изнутри оклеивают слоем пенополистирола в 3-4 см толщиной.

Хвосты пластиковых хомутиков-захватов после закрепления ими медных трубок на поверхности решетки должны быть обрезаны, чтобы не мешать вращению лопастей вентилятора

Если всё нужное подготовлено, приступаем к работе.

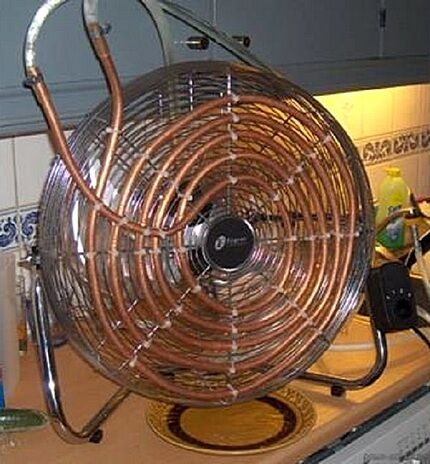

Снимаем с вентилятора переднюю защитную решетку и закрепляем на ней с помощью пластиковых хомутов медную трубку. Чем больше витков будет закреплено, тем эффективнее будет работа устройства, но во всем нужно знать меру: воздушные потоки от вентилятора должны свободно перемещаться между витками трубки.

Концы медной трубки остаются свободными. А вот кончики пластиковых хомутов лучше обрезать, чтобы изделие выглядело эстетичнее. Решетка устанавливается на вентилятор, а концы трубок из меди направляют в сторону расположения резервуара с водой.

Пластиковые прозрачные шланги надевают на медные окончания и закрепляют с помощью металлических хомутов.

Прозрачные шланги должны быть присоединены к окончаниям медных трубок с помощью металлических хомутов, а один из шлангов вторым концом надевают на патрубок помпы

Пластиковых шлангов будет два. Они должны свободно доставать до охлаждающего резервуара. Конец одного из шлангов присоединяют к патрубку помпы. Второй шланг (длинный) располагается в резервуаре. Ёмкость наполняют холодной водой со льдом.

Туда же можно поместить аккумуляторы холода. Лучше для шлангов и проводов просверлить отверстия, чтобы крышка герметично закрывала термоящик.

Так выглядит внутренняя часть термоящика, располагающаяся под герметичной крышкой: в ней может находиться холодная вода, лед и синие аккумуляторы холода

После включения помпы и вентилятора в сеть вода должна начать свободно перемещаться по шлангу к вентилятору, затем по медной трубке, отдавая холод, распространяемый вентилятором, и снова по шлангу в термоящик. Если всё так и есть, система работает исправно.

Краткое фото-руководство по изготовлению

По сути представленные варианты климатических устройств являются модернизированными вентиляторами. Сообщить им высокую эффективность и снабдить рядом попутных полезных функций все равно не получится. Однако справиться с изнуряющим зноем в экстренном случае они очень даже помогут.

Желающим соорудить климатический прибор из бросовых материалов мы предлагаем еще вот такую интересную модель:

Вентилятор, дополненный контуром с перекачиваемой по нему ледяной водой, отличается от предыдущих систем тем, что медный змеевик устанавливается внутри решетки, которая защитит изделие от случайных повреждений

Для сборки этого устройства потребуется осевой вентилятор со съемной решетчатой панелью, медная трубка, пластиковые стяжки, мини насос погружного типа и переносной холодильник — бокс с теплоизоляцией из пенопласта.

Завершив сборку, тестируем самоделку, погрузив насос в пенопластовый холодильник с водой и льдом. Чтобы убедиться в действие системы, замерим температуру в помещении до старта работы и спустя полчаса. Модель получится усовершенствовать, включив в рабочую схему регулятор скорости вентилятора.

Фокусы с картонной коробкой

Основу этой конструкции составляет всё тот же настольный вентилятор и лёд. Но устройство получается довольно интересное, поэтому мы и решили его вам показать. Самое приятное, что все ценные компоненты этого прибора могут быть легко приведены в исходное положение без потери своей функциональности.

Нам понадобятся:

• коробка из гофрокартона достаточного размера, чтобы в неё могла поместиться большая кастрюля;
• сама кастрюля;
• настольный вентилятор с защитной решеткой;
• широкий скотч;
• цыганская игла и суровые нитки;
• ножницы, канцелярский нож;
• линейка или рулетка и маркер;
• лед.

Из гофрокартона коробки нам нужно сделать короб без донышка по размерам нашей кастрюли. Кастрюля должна плотно входить в этот короб, то есть соответствовать ему по длине и ширине, но по высоте короб обязан превосходить кастрюлю на 15-20 см.

Для этого раскраиваем коробку канцелярским ножом и срезаем у неё донышко и крышку. Сворачиваем по разметкам короб, в 2-3 слоя проклеивая его края и ребра скотчем.

Готовая коробка (вид сверху) не должна иметь на боковых поверхностях никаких отверстий, кроме прорези, оборудованной жалюзи, которая хорошо видна на фото слева

В стенках короба не должно быть отверстий. Из остатков гофрокартона вырезаем квадратную крышку короба. Лучше сделать её двухслойной.

В её центре размечаем окружность, диаметр которой должен на 2-2,5 см превышать размах крыльчатки вентилятора, чтобы его лопасти свободно входили в вырезанное круглое отверстие и не задевали края в процессе своего вращения. Закрепляем крышку на её месте скотчем.

На уровне верхнего края кастрюли, помещенной в короб, вырезаем в его стенке прямоугольник высотой 3,5-4 см. Протяженность этой «амбразуры» может быть разной, но она не должна доходить до каждого из боковых ребер короба на 4 см, чтобы конструкция сохранила жесткость.

Из этого выреза и будет идти наружу охлажденный воздух. А для управления потоками нужно для него соорудить жалюзи.

Для этого вырезаем из гофрокартона две полоски, длина которых меньше выреза на 4-5 мм, а ширина больше на 5 мм. Соединяем между собой эти полоски на расстоянии с помощью цыганской иглы и суровых ниток. Проколы в верхней полоске делаем на расстоянии 7-8 мм от края, а в нижней — 12-15 мм.

Жалюзи вставляем в проём и фиксируем каждую полоску в трех точках. Нити не стягиваем, а закрепляем узлами.

Попробуйте подвигать жалюзи пальцем. Конструкция должна свободно перемещаться и не рассыпаться при движении. Теперь можно приступить к сборке устройства. Постелите под кастрюлю коврик или старую ткань в несколько слоёв, чтобы прибор работал тише. Устойчивость кастрюли при этом не должна пострадать.

Слева через круглое отверстие в крышке короба хорошо виден лед, который находится на решетке вентилятора, накрывающей большую кастрюлю, а справа прибор сфотографирован в процессе работы

Ставим кастрюлю и накрываем её передней защитной решеткой вентилятора вогнутой стороной кверху. На сетку выкладываем куски заранее приготовленного льда. Заготавливать его лучше в пластиковых стаканах, потому что большие куски тают медленнее маленьких. Накрываем конструкцию коробом.

В отверстие верхней крышки вставляем вентилятор лопастями вниз. Можно включать и проверять качество работы.

Растаявший лёд превращается в воду, которую нужно вовремя выливать из кастрюли, чтобы она не вытекала и не размочила короб. В противном случае вентилятор может упасть в воду, что приведёт к короткому замыканию.

Хорошо рассмотреть весь процесс сооружения этого кондиционера можно, просмотрев видео, которое мы поместили в специальном блоке в нижней части этой статьи.

Пластиковые бутылки и лист фанеры

Эта замечательная конструкция не нуждается в электроэнергии и даже в замороженной воде. Единственное, что необходимо для её работы – сквозняк.

Принцип работу устройства проще объяснить на примере. Широко откройте рот и резко выдохните на свою руку. Кожа почувствует тепло. А теперь нужно вытянуть губы трубочкой и снова подуть с таким же усилием, как и в первый раз.

На этот раз воздушная струя охлаждает вашу кожу. Если воздух проходит через узкий канал, то при мгновенном расширении он охлаждается.

Таким нехитрым способом с применением собственных пробок от бутылок происходит закрепление заготовок к листу фанеры с отверстиями

Подготовим лист картона, но лучше фанеры. Он должен соответствовать размеру проёма окна, которое мы хотим этой конструкцией закрыть. Запасемся и пластиковыми бутылками. От каждой из них нам будет нужна лишь верхняя треть с пробкой. Её и отрежем.

Кстати, пробки нужно снять, но не выбрасывать. Они нам пригодятся для закрепления бутылок на поверхности листа.

Нам понадобится столько бутылок, чтобы они покрывали всю поверхность листа, но не соприкасались друг с другом. Чтобы размерить отверстия для них, можно использовать длинный карандаш, которым через горлышко отмечается центр прореза.

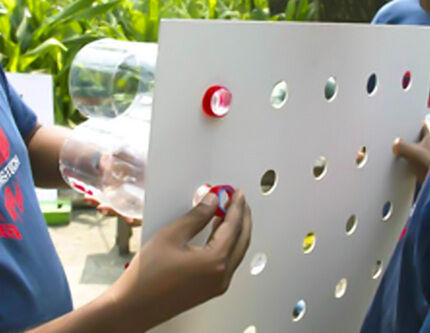

Для высверливания отверстия под стандартную бутылку нужна коронка с диаметром в 18 мм. С помощью дрели поочередно высверливаем все отверстия.

Лист готов к использованию и его можно установить в оконный проем, для которого он изначально и был предназначен

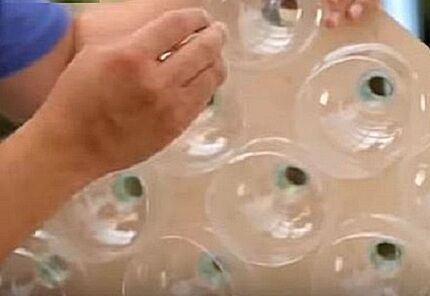

В отверстия вставляются обрезанные верхние части бутылок без пробок и фиксируются своими же пробками, у которых срезана верхушка. При этом получаются кольца с внутренней резьбой, отлично удерживающие отрезки бутылок.

Осталось только установить готовый кондиционер в оконный проём воронками наружу. Специалисты гарантируют понижение температуры в комнате на пять градусов.

Дополнение схемы вентилятором

Одним из очевидных минусов предыдущего устройства является то, что он лишает пользователей естественного освещения в помещении. Кроме того, в вашей местности могут быть проблемы со сквозняками. Тогда воспользуйтесь этой придумкой.

Для её воплощения подготовьте:

• устойчивый бытовой вентилятор;
• шесть бутылок из пластика;
• лист тонкого пластика или плотного картона – что найдёте;
• пластиковые хомуты-затяжки;
• нож канцелярский;
• термоклей силиконовый.

Принцип работы этого охладителя таков же, как и у предыдущей модели. Только в оконный проем его монтировать не нужно, и работать он может в любой комнате: он переносной.

С процессом изготовления в тончайших подробностях ознакомит следующая фото-инструкция:

Все действия по раскрою основания и вырезки кругов для крепления заготовок из бутылок следует выполнять крайне внимательно и аккуратно. Если вырезать больше положенного, заготовка не будет прочно «сидеть» в гнезде. Правда возможность исправить ошибку все же имеется — поправить недочет можно проклейкой скотчем. Далее:

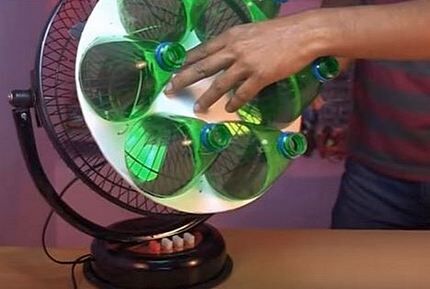

Теперь самодельное устройство, которое должно концентрировать потоки воздуха и усиливать его движение, осталось собрать и прикрепить к вентилятору:

Срезаем с бутылок верхнюю часть, ориентируясь на линию этикетки, чтобы получить одинаковые отрезки. Далее будем делать основу. Для этого на листе пластика или картона вычерчиваем окружность, соответствующую диаметру вентилятора. При помощи канцелярского ножа вырезаем круг.

На полученном круге равномерно расставляем отрезки бутылок раструбами вниз. Обводим окружности раструбов и аккуратно вырезаем их. Получилась монтажная панель.

Прикладываем к отверстиям раструбы бутылок и фиксируем их в таком положении скотчем, чтобы они не изменили своего положения в процессе приклеивания. Приклеиваем бутылки к монтажной панели, нанося клей с обеих сторон.

Осталось только на монтажной панели сделать между бутылками отверстия для закрепления пластиковых хомутов, которыми панель будет крепиться к решетке вентилятора. Затягиваем крепления, отрезая их концы, иначе они помешают вращению лопастей.

Если времени на эксперименты нет, а вопрос охлаждения помещения становится все более актуальным, то можно купить практичную и недорогую модель сплит-системы.

Мы подготовили блок статей, которые помогут в выборе домашнего кондиционера:

1. Как выбрать сплит систему в квартиру и в дом: лучшие бренды + рекомендации покупателям
2. Мобильные сплит-системы: десятка лучших вариантов переносного климатического оборудования
3. Сплит-система на 2 комнаты: как устроено и работает оборудование + нюансы выбора такой техники
4. Сплит система инверторная или обычная, что лучше? Достоинства и недостатки + советы по выбору

Выводы и полезное видео по теме

На этом видео представлен самый быстрый и доступный способ изготовления кондиционера из пятилитровой пластиковой бутылки.

Визуальный ряд, который воспроизводит процесс создания охлаждающего устройства из кастрюли и картонной коробки поможет вам уточнить все нюансы, если что-то осталось непонятным.

В этой статье представлены наиболее простые и популярные конструкции, которые может соорудить любой человек, но для любителей применить имеющиеся у них навыки мастера у нас тоже кое-что имеется.

Кондиционер – технически сложное устройство, без которого летняя жизнь современных городских жителей тяжела и безрадостна. Но этот дорогой прибор нуждается в затратах на обслуживание и питание.

Предлагаем вам соорудить своими руками одно из приведенных выше наиболее популярных в народе устройств и воспользоваться им. Возможно, заводская модель покажется вам не столь привлекательной, как эта бюджетная самоделка.

Есть опыт изготовления домашнего кондиционера? Пожалуйста, расскажите читателям о вашем способе сборки охлаждающего устройства. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.
