Сплит-система на 2 комнаты: как устроено и работает оборудование + нюансы выбора такой техники

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Олег Сысоев
Последнее обновление: Май 2019

Если нужно охладить два помещения, а место для внешнего блока одно, оптимальным инженерным решением станет сплит-система на 2 комнаты — оборудование особенно актуально для новых многоэтажек, где под кондиционеры отводятся части фасада, декорированные специальными корзинами.

Каков принцип работы «двойного» сплита,  в чем преимущества и недостатки схемы, а также сколько стоит подобная система — рассмотрим в статье. Кроме того, мы обозначили главные параметры выбора кондиционера, описали специфику его установки и обслуживания.

Уместность «двойной» сплит-системы

В частном секторе обычно нет проблем с установкой нескольких приборов для разных помещений. Но если владелец не желает портить фасад несколькими громоздкими коробами, тоже есть смысл рассмотреть мульти-сплит.

Многоэтажки бизнес-класса оборудованы централизованными системами, поэтому вопрос кондиционирования отдельно взятой квартиры снимается. В остальных случаях монтаж климатического оборудования должен соответствовать определенным правилам.

Габариты устанавливаемых подвесных блоков, например, канальных или кассетных системы, ограничены высотой потолков. Установлена квота и на общее энергопотребление в квартире, которое регулирует мощность подводимого электричества. Но больше всего правил касается внешних блоков.

Сплит-система на крыше
В Европе внешние блоки давно монтируются на крышах или выводятся на внутреннюю сторону двора, что сохраняет эстетичность фасадов

На фасаде и с внешней стороны некоторых зданий монтаж климатического оборудования запрещен законом или индивидуальными эксплуатационными правилами. Но жильцам предложены выделенные места для таких целей на балконе, крыше, техническом этаже, в специальных нишах.

На небольших площадках квадратных метров недостаточно. Одной квартире обычно выделяют всего одно место размером около 60 см на 1,5 м. Самым целесообразным решением в этом случае станет установка упрощенной системы мульти-сплит.

Принцип работы оборудования

В чем отличие такой сплит-системы, если сравнивать ее с обычным кондиционером? Особенность заключается в тройном разделении фреонового контура.

Первая часть располагается во внешнем блоке и состоит из компрессора, разделителей потока, теплообменника конденсатора. Последний имеет 2 секции.

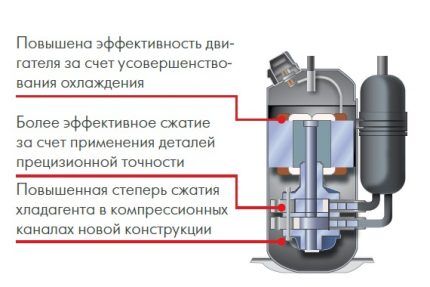

Компрессор сплит-системы
Компрессор вынужден работать постоянно, даже если включен один внешний блок, поэтому в такие системы устанавливаются более надежные элементы с запасом по ресурсу (+)

Две остальные части размещаются во внутренних блоках и состоят из испарителей и капиллярных трубок. Все участники схемы объединяются друг с другом фреоновыми магистралями.

Работа этой схемы основана на свойстве жидкостей, способных поглощать тепло при испарении, а вот при конденсации, наоборот, выделять его. Агентом в холодильных системах служит фреон, который циркулирует в контуре.

Тепло поглощается внутренними блоками и отправляется в наружный благодаря термодинамике перехода агента из жидкости в газ и обратно.

Горячий фреон выходит из компрессора под давлением и курсирует в разделитель, где раздваивается для охлаждения двух комнат. Попав в испаритель, фреону предстоит осуществить переход в состояние газа. Для чего он забирает тепло у комнатного воздуха, который нагнетается вентилятором.

Дальше фреон отправляется в теплообменник конденсатора (тоже 2 секции), там охлаждается до состояния жидкости.

Таким образом происходит процесс охлаждения помещений. Но оборудование способно работать и на обогрев. В этом случае меняется направление движения фреона.

Особенности функционирования кондиционеров

К одному наружному коробу технически возможно подключить до 7 внутренних. Четких связок между мощностью наружного блока и количеством внутренних нет. Один внешний может работать в компании как с двумя, так и с тремя внутренними.

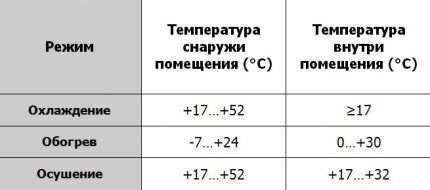

Диапазон температур для кондиционера
При расчете схемы исходят из суммарной мощности всех внутренних блоков, которая должна вписываться в диапазон min и max значений холодопроизводительности наружного (+)

Обычные мульти-сплиты отличаются от дорогих и усовершенствованных мультизональных установок невозможностью работы внутренних блоков в паре «тепло — холод».

Они умеют функционировать только в одном климатическом направлении — или все на холод, или все на тепло. Если включить блоки на противоположные режимы, оборудование не запустится.

А вот разную температуру на каждом из приборов выставлять можно. Но нужно оставаться в рамках одного режима — или охлаждения, или обогрева.

Выбираем установку по характеристикам

Есть мнение, что двойная сплит-система должна стоить дешевле, чем два отдельных прибора, но это не так. В сравнении с суммарной ценой двух установок, одна двойная выйдет дороже на 15-30%, даже при одинаковой мощности. Причина — инверторный принцип работы.

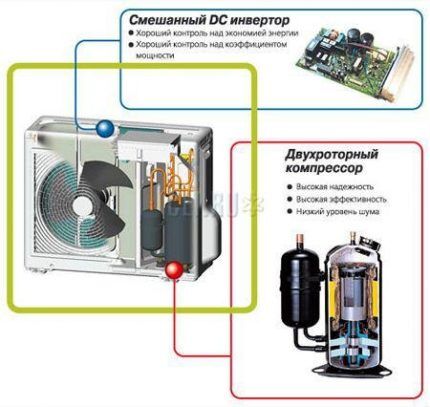

Отличия инверторной системы
В инверторных моделях используются передовые технологии плюс всевозможные модернизации, которых не встретишь в обычных приборах, что и удорожает систему в целом (+)

Неинверторные кондиционеры стоят дешевле и могут быть оснащены зимним комплектом. Но в ассортиментной линейке производителей мало такого оборудования из-за низкого спроса.

Три типа внутренних блоков

К внешнему блоку можно присоединить внутренние модули кассетного, канального или настенного типа. Рассмотрим, когда и в каких помещениях они используются.

Кассетный блок не подходит для комнат с низкими потолками и/или малой площади. Эти модели разработаны для больших коммерческих помещений — офисов, ресторанов, магазинов, кинотеатров.

Кассетный внутренний блок
Для установки кассетного блока нужно 25-40 см межпотолочного пространства, а прокладка всех коммуникаций требует высоких трудозатрат и достаточной квалификации исполнителей

Канальная разводка тоже предполагает уменьшение высоты комнат. Этот вариант является самым эстетичным, пусть и дорогостоящим.

Он будет уместен в загородном коттедже, но не для двух комнат, а нескольких помещений. Можно сделать общую разводку с одним или двумя внешними блоками.

Канальная система кондиционирования
Канальная система идеальна, если есть повышенные требования к дизайну помещений и нет проблем с малой высотой потолков. В видимой части остаются только декоративные решетки

Настенные блоки — оптимальное решение для обычной квартиры или дома со стандартными потолками. Они просты в монтаже и не требуют больших помещений.

Технические параметры приборов

Внешние блоки в двойных сплит-системах более надежны и суммарная длина трасс у них больше, если сравнивать с обычными.

Внутренние блоки подбираются по:

  • мощности;
  • диапазону уличных температур;
  • набору функций;
  • длине коммуникаций;
  • внешнему виду.

Основной функциональный параметр — диапазон уличных температур. Важно, чтобы оборудование работало в условиях, которые ниже предельно допустимых. От атмосферной нагрузки зависит КПД работы оборудования.

Важно так же учитывать следующие три параметра:

  1. Поправки на дополнительные теплопритоки. Часто по этим коэффициентам нужны разные внутренние блоки для разных комнат.
  2. Мощность наружного короба, которая должна быть равна суммарной холодопроизводительности внутренних блоков плюс коэффициенты поправки. Наружный блок при этом может иметь 3 или 4 порта подключения фреонопроводов, но нужны только 2.
  3. Замеры максимальной длины всех фреонопроводов до внутренних блоков: каждого по отдельности и суммарное число.

К недостаткам конструкции можно отнести необходимость установки внутренних приборов недалеко друг от друга — по соседству. Расстояние зависит от длины трассы в выбранной модели.

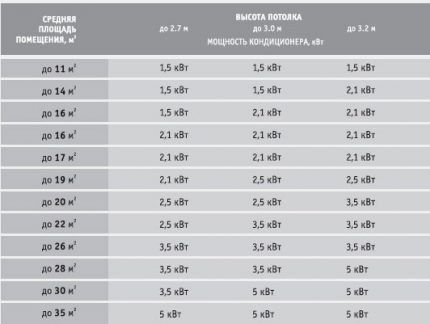

Расчет мощности блоков
При расчете мощности одного внутреннего блока действуем как и с обычным кондиционером: отталкиваемся от площади помещения и высоты потолков. Потом эти показатели суммируем, чтобы получить мощность наружного блока (+)

Есть и упрощенная формула: на 10 м2 нужно около 1000 Вт мощности. Этот подсчет работает для помещений с хорошей теплоизоляцией. Если свет в комнату попадает с южной или юго-западной стороны, к показателям добавляем еще 25%.

Подробная инструкция по расчету мощности сплита представлена в этой статье.

Производители и модели

Самыми надежными производителями традиционно считаются японские фирмы Fujitsu, Mitsubishi, Toshiba. Они же являются и самыми дорогими брендами.

Средняя ценовая категория — это китайская General Climate и японская Daikin. Бюджетные серии — китайская Hisense, английско-китайская Dantex.

Из моделей на 2 комнаты можно рассмотреть следующие:

  • Mitsubishi Electric MSZ-HJ25VA-ER1×2/MXZ-2HJ40VA-ER1: на 50 м2 с дезодорирующим и антиаллергенным фильтром, низким уровнем шума в 20 дБ, ночным режимом.
  • General Climate GC-M2E18HRN1: на 53 м2, есть режим вентиляции, самодиагностики, осушения, но нет фильтров тонкой очистки.
  • Electrolux EACS/I-07HP+EACO/I-14 FMI-2: на 40 м2, экономный расход электроэнергии, обогрев работает при температуре до –15 градусов.
  • Fujitsu Inverter AOYG14LAC2: внешний блок, который можно доукомплектовать бюджетными внутренними ASYG07LMCA (15 м2) или рассчитанными на большую площадь ASYG07LUCA (20 м2) и ASYG09LUCA (25 м2).
  • Hisense AMW2-20U4SNC1/AMS-09UR4SVEDB6x2: на 50 м2, предусмотрено двухстороннее подключение слива конденсата.
  • Dantex RK-2M24SEGE: на 70 м2, есть система против образования льда, но на обогрев работает при температуре до –7°С.

В ассортиментных линейках встречаются фиксированные и наборные системы. Первые подразумевают полную комплектацию от производителя. Во втором случае можно самостоятельно подобрать блоки.

Сплит-система фиксированного типа
Фиксированные удобны, если предполагается обслуживание одинаковых по площади помещений (незначительные отклонения допустимы). Наборные актуальны в обратных случаях с разными по размерам комнатами

Специфика монтажа и эксплуатации

Если сравнивать стоимость монтажа двух отдельных кондиционеров и двойной сплит-системы, сумма получится приблизительно одинаковой. Причина — аналогичная протяженность трасс. Цена установки напрямую зависит от длины межблочных соединений, кабеля, фреоновых трубок.

Учет количества фреона в сплит-системе
Во время монтажа стоит учитывать, что система управления перепуска фреона требует точного учета количества вещества для каждого из внутренних блоков

Когда установка кондиционера проводится в условиях общего ремонта, целесообразно разбить монтаж сплит-системы на 2 этапа.

Сначала проштробить стены, провести закладку межблочных коммуникаций, закрепить наружный блок, а внутренним оборудованием заняться уже после чистовой отделки помещений.

Установка сплит-системы после ремонта
Если монтаж проводится после ремонта, фреонопроводы зашиваются в специальные каналы. Они не скрыты в стенах, но это облегчает замену, если возникнет такая необходимость при поломке или желании установить более мощное оборудование

Наружный блок на фасаде лучше размещать под окном, чтобы у мастера был к нему доступ во время техобслуживания.

Эксплуатационные особенности сплит-системы:

  1. Наружный блок работает на полную мощность, даже если включен кондиционер только в одной комнате. Это увеличивает расход электроэнергии на один прибор.
  2. Одновременно на тепло и холод два устройства работать не могут. Но если система поддерживает режим вентиляции, можно включать в одной комнате обогрев, а в другой выставлять вентиляцию.
  3. При поломке одного наружного блока без кондиционера останутся сразу две комнаты.

Внутренним блокам вне зависимости от их количества нужно устраивать периодическое санитарное обслуживание.

Плесень на ребрах испарителя и турбинах вентилятора вполовину снижает производительность прибора, способствует появлению неприятного запаха.

Выводы и полезное видео по теме

Что такое мульти-сплит. Схема расположения блоков. Особенности монтажных работ.

Установка системы в 2 этапа — до ремонта и после него.

Если нет возможности или желания устанавливать два отдельных кондиционера, имеет смысл выбрать сплит-систему для двух помещений. Важные параметры при выборе — мощность, диапазон температур, длина фреонопроводов, перепады высот между блоками.

Поделитесь с читателями вашим опытом выбора и использования сплит-системы на две комнаты. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
