Датчик воды в посудомоечной машине: виды, устройство, как проверить + проведение ремонта

Бытовые посудомойки заслуженно получили статус неотъемлемой части кухонного оснащения. Они действительно показывают высокую эффективность работы. Но как и любой иной вид бытовой техники посудомоечные машинки имеют свойство время от времени выходить из строя.

Частой причиной неработоспособности выступает датчик воды в посудомоечной машине, также именуемый прессостатом. Мы расскажем о том, по каким техническим симптомам можно определить неисправность. Подскажем, какую поломку можно устранить своими руками, а с какой лучше обратиться в сервисную мастерскую.

Функция прессостата в моечной машине

Особенность конструктивного исполнения машины для мытья посуды – использование оптимального количества воды при высокой эффективности очистки.

Собственно, этот фактор является очевидным моментом, так как степень очистки кухонной утвари посудомоечными машинами зависит не столько от количества воды, сколько от ее температуры и технологии распыления.

Функциональность посудомоек имеет свои конструктивные особенности, благодаря чему относительно небольшим объемом воды осуществляется мойка довольно большого набора кухонной посуды

Напротив, если агрегат использует слишком много воды, за счет увеличенного гидравлического сопротивления нарушается функция разбрызгивания, а для нагрева потребуется большая мощность и затраты по времени.

Вот поэтому важной составляющей конструкции посудомойки является датчик уровня воды. Наличие этого прибора позволяет контролировать и поддерживать точный уровень воды в машине.

Качество процесса мойки во многом зависит от качества поступающей воды. Если она содержит высокий процент взвешенных веществ, быстрый износ различных деталей конструкции гарантирован

Между тем, корректная и безупречная работа машины отмечается, как правило, на первоначальном периоде эксплуатации техники.

Затем в какой-то момент использования техники обладатель посудомоечной машинный начинает замечать сбои в ее работе. Первопричиной сбоев обычно становится именно прессостат. И дело здесь вовсе не в его качестве.

Один из возможных вариантов конструкции прессостата машины для мойки посуды. Полностью пластиковый корпус и только лишь контактная группа переключателя и несколько крепёжных винтов — металлические

Значимую роль в этом процессе играет качество воды, которая используется для питания посудомоечной машины. К сожалению, в большинстве случаев эксплуатации, о высоком  качестве воды централизованного водопровода говорить не приходится.

А низкокачественная водопроводная вода довольно быстро выводит из строя сантехнику любого вида. Прессостаты моечных машин тому подтверждение.

Разновидности датчиков для посудомоек

Используемые в конструкциях посудомоечных машин датчики уровня условно можно разделить на две группы: механические и электронные.

Принцип функционирования прессостата

Прибор (датчик) механического действия работает по принципу передачи давления воды на силиконовую мембрану. Сила давления от мембраны передается через шток на контактное устройство (обычно релейное).

От воздействия этой силы механически замыкаются или размыкаются контакты управляющего устройства, которое в свою очередь воздействует на элемент подачи воды.

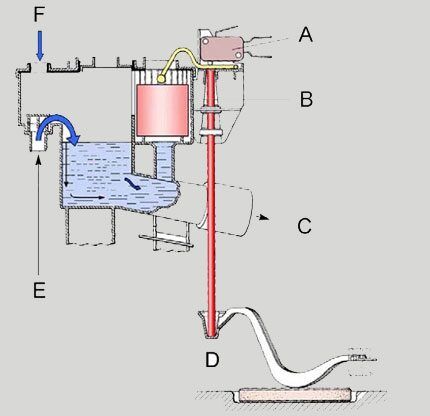

Схема, показывающая функционирование датчика уровня воды на примере одной из моделей машин «Bosch». Контроль уровня выполняется по двум уровням (B и A). Устройство блокировки или включения – простой концевой микропереключатель, связанный с поршнем прессостата

Причиной неисправности системы механического действия, как правило, является силиконовая мембрана – точнее, ее физические повреждения в виде пробоя поверхности.

Соответственно в таком состоянии этот элемент прекращает работать – воспринимать давление. В итоге пользователь получает нарушение уровня воды внутри ванны посудомоечной машины.

Еще один вариант прессостата с возможностью регулировки силы давления воды на мембрану. Как правило, использовался в моделях старого образца. Однако в новых системах применяются похожие конструкции, слегка модернизированные

Датчики электронного типа работают примерно тем же образом. Только в этом случае не используются релейные компоненты. Вместо реле функции переключения режимов (рабочего, аварийного) выполняются полупроводниковыми компонентами.

Электронным устройствам присущи дополнительные функции – автоматическое определение неисправности и вывод сообщений об ошибках непосредственно на дисплей машины.

Неотъемлемая деталь контроля электронного типа. При электронном управлении прессостатом возникающие в процессе работы ошибки выводятся на дисплей. По выданным значениям довольно просто определить, является ли неисправным датчик уровня воды

Понятно, что диагностика неисправности в случае присутствия электронного устройства существенно облегчается. Хозяин уже по коду ошибки на дисплее может предварительно уяснить для себя, что необходимо предпринять в плане ремонта.

Однако ремонтировать электронные системы сложнее, чем механические. Поэтому здесь своими руками скорее всего не обойтись. Потребуется профессиональное вмешательство.

Конструктивное исполнение элемента

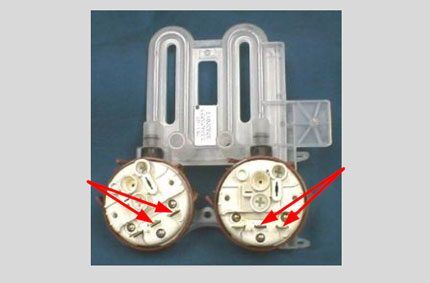

Конструктивное исполнение датчика допускает самую необычную схему. Так например, в некоторых машинах известной марки Электролюкс модуль прессостата выполнен на базе двух индивидуальных датчиков.

Одно из пары таких устройств контролирует низкий уровень воды, а другое, соответственно, высокий. Поэтому не всегда удается обойтись упрощенным демонтажем при ремонте.

Часто встречается такой вариант, как труднодоступное расположение датчика в конструкциях многих моделей, выпускаемых под маркой Electrolux, Bosch и других. В таких случаях, чтобы добраться до модуля прессостата, который выполняет функцию отслеживания уровня воды, предстоит разобрать посудомойку

И в другом случае – когда, к примеру, на бюджетной модели марки Bosch присутствует только один датчик, отслеживающий общий уровень воды. В этом варианте разборка сопровождается меньшими трудностями, но имеются сложности с доступом к нему на шасси машины.

Вот почему далеко не всегда имеется возможность заменить неисправные датчики своими силами. Чаще требуется привлечения мастера из профильной сервисной мастерской.

Иногда для доступа к датчикам приходится разбирать посудомоечный аппарат практически полностью. В таких случаях лучший вариант – обратиться за помощью в профессиональный сервис

Между тем на посудомоечной машине от Электролюкс, где задействованы два датчика, прибор, следящий за высоким уровнем, используется в качестве дублирующего контрольного элемента.

Если в процессе эксплуатации аппарата датчик контроля низкого уровня не срабатывает, то при достижении водой верхней границы включается дренажный насос. Сигнал для этого подает верхний прибор контроля.

Примерно так может выглядеть машина, которую пришлось разбирать только лишь для того, чтобы заменить датчика уровня либо только его мембрану. Процесс требует навыков и внимательной работы

Основная же функция отслеживания объема воды возлагается на датчик, предназначенный контролировать нижний уровень. Этот прибор активизируется на первоначальном этапе, когда стартует процесс заполнения посудомойки рабочей жидкостью.

Нюансы проверки исправности датчика

Переключатель датчика связан с самим прибором и как только емкость, называемая ванной, заполняется по установленной нижней границе, мембрана прессостата под давлением воздействует на шток, двигающий контакты переключателя.

Добравшись до искомой детали – прессостата, можно попытаться, не отключая элемент, прозвонить его контактную группу тестером. Однако если неисправна мембрана, снимать и разбирать модуль придется так или иначе

При возможной неисправности в этой точке, убедиться точно можно проверкой реле нижнего уровня.

Для этого выполняются следующие действия:

1. Снимается питание посудомойки.
2. Вскрывается сервис-панель модуля управления.
3. По схеме определяются проводники реле.
4. Прибором измеряется сопротивление между ними.
5. Без воды в поддоне машины тестер не должен показывать наличие контакта.
6. Если при залитой воде контакт есть, значит реле работает исправно.

Аналогичным способом проверяется исправность реле контроля верхнего уровня. Проверка также осуществляется через управляющую панель с помощью принципиальной схемы машины.

Следует определить проводники и контактные бляшки на плате, приходящие от переключателя реле верхнего уровня и прозвонить их при пустом и заполненном поддоне.

Инструктаж по проведению замены

Ремонт как таковой для мембран прессостатов выглядит действием бесполезным, практически неосуществимым. Как правило, такие элементы устройства подлежат замене.

Но прежде чем менять мембрану, придется определить точную модель используемого датчика уровня. Для посудомоечной машины каждого отдельно взятого бренда эти детали отличаются значительно.

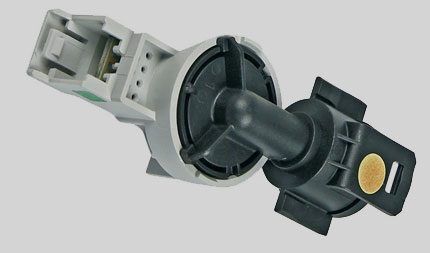

Датчик уровня воды, который может встречаться в конструкциях агрегатов мойки посуды, выпущенных под маркой Electrolux. Это одиночное устройство, привычное для машин среднего ценового сегмента

То есть, в любом случае пользователю или представителю сервисной службы потребуется разобрать посудомойку, дабы иметь возможность добраться до дефектной детали и определить ее марку. Разберемся, как выполнить эту операцию, если решено сделать работу самостоятельно.

Опять же применительно к определенной модели посудомоечной техники, последовательность разборки может отличаться.

Рассмотрим в качестве примера вариант с посудомойкой от фирмы Bosch, в которой применяется механическая конструкция датчика уровня:

1. Отключить аппарат от сети и сантехнических коммуникаций.
2. Подготовить свободную площадь для проведения работ.
3. На подготовленной площадке установить машину вверх дном.
4. Отвинтить винты, удерживающие нижнюю крышку корпуса.
5. Снять крышку и по схеме документации найти прессостат.
6. Демонтировать прибор, отсоединив предварительно от него все комплектующие.

После демонтажа датчика откроется свободный доступ к релейным элементам и механическим деталям. Чтобы проверить и в случае необходимости заменить мембрану, потребуется разобрать корпус прессостата. Обычно две половины корпуса скрепляются двумя-тремя винтами, но чаще встречаются конструкции на пластиковых защелках.

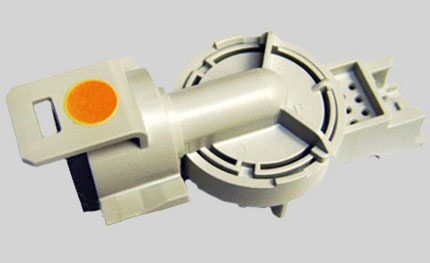

Несколько усовершенствованный прессостат для посудомоек фирмы Bosch. По сути, является неразборной деталью, которую при поломке следует только менять. Правда, некоторые мастера-умельцы восстанавливают и такие экземпляры

Также следует проверить работоспособность релейных элементов. На машинах для мойки посуды фирмы Bosch обычно стоят концевые переключатели. Проверить их целостность несложно.

Для этого используют измерительный прибор, который подсоединяют поочередно на клеммы переключателя и вручную воздействуют на кнопочный механизм. При нормальной работе переключателя одна из групп клемм должна замыкаться накоротко.

Если короткого замыкания нет, и не прослушивается характерный щелчок, скорее всего переключатель неисправный. В таком случае эта деталь подлежит замене. Также следует прибегнуть к замене, если наблюдается нестабильный (неустойчивый) контакт между клеммами.

Полезные советы по ремонту

Каждая модель посудомоечной машины имеет свои особенности. Поэтому если принимается решение разборки своими руками, рекомендуется фиксировать последовательность действий, к примеру, записями на листе бумаге. Перед работой желательно тщательно изучить инструкцию и ознакомиться с устройством посудомойки, находящемся в паспорте.

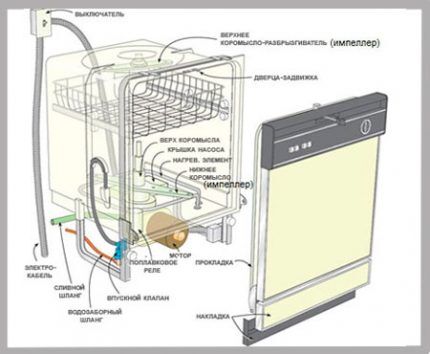

Полный набор деталей посудомойки, с которыми так или иначе придётся столкнуться, если встанет ребром вопрос ремонта/замены датчика уровня воды. Поэтому перед выполнением работ рекомендуется тщательно изучить конструкцию агрегата

Все демонтируемые детали необходимо раскладывать в строгой очередности съема; для винтов лучше подготовить какую-то небольшую посуду или коробку. При соблюдении этих правил в процессе разборки/сборки лишних проблем удастся избежать. Да и сборку после замены деталей при таком решении выполнять намного проще.

Сборка выполняется строго в обратной последовательности. Необходима внимательность и легкость действий. Многие детали бытовой техники зачастую крепятся пластиковыми фиксаторами, которые легко обломить при грубом монтаже. После завершения сборки следует проверить посудомойку на работоспособность.

Чтобы любимая единица бытовой техники не создавала проблем и не вызывала головную боль, прежде всего, следует соблюдать правила эксплуатации посудомойки. В этом случае рабочий ресурс важных технических деталей и узлов существенно увеличится, а хозяевам не будет нужно искать запчасти для проведения замены.

Выводы и полезное видео по теме

Видеоматериал близкий к теме, где автор в доходчивой форме рассказывает и показывает практически все, что знает о прессостатах — датчиках уровня воды, используемых в конструкциях посудомоечных агрегатов:

Видеоролик о порядке проведения ремонта посудомойки своими руками:

Ознакомившись с устройством датчика и порядком проведения работ при его поломке, можно попытаться выполнить ремонт своими силами. Но практически вся современная техника выпускается уже без учета возможного ремонта и чаще сломанную деталь приходится менять полностью.

Нередко ремонт обходится затратами, которые сопоставимы с ценой новой похожей модели. Поэтому более разумный вариант – обеспечение для машины надлежащих условий эксплуатации, что приведет в конечном итоге к долгосрочной безаварийной эксплуатации.

Хотите рассказать о том, как подбирали датчик воды для замены в посудомойке? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, делитесь фото и полезной информацией.
