Устройство типовой посудомоечной машины: принцип работы и назначение основных узлов ПММ

Увеличение площади кухонь в новостройках позволяет вместить туда много полезной техники, в том числе посудомоечную машину (ПММ). Этот аппарат упрощает уход за посудой и предоставляет больше времени для досуга.

Функционал и устройство посудомоечной машины может отличаться у разных моделей, поэтому при выборе такой техники нужно изначально подробно изучить её характеристики.

В этой статье познакомимся с конструкционными особенностями посудомойки, рассмотрим назначение и устройство рабочих узлов. Также поговорим о назначении и ремонтопригодности различных элементов.

Конструктивные составляющие посудомойки

Посудомоечная машина является сложной техникой, которая все чаще становится одним из обязательных атрибутов современной кухни. Если вы сомневаетесь в необходимости ее покупки, рекомендуем ознакомиться с аргументами «за и против».

Главная функция посудомойки – очистить от загрязнений вложенную внутрь посуду. Но обеспечение хорошего результата возможно только при правильной работе её узлов.

К основным деталям посудомоечной машины относят:

1. Панель управления.
2. Герметически закрывающаяся внутренняя камера.
3. Блоки распылителей (коромысел).
4. Циркуляционный насос, обеспечивающий возврат на распылители стекающей воды.
5. Отсек для моющего средства, ополаскивателя, смягчителя воды.
6. Корзины для посуды, полки для бокалов.
7. Система водяных фильтров.
8. Проточный нагревательный элемент.
9. Поплавковый выключатель.
10. Шнур питания.
11. Впускной водный клапан.
12. Сливная помпа.
13. Система шлангов.
14. Прессостат.
15. Лампа.

Перечисленные детали составляют основу типовой ПММ, но в её конструкции могут быть предусмотрены и другие модули. Пользователю для обозрения доступно только внутреннее пространство моющей камеры. Именно в нем расположены основные элементы, отвечающие за чистоту обрабатываемой посуды.

При мытье посуды без моющего средства на внутренней стороне трубок циркуляционного насоса быстро оседает слой жира, который может привести к сужению их просвета и перегоранию двигателя

За дверкой посудомоечной машины скрывается внутреннее пространство с механизмом, который непосредственно отвечает за чистку посуды.

Не во всех аппаратах он одинаков: дорогие ПММ обеспечивают обрызгивание со всех сторон, а самые дешевые – только снизу.

Металлические стенки внутреннего пространства ПММ обычно идеально чистые, а вот её фильтр требует периодической очистки, чтобы грязь не мешала работе сливной помпы

Основными деталями, расположенными внутри рабочего пространства посудомоечной машины, являются:

1. Корпус ПММ. Выполненен из нержавейки. Его стенки не испытывают сильного механического воздействия, поэтому толщина металла у бака минимальна.
2. Коромысла для разбрызгивания жидкости под давлением. Они не имеют специального привода, а вращаются благодаря косому расположению нескольких выходных отверстий.
3. Корзины для укладки посуды. Их во внутреннем пространстве может помещаться несколько. Размер корзин обычно отличается: внизу располагается более просторная для кастрюль, а вверху – компактная для тарелок, кружек, столовых приборов.
4. Система фильтров. Находится в нижнем секторе бака, состоит из верхней сетки и расположенного под ней решетчатого стакана.
5. Отсек для загрузки средств. Предназначен для моющего вещества, ополаскивателя и смягчителя воды. Эти три емкости могут быть расположены отдельно или соединяться в рамках одного дозатора.
6. Уплотняющие резинки и лампочка.

Без перечисленных компонентов посудомоечная машина просто не сможет качественно выполнять свои функции. Но внутри ПММ могут устанавливаться и другие элементы, обеспечивающие расширенные возможности и позволяющие облегчить работу с устройством.

Типы современных моделей

Далеко не все квартиры имеют просторные кухни, способные вместить полноразмерные посудомоечные машины. Поэтому производители изобрели множество альтернативных устройств, способных мыть посуду и не занимать много место. Все они являются исключительно электрическими с принудительным нагнетанием водяного напора.

Можно выделить четыре конструкционные типа ПММ:

1. Встраиваемые под столешницу.
2. Стоящие отдельно.
3. Компактные переносные.
4. С вертикальной загрузкой.

Встраиваемые под столешницу ПММ обычно имеют глубину 57 см, которая позволяет провести между аппаратом и стеной необходимые коммуникации. Но различные модели могут существенно отличаться по своим характеристикам друг от друга, что стоит учитывать при выборе подходящей посудомойки. Основные критерии выбора и рейтинг лучших встраиваемых моделей мы рассмотрели в этой публикации.

При правильном монтаже передний край встраиваемой машинки  с глубиной в 57 см будет находиться вровень со столом. Подробнее о монтаже встраиваемой посудомойки мы писали здесь.

По ширине посудомойки могут быть компактными (44-46 см) или полноразмерными (56-60см). Высота у них обычно стандартна – 81-82 см с возможностью регулировки.

Отдельностоящие ПММ оборудованы красивой и прочной верхней панелью, на которой можно положить какие-либо вещи. Вибрация машинки при работе минимальна, поэтому за соскальзывание предметов можно не беспокоиться. Детальнее о характеристиках отдельностоящих машин и особенностях выбора лучшей мы говорили в следующей статье.

Такие аппараты устанавливаются или около края столешницы, или в соседней комнате, где есть необходимые коммуникации. Размеры отдельно стоящих ПММ аналогичны встраиваемым.

Компактные переносные посудомоечные машины удобны при проживании в арендованных квартирах. Они не требуют монтажных работ и могут устанавливаться как на полу, так и на столе. Типичным размером такой ПММ является 44*55*50 см, что следует учитывать при выборе.

Для их подключения достаточно присоединить гибкий шланг к водопроводному крану и опустить трубку слива машинки в раковину.

С вертикальной загрузкой ПММ производятся редко. Они имеют обычно один уровень закладки посуды, поэтому функционально ограничены.

Вне зависимости от типа посудомоек, их принцип работы схож. Однако технические особенности моделей всё же влияют на качество очистки посуды и энергоэффективность аппаратов в целом.

Дополнительная функциональность ПММ

Выше были рассмотрены базовые комплектации посудомоечных машин. Недорогие модели различных производителей имеют примерно одинаковую стоимость и функциональность, поэтому мало отличаются друг от друга.

Но существуют и премиумный класс посудомоечных машин, которые обеспечивают потребителям дополнительные возможности.

Такие аппараты могут включать следующие нестандартные комплектующие:

1. Приспособления для сушки посуды: дополнительные ТЭНы, вентиляторы, теплообменники, вентиляционные каналы.
2. Автоматика для защиты панели управления и дверки от действий детей.
3. Направляющие планки для удобной установки корзин в рабочую камеру.
4. Бесшовные панели управления, которые стильно смотрятся и легко моются.
5. Индикаторы оставшегося времени до окончания стирки и длительности каждого этапа мойки.
6. Встроенный водосмягчитель. Он служит довольно долго и подлежит регулярной регенерации.
7. Дополнительные трубки для подключения горячей воды напрямую с водопровода.
8. Сенсорная система, определяющая необходимость добавления смягчающей соли в воду. Иногда она работает полностью автоматически в паре с дозирующим устройством.
9. Блок для моющего средства «3-в-1», позволяющий устанавливать один картридж с моющим веществом, ополаскивателем и смягчающей солью.
10. Встроенные теплообменники, уменьшающие перепады температур и повышающие энергоэффективность ПММ.
11. Датчик чистоты воды. Он помогает определить момент завершения полоскания, экономя время и электроэнергию.
12. Система «луч на полу». Представляет собой проецируемую на пол световую индикацию, позволяющую оценить текущий режим работы аппарата.
13. Система для регуляции высоты расположения корзин с посудой.
14. Сенсор сушки, позволяющий определить её оптимальный режим, исходя из характеристик внешнего воздуха.

Профессиональные аппараты включают большинство перечисленных устройств, что обеспечивает высокое качество чистки посуды, энергоэффективность и удобство использования.

Но следует понимать, что каждая дополнительная деталь в посудомоечной машине увеличивает её стоимость.

Схема работы посудомойки

Современная ПММ является сложным устройством. Для понимания функциональной значимости её узлов следует пошагово рассмотреть принцип работы аппарата.

Итак, во время мойки посуды в посудомоечной машинке происходят следующие процессы.

1. Загружается посуда, выбирается необходимый режим мойки и машинка запускается.
2. Открывается впускной клапан, начинает набираться вода, включается нагреватель.
3. При срабатывании прессостата впускной клапан закрывается.
4. В воду добавляется моющее средство, соль, хотя последняя может находиться постоянно в проточном отсеке.
5. Включается циркулярный насос, и вода начинает бить под напором из отверстий распылителей, раскручивая их.
6. Стекая и фильтруясь, вода через емкость с солью вновь поступает в насос.
7. После окончания цикла мытья грязная вода откачивается в канализацию, а вместо неё набирается чистая и холодная. Начинается первый цикл полоскания.
8. После окончания первого полоскания жидкость сливается помпой и набирается новая вода. Она нагревается, а потом в неё добавляется ополаскиватель. Начинается второй цикл полоскания.
9. После окончания второго полоскания вода сливается в канализацию и начинается процесс сушки.

Высушиванием посуды заканчивается рабочий цикл посудомоечной машины.

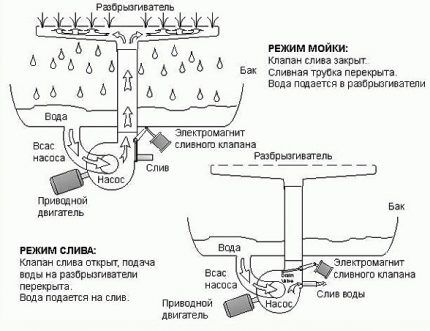

Функцию сливной помпы может выполнять и циркуляционный насос. Такая схема уменьшает число механизмов и улучшает надежность посудомойки

Для обеспечения качественного мытья желательно протирать посуду от крупных кусков пищи перед размещением в ПММ. Тогда вся грязь смоется после этапа мытья и не попадет на изделия в период полоскания.

Виды сушки в посудомоечной машине

Иногда ПММ приходится загружать несколько раз подряд. Такие ситуации требуют ускорения циклов мытья. Сократить их можно за счет стимулирования высыхания посуды.

При цеолитной сушке воздух сам осушается и нагревается при прохождении через цеолит, а при последующем цикле мытья происходит регенерация материала

Всего в посудомоечных машинах применяют 3 типа сушки:

1. Конденсационная. Представляет собой обычное высыхание теплых капель на посуде и их оседание на холодных боковых стенках. Этот процесс пассивный и длительный.

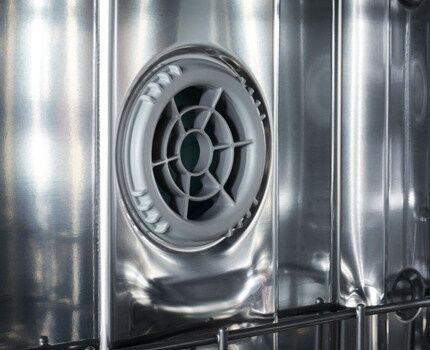

2. Турбосушка. В машинку вентиляторами подается теплый воздух, прошедший через нагревательные элементы. Этот способ сушки самый быстрый, но требует повышенных затрат электроэнергии.
3. Интенсивная сушка, при которой стимулируется пассивный приток свежего воздуха во внутреннюю камеру за счет конвекционных потоков. Для этого ПММ оборудуется воздухозаборниками.

В некоторых моделях посудомоек предусмотрена возможность выбора между несколькими видами сушки. Все они имеют свои особенности, а включать их можно, исходя из потребности быстро освободить ПММ.

Ремонтопригодность деталей ПММ

Практически все детали посудомоечной машины заменяемые. Но часть ремонтных работ может выполнить сам пользователь, а часть способны осуществить лишь специалисты сервисного центра.

Детали дорогие, поэтому перед ликвидацией поломки стоит задуматься, а не проще ли будет купить новый аппарат. Далее будут рассмотрены особенности замены некоторых компонентов ПММ.

№1 — электрический циркуляционный насос

Основной цикл мойки посуды обеспечивается работой циркуляционного насоса, который поддерживает необходимое давление воды на выходе из разбрызгивателей. Стоимость его замены составляет 30-40% от цены новой ПММ.

К циркуляционному насосу может быть подключено несколько датчиков, поэтому при его ремонте нужно тщательно запоминать расположение и способ крепления сенсоров

Заменить насос несложно, но дорого. Проще обеспечить нормальное функционирование устройства и предотвратить поломку. Это можно обеспечить регулярной очисткой фильтров от грязи, не допуская её попадания в водяные шланги. На складах сервисных центров практически всегда имеется нужная модель насоса, поэтому проблем со скоростью его замены возникнуть не должно.

Разобраться с устройством и расположением циркуляционного насоса посудомойки поможет ролик, описывающий процесс разборки агрегата для замены вышедшей из строя помпы:

№2 — помпа сливной системы

За откачивание воды из посудомоечной машины отвечает сливная помпа. Она имеет небольшую мощность, но является важным узлом, без которого работа ПММ невозможна.

Поломаться помпа может по следующим причинам:

• перепады напряжения;
• засорение;
• повышенная нагрузка вследствие излишне длинных сливных шлангов.

Признаками приближающейся поломки являются гудение при сливе воды и медленная её откачка. Помпа довольно универсальна, поэтому заменить её не составит труда. Стоимость нового устройства составляет около 1000 рублей, причем она обычно имеется в наличии в каждом сервисном центре.

№3 — плата аппарата управления

Электронные микросхемы уязвимы перед воздействием большинства физических факторов. К повреждению плат управления на ПММ обычно приводит либо заводской брак, либо перепады напряжения в электросети. Стоимость её замены колеблется в пределах 15-30% от цены новой посудомойки.

Сервисные центры могут попробовать отремонтировать плату управления, но делать это самостоятельно не стоит – имеется вероятность сломать её окончательно

Для мест с проблемным напряжением можно посоветовать купить его стабилизатор, но стоимость такого аппарата составит не менее 10000 рублей.

Системные платы специфичны, поэтому ждать посылку с изделием придется с опорного сервисного центра довольно долго, да и заменить её самостоятельно вряд ли получится. Поэтому поломка этой детали будет большой проблемой, решение которой потребует времени и денег.

№4 — впускной водный клапан

Поломаться впускной клапан может в двух случаях: перегорание электромагнитной катушки и нарушение герметичности уплотнителя. Данная проблема встречается редко, но для её решения придется потратить 1500-2500 рублей.

Признаком перегорания катушки будет отсутствие поступления воды при запуске ПММ, потому что в отключенном состоянии клапан закрыт. При нарушении герметичности возникнет течь, но для точного определения её источника нужно будет сначала разобрать машинку.

Клапаны для водоподающей трубы хотя и отличаются конструкционно, но имеют стандартные патрубки, поэтому проблем с поиском подходящей модели на замену не возникнет

№5 — проточные нагреватели и ТЭНы

Пользователи ПММ могут месяцами не замечать неработоспособность нагревателей, если об этом не сигнализирует автоматика. Симптомами поломки этих устройств могут быть ухудшение качества мытья посуды и увеличение срока её высыхания.

Проточный нагреватель для ПММ на вид представляется сложным устройством, но состоит обычно из пластикового корпуса и ТЭНа

Стоимость нового ТЭНа для посудомоечной машины колеблется от 1000 до 3000 рублей. Заменить его можно и самостоятельно, если знать, как к нему подобраться.

На посудомойку можно установить нагреватель с другой модели, если он конструкционно подходит и не имеет специфичных разъемов. Поэтому устранить поломку ТЭНа можно быстро и недорого, а наш пошаговый инструктаж по замене ТЭНа вам в этом поможет.

№6 — элементы осушительного оборудования

С ремонтом осушительного оборудования могут возникнуть большие проблемы. На сайтах редко встречаются спирали или вентиляторы для конкретных моделей ПММ. Поэтому заказ этих деталей придется делать только через официальные сервисные центры.

Повезет тем потребителям, у которых посудомойки могут работать с вышедшей из строя сушкой. А если автоматика будет выдавать ошибку, то придется неделями ждать ремонта аппарата.

Но сильно беспокоиться по поводу проблем с сушкой не стоит, потому что это оборудование надежное и редко выходит из строя. Заменить нагревательную спираль или вентилятор можно и самостоятельно, но лучше воспользоваться услугами СЦ.

Большинство посудомоечных машин оснащаются уникальной запатентованной системой сушки, поэтому комплектующие для замены искать следует только в специализированных сервисных центрах

№7 — прочие комплектующие ПММ

Выйти из строя могут практически все детали посудомоечной машины. Неаккуратное обращение с посудой может привести к поломке распылителей или повреждению уплотнительных прокладок. А скачки напряжения могут спровоцировать перегорание датчиков, актуаторов, пускателей и прочих электрических устройств.

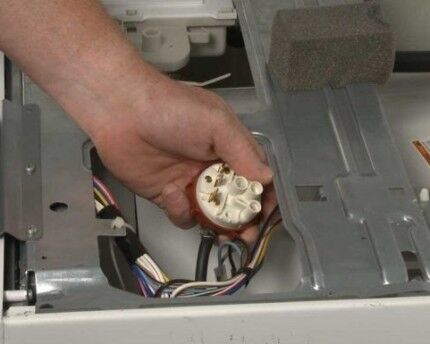

Признаком поломки прессостата может быть избыток или недостаток воды, отсутствие её слива, поэтому диагностировать проблему самому сложно

Также может понадобиться замена фильтров, дозаторов, шлангов, креплений и прочих мелких деталей. Следует помнить, что чем реже ломается деталь и чем она меньше, тем более высокую маржу будут закладывать производители в её цену. Например, поломка простейшего пластикового дозатора соли выльется в 5000-6000 рублей.

Высокая стоимость ремонта ПММ должна стимулировать потребителей к бережному отношению к ней. Тогда будут сохранены и деньги, и нервы.

Выводы и полезное видео по теме

Представленные видеоматериалы позволят лучше разобраться в устройстве посудомойки, увидеть работу машин изнутри и ознакомиться с процессом их разборки.

Устройство посудомоечной машинки:

Посудомойка в доме постепенно становится нормой, а не исключением. Но практически любая поломка этой техники будет сильным ударом по кошельку.

Поэтому, несмотря на надёжность, ПММ требует бережного обращения и соблюдения правил эксплуатации.
