Ремонт сплит-системы своими руками: основные поломки и способы их устранения

Сплит-системы с каждым годом становятся всё популярнее. С их помощью можно поддерживать оптимальную температуру воздуха в помещениях различной площади и назначения. Они имеют доступную стоимость, а набор полезных функций позволяет использовать их не только летом, но и зимой, в качестве дополнительного отопительного прибора.

Ломается такое оборудование нечасто. В большинстве случаев оно способно прослужить намного больше гарантийного срока. Но, в случае неправильного использования и обслуживания, неизбежны поломки. В некоторых случаях можно осуществить ремонт сплит-системы своими руками, не пользуясь специфическими инструментами.

Но как обнаружить причину неисправности и устранить поломку? Об этом мы поговорим в нашей статье. Также рассмотрим более редкие неисправности и методы профилактики.

Основные узлы оборудования

Самостоятельно починить климатическое оборудование не получится, без знания всех его элементов.

Предлагаем разобраться из чего состоит сплит-система:

• компрессорно-конденсаторный блок (наружный);
• испарительный агрегат (внутренний блок).

Каждый из блоков содержит определенные детали. К внешней части оборудования относятся: компрессор, конденсатор, четырехходовой клапан, плата управления, вентилятор, фильтр, корпус.

Внутренняя часть техники монтируется в помещении. А состоит внутренний блок из: передней панели, фильтров (грубой и тонкой очистки), испарителя, панели индикации, вентилятора, поддона для конденсата, управляющей платы.

В кондиционерах очень много электроники. Она дает возможность управлять процессом регулирования температуры. Платы состоят из нескольких десятков электронных компонентов, которые также чувствительны к загрязнениям

Также в оборудовании есть система медных трубок. По ним перемещается хладагент — фреон. Во время работы техники он находится в двух состояниях: газообразном и жидком. Поэтому трубки в  отличаются в диаметре.

Диагностика неисправностей в сплит системе

Перед тем, как заняться починкой сплит-системы, нужно приблизительно понять, где искать неисправность. Для этого существуют коды ошибок, которые высвечиваются на дисплее современной техники. Если климатическое устройство без дисплея, то об ошибке может свидетельствовать мигание индикаторного светодиода или будут раздаваться звуковые сигналы.

У каждого производителя техники собственные коды, свидетельствующие о неисправностях. Чтобы их расшифровать можно воспользоваться технической документацией к оборудованию. Расшифровку можно найти и в интернете, введя модель техники.

Знание кодов ошибок поможет сократить время поиска повреждений и попытаться справиться с ремонтом своими силами. Но если речь идет о серьезной неисправности, то здесь желательно обратиться к опытным специалистам. Они знают технику безопасности и у них есть контрольно-измерительные приборы для диагностики техники.

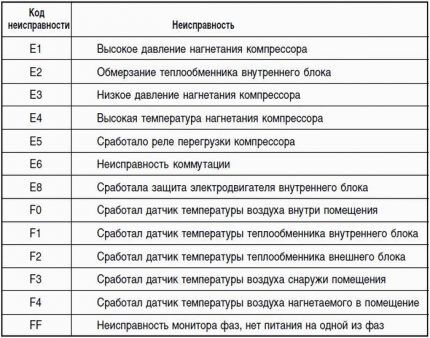

В таблице указаны некоторые коды ошибок. Современные сплит системы обладают функцией самодиагностики, что позволяет точнее определять причину и место неисправности

Поломка №1 — система не запускается

Вероятнее всего в этом случае есть повреждение электрического кабеля.

Если напряжение в сети есть, но компрессор, вентиляторы и приборы индикации не работают, то нужно искать проблему в следующих местах:

• сетевой розетке;
• кабеле и сетевой вилке;
• разъемах питания на управляющей плате.

Чаще всего причина кроется в отсутствии напряжения, но бывает, напряжения в сети не достаточно для корректной работы устройства. Чаще всего это происходит из-за перегрузки внутридомовой сети. Если в розетке напряжение около 220 В, то следует прозвонить сетевой шнур с вилкой.

Сделать это можно с помощью мультиметра или простой «прозвонки». Кабель состоит из трех проводов. Повреждение одного из них может привести к прекращению подачи питания на плату и другие органы сплит-системы. Если кабель цел, то нужно проверять напряжение в месте его подведения.

Также причиной отсутствия подачи электроэнергии на технику могут служить севшие батарейки в пульте, неработающий пульт или кнопка включения оборудования.

У каждой неисправности есть своя причина. И чтобы её обнаружить необходимо соблюдать последовательный алгоритм действий. В диагностике электронных и электрических узлов техники мультиметры, лучшие помощники

Поломка №2 — капает вода

С этой малоприятной проблемой сталкиваются многие владельцы сплит-систем. Чаще всего она свидетельствует о засорении дренажного трубопровода.

Засор может быть двух типов:

• механический — в трубки забивается грязь;
• климатический — случается в холодное время года, когда некоторые участки трубопровода могут промерзать, вследствие чего образуются ледяные пробки.

Механические загрязнения бывают крайне редко. В этом случае нужно будет прибегнуть к ручной прочистке загрязнений, но можно использовать компрессор. Доступ к трубкам дренажной системы осуществляется в месте отвода жидкости.

Во втором случае нужно просто растопить промерзшие участки дренажного трубопровода. Для этой цели можно пользоваться промышленными или паяльными фенами, но при сильных морозах делать эту процедуру не рекомендуется.

Если ваша сплит-система не просто капает, а течет в комнату, рекомендуем ознакомиться с более детальной информацией о способах устранения подобной проблемы.

Поломка №3 — неприятный запах

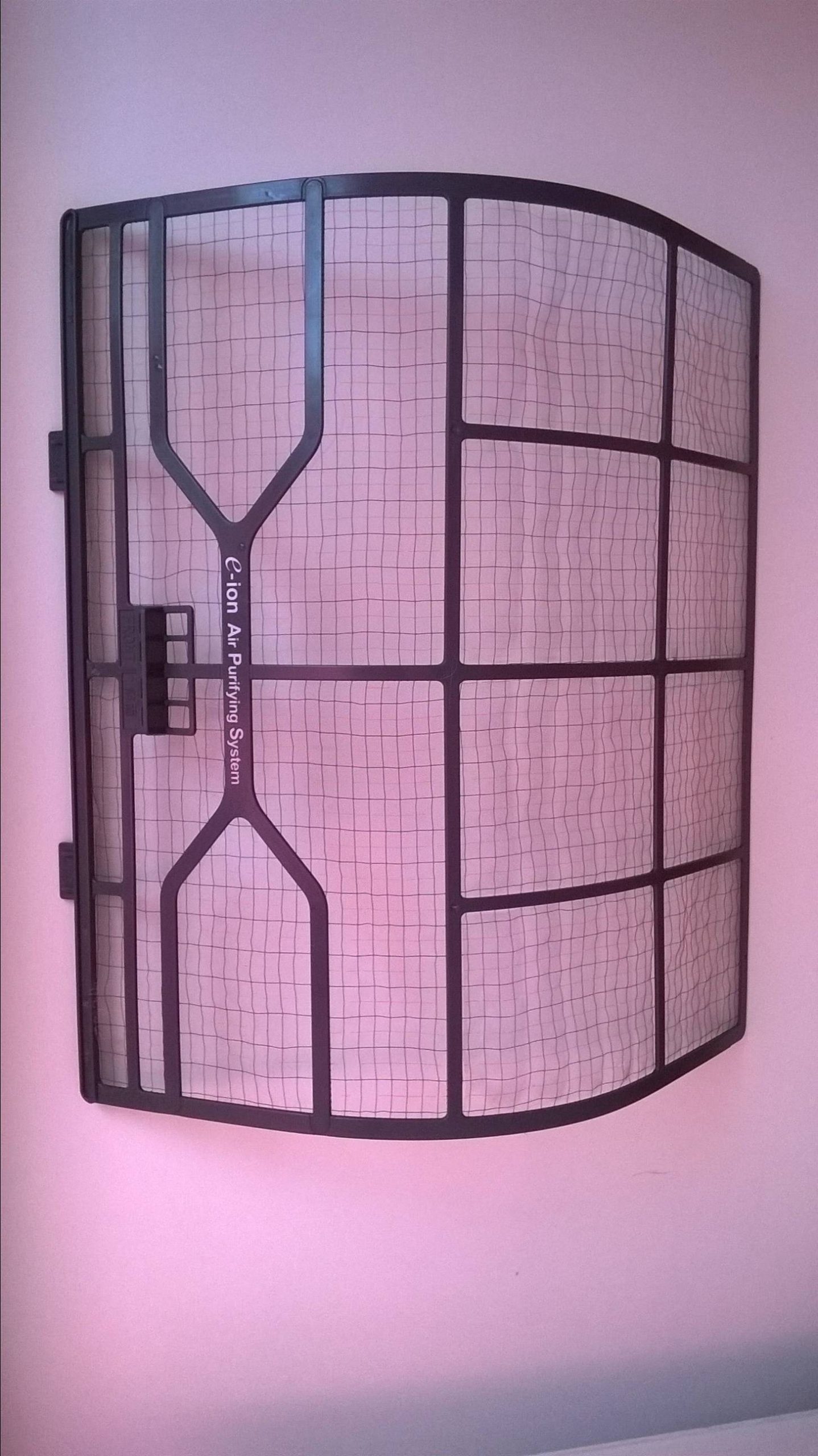

Это свидетельствует о засоренном фильтре. Когда воздух, подаваемый вентилятором внутреннего блока обладает неприятным запахом, это говорит о начале размножения различных бактерий на поверхности загрязненного фильтра. Менять его нужно немедленно, чтобы он не привел к возникновению болезней.

Чтобы не допускать такого состояния техники, необходимо раз в две недели проводить сухую уборку внутреннего блока. Это касается не только наружной части оборудования, но и фильтров

Но, замена такого фильтра может не решить проблему с плохим запахом. Это связано с тем, что загрязнения уже могут находиться и на других частях внутреннего модуля. Поэтому, крайне желательно промыть основные детали или заказать комплексное обслуживание.

Поломка №4 — плохое охлаждение

Есть несколько разновидностей такой поломки. Рассмотрим ситуацию с плохим охлаждением, к которой добавляется капание воды. В этом случае главная причина кроется не столько в засорении дренажной системы, как в засорении фильтров (грубой или тонкой очистки).

Пыль не оседает на фильтрующем полотне, а наслаивается на поверхности испарителя. Это препятствует отдаче холода, из-за чего вентилятор и подает недостаточно охлажденный воздух. А вода капает из-за того, что трубки промерзают или грязь попала в дренаж. Первый случай наиболее частый.

Чтобы устранить самостоятельно эту неисправность, необходимо заняться чисткой фильтров. Чтобы полотно не деформировалось, нужно мыть его под струей холодной или теплой воды, но не горячей. Можно использовать специальные моющие средства или обеззараживающие вещества.

Пыль с трубопровода можно сдуть с помощью компрессора или пылесоса. Более тщательно загрязнения можно убрать, если полностью разобрать блок. Но, не рекомендуется это делать без должных навыков.

В случае, когда плохое охлаждение дополняется выключением компрессора, причина кроется в загрязнении наружного блока. Если за пределами помещения много пыли, пуха или находится рядом автотрасса, то радиатор и конденсатор достаточно быстро покроются слоем грязи. Это вызывает перегрев компрессора, что приводит к его отключению.

Наилучший доступ к наружному блоку сплит системы можно получить, если он установлен на первом этаже или на крыше. В других случаях обслуживать внешнюю часть техники проблематично

Недостаточное охлаждение является причиной затрудненного воздухообмена. Устранить это можно, убрав всю грязь с вентилятора, радиатора и конденсатора. Можно пользоваться мыльной водой и щеткой, а можно и современными моющими машинами, парогенераторами.

Главное – это безопасность во время проведения работ. Так как компрессорно-конденсаторный агрегат находится снаружи помещения, то для его очистки чаще всего придется пользоваться услугами промышленных альпинистов.

Если компрессор работает постоянно или с редкими выключениями, а охлаждение очень слабое, то это говорит о недостатке фреона в системе. Малое количество хладагента может объясняться двумя причинами: его утечка из-за механического повреждения трубопровода или естественное испарение.

Так как фреон – это газ, то ему свойственно испаряться даже из неработающей техники. Соответственно, правильным решением в этом случае будет заправить сплит-систему фреоном нужной марки. Узнать марку хладагента можно исходя из информации в технической документации к технике.

Фреон продается в специальных емкостях. Но, покупка хладагента – это полдела. Его еще нужно заправить в систему, не превышая необходимого объема. Существует несколько способов заправки и все они требуют наличия навыков и специальных инструментов.

Проще всего заправить сплит-систему фреоном, контролируя давление в трубопроводе. Это делается с помощью манометра. Рекомендуем ознакомиться с правилами самостоятельной заправки фреоном.

Самостоятельная замена фреона самый трудоемкий процесс для владельцев сплит систем. Чтобы сделать это правильно, желательно обладать профессиональным оборудованием

Когда трубопровод поврежден, то нужно найти неисправность. Иногда для этого придется разбирать оба блока, чтобы найти трещину или скол в трубках. Их можно запаять или заменить на новые, если повреждений много и трубки в плохом состоянии. После этого осуществляется дозаправка климатического устройства фреоном.

Поломка №5 — подача теплого воздуха

Если сплит не охлаждает, а наоборот – подает теплый воздух, это говорит о том, что фреон выкипает до попадания в испаритель. Выкипает он раньше по причине засора капиллярных трубок. Возникает разность давлений, вследствие чего хладагент отдает холод до вентилятора, а вентилятор подает теплый воздух.

Компрессор при этом может работать более длительное время или вообще без выключения.

Капиллярные трубки изготовлены из меди, поэтому они отличаются гибкостью и восприимчивостью к деформациям. Это говорит о том, что нужно проводить мероприятия по прочистке крайне аккуратно

Решить эту проблему можно прочисткой засора или заменой капиллярных трубок. Чистится засор проще всего с помощью компрессора. Но, силы сжатого воздуха может не хватить, особенно, если засор полный или они множественные.

В этом случае можно прибегнуть к гидравлической чистке или промывке трубопровода специальными растворителями. Зачастую это помогает, но отнимает много времени. Проще заменить капиллярные трубки, но это дорогостоящая услуга.

Поломка №6 — подача горячего воздуха

Включенный режим обогрева при выборе функции охлаждения говорит только об одном: неисправен четырехходовой клапан. Именно от него и зависит смена режимов. Такая неисправность сплит-системы редкая, и её устранение возможно своими силами. Понадобится отыскать клапан.

Далее можно сделать следующее:

• отремонтировать — в большинстве случаев он просто заклинивает и его работу можно возобновить;
• заменить на новый;
• удалить из системы — отпаяв его от техники удастся возобновить подачу холодного воздуха, но придется пожертвовать режимом обогрева.

В любом случае, не обязательно обращаться к мастеру, за исключением незнания техники безопасности и основных элементов сплит-систем.

Поломка №7 — компрессор не работает

Причин у этой неисправности несколько. Это может быть выход из строя самого компрессора, пробой или потеря емкости конденсаторов или поломка термореле.

Компрессор выполняет самую главную роль в климатической системе. От его исправности будет зависеть работоспособность всего оборудования. Поэтому недопустимы ситуации с перегревом компрессора

Самым проблемным случаем является выход из строя именно компрессора. Это достаточно сложное и дорогостоящее устройство, которое починить самостоятельно очень сложно. Даже мастера не всегда смогут помочь. Ремонт возможен только в случае, когда вал двигателя заклинивает. Его можно расклинить и возобновить работу.

Методы диагностики компрессора мы рассмотрели в этой публикации.

Но, чаще перегорают обмотки мотора — от перегрева, вибраций, скачков напряжения или механических воздействий. В этом случае поможет только замена компрессора на новый.

Также придется заново наполнить систему фреоном. Стоимость нового компрессора с доставкой, установкой и заправкой хладагента будет не на много ниже стоимости нового климатического устройства. Поэтому разумнее купить сплит-систему.

Бывает, что причина поломки кроется и не в компрессоре. Могут выйти из строя любой из конденсаторов или термореле, которые можно заменить. Стоят эти компоненты относительно дешево, а для замены не понадобится особых инструментов. Главное – правильно определить вышедший из строя элемент и заменить его на аналогичный.

Пусковые и рабочие конденсаторы выходят из строя достаточно редко. Они широко распространены в продаже. Главное выбрать компонент, рассчитанный на указанное напряжение и имеющий такую же емкость, как и поврежденный конденсатор

Конденсаторы и термореле могут иметь «подгары», в следствие плохого контакта или воздействия перепадов сетевого напряжения. Также конденсаторы могут иметь следы вздутия или потеков электролита.

Это первый признак неисправности. Если видимых следов поломки нет, то нужно каждый конденсатор проверить мультиметром.

Поломка №8 — малая длительность работы

Если сплит-система работает исправно, но быстро выключается,не достигая желаемой температуры воздуха в помещении, то это свидетельствует о выходе из строя одного из датчиков температуры.

В среднестатистической конструкции их три: во внутреннем блоке термистор и по одному термодатчику на испаритель и конденсатор. Поломка одного из них приводит к такой работе техники. Их легко проверить с помощью мультиметра. Стоят они дешево, а для замены понадобится только паяльник.

Более редкие неисправности

Среди таких выделяются: потеря связи между блоками, «глюки» индикаторной панели, выход из строя одного из вентиляторов, поломка платы управления или инверторного модуля.

Каждая такая неисправность также решаема. Но, они встречаются крайне редко, особенно при правильном использовании климатического оборудования. Если обслуживание проводится регулярно, то поломок можно избегать очень долгое время.

Своевременное обслуживание внутреннего и наружного блока значительно снижает риск возникновения неисправностей. Исправная техника позволяет долгое время наслаждаться комфортной температурой воздуха в помещении

Среднестатистический срок эксплуатации климатической техники без поломок составляет 7 лет. А грамотный уход за оборудованием позволяет продлить это время до 15 лет.

Как избежать поломок оборудования?

Климатическая техника является сложным оборудованием, нуждающимся в регулярной поддержке технического состояния.

Чтобы избежать частых поломок нужно соблюдать основные правила эксплуатации сплит-систем:

1. Проводить регулярную чистку фильтров.
2. Не включать в режим обогрева при температуре воздуха на улице ниже, чем указано производителем.
3. Раз в год проверять давление фреона в системе и, при необходимости, заправлять.
4. Раз в год проводить полную чистку двух блоков системы. Для промышленных помещений чистку следует проводить не менее двух раз в год.

Если нет возможности проводить комплексное обслуживание техники, то нужно проводить самостоятельную чистку теплообменника, который находится во внутреннем блоке, не реже одного раза в год.

Чтобы ознакомиться с особенностями самостоятельного обслуживания сплит-систем, переходите, пожалуйста, по этой ссылке.

Также важным аспектом, влияющем на продолжительность беспроблемной работы климатического оборудования является его установка. Монтажом должны заниматься только специалисты. Если установка была произведена неправильно, это может вызывать недопустимые вибрации и механические повреждения.

Выводы и полезное видео по теме

Комментарий специалиста по чистке внутреннего блока рекомендуем узнать из следующей видеозаписи:

Самостоятельный ремонт климатической техники вполне реален. Главное, чтобы это не навредило здоровью и не повредило технику еще больше.

Если есть навыки, опыт и инструменты, то можно исправить большую часть существующих поломок. Но при сложных неисправностях рекомендуется обращаться к профильным специалистам.

У вас проблема со сплит-системой, но вы никак не можете разобраться с причиной ее возникновения? Задавайте свои вопросы нашим экспертам и другим посетителям сайта — мы постараемся помочь вам разобраться с причиной неисправности.

Если вы хотите дополнить изложенный выше список неисправностей или добавить рекомендации по их устранению, пишите, пожалуйста, эту информацию в блоке комментариев.
