Как проверить компрессор кондиционера сплит системы: нюансы диагностики + советы при поломке

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Виктор Китаев
Последнее обновление: Май 2019

Значимым компонентом сплит системы, конечно же, является холодильный компрессор. Именно благодаря этому компоненту технологической схемы бытовой или другой машины получают эффект охлаждения, а также эффект увлажнения воздуха.

Если случается, что компрессорный агрегат по какой-то причине не работает, сплит система, по сути, превращается в обыкновенную ветряную «мельницу». Желаемого эффекта от такой «мельницы» уже не получить, а владельцу системы впору задуматься о ремонте.

Однако, чтобы ремонтировать, требуется знать, как проверить компрессор кондиционера сплит системы на неисправность. Именно этим вопросом займемся в нашей статье. Также рассмотрим устройство модуля, распространенные виды неисправностей и приведем рекомендации по ремонту.

Устройство компрессорного модуля

Для начала кратко о холодильном компрессоре, как о модуле, составляющем часть кондиционера. Это оборудование относится к электромеханическим устройствам, отличительной особенностью которых является полная герметизация внутреннего содержимого.

То есть, на случай каких-либо механических (электрических) неисправностей нельзя просто взять, разобрать такое устройство, как многие другие, чтобы добраться до неисправного узла. Здесь всё намного сложнее. В некоторых случаях даже придется выполнить демонтаж сплит-системы.

Вот почему при серьёзных неисправностях холодильный компрессор сплит системы проще заменить новым, нежели пытаться ремонтировать.

Компрессоры сплит систем
Примеры исполнения компрессорных агрегатов из тех многообразных вариантов, что применяются на бытовых сплит-системах. Классическая форма, как правило, цилиндрическая, но по габаритным размерам многообразие конструкций велико

Если рассматривать машину обобщённо, теоретически схема механической части холодильного компрессора напоминает традиционный воздушный компрессор.

Машина также содержит шатунно-поршневую систему, правда, зачастую ротационного типа, подшипниковые узлы, систему клапанов. Но всё это заключено в герметично заваренном металлическом корпусе.

Схема конструкции компрессора
Внешнее и внутреннее устройство компрессора: 1 – подшипниковый балансирующий узел; 2 – каналы под масло; 3 – приводной мотор; 4 – спиральная конструкция; 5 – нагнетательный патрубок; 6 – клапанная система; 7 – муфта; 8 – масляный поддон; 9 – опорное основание

Там же, внутри корпуса, монтируется электрический привод. Система привода сделана таким образом, чтобы обмотка из проводов, не имеющая воздушного охлаждения, получала охлаждение от рабочего хладагента – фреона

Этот достаточно действенный способ внутреннего охлаждения обеспечивает долговечность моторов компрессоров. На практике неисправности электродвигателей отмечаются, но достаточно редко.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

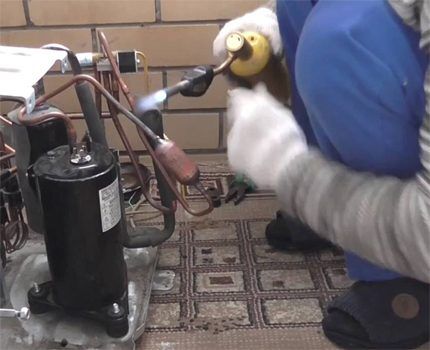

Демонтаж компрессора кондиционера
Если принимается решение на ремонт внутренних дефектов холодильного компрессора, приходится демонтировать аппарат из системы, предварительно освободив контур от хладагента

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Тепловое реле компрессора
Одна из конструкций теплового реле, из тех, что используются для защиты компрессора сплит-системы от нагрева выше допустимой температуры. Между тем, этот прибор также может быть неисправен

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Пусковые конденсаторы сплит систем
Примерно так выглядят конденсаторы, отвечающие за момент пуска компрессора сплит системы. В зависимости от мощности компрессорного агрегата варьируется рабочая ёмкость таких деталей

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Проверка аппарата в зависимости от дефекта

Рассмотрим возможные действия механика или пользователя сплит системы с учётом всех тех неисправностей, какие отмечались выше.

Но прежде стоит принять к сведению следующие моменты:

  1. Подобное оборудование обслуживается специалистами. О самостоятельной чистке сплит-системы мы рассказывали здесь.
  2. Система заправляется химически вредными веществами.
  3. Устройство работает от сети с высоким потенциалом.
  4. Требуются знания электрики, электроники, механики.
  5. Есть опасность навредить здоровью.

Спокойный, надёжный и квалифицированный способ проверки системы – это, конечно же, обращение к профессиональным мастерам.

Тем не менее, не исключается возможность использования личных навыков и умений на свой страх и риск. Для второго варианта рассмотрим способы проверки оборудования на неисправность.

Проблема #1 — высокий уровень механических шумов

Итак, если машина издаёт повышенные шумы, не характерные для нормальной работы, с высокой уверенностью можно констатировать разрушение внутренних компонентов.

Это могут быть подшипниковые узлы, детали клапанной группы и другие. В таких случаях единственно возможный вариант – замена агрегата.

Ремонт компрессора кондиционера
Попытка отремонтировать агрегат, получивший внутренние повреждения. Для доступа к внутреннему содержимому пришлось резать корпус отрезным кругом. Между тем после ремонта придётся герметично заваривать корпус

Повышенный шум может отмечаться и по причине излишней массы хладагента, заправленного в систему. Однако в этом случае характер шума явно отличается от механического и после непродолжительной работы компрессор обычно отключается системой автоматики по параметру высокого давления.

Проверка для этих двух вариантов сопровождается следующими действиями:

  1. Подключить манометрическую станцию на сторону нагнетания.
  2. Закрыть системный кран на линии контура.
  3. Контролировать показания давления.

При неисправных клапанах уровень шума обычно возрастает, но давление фактически не меняется или меняется незначительно. Если же неисправны подшипники, увеличение шума будет сопровождаться ростом давления.

Подключение манометрической станции
Использование манометрической станции для проверки количества хладагента в контуре, прокачиваемом компрессором. Нередко по причине недостатка или излишков рабочего вещества работа агрегата нарушается

Чрезмерное количество хладагента в контуре также покажет увеличение давления с нарастанием шума и последующим отключением компрессора системой автоматики (реле давления). Больше об устройстве этого узла, его принципе работы, подключении и регулировке мы писали в следующей публикации.

Проблема #2 — переполнение или недостаток фреона

Определяется «неисправность» такого рода опять же с помощью манометрической станции. Необходимо отключить сплит систему от сети, выждать немного, затем подключить манометрическую станцию и запустить кондиционер. Наблюдать за показаниями на приборах.

Рабочее давление для бытовой сплит системы конкретной конфигурации всегда можно определить по технической бирке (табличке) закрепленной на корпусе внешнего модуля. Там, на табличке, указываются граничные параметры давления контурных участков нагнетания и всасывания.

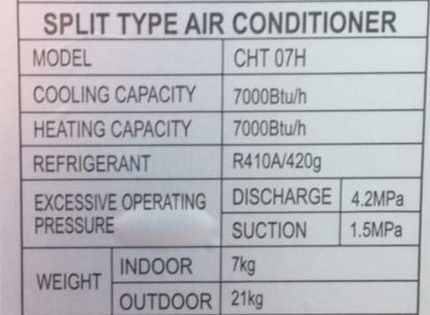

Табличка внешнего блока
Табличка с граничными параметрами, где указываются граничные значения давлений нагнетания и всасывания. На случай диагностики неисправностей, рекомендуется обращаться к этой табличке

Если табличные границы превышены, это указывает на явное переполнение системы хладагентом. Однако таблица даёт только верхние значения давлений.

Поэтому недостаток хладагента определяется уже несколько иначе. Среднестатистическая норма давления всасывания по бытовым сплит системам примерно 4-6 Бар (АТИ), в зависимости от конфигурации.

Когда показатель давления всасывающей части контура на манометрической станции значительно меньше указанного диапазона 4-6 Бар, этот фактор указывает на недостаток заправки.

Подобное состояние также оказывает влияние на работу компрессора, когда отмечается ненормальный шум и периодическое срабатывание защитных систем.

Проблема #3 — нет запуска холодильного компрессора

Распространенный дефект сплит систем, связанный с компрессором, – полное отсутствие момента запуска холодильного компрессора. При этом система успешно включается в режим охлаждения, все приборы автоматики работают нормально. Другой вопрос – вентилятор конденсатора.

Вентилятор блока остановлен
Вентилятор сплит системы остановлен сразу при включении кондиционера – это явный признак выхода из строя пускового конденсатора, через который питается током компрессорный агрегат

При таком состоянии сплит системы вентилятор конденсатора показывает несколько необычную работу. В момент пуска кондиционера крыльчатка вентилятора начинает вращаться, но почти сразу же вращение прекращается.

Внутренний блок кондиционера продолжает функционировать при неработающем компрессоре внешнего блока.

Этот дефект, как правило, проявляется на системах, успешно отработавших несколько лет (более 5). А причиной подобного поведения системы является пусковой конденсатор, включенный в цепь питания электродвигателя компрессора.

Диагностировать неисправность конденсатора просто. Как это сделать – чуть ниже.

Проблема #4 — межвитковое замыкание обмотки статора

Как определить такую неисправность – вопрос далеко неоднозначный. К примеру, когда имеют место замыкание 2-3 витка на коротком участке, определить дефект практически не представляется возможным без использования специфичного инструмента.

Поврежденная обмотка компрессора
Поврежденная обмотка компрессора сплит системы. В этом случае имеет место обрыв отдельных проводников. Такого вида ремонт возможен исключительно в условиях мастерских да и то не всегда с положительным успехом

Другие вариации, когда замкнуты между собой достаточно удалённые участки, в принципе, подлежат определению простым измерением сопротивления рабочих обмоток статора мотора.

Обычно та обмотка, где существует «короткое», даёт меньшее сопротивление относительно других обмоток. Однако потребуется точная схема мотора.

Советы по ремонту техники

Внутренние дефекты компрессора сплит системы исправляются исключительно в условиях профессиональных мастерских. В домашних условиях силами самого владельца такой сложности ремонт видится нерациональным, с крайне малым процентом успешного исполнения.

Если нормальная работа компрессора нарушена по причине излишков или недостатка хладагента, задачу ремонта решить вполне по силам самостоятельно.

В первом случае (избыток фреона) достаточно просто удалить часть газа из системы. Во втором случае нужно напротив – заправить систему дополнительным объемом газа.

Существенное повреждение обмотки
При межвитковом замыкании ремонт в домашних условиях видится бесполезным занятием. Такую неисправность сложно устранить даже в условиях профессиональной мастерской

Когда причиной неработоспособности компрессора является пусковой конденсатор, следует вскрыть верхнюю крышку наружного системного блока, предварительно отключив машину от сети питания.

Снять конденсатор и проверить тестером в режиме измерения сопротивления (мОм), поочерёдно касаясь щупами рабочих клемм. Нерабочий конденсатор не покажет эффект разряда. Это причина для замены.

Выводы и полезное видео по теме

Этот видеоролик снимался специалистами и может стать полезным тем, кто горит желанием отремонтировать компрессор сплит системы, имеющий серьезные повреждения.

Эксплуатация современных сплит систем показывает вполне долгосрочную работу без необходимости ремонта. Тем более, если речь идет о серьезных дефектах, подобных межвитковому замыканию или механическому износу.

Простые неисправности ремонтируются достаточно просто, а в случае сложных дефектов – разумным решением видится замена сплит системы новой. Серьезный ремонт заставит потратить столько же средств, сколько требует покупка новой сплит-системы.

Хотите поделиться методами диагностики компрессора, о которых мы не рассказали в этом материале? Пишите свои замечания, дополнения и рекомендации в блоке, расположенном ниже.

Если же вы пытаетесь самостоятельно разобраться с причиной поломки вашей сплит-системы и оказались в сложной ситуации – не стесняйтесь спросить совет у наших экспертов и других посетителей сайта в комментариях к этой статье.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (6)
Спасибо за Ваш отзыв!
Да (38)
Комментарии посетителей
  1. Дмитрий

    У меня такая проблема – компрессор не запускается, а через 5 минут примерно выбивает автомат к которому подключён кондиционер. При этом напряжение подходящее к наружному блоку нулевое, а при отключении одного из проводов компрессора нормальное. Но корпус как компрессора так и вентилятора холодный. В чем может быть проблема? Сопротивление обмоток компрессора примерно по 2 Ома.

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте! Компрессор кондиционера (наружный блок) начинает работать не сразу при запуске охлаждения, а через 2-5 минут. Это нормально и так устроены все компрессоры, при этом, чем выше мощность сплит-системы, тем больше времени проходит между ее включением и началом работы вентилятора.

      При запуске вентилятора нагрузка на электропроводку резко возрастает, о чем говорит сопротивление 2 Ом на обмотках, поэтому выбивает УЗО (пробки). Возможно дело в некачественном или устаревшем автомате. Попробуйте заменить его, и если проблема останется, значит, неполадки нужно искать в проводке или розетке.

      Для их проверки можно сделать следующее: вместо кондиционера подключить энергопотребителя такой же мощности и если УЗО выбьет, то причина точно в проводке.

      Обратите внимание, что такой режим работы негативно отражается на работе внешнего блока. Необходимо сначала устранить неисправность, а потом эксплуатировать сплит-систему.

  2. Александр

    Компрессор включается вместе с вентилятором?

  3. Виталий

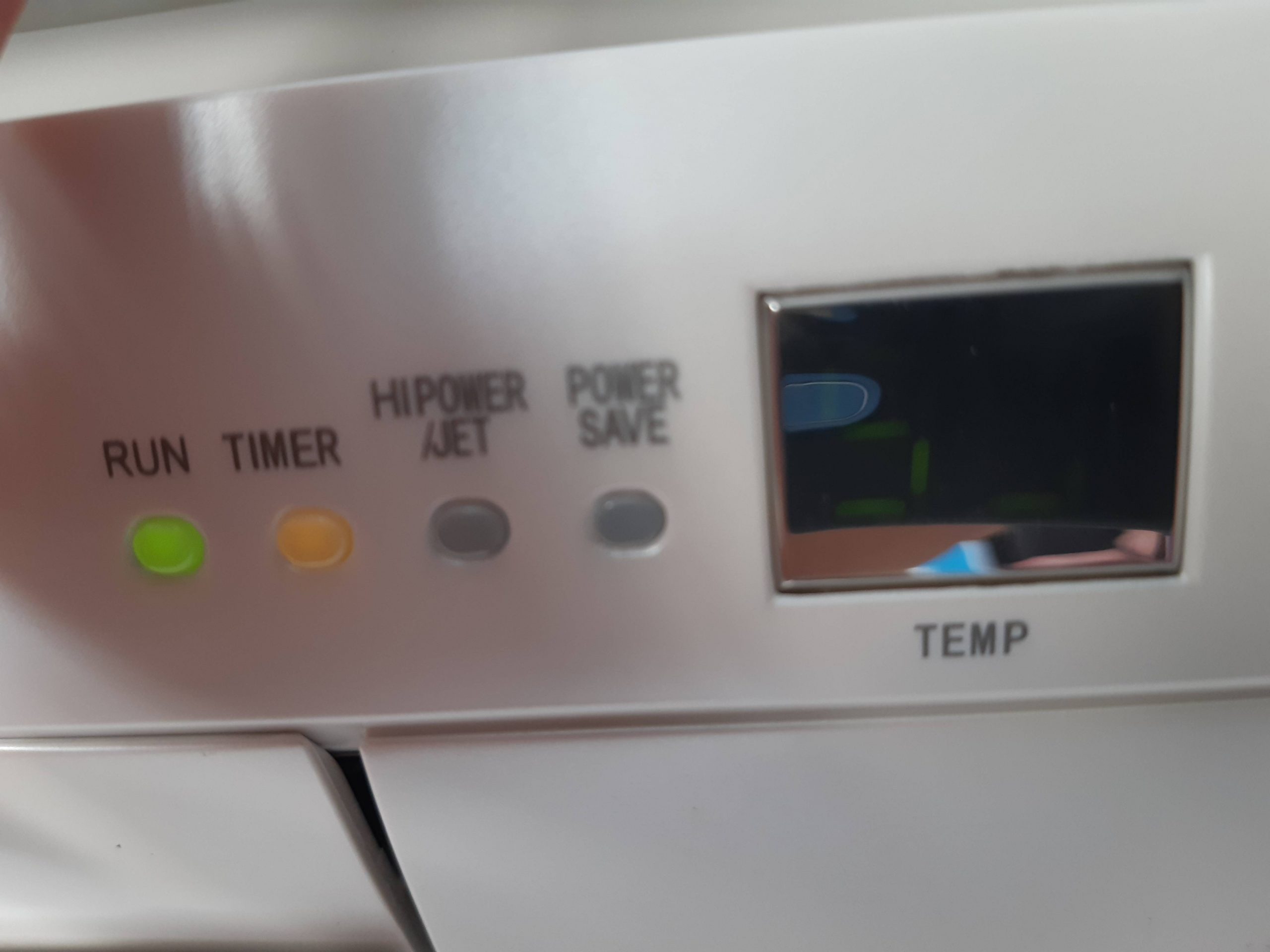

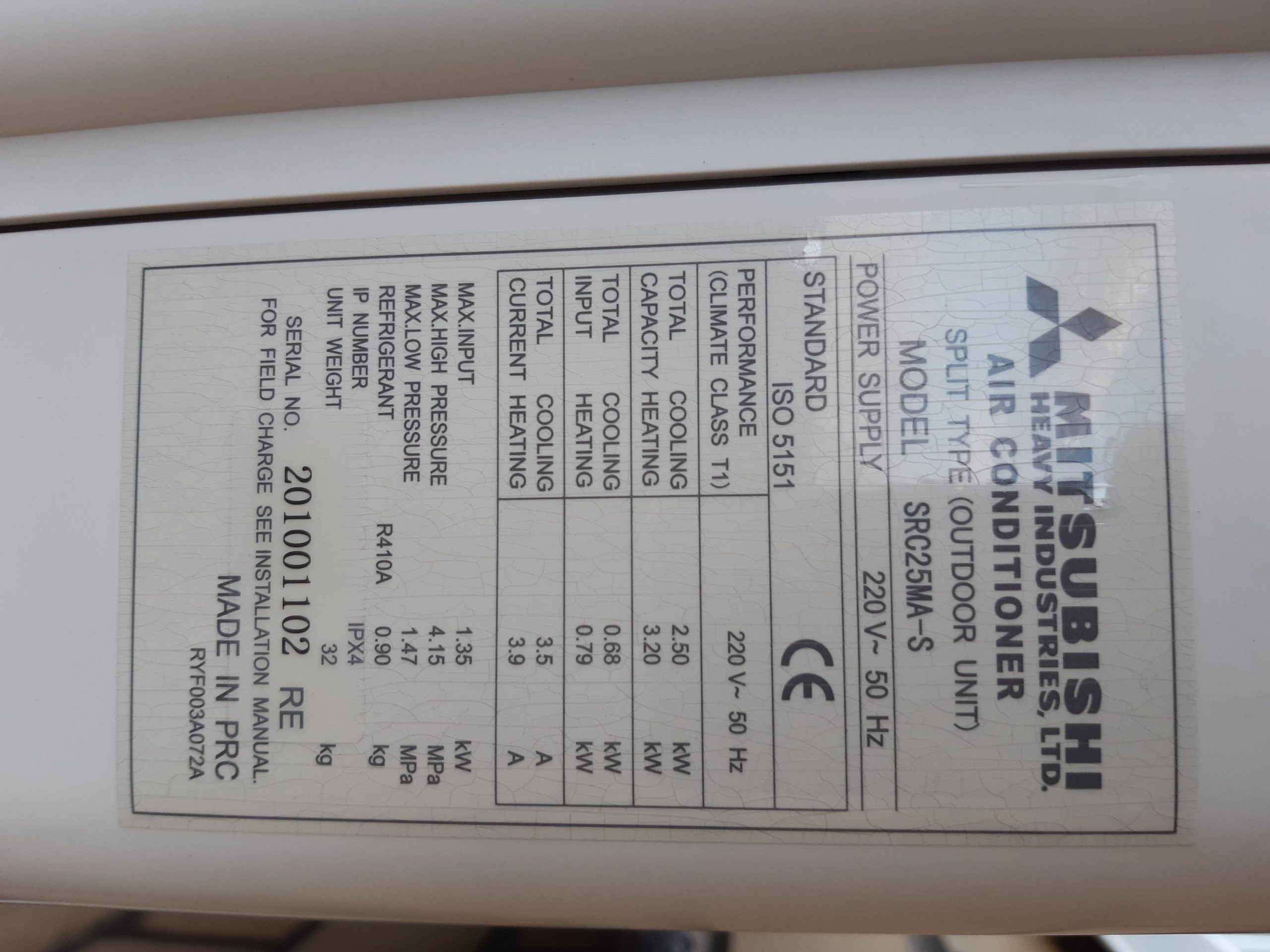

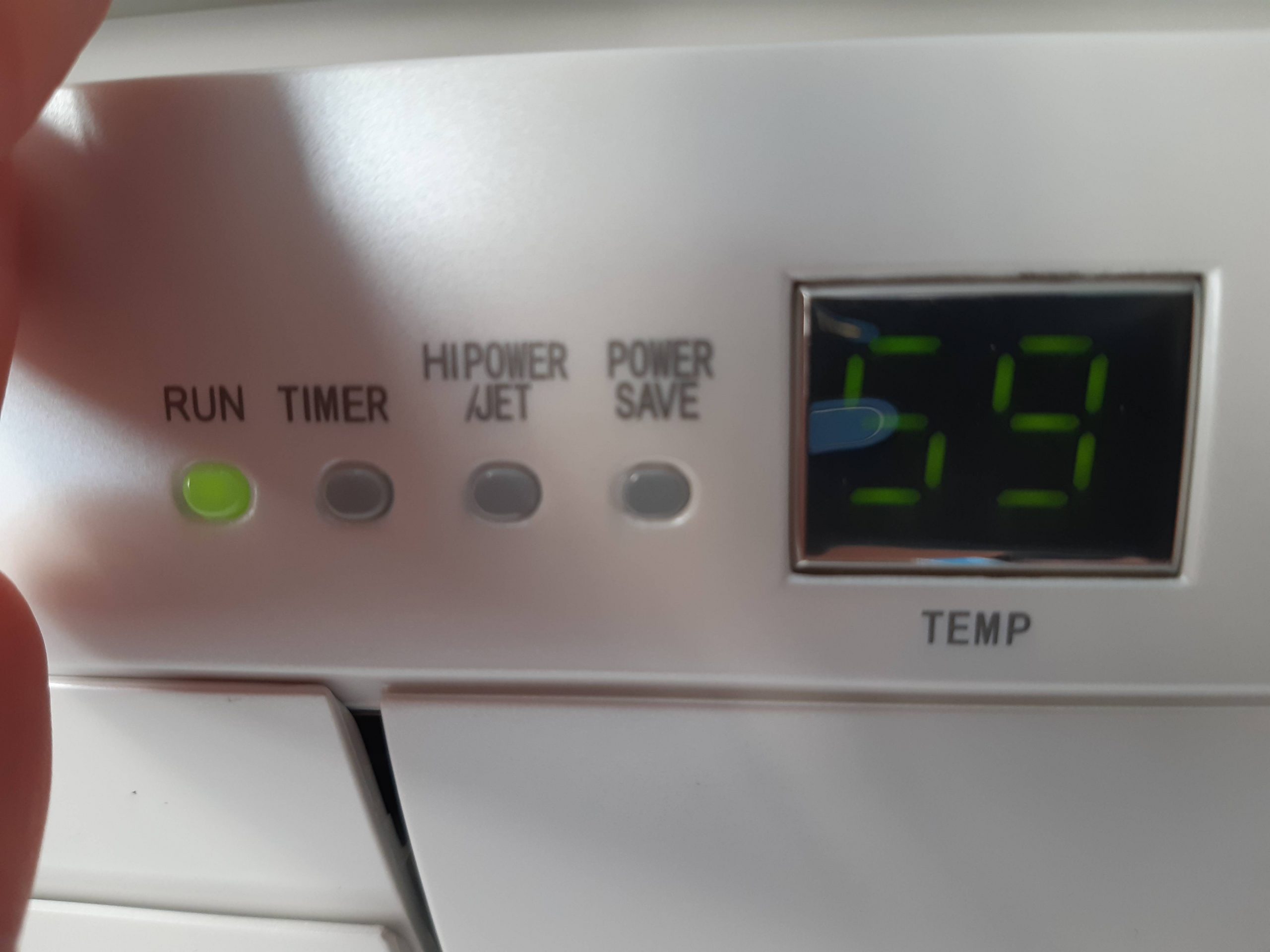

    Доброго дня. При включении кондиционера, он включается и начинает дуть, компрессор и вентилятор включаются через 3-4 минуты иногда вместе, иногда вначале компрессор, а потом вентилятор.

    Проработав какое то время, особенно если на внешний блок (на улице) светит солнце, компрессор вырубается, хотя питание с внутреннего блока – через реле, на него подается, вентилятор крутиться, а компрессор молчит. Если вечером, когда на него солнце не светит, включается компрессор и работает. Холодит не очень, давление низкое (высокого не могу замерить, штуцер только на низком давлении) при работающем кондиционере 5 бар.

    Заранее очень благодарен за совет.

  4. Руслан

    Здравствуйте. Мы при переезде из одного магазина в другой демонтировали кондиционер. Фреон к сожалению весь вышел при этом. Когда установили кондиционер в новом месте, то компрессор перестал включаться (вентилятор работает). Попробовали поменять конденсатор, но не помогло(.

    Может ли не запускаться компрессор из-за того, что в системе нету фреона? Или надо все же сначала заправить и тогда проверять? Спасибо.
