Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка
Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?
Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.
Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.
Содержание статьи:
- Принцип работы реле давления
- Комплектация блока автоматики компрессора
- Виды прессостатных устройств
- Структура условных обозначений пневмореле
- Схемы подсоединения воздушного реле
- Установка реле и вспомогательных элементов
- Регулировка и пусконаладочный процесс
- Возможные неисправности прибора
- Методы устранения поломки
- Выводы и полезное видео по теме
Принцип работы реле давления

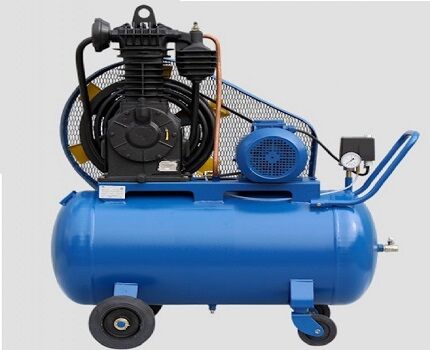

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.
Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.
Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.
Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.
В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.
В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.
Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.
Комплектация блока автоматики компрессора
Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.
Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.
Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.
Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.
Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.
При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.
Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.
Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.
Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.
При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.
Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.
Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.
Виды прессостатных устройств
Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.
Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.
Структура условных обозначений пневмореле
В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.
Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):
- РДК – серия реле для компрессоров;
- (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
- (****) — тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P — 19 с;
- (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
- (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.
Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.
Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.
Специфика настройки реле давления для насосных станций изложена в следующей статье, с содержанием которой мы советуем ознакомиться.
Схемы подсоединения воздушного реле
Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.
Вариант #1: к сети с номиналом 220 В
Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.
Вариант #2: к трехфазной сети с напряжением 380 В
Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.
Оба метода имеют различные схемы. Рассмотрим первый вариант:
Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:
После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.
Установка реле и вспомогательных элементов
В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.
Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:
- Посредством основного отверстия выхода прибор подсоединяется к компрессору.
- К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
- Каналы, что не используются для соединения, обязательно закрываются заглушками.
- Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.
Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.
Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.
Регулировка и пусконаладочный процесс
Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.
Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.
Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.
Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.
Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.
В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.
Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.
Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).
Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).
Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.
При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.
Разобравшись в предназначении элементов, приступаем:
- Для обеспечения должного уровня безопасности отключаем электропитание.
- Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
- Контроль корректировочного процесса производится визуально на манометре.
Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.
Возможные неисправности прибора
Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.
Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.
Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.
Методы устранения поломки
Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.
Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.
Поэтапный инструктаж второго варианта:
- Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
- Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
- Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
- Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
- Аналогичные действия проделывают и с остальными обгоревшими линиями.
- После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.
Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.
Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.
Выводы и полезное видео по теме
Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:
Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:
Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.
С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.
