Установка сантехники своими руками: классические схемы разводки и инструкции по монтажу

Хотите серьезно отремонтировать и обновить квартиру? Тогда не лишним будет узнать, что одним из самых основных этапов капитального ремонта жилья является замена старой сантехники и труб на новые. Кроме того, это самая внушительная статья расходов в выделенном на проведение этих работ бюджете.

Сократить и без того внушительные затраты — нормальное желание каждого рачительного хозяина. Согласны? Снизить их вполне реально: поможет установка сантехники своими руками. Мы расскажем, как сделать разводку, как перенести и подключить сантехническое оборудование, какие при этом нужны инструменты и материалы.

Вы узнаете, как самостоятельно поменять трубы в ванной комнате и подключить сантехнические приборы. А для того, чтобы проще было разобраться в ремонтном вопросе, в статье приведены тематические фото-руководства и видео-инструкции.

Разработка проекта и составление чертежа

Типовые проекты многоэтажек устраивают далеко не всех, и хозяева квартиры стараются переделать сантехнику соответственно своим предпочтениям. Этот комплекс работ очень хлопотный и трудоемкий, однако, если хорошо изучить теоретическую сторону вопроса и точно следовать инструкциям, большую часть работ (если не все) можно сделать самостоятельно.

Создание подробной схемы прокладки трубопровода – важная часть ремонта любой, даже самой маленькой ванной комнаты. С помощью готового проекта даже не специалист сможет оценить все преимущества и недостатки нового расположения сантехнических приборов.

Упрощенный вариант проектирования позволит определить наиболее подходящий способ прокладки труб и составить список необходимых материалов в нужном количестве, а также подобрать инструменты.

Схему разводки можно нарисовать от руки или с помощью одной из компьютерных программ. Получится понятно и наглядно

Исходя из этих записей, можно подсчитать примерную стоимость материалов, составить некое подобие сметы и закупить все необходимое за один или два раза.

Удобнее и проще всего составлять схему в несколько этапов. Для начала нужно начертить план помещения ванной комнаты с указанием дверного проема.

При этом не нужно измерять размеры комнаты шагами или на глаз, с примерным указанием расположения сантехнических приборов. Для этого существует рулетка. От того, насколько точно произведены замеры, зависит ваш комфорт при использовании сантехнического узла.

Далее указываем в чертежах расположение всех сантехнических приборов с учетом масштаба. Правильно расставить сантехнику очень важно, тут нельзя спешить и нужно все хорошо продумать. Все приборы нужно расположить таким образом, чтобы рядом с каждым из них оставалось достаточно места.

Для удобства можно вырезать из картонки условные изображения приборов и двигать их по чертежам, выбирая лучшее местоположение.

Детальная разработка проекта коммуникаций и его последующая реализация возможна при следующих условиях:

Что лучше: последовательная или коллекторная схема?

Сегодня используется две общепринятых схемы разводки – последовательная и коллекторная.

Последовательная (или как еще ее называют сантехники — тройниковая) система считается классической. Именно она используется во всех типовых многоквартирных и частных домах с ванными комнатами небольшой площади.

Система очень простая – от центральных стояков, через которые в квартиру подается горячая и холодная вода, прокладывается под одной главной трубе, от которой питается каждый сантехнический прибор в квартире.

Для каждого прибора в трубу врезается тройник. Таким образом, вся длина труб в доме или квартире получается относительно небольшой, поэтому такой вариант разводки считается самым недорогим

Объем работ по установке сантехники для ванной своими руками тоже не очень большой. Однако на этом преимущества последовательной схемы заканчиваются. Самый главный недостаток такого типа подключения в том, что все приборы питаются от одной трубы, и когда один прибор работает, напор во всех остальных падает.

То есть, когда стиральная машинка закачивает воду, напор в кухонном кране будет очень слабым, и наоборот.

Другой недостаток кроется в способе отключения. Если один сантехнический прибор сломается, то, чтобы его отремонтировать, придется полностью перекрыть воду в квартире. Коллекторная система используется в тех домах, где есть большая нагрузка на систему водопровода. В этом случае все сантехнические точки подключаются к коллектору.

Коллектор представляет собой распределитель большого диаметра, имеющий определенное количество выходов. На каждый выход устанавливается отдельный кран

Чаще всего коллектор прячут в специальном шкафу или закрытой нише – из эстетических соображений. Каждый сантехнический прибор присоединяется к коллектору отдельно, через персональный отвод. При таком способе подключения понадобится большое количество труб, а монтажные работы займут много времени.

Хотя с подключением такой системы придется повозиться, преимущество очевидно: напор во всех сантехнических устройствах будет стабильным при любом режиме эксплуатации водопровода.

Кроме этого, каждый прибор при необходимости можно отключить или демонтировать. При этом нет необходимости перекрывать воду полностью – достаточно перекрыть кран на нужном отводе.

Устройство разводки в ванной комнате

Сама разводка труб в ванной крупными масштабами не отличается, поэтому можно обойтись без проведения профессиональных расчетов для определения диаметров труб. Стояки для подачи воды чаще всего изготовлены из дюймовой трубы или же трубы диаметром дюйм с четвертью. Разводку обычно делают трубами с диаметром в полдюйма.

Что касается канализационного стояка, то для него нужно брать трубу Ду 100, для разводки – Ду 50. Необходимо помнить, что канализационная труба, находящаяся в горизонтальном положении, должна укладываться с небольшим уклоном в сторону стояка – это от 5 мм до 3 сантиметра на один метр длины в зависимости от диаметра.

Шаг #1. Выбор способа монтажа трубопровода

Самый быстрый и простой способ укладки – открытый. При этом все трубы остаются на виду. Однако он не подходит тем людям, которые серьезно относятся к дизайну ванной комнаты. В таком случае нужно делать скрытую укладку труб. Такой способ предполагает укладку трубы в специально сделанном канале (штробе), который прокладывают в стене.

Открытый способ монтажа: все трубы находятся на виду, что очень удобно в случае ремонта или подключения дополнительной сантехники

Что касается канализационной трубы, то ее укладывают в специальном канале, который потом закрывают и сверху облицовывают керамической плиткой. Разумеется, что при скрытом способе укладке сильно возрастают требования к качеству труб и их соединений.

Закрытая укладка труб производится в предварительно сделанные штробы в стене. Трубы полностью скрываются под отделкой. Для монтажа подходит только полипропилен (ПП)

Ниже мы расскажем, какие именно трубы можно использовать для прокладки внутри стен, а какие нельзя. Планируя делать скрытую прокладку труб, размещайте приборы так, чтобы не штробить капитальные стены, так как строительными нормами и правилами это делать запрещено.

Шаг #2. Демонтаж старых труб

При наличии современных инструментов демонтировать старые трубы не составит особого труда. Если они спрятаны в стенах, их нужно вскрыть перфоратором. Далее отрезаем трубы болгаркой.

Проводя демонтаж старых водопроводных труб перед заменой, нужно помнить о технике безопасности. Например, отрезной круг на болгарке может лопнуть от неосторожного движения инструментом и на большой скорости прилететь незадачливому мастеру прямо в лицо.

Поэтому при работе с таким электроинструментом нужно использовать специальные очки или прозрачное забрало из оргстекла, а для защиты от пыли — хотя бы простенький дешевый респиратор.

Отрезая старые трубы болгаркой, нужно обязательно пользоваться забралом или очками, а также перчатками, чтобы уберечь руки от ожогов и травм

В целом, демонтаж старого трубопровода происходит следующим образом:

• Полностью перекрывают подачу воды.
• Срезают или откручивают корневые краны, если их нужно поменять.
• Устанавливают новые краны на отводах стояков (в этом случае лучше использовать шаровые краны).
• Возобновляют подачу воды.
• Если есть такая возможность, воду сливают.
• Все сантехнические приборы отключают от подачи воды и канализации.
• Трубы раскручивают или отрезают.

Если старые трубы держаться на дюбелях, достаточно отрезать головки дюбелей, чтобы они не мешали при отделке. Перед тем как отрезать старые детали, на новые, только что установленные краны нужно надеть плотные полиэтиленовые пакеты. Пакеты плотно обматывают шнурком или скотчем.

Это необходимо для защиты новой запорной арматуры от пыли и грязи, которая в изобилии появится при штроблении стен и демонтаже старого оборудования.

Шаг #3. Выбор труб

Металлическая труба, которая до недавнего времени использовалась везде, где только можно, сегодня применяется крайне редко. Это объясняется недостатками материала: сложность в монтаже (необходимость привлечения к работе профессионального сварщика), предрасположенность к коррозии, отложение солей и накипи на внутренней части труб и, как следствие, уменьшение пропускной способности.

Сюда следует также добавить весьма немаленькую стоимость металлической трубы.

Металлическая труба — классика в сантехнике. Используется все реже ввиду сложности в монтаже, высокой стоимости и большего веса, чем у пластиковых аналогов

Сегодня для прокладки водопровода и монтажа сантехники своими руками в ванной комнате используются преимущественно полимерные (пластиковые) трубы. Они лишены всех недостатков, которые присущи металлическим изделиям, и уступают им только в прочности и температуре плавления, что в данном случае не играет важной роли.

Перечислим трубы, начиная с самых дешевых.

Полипропилен (ПП). Очень легкий, устойчивый к коррозии материал. Поверхность трубы гладкая, благодаря чему достигается низкое гидравлическое сопротивление.

Полипропиленовая труба выпускается в двух вариациях:

• PN 10 и PN 16 – предназначены для только холодной воды и рассчитаны на давление 10 и 16 атмосфер соответственно.
• PN 20, PN 25 – используются для монтажа системы отопления, предназначаются для подачи горячей воды, рассчитаны на давление 20 и 25 атмосфер.

Эти марки для предотвращения расширения под воздействием температуры имеют специальное армирование из алюминия или стекловолокна. Главная особенность полипропиленовой трубы – толстые стенки, соответственно, большие соединительные фитинги. Зато стоят все детали довольно дешево и очень просто и быстро монтируются.

Полипропиленовые трубы и фитинги к ним — одни из самых дешевых и надежных сантехнических изделий. Идеально подходят для скрытого монтажа в стенах

Полиэтиленовая труба. Имеет несколько вариаций:

1. ПНД (изготовлена из полиэтилена низкого давления);
2. РЕХ-А, РЕХ-В, РЕХ-С – сшитый полиэтилен (все перечисленные марки изготавливаются разными способами);
3. РЕ-RT – полиэтилен, имеющий молекулярное уплотнение.

Чаще всего полиэтиленовая труба используется для наружной разводки.

Полиэтиленовая труба — прочная, эластичная и долговечная. Фитинги к полиэтилену стоят довольно дорого. Используется в основном для прокладки в грунте

Металлопластиковая труба. Стенки этой трубы состоят из разных материалов, как понятно из названия – из нескольких слоев полиэтилена и алюминиевой прослойки. Металлопластиковая труба и фитинги к ней стоят дороже полипропилена и полиэтилена. Однако они считаются более прочными, и при этом имеют скромные размеры. Сама труба очень хорошо гнется и держит форму.

Металлопластиковая труба долговечна, хорошо гнется и держит форму, легко режется. Фитинги и запорная арматура небольшого размера, аккуратные, но стоят дороже ПП и ПНД

Немного выше мы упоминали скрытую разводку труб. Для такого метода подходят только полипропиленовые трубы, так как они при монтаже сантехники своими руками свариваются в монолитную конструкцию, и возможность возникновения течи тут практически исключена.

Шаг #4. Установка разводки из полипропилена

Главное достоинство ПП труб заключается в их прочном соединении. Для этого используется специальный паяльник, который разогревает концы труб почти до температуры плавления. После разогрева детали плотно прижимают друг к другу, после чего они соединяются намертво – получается монолитная конструкция.

Для того чтобы сделать разъем или переход на металлическую трубу, используют специальный фитинг с металлической резьбой внутри. Паяльник для разогрева труб представляет собой довольно простое и недорогое устройство, которое можно купить в любом специализированном магазине. Как правило, вместе с паяльником продаются насадки для труб разного диаметра.

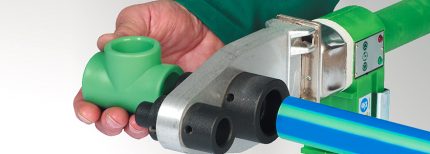

Паяльник для ПП труб («утюг», как его иногда называют) отлично подходит для обустройства системы водоснабжения и монтажа разводки из полипропиленовых труб

Народное название «утюги» оборудование для пайки ПП труб получили из-за внешнего сходства с традиционным бытовым прибором для глажки. Для разделки полипропиленовых труб нужны специальные ножницы, в противном случае срез будет неровным и неаккуратным.

Монтируют ПП трубы очень просто: кончики деталей нагревают и прижимают друг к другу. Такое соединение представляет собой единое целое, его уже не разорвать

Если полипропиленовая труба имеет армирование из алюминиевой фольги, срез нужно зачищать специальным инструментом – шабером. При его отсутствии покупайте трубу с армированием из стекловолокна. Срез такой трубы в зачистке не нуждается. Таким же образом можно поступать в том случае, если вы покупаете трубу неизвестного производителя.

Дело в том, что армирование стекловолокном обходится недорого, поэтому вероятность купить бракованный товар намного ниже.

Прокладывая скрытую разводку, на полипропиленовую трубу нужно надеть специальную изоляцию, сделанную из вспененного полиэтилена. Таким образом вы обеспечите наличие свободного пространства, нужного для расширения полипропилена под воздействием температуры.

С последовательностью работ по сборке и установке водопровода ознакомит следующая фото-галерея:

В сборке трубопровода из полипропиленовых труб есть свои хитрости, на которые следует обратить пристальное внимание:

Как правильно подключить обычную раковину?

Для начала нужно рассчитать высоту установки раковины. В большинстве случаев она составляет не более 80 см. Однако если в доме есть маленькие дети, умывальник можно немного опустить. После того как высота определена, на стене ставим отметку.

Ориентируясь на нее, отмечаем горизонтальную линию на поверхности стены. После этого нужно замерить ширину задней стенки умывальника и отложить это расстояние вниз от отметки.

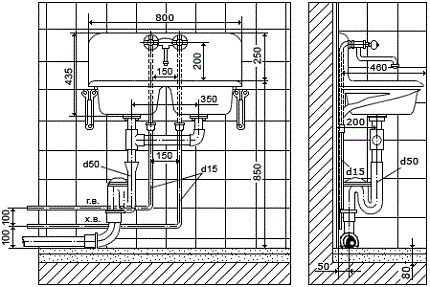

Подробная схема установки умывальника в ванной комнате с указанием всех размеров. Обычно инструкции и чертежи прилагаются к новой сантехнике

Перед тем как крепить на стену кронштейны, нужно точно рассчитать расстояние между ними. Сделать это несложно: переворачиваем умывальник, кладем сверху кронштейны так, чтобы они попали в специальные пазы. Далее замеряем расстояние между кронштейнами и переносим его на стену.

Теперь можно делать отверстия, бить дюбели, закручивать болты. Далее нужно установить на раковину смеситель, после чего закрепить его болтами с шайбами, проверить расположение раковины по уровню и зафиксировать ее гайками.

Устанавливаем на сливное отверстие резиновую прокладку и монтируем слив, подключаем его к сифону. С помощью переходника подключаем отводную трубу сифона к канализации. Используя гибкие шланги-наконечники, подключаем к смесителю горячую и холодную воду.

Как установить раковину на пьедестале?

В этом случае очень важно правильно сделать разметку. Ставим пьедестал, сверху на него устанавливаем раковину таким образом, чтобы слив оказался ровно в центре подставки. Проверяем его расположение с помощью строительного уровня.

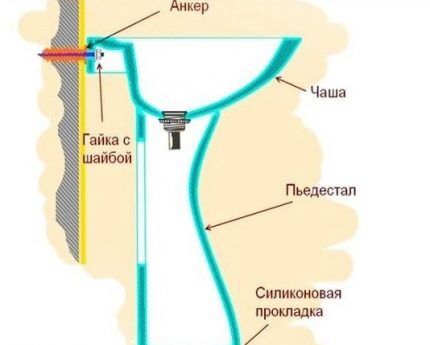

Процесс установки раковины с пьедесталом не сильно отличается от монтажа обычного умывальника: дополнительно монтируем элемент, маскирующий трубы под раковиной

После этого аккуратно отмечаем на прилегающей стене места креплений для чаши. Всю конструкцию можно временно разобрать, чтобы сделать в стене отверстия. После этого бьем дюбели, крутим шурупы, надеваем прокладочные гайки.

Теперь остается прикрутить чашу умывальника к стене. Здесь главное — не перестараться, так как керамика может треснуть, если зажимать гайки слишком сильно. Внутрь пьедестала нужно установит сифон и подключить его к умывальнику, а отводную трубу — к канализации.

Для того чтобы наглядно представить процесс установки раковины с пьедесталом предлагаем ознакомиться со следующей подборкой фото:

Рекомендации по монтажу унитаза

Самая популярная модель унитаза – напольная. Если пол в ванной облицован керамической плиткой, под унитаз нужно подложить что-то мягкое – например, кусок линолеума или резины. Чтобы подсоединить унитаз к канализации, нужно использовать специальную манжету. Один ее конец подсоединяется к отводу унитаза, а второй к канализационной трубе.

К полу унитаз крепится специальными шпильками, которые вставляются в дюбели, закрепленные в предварительно сделанных отверстиях.

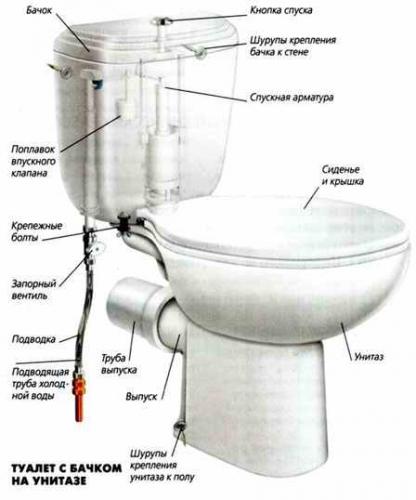

Унитаз, как правило, продается в уже собранном виде. Вам остается только прикрепить его к полу и подключить к водопроводу и канализации.

В некоторых случаях унитаз приклеивается к полу с помощью эпоксидного клея. В этом случае унитазом нельзя пользоваться примерно 12 часов, пока клей полностью не застынет.

Выводы и полезное видео по теме

С советами по устройству разводки и самостоятельному монтажу сантехнического оборудования можно познакомиться в следующих видеороликах.

Видео #1. Как сделать разводку из ПП труб:

Видео #2. Полезные советы по сварке ПП труб и монтажу сантехники:

В рамках данной публикации мы привели только общую информацию по замене сантехники и разводке труб – данная тема слишком обширна, чтобы быть полностью раскрытой в одной статье. Однако надеемся, что данный материал поможет вам в планировании и проведении ремонта в ванной комнате, выборе материалов и замене сантехнических приборов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Нам интересны ваши рассказы о личном опыте в самостоятельной установке сантехнических приборов. Ждем сообщений с полезными фактами и вопросы по заинтересовавшим моментам.
