Установка раковины в ванной: инструкции по монтажу современных моделей

Обустройство санузла – ответственное мероприятие, которое вызывает массу вопросов у хозяев, выполняющих монтаж оборудования собственными силами. Богатый выбор раковин предоставляет потребителям возможность подбирать оборудование под любой интерьер.

Мы расскажем о том, как производится установка раковины в ванной в соответствии со строительными нормами и санитарно-гигиеническими требованиями. В представленной нами статье рассмотрены примеры монтажа встроенного и консольного варианта. С учетом наших рекомендаций вы без проблем справитесь с работой собственноручно.

Основные типы раковин

Способ монтажа сантехнического оборудования определяется типом раковины. Ведущие производители выпускают несколько типов раковин.

Наибольшее распространение получили четыре типа раковин, отличающихся по способу монтажа:

1. Встроенные. Они устанавливаются в столешницу тумбы, стола или любой другой плоской поверхности. Такие модели удобны тем, что позволяют полностью скрыть за дверцами мебели малопривлекательные коммуникации.
2. Консольные. Они представляют собой подвесные конструкции, которые фиксируются на стене с помощью готовой системы инсталляции. Модели этого типа смотрятся стильно и современно.
3. С пьедесталом. Модели серии «тюльпан» имеют декоративный элемент в виде пьедестала, на который опирается массивная чаша. Сливная арматура прячется внутри опоры.
4. С полупьедесталом. Модели этого типа также оборудованы пьедесталом. Но он опирается не на пол, а на стену. За счет этого настенные модели смотрятся более изящно. Монтаж такого оборудования усложнен необходимостью выведения на заданную высоту слива.

Встраиваемые раковины могут монтироваться сверху на столешницу, фиксируясь бортиками по периметру основы, либо же встраиваться в конструкцию снизу.

Независимо от способа монтажа представленные в продаже раковины для санузлов очень разнообразны по форме и конфигурации: овальные, круглые, кубические

В санузлах, где нет возможности установить столешницу стандартной ширины, удобно использовать полувстраиваемые модели, которые просто огибают кромку столешницы.

Единственный нюанс – при установке такой сантехники потребуется монтаж импровизированного шкафа, за стенками которого будут спрятаны все коммуникации.

Консольные и встраиваемые модели выбирают владельцы небольших по площади санузлов, в которых каждый сантиметр площади «под расчет»

Как демонтировать старое оборудование?

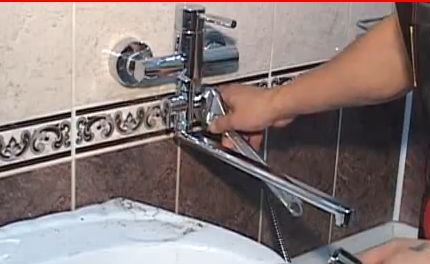

Чтобы демонтировать отслуживший свой срок прибор, необходимо сначала перекрыть воду, затем ослабить крепление смесителя. Для этого откручивают фиксирующую его гайку. Оборудование отсоединяют от подводящих труб, аккуратно снимают и убирают.

Отвинтив краны, необходимо удостовериться в том, что застоявшаяся или поступающая из трубопровода вода не просачивается через регулирующий вентиль

После этого демонтируют элементы слива:

1. С нижней наружной части сантехнического элемента откручивают гайки.
2. Отсоединяют стакан сифона от выпуска слива, освобождают его от воды и прочищают от скопившейся грязи.
3. Удаляют жидкость из слива и ручным способом откручивают запорную гайку, вращая ее против часовой стрелки.

Если сифон предполагается заменить на этапе демонтажа оборудования, его необходимо отделить от сливной трубы. Для этого откручивают расположенную в точке соединения слива и гидрозатвора запорную гайку, аккуратно приподнимают слив и отводят сифон.

Прежде чем извлечь слив вместе с установленной прокладкой, нужно отодвинуть в сторону клиновидную распорную шайбу. На завершающем этапе остается только вытащить отводную трубу с прикрепленным сифоном из канализационного раструба.

Чтобы скопившаяся вода при разборке элементов не стекала на пол, под сифон желательно установить ведро или любую накопительную емкость

После завершения работ, чтобы предотвратить распространение неприятного запаха, отверстие канализационной трубы тщательно закрывают пробкой или сложенным в несколько раз отрезом ткани.

Если демонтировать приходится раковину, прикрепленную к стене с помощью комбинированных подставок, точки крепления стоит искать по бокам, ближе к дну умывальника. В случае, если у чаши нет напольной опоры, при откручивании гаек раковину следует придерживать руками с тем, чтобы она под собственной тяжестью не повалилась на пол.

Порядок монтажа консольной раковины

В том, чтобы установить раковину в ванной, не прибегая к услугам профессионалов, нет ничего сложного. Главное – строго придерживаться технологии монтажа, которая включает несколько основных этапов.

Правильно выполненная установка раковины – залог нормального функционирования сантехнического оборудования и удобства эксплуатации его домочадцами, а также отсутствие регулярных ремонтных работ

Для выполнения работ потребуются такие инструменты:

• электродрель;
• сверла по бетону;
• строительный уровень;
• рулетка и простой карандаш;
• гаечные ключи;
• распорные дюбели;
• строительный клей;
• винты-саморезы;
• ФУМ-лента.

Кронштейны для установки подвесной раковины могут быть выполнены в виде сварных элементов Г- и Т-образной формы, либо же в форме рамок, «обхватывающих» устанавливаемую сантехнику. Второй вариант предпочтительнее тем, что исключает риск сдвига чаши в одну из сторон.

Крепления к эксклюзивным дизайнерским видам сантехники, имеющим необычную форму, обычно идут в комплекте. Для большей презентабельности они могут быть покрыты керамическими или металлическими составами. Перед началом проведения работ важно определиться, выдержит ли примыкающая к сантехнике стена дополнительную нагрузку.

Если при заглублении того же гвоздя он с легкостью входит в вертикальную плоскость, диаметр и длину креплений стоит увеличить, а если позволяет возможность – то и вовсе приобрести специальный несущий каркас

В подштукатуренном слое бетонной или кирпичной стены длина крепления и глубина его погружения должна составлять не менее 30 мм. Поскольку кронштейн к раковине должен присоединяться максимально плотно, анкера стоит подбирать для каждого случая индивидуально, учитывая не только крепость основания, но и вес умывальника.

Предварительная разметка поверхности

Первым делом определяют место расположения раковины в санузле и высоту установки. Этот параметр определяют из расчета, чтобы домочадцам было удобно пользоваться сантехническим оборудованием.

Общепринятая стандартная высота размещения раковины составляет 85 см, она рассчитана на рост взрослого человека, который в среднем составляет 165-180 см

Определившись с высотой размещения чаши, на стене проводят горизонтальную черту, обозначающую верхний ее предел. Дополнительно проводят две линии перпендикулярно полу, расстояние между которыми соответствует ширине чаши с учетом толщины его стенок.

При выставлении отметок важно сверяться со строительным уровнем. Если стенка облицована плиткой, чтобы подвесное оборудование смотрелось более эстетично, при определении места размещения крепежных отверстий под его фиксацию стоит учитывать расположение межплиточных швов.

Проделывание отверстий под крепеж

Для установки кронштейнов в наружные опорные стенки чаши с тыльной стороны переворачивают изделие вверх дном. Сантехнический прибор с установленными кронштейнами придвигают к проведенной горизонтальной черте. Вдоль прочерченной линии намечают места монтажа креплений.

В намеченных точках будущих креплений с помощью электродрели проделывают отверстия диаметром на 1-2 мм меньше размера подготовленных дюбелей. Крепежный винт в проделанное «гнездо» должен входить с трудом.

В отверстия для усиления прочности соединений заливают небольшие порции клея, затем вбивают втулки и устанавливают опорные кронштейны под монтаж чаши

В подготовленные отверстия забивают распорные дюбели капронового или иного полимерного исполнения, в них вворачивают соответствующего диаметра винты-саморезы. Затем вкручивают сами кронштейны.

Маленькая хитрость: чтобы в момент проделывания отверстий сверло дрели не скользило по кафелю, на обрабатываемый участок приклеивают липкую монтажную пену.

Монтаж чаши раковины

Закрутив винты-саморезы, проверяют прочность креплений. Сверху крепежных шпилек надевают раковину. На саморезы надевают уплотнительные вкладыши и шайбы, а затем аккуратно стягивают конструкцию. Умывальник дополнительно фиксируют герметиком или клипсами.

При закручивании саморезов не надо прилагать особых усилий, иначе поверхность умывальника может покрыться россыпью трещин или расколоться

Задача мастера при закручивании шайб – добиться эффекта, чтобы чаша не качалась. Места креплений декорируют, надев заглушки. Чтобы предупредить появление плесени при попадании воды в зазор между раковиной и стеной, это место необходимо дополнительно замазать силиконовым сантехническим герметиком.

Подключение сифона к коммуникациям

Монтаж сифона начинают с закрепления выпуска. Для того в отверстие слива устанавливают сетку, резиновую или силиконовую прокладку и прижимной винт. Наличие прокладки обязательно, поскольку она обеспечивает герметичность соединения.

При установке прокладок важно контролировать, чтобы они максимально плотно, без каких-либо зазоров и смещений, облегали слив умывальника

Убедившись в правильности установки прокладки, затягивают прижимной винт, соединяя тем самым выпуск с сифоном. После этого конец отводной трубы, выполненной из жесткого пластика или гофрированного шланга, соединяют с канализационным раструбом.

При подключении к канализации в обязательном порядке задействуют уплотнители, в роли которых могут выступать резиновые прокладки или манжеты для гофры.

Процесс установки смесителя

Сантехнический прибор лучше устанавливать до момента закрепления умывальника на стене. После установки сантехники подключить его будет намного сложнее. Для этой цели в смеситель вкручивают идущие в комплекте крепежные шпильки и гибкие подводки.

С помощью этой подводки и выполняют подключение смесителя для раковины к водопроводу. Для уплотнения соединений с целью предотвращения возможных подтеканий наматывают ФУМ-ленту.

В отверстие вставляют шланги для подачи воды, предварительно надев на них с нижней стороны лунообразные прокладки и шайбы

Один конец шланга, оборудованного фитингами или крепежными узлами, подключают к смесителю, а второй – к водопроводным трубам. При расхождении диаметров трубы и вывода надевают уплотнительную манжету.

На финальном этапе подключения остается проверить работоспособность системы и убедиться в отсутствии течи в местах соединения труб и манжет.

Пошаговое руководство по установке смесителя на раковину вы найдете в рекомендуемой статье, ознакомиться с которой мы настойчиво советуем.

Сборка и подключение раковины-тюльпан

Основная масса раковины с пьедесталом распределяется на декоративно-опорную ножку, однако крепление непосредственно чаши к стене все равно производится. Процесс установки и подключения этой сантехники включает ряд традиционных этапов. Ознакомиться с ним поможет следующая фото-галерея:

С подробностями установки раковины типа тюльпан детально изложен в следующей статье, содержание которой полностью посвящено этому вопросу.

Особенности монтажа встраиваемой раковины

Модели встраиваемого типа врезают в столешницу снизу или сверху.

Каждый способ установки имеет свои нюансы:

• При установке чаши сверху она будет выступать над поверхностью от одного до трех сантиметров.
• Нижний способ врезки предпочтителен тем, что в процессе эксплуатации брызги удобно собирать всего одним движением.

Независимо от того, полностью ли будет утоплена раковина в тумбу, либо же будет частично возвышаться над поверхностью, сливная арматура все равно будет располагаться внутри тумбы.

Если планируете монтировать встраиваемую раковину, будьте готовы к тому, что вам потребуется выполнить идеальную обработку всех стыков

Для осуществления врезки снизу применяют Г-образные крепежи, а фиксацию выполняют к основанию опоры.

Разметка места установки

Упростить разметку столешницы под установку утопленной раковины поможет использование шаблона. Многие ведущие производители его прилагают в комплекте к большинству встроенных моделей.

При определении места под установку умывальника руководствуются двумя условиями:

1. Раковина не должна быть на самом краю или впритык к стене.
2. Она должна обеспечивать свободный доступ и удобство использования.

Смысл создания правильной разметки состоит в том, чтобы умывальник прочно фиксировался в столешнице, но при этом не проваливался сквозь отверстие в ней.

За неимением шаблона раковину переворачивают вверх дном и прикладывают к поверхности. Простым карандашом обводят контур.

Линия внутреннего контура традиционно на 1,5-2 см отступает к центру относительно внешней линии; она и служит ориентиром при вырезании отверстия под чашу

Чтобы правильно рассчитать расстояние от краев сантехники до проушин креплений, выполняют замеры и переносят их на обведенный контур. Полученный размер определяет дистанцию, которую стоит отступить от линии, чтобы создать внутренний контур, выступающий опорой для бортов чаши.

Выпиливание и обработка краев

Отверстие под установку чаши проделывают с помощью электролобзика. Если приходится работать ножовкой, будьте готовы к тому, что понадобиться подравнивать края.

При работе с ножовкой, чтобы получить аккуратный срез, сначала в районе линии разметки внутри очерченного контура просверливают отверстие. Его диаметр должен быть таким, чтобы свободно помещалось лезвие ножовки.

Важно! Чтобы минимизировать риск появления сколов на декоративном покрытии столешницы, выпиливание стоит делать неспешно и без чрезмерных усилий.

Торцевые поверхности созданного отверстия обрабатывают мелкозернистой наждачной бумагой или шлифуют напильником.

Чтобы избежать проблем с протеканием при эксплуатации оборудования, зачищенные края среза столешницы в 2-3 слоя покрывают герметизирующим составом

При выборе герметика важно ориентироваться на тип материала, используемого при изготовлении столешницы. Так для пластиковых и деревянных покрытий применяют герметизирующие пропитки на спиртовой основе.

Установка чаши и подключение оборудования

Чашу устанавливают в столешницу и заглубляют. Чтобы обеспечить плотную посадку, изделие немного проворачивают вперед-назад. После этого остается только затянуть установленные крепежи и удалить салфеткой силикон, который выдавливается при посадке чаши на место. Собранную и зафиксированную конструкцию оставляют на сутки до полного высыхания клеевого состава.

Для подключения оборудования в отверстие устанавливают смеситель, подключают его к шлангам и фиксируют с помощью крепежных элементов. В раковину выводят выпуск сифона, к нему присоединяют трубу, которую и выводят в канализационный раструб.

В целом технология подключения смесителя и сифона встроенной раковины практически идентична той, что описана при монтаже консольной модели.

Специфика сборки комплекса из столешницы и накладной раковины приведена здесь, рекомендуем ознакомиться с весьма полезным материалом.

Выводы и полезное видео по теме

Несколько полезных рекомендаций по монтажу раковин представлено в следующих видеороликах.

Видео #1. Руководство по установке модели с креплением на стену:

Видео #2. Основные моменты при установке встроенной модели:

Видео #3. Как правильно выполнить врезку раковины в столешницу:

Планируя установить умывальник, расположенный ниже уровня стола, лучше воспользоваться услугами профессионального сантехника. Ведь этот способ монтажа чаще выбирают для дорогостоящих моделей, выполненных из природного или искусственного камня.

А для этого требуется не только иметь в распоряжении специальное оборудование для резки камня, но и знать тонкости работы с капризным материалом.
