Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Магистрали водяного отопления имеют характерную особенность. При заполнении трубопроводов водой часть системы остается занятой воздушными подушками. Нормальная работа водяного отопления в таких случаях не обеспечивается, поэтому воздух из трубопроводов необходимо удалять вручную.

Избавиться от воздушных пробок помогает кран Маевского – простейший механизм для стравливания воздуха вручную. В представленной нами статье подробно разобран принцип действия устройства, рассмотрены альтернативные варианты. Приведенные нами рекомендации будут полезны в установке и эксплуатации.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Автоматические модели работают без какого-либо стороннего вмешательства.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

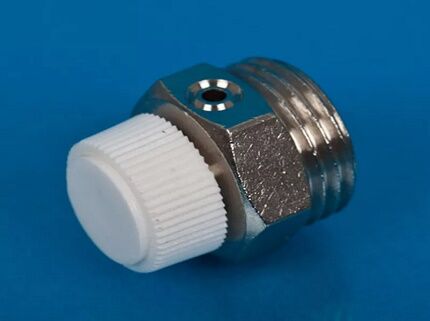

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок — проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной группой безопасности повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Выводы и полезное видео по теме

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.
