Чугунные радиаторы отопления: характеристики батарей, их достоинства и недостатки

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Антонина Турьева
Последнее обновление: Ноябрь 2019

Современный технический прогресс практически не затронул чугунные радиаторы отопления за все 167 лет их существования. Потребители до сих пор останавливают свой выбор на этих устройствах благодаря массе положительных характеристик продукции.

И даже некоторые недостатки не препятствуют установке чугунных батарей при монтаже отопительных систем. Далее мы подробно расскажем о всех преимуществах и недостатках чугунных радиаторов, а также о характеристиках на которые нужно обращать внимание перед покупкой.

Преимущества чугунных радиаторов

Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.

Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.

Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:

  • возможность ремонта в случае засора и протекания;
  • инерционность теплоотдачи;
  • приемлемая стоимость;
  • возможность эксплуатации при большой температуре и высоком давлении;
  • высокий процент теплоотдачи за счет излучения;
  • простота монтажа;
  • длительный срок работы.

Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.

Чугунные радиаторы с отделкой
Чугунные радиаторы с дизайнерской отделкой выпускаются преимущественно европейскими заводами, потому на отечественном рынке они мало востребованы

Кроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.

Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.

Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.

Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.

Чугунные батареи в интерьере
Если стальные и алюминиевые модели остывают уже через несколько минут после прекращения циркуляции воды, то батареи из чугуна продолжают эффективно обогревать помещение в течение часа

Что касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.

Однако чугунные изделия намного лучше переносят гидроудары, стойко сопротивляются кратковременным повышениям давления до 16 бар.

Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.

Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.

А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.

Ребра чугунных радиаторов
Ребра между колонами являются обычными чугунными пластинами и не имеют внутренних полостей. Их функция – усиление теплоотдачи

Кроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.

А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.

Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.

Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.

Недостатки чугунных батарей

Несмотря на массу преимуществ, чугунные радиаторы наделены рядом недостатков. Этому поспособствовали как конструкционные особенности, так и свойства самого чугуна. Например, чугунные батареи имеют сложности со встраиванием в системы автоматического контроля температуры.

Из-за инертности теплоотдачи контролировать заданную в помещении температуру довольно сложно. Ведь после отключения котла чугунные радиаторы будут ещё час отдавать своё тепло, грея окружающий воздух.

Чугунные батареи долго прогреваются
Для повторного нагрева всей массы батареи и содержащейся в ней воды требуется около получаса времени. Весь этот период помещение прогреваться практически не будет

Также имеются и другие минусы, среди которых:

  • большой объем теплоносителя;
  • значительный вес одного радиатора;
  • дизайнерская однотипность.

Большой объем воды в батарее имеет и свои недостатки. Для прогрева всего теплоносителя требуется больше времени и энергоресурсов.

Кроме того, возрастает нагрузка на насос, который вынужден перекачивать за один цикл прогрева значительное количество воды.

Большой объем полостей батареи
Объем полостей чугунной батареи минимум в 2 раза больше, чем у алюминиевой и в 4 раза больше, чем у биметаллической

Большой вес приборов также является недостатком, который больше волнует монтажников и сервисные службы, чем жильцов. Однако при самостоятельной сборке отопительной системы не обойтись без помощника при креплении чугунной батареи. Вес одной её секции составляет около 7 кг.

Такой минус, как дизайнерская однотипность обусловлен технологическими особенностями литья чугуна – они не позволяют создавать из этого материала изящные детали. Вот батареи и выглядят однотипно.

Батареи простой конструкции
Из-за простоты конструкции энергоэффективность моделей батареи МС-140 является одной из худших, но цена таких устройств также самая низкая

Чтобы разнообразить модельный ряд, компании-производители выпускают чугунные радиаторы с красивым рисунком на поверхности, но их стоимость в 10-20 раз превышает цену простых моделей.

Впрочем, если нет средств на дорогостоящие эксклюзивные модели, можно приобрести обычные радиаторы, а затем замаскировать их при помощи экрана для батарей.

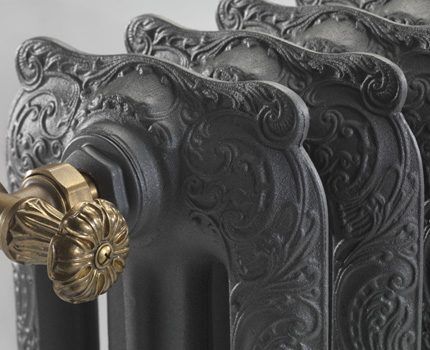

Замысловатые узоры на радиаторе
Замысловатые узоры, различная высота и ширина радиаторов обеспечивает некоторое разнообразие среди радиаторов подороже. Это позволяет дизайнерам встраивать батареи из чугуна в изысканные интерьеры

Еще один недостаток – уязвимость оборудования к гидроударам. Дело в том, что чугун – прочный, но довольно хрупкий материал. Согласно ГОСТа 8690-94, радиаторы должны выдерживать краткосрочное давление 1,5 Мпа.

Но иногда давление может превышать это значение. Это происходит при резком пуске насоса и отсутствии компенсаторов. В результате чугунные батареи могут треснуть или лопнуть.

Разрыв чугунной батареи
Разрыв батареи часто сопровождается предварительными щелчками и шипением. Эти звуки должны насторожить и заставить перекрыть доступ теплоносителя к радиатору

Во многих случаях преимущества радиаторов из чугуна сильно перевешивают их недостатки. Именно этот факт помогает таким батареям удерживать хорошие позиции на рынке систем отопления.

Технические характеристики радиаторов

Конкуренция на рынке радиаторов чрезвычайно высока, поэтому чугунные батареи производят и продают на отечественном рынке не так много производителей.

Перед покупкой следует ознакомиться с техническими характеристиками наиболее распространенных чугунных радиаторов отопления. Это позволит выбрать именно ту продукцию, которая максимально подойдет для планируемой или имеющейся системы отопления.

Производители чугунных батарей

Рыночной особенностью чугунных батарей является большая доля транспортных затрат в их конечной стоимости. Поэтому на отечественном рынке не представлены модели производителей из дальнего зарубежья.

Немецкие чугунные радиаторы
Если немецкие батареи отличаются особой изысканностью, то продукция производства ЧАЗ не уступает им своими техническими характеристиками. Более того, батареи Чебоксарского агрегатного завода являются лучшими среди российских производителей

Основными заводами, которые предлагают чугунные батареи являются:

  • Adarad (Турция);
  • Чебоксарский агрегатный завод (Россия);
  • Viadrus (Чехия);
  • Demrad (Турция);
  • Минский завод отопительного оборудования (Беларусь);
  • KIRAN (Украина);
  • Konner (Китай).

Существует много европейских производителей чугунных радиаторов, но их продукция не конкурентная. Она имеет высокую цену, а качество сравнимо с отечественными образцами.

Приборы для организации отопления в винтажном стиле предлагает питерский производитель:

Габаритные размеры радиаторов

Размеры радиаторов на постсоветском пространстве были стандартизированы. Расстояние между центром осей подающей и отводящей теплоноситель трубы составляло 300 или 500 мм.

Глубина секций и их ширина не были регламентированы и отличались у разных производителей. Большинство современных радиаторов также приспособлены под эти стандарты.

Таблица характеристик чугунных батарей
Чугунные радиаторы можно подобрать любого размера, который необходим для их размещения под подоконником или в нише стены

Наиболее распространенная модель чугунных батарей – МС-140. Именно она стоит в большинстве хрущевок и девятиэтажек, построенных в 60-80-х годах прошлого века.

Размеры её секции составляют: межосевое расстояние – 500 мм, полная высота – 588 мм, ширина – 93 мм, глубина – 140 мм.

Ширина секции влияет на мощность
Чем шире секции, тем меньше их требуется для набора необходимой мощности, а значит, уменьшается и количество потенциально проблемных стыков

Главная цель создания чугунных радиаторов с различными габаритами – дать возможность покупателю выбрать максимально вписывающуюся в интерьер модель. Батареи с общей высотой до 400 мм, например, отлично вписываются в комнаты с низким расположением подоконников.

Внешний вид и устройство оборудования

Практически все чугунные радиаторы являются наборными. Они изготавливаются из серого чугуна и состоят из разъемных секций, которые соединяются с помощью ниппельных втулок. Такая конструкция позволяет формировать цельную батарею необходимой длины и мощности. Между секциями ставятся паронитовые прокладки.

Многоколонные чугунные радиаторы
Многоколонные чугунные радиаторы трудны для внешней чистки от пыли, которая заметно снижает теплоотдачу батарей

В горизонтальной плоскости между секциями вода движется только в одном направлении. Вертикально ток жидкости происходит по одному или нескольким каналам. С их количеством возрастает площадь радиаторов и их мощность.

Минусом многоканальных секций является их высокая стоимость и повышенное гидродинамическое сопротивление.

Классический вид «гармошки» у радиаторов отходит в прошлое. Из-за преимущественно излучательного способа отдачи тепла производители стремятся увеличить площадь фасада батарей, что выливается в более плоский внешний вид. Примером является модель Konner Modern500.

Радиатор Konner Modern
Радиаторы из чугуна серии Konner Modern при невысокой стоимости имеют красивую полированную поверхность, идентичную алюминиевым панелям

Ряд импортных моделей имеют на поверхности декоративные узоры, но стоимость таких батарей несравнимо высока.

Вес чугунных секций довольно большой. Потребность в сохранении прочности стенок и максимальной площади обогревательной поверхности не позволяет инженерам сильно сократить соотношение масса/мощность. Вес секции стандартной модели МС-140 составляет 7,1 кг.

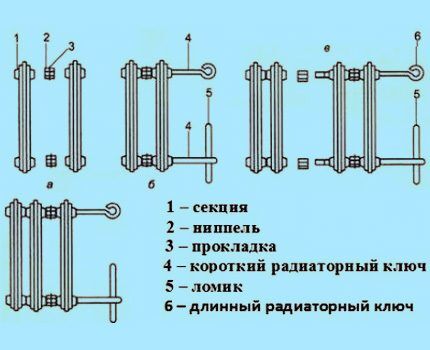

Схема устройства чугунной батареи
Раскручивание секций чугунных радиаторов нужно проводить постепенно и синхронно сверху и снизу, иначе можно необратимо повредить резьбовое соединение

Большая масса чугунных радиаторов требует и хороших креплений. Батареи обычно не имеют специальных элементов конструкции для фиксации на стену. Они просто навешивают на специальные кронштейны, которые просовываются в промежутках между секциями. Существуют и специальные лапки для установки батарей на пол.

Тепловая мощность приборов

Мощность радиаторного оборудования характеризуется способностью отдавать тепловую энергию при максимальной рабочей температуре теплоносителя. Этот показатель в чугунных радиаторах зависит в основном о площади их поверхности.

В зависимости от модели мощность может составлять от 80 до 200 Вт на секцию. Это паспортные значения, которые в реальных условиях могут гораздо ниже.

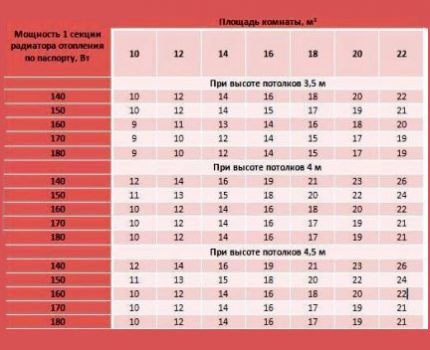

Таблица требуемой мощности радиаторов
Рекомендуемая мощность отопительных радиаторов является ориентировочной. Для регионов с сильными морозами она может сильно отличаться от стандартной

Существует классическая формула расчета необходимой мощности чугунной батареи отопления, исходя из объема помещения: на каждые 25-30 м3 должны быть установлены радиаторы суммарной производительностью 1 кВт. При наличии 2-3 внешних стен этот показатель должен быть скорректирован в сторону увеличения мощности. Более подробно о том как рассчитать необходимое количество батарей для отопления, читайте в этом материале.

Для усиления теплоотдачи за счет конвекции некоторые модели чугунных радиаторов оснащают ребрами между колонами. Такая конструкция может повысить мощность секции на 20-40%. Следует помнить о необходимости регулярного очищения таких перемычек от пыли.

Другие характеристики оборудования

При выборе радиаторов следует обращать внимание и на другие их характеристики:

  • максимальное рабочее давление;
  • объем теплоносителя в секции;
  • максимальная температура теплоносителя.

Все перечисленные показатели у чугунных батарей выше, чем у алюминиевых и биметаллических аналогов. Но характеристики могут отличаться у разных моделей, что следует учитывать при подборе составляющих новой системы отопления.

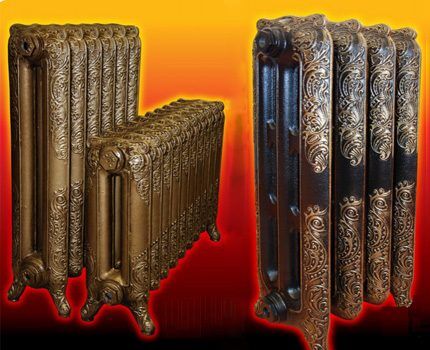

Радиаторы с рисунком

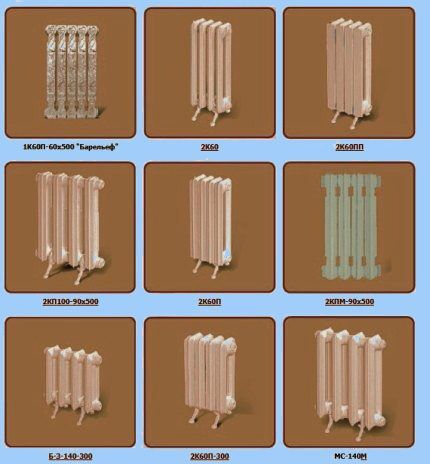

Модели Минского завода отопительного оборудования

Максимальные параметры особенно важны при замене батарей, подключенных к системе центрального отопления. При её осенней опрессовке в трубы подается избыточное давление, которое может порвать неподходящие радиаторы.

Это может обернуться затоплением и своей, и ниже расположенной квартиры, поэтому на рабочие значения давления и температуры теплоносителя необходимо обращать особое внимание.

Выводы и полезное видео по теме

Представленные видеоматериалы по чугунным радиаторам помогут при выборе конкретной модели и дополнительно разъяснят их технические характеристики.

Обзор чугунного радиатора:

Сравнение тепловых характеристик радиаторов из различных материалов:

Выбор радиаторов отопления, в том числе чугунных, должен производиться с обязательным учетом их технических характеристик. Это позволит избежать разрыва отопительного контура при максимальных нагрузках и обеспечит достаточным теплом обогреваемые помещения.

Пожалуйста, пишите комментарии, делитесь опытом использования чугунных радиаторов, задавайте вопросы в находящемся ниже блоке. Мы всегда готовы разъяснить непонятные моменты.
