Самодельный обогреватель для гаража: как сделать прибор своими руками

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Елена Николаева
Последнее обновление: Август 2019

Редко кто при строительстве гаража предусматривает возможность отопления. Поэтому в процессе эксплуатации помещения приходится обогреваться самостоятельно. Согласитесь, покупать нагревательные приборы для периодического пользования иногда затратно и нецелесообразно.

Некоторые умельцы делают агрегат собственноручно, используя недорогие материалы. Мы предлагаем вам ознакомиться с тремя наиболее популярными решениями по организации индивидуального отопления.

Перед тем, как изготовить самодельный обогреватель для гаража, необходимо понять принцип работы каждого агрегата, его устройство и изучить порядок сборки.

Общие рекомендации по созданию устройств

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.

Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

  1. Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
  2. Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
  3. Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.

Всем этим требованиям отвечают три варианта описанных ниже самодельных обогревателей, которые работают от разных источников энергии: на газу, на твердом топливе и от электричества.

Вариант обогревателя из подручных материалов
Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему вентиляции. Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Газовый прибор с горелкой
Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Единственный минус газового обогревателя – необходимость обеспечения достаточной вентиляции.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

  • горелку с клапаном;
  • жестяной лист;
  • ножницы по металлу;
  • дрель с тонким сверлом;
  • заклепки;
  • клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Набор необходимых материалов
Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Сборка сетчатой конструкции
Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Вид собранной конструкции
Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Сборка сетчатого цилиндра
Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами.

Конструкция, включающая две сетки, выгодна тем, что имеет увеличенную поверхность нагрева и оснащена дополнительной защитой.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Буржуйка из использованного баллона

Буржуйки, популярные еще сотню лет назад, и сегодня не сдают своих позиций, выступая основным источником тепла в гаражах и подсобных помещениях. И главное их достоинство в том, что они могут работать не только на дровах, но и на всем, что горит.

Вариант изготовления буржуйки
Буржуйки делают из газовых баллонов, содержавших до опустошения пропан, объемом в 40-50 литров, отрезков стальных труб и толстостенных бочек, имеющих небольшой объем

Минимальная толщина стенок таких конструкций должна составлять 2-3 мм, но все же оптимальный вариант – 5 см, благодаря чему можно будет использовать любой вид топлива. Если сравнивать модели горизонтального и вертикального исполнения, то первые выигрывают в плане удобства загрузки поленьев.

Конструкция вертикального исполнения

Самый простой вариант изготовления буржуйки предполагает использование газового баллона: корпус обогревающей конструкции уже готов, остается лишь обустроить отсеки под закладку топлива и зольник. Высота баллона составляет порядка 850 мм, диаметр в обхвате – 300 мм, а достаточная толщина стенок позволяет использовать любой вид топлива.

Чтобы соорудить вертикально устанавливаемую конструкцию баллон делят на две неравные по объему части:

  • верхняя – занимает 2/3 конструкции выполняет роль приемной камеры для закладки дров;
  • нижняя – занимает 1/3 часть конструкции и служит для сбора золы.

Для изготовления буржуйки в стенке баллона под размер каждой из двух секций вырезают отверстия под обустройство дверец. Сами дверцы можно соорудить из вырезанного куска баллонной стенки или вырезать из листового металла.

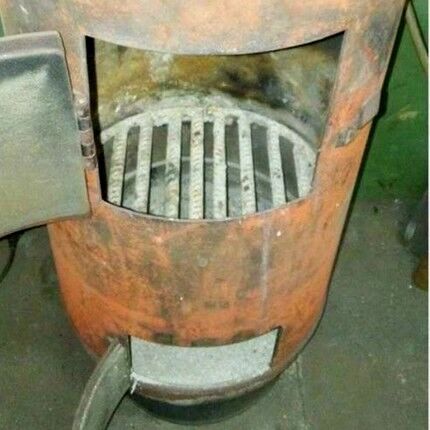

На границе между верхним и нижним отсеком монтируют колосники. Но поскольку готовый чугунный колосник подходящего размера найти сложно, для его изготовления используют толстые прутки.

Обогреватель из отработанного баллона
Основой для изготовления колосников выступает стальная арматура толщиной в 12-16 мм, нарезанные прутья которой размещают на расстоянии в 2 см друг от друга

В верхней части баллона вырезают отверстие под дымоход диаметром не менее 150 мм. Этот элемент можно сварить из отреза листового метала. Главное – чтобы диаметр полученного патрубка соответствовал размеру дымовой трубы с тем, чтобы упростить процесс состыковки.

Дверцы оснащают запорами и прикрепляют к корпусу посредством сварки. При желании петли можно сделать из нескольких звеньев толстой стальной цепи.

Вариант конструктивного исполнения
Поскольку буржуйка изначально не относится к числу герметичных обогревательных сооружений, уплотнители применять нет необходимости

Чтобы перекрыть образовавшуюся по периметру дверок щель, с наружной стороны по периметру заготовок лучше приварить небольшой бортик – полосу метала шириной в 1,5-2 см. Готовую конструкцию остается только подсоединить к дымоходу и провести испытания.

Модель с горизонтально расположенным корпусом

При горизонтальном расположении корпуса отсек для сбора золы приваривают снизу конструкции. Основной отсек предназначен для закладки топлива и выгрузки прогоревших углей. Он оборудуется дымоходным патрубком диаметром в 10 см.

Где разместить зольник
Отсек для сбора золы модно соорудить из подходящего размера швеллера либо же сварить по заданным размерам из отреза листовой стали

В боковой стенке корпуса проделывают отверстие под установку топочной дверцы. Ее размер не должен превышать диаметр дымоходного патрубка. Саму дверцу оснащают защелкой и устанавливают на петли.

В стенке корпуса, которая будет направлена вниз, проделывают отверстия. Они будут выполнять функцию колосниковой решетки.

Чтобы улучшить теплоотдачу раскаленной печи, дымоход можно сделать в виде удлиненной ломаной конструкции. Главное при обустройстве дымохода буржуйки – избегать горизонтальных участков. Некоторые мастера для улучшения обогрева помещения сооружают вокруг баллонов кожухи, выполненные из листового металла.

Но не стоит забывать, что буржуйка несет потенциальную опасность. А потому помещение, где она будет установлена, следует периодически проветривать.

На нашем сайте есть несколько статей по изготовлению буржуйки своими руками. Советуем ознакомиться:

  1. Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство
  2. Печка буржуйка своими руками: схема самодельной буржуйки для дачи и гаража
  3. Как сделать буржуйку на отработанном масле своими руками: варианты и примеры изготовления печки

Изготовление настольного тепловентилятора

Такой тип устройства является обогревателем и вентилятором в одном лице. При желании, самодельный тепловентилятор можно будет использовать в качестве импровизированного кондиционера.

Нагреватель в деревянном корпусе
Размещенный в корпусе устройства нагреватель будет обеспечивать теплом в холодное время, а помещенный туда же компьютерный кулер – создавать приятный бриз в жаркие месяцы

Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.

Выбор необходимых материалов

Для создания тепловентилятора потребуются такие материалы:

  • реостат;
  • выключатель;
  • разъем питания;
  • электрический провод;
  • светодиодная лента;
  • компьютерный кулер на 12 Вольт;
  • трехамперный источник питания на 12 Вольт;

Для фиксации обогревающего элемента потребуются также два десятисантиметровых прутка из медной проводки сечением 1,5 кв.мм.

Вырезание заготовок для корпуса
Корпус устройства будет выполнен из деревянных заготовок толщиной в 9мм, а опорные ножки – из палочки того же материала диаметром в 12 мм

Из инструментов необходимо подготовить:

  • электролобзик;
  • перфоратор или дрель;
  • паяльник;
  • кольцевая пила;
  • клей для работ по дереву;
  • «момент» или суперклей;

Чтобы зачистить деревянные заготовки, устранив вдоль кромок заусеницы, потребуется также мелкозернистая наждачная бумага.

Сборка деталей корпуса

Будущий обогреватель будет иметь форму куба. Корпус прибора собирают из деревянных досок толщиной в 9 мм.

Необходимо вырезать:

  • две квадратные заготовки размером 12*12 см;
  • 3 детали размером 10,2*10,2 см;
  • две прямоугольных заготовки 12*10,2 см;
  • четыре небольших прямоугольника размером 1*1,5 см.

Для изготовления ножек конструкции от деревянной палочки D12 мм отпиливают  по 2 заготовки длиной по 3 см каждая.

Дырки для продувания тепла
Чтобы генерируемое тепло свободно выходило за пределы нагревателя, в квадратных заготовках просверливают дырки диаметром 8-10 мм

Чтобы упростить себе задачу, сделайте бумажные выкройки, размеры которых соответствуют габаритам заготовок 12х12 см. Разметку расположения дырок наносят непосредственно на выкройки. Их прикладывают к каждой из сторон и просверливают насквозь.

В заготовке 10,2*10,2 см, выдержав расстояние в 2,5 см от края, проделывают дырку D7 мм. На второй такой же заготовке делают две таких же дырочки, выдержав расстояние между ними в 2,5 см. На третьей заготовке 10,2*10,2 см по центру делают сквозной отверстие D9 см.

В каждой из четырех прямоугольных заготовок размером 1*1,5 мм проделывают дырочки D5 мм.

На длинной стороне прямоугольника размером 12*10,2 см, отступив от края на 1,2 см, проделывают два отверстия D12 мм, выдержав расстояние между ними в 7 см.

Последовательность сборки корпуса
Чтобы собрать конструкцию, к боковым граням прямоугольника 10,2х12 см приклеивают квадратные заготовки 10,2х10,2 сантиметра

Внутрь корпуса устанавливают квадратную заготовку с просверленным отверстием в 9 см. После этого прикрепляют последнюю прямоугольную деталь, закрывая корпус конструкции. На завершающем этапе приклеивают ножки.

Монтаж обогревающих элементов

В роли обогревающего элемента будет выступать натянутая между двумя медными стержнями пружина. Чтобы определить подходит ли пружина, необходимо подключить ее 12-вольтному источнику питания и произвести замеры с помощью мультиметра.

Так для создания теплого потока вполне достаточно, если показания мультиметра будут составлять 2,5 А. С такими параметрами при питании в 12 Вт будет генерироваться порядка 30 В тепла.

Выбранную пружину припаивают к медным стержням, концы которых фиксируют на заготовки размером 1х1,5 см. Собранную конструкцию приклеивают к углам корпуса. К концам стержней припаивают оголенные «хвосты» электрического кабеля. После этого прикрепляют оснащенную отверстиями планку.

Подключение кулера и светодиодной ленты
Чтобы подключить кулер, к жилам с синей и красной оплеткой припаивают концы светодиодной ленты, после чего вытягивают их наружу через отверстие диаметром в 5 мм

Зафиксировав кулер внутри корпуса, те же манипуляции выполняют с реостатом, выключателем и разъемом питания.

Если все элементы конструкции подключены правильно, то в момент включения реостата на светодиодной ленте загорится голубой свет. В момент включения выключателя светодиодная лента приобретет красный оттенок, который на фоне основного голубого создаст фиолетовый цвет. После этого начнет нагреваться пружина обогревателя.

Обогреватель в рабочем состоянии
Главное условие работы устройства – чтобы пружина работала только при включенном кулере; в противном случае она просто перегорит

Собранную конструкцию с наружной стороны остается только отшлифовать и обработать древесным воском, либо же в 2-3 слоя покрыть лаком.

Благодаря презентабельному внешнему виду такой обогреватель смело можно использовать не только для отопления гаража, но и при обустройстве жилых комнат.

Альтернативные варианты экономного отопления гаража описаны в этой статье.

Выводы и полезное видео по теме

Руководство по созданию компактного обогревателя:

Вариант изготовления самодельной мини-печки:

Какой тип отопительной системы задействовать – решать владельцу помещения. При должной сноровке и возможности потратить немного времени, сборка любого обогревателя для гаража получится сделать самому.

У вас есть личный опыт обустройства отопления гаража? Хотите поделиться действенными методами или рассказать о самодельном обогревателе? Пожалуйста, оставляйте комментарии и прикрепляете фотографии своих изделий – форма для отзывов расположена ниже.
