Вентиляция гаража своими руками: обзор лучших вариантов обустройства системы воздухообмена

Недостаточная или неэффективная вентиляция гаража способствует образованию конденсата на агрегатах автомобиля. Выхлопные газы и испарения рабочих жидкостей делают гаражную атмосферу небезопасной для автовладельца.

Чтобы избежать перечисленных проблем, необходимо позаботиться о нормальной циркуляции воздухопотока. Тем более, что улучшение микроклимата в автомобильном боксе зачастую не требует особых инженерно-строительных навыков и значительных финансовых вливаний.

Мы подскажем вам, как рассчитать и сделать естественную вентиляцию гаража более эффективной, а также предложим альтернативные методы побуждения воздухообмена.

Особенности гаражной вентиляции

На заре автолюбительства машины нуждались в огороженном укрытии для выполнения текущего ремонта. Позже автомобили стали ценностью, требующей защиты от угона – надежного гаража с защищенным от проникновения периметром.

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико — влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

СНиП 21-02-99 устанавливает зимнюю температуру хранения машины в размере +5^оС, если бокс отапливается. К слову, данный СНиП позволяет также не отапливать помещения гаража.

Комфортная для автовладельца температура (например, +15^оС) в зимнем гараже «некомфортна» для машины из-за таяния наледи и снега, налипших на нее.  Рациональнее придерживаться нормативных 5^оС.

Норматив воздухообмена в гараже устанавливается по ОНТП 01-91 в объеме от 150 м³/ч на каждое машиноместо. Внешне задача несложная – определить диаметр воздуховодов, выставить один на приточку, второй на вытяжку и обновление атмосферы происходит.

Однако в условиях холодного климата России приточно-вытяжную систему в помещении закрытой автостоянки нужно проектировать пристальнее.

Для равномерной вентиляции гаражного помещения круглый год наиболее подходит комбинированная система. Она не зависит от погоды и температуры на улице

Условия работы и расчет естественной вентиляции

Чтобы построенная своими руками вентиляция в гараже работала, схема ее должна учитывать объем смены воздуха, сезонные перепады температур и розу ветров.

Естественная вентиляция автомобильного бокса прямо зависит от таких параметров:

1. Температурной разности воздуха внутри помещения и вне его. Атмосфера гаража должна быть горячее и поэтому легче наружного воздуха. Тогда тяжелый и свежий воздух будет проникать в гараж через приточный воздуховод самотеком, стремясь заместить менее плотный объем внутренней атмосферы.
2. Разности давления между вертикальными позициями притока и вытяжки. Необходим перепад более 3 м между приточным вводом и вытяжным выводом воздуха.
3. Давления перемещающейся воздушной массы (ветра). С наветренной стороны гаража устанавливается повышенное давление, с подветренной – пониженное. Необходимо поместить приточный воздуховод на стороне преобладающего направления ветра.

Игнорирование перечисленных условий приведет к полной неэффективности естественной вытяжки. Поэтому зимой следует установить в автомобильном боксе более высокую температуру по отношению к улице и уменьшить воздухообмен, регулируя степень открытия воздуховодов.

Летом требуется открыть приточно-вытяжные воздуховоды полностью, делая ставку на розу ветров.

Расположение приточного воздухозаборника и вытяжной трубы относительно друг к друга обязано быть либо по длине бокса, либо по его диагонали

Основной параметр воздухообмена – его кратность, т.е. число полных смен объема атмосферы в гараже «уличным» воздухом.

Зная нормированную кратность приточно-вытяжного воздухообмена (6-10 раз) и внутренний объем автомобильного бокса, необходимо вычислить потребление воздуха за час:

L=n•Vг, где

• L – расход воздуха за час, м³/ч;
• n – числовое значение норматива по кратности воздухообмена;
• Vг – воздушный объем гаража, м³.

Чтобы определить объем воздуха, вмещаемый гаражом, нужно перемножить его внутренние размеры ширины, длины и высоты.

Например, бокс шириной 4 м, длиной 6 и высотой 2,7 м вмещает Vг=4•6•2,7=64,8 м³. При выборе, скажем, семикратного воздухообмена за час такому гаражу потребуется L=7•64,8=453,6 м³.

Зная расход воздуха и его скорость, можно найти по этой диаграмме оптимальный диаметр круглого воздуховода для приточно-вытяжной системы гаража

Для подбора сечения воздуховодов приточки и вытяжки, полученное значение L следует округлить в сторону увеличения, добившись его кратности к 5.

Поэтому, полученное в нашем расчете значение расхода воздуха, необходимо увеличить до 455 м³, т.к. это число делится на 5 без остатка – 455:5=91.

Далее — смотрим изображение диаграммы диаметра воздуховодов и подбираем подходящий параметр.

Учитывая, что скорость воздуха в каналах естественной вентиляции составляет порядка 0,5-1 м/с, для рассчитанного выше «примерного» гаража необходимы круглые воздуховоды диаметром от 500 мм. Либо профилированные, с внутренним сечением от 450х500 мм.

Для улучшения воздушного притока можно установить на высоте до полуметра от пола гаража не трубу-воздуховод, а решетчатый воздухозаборник. Причем, его сечение должно быть вдвое-втрое большим, чем у вытяжной трубы. Вентиляция улучшится, но зимой автомобильный бокс промерзнет.

Необходимо оснастить приточную решетку и вытяжку сдвижными или съемными крышками, позволяющими уменьшать сечение воздухозаборника при потребности.

Обращаем внимание на последовательность частичного перекрытия вытяжного и приточного проемов – сначала приточка, затем вытяжка.

Чтобы выбрать подходящее сечение прямоугольного воздуховода, достаточно найти совпадающий с ним диаметр круглой трубы

При этом важно, чтобы сечение вытяжной трубы не оказалось больше сечения приточного воздухозаборника – произойдет опрокидывание тяги. Поэтому при частичном закрытии приточного воздуховода следует обязательно уменьшить сечение вытяжной трубы.

Вытяжной воздуховод необходимо выводить строго вертикально и, по меньшей мере, на 500 мм над плоскостью гаражной кровли.

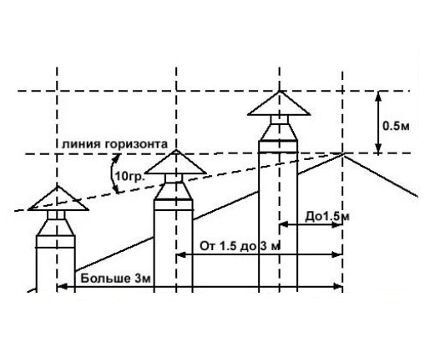

Над двухскатной крышей вытяжку необходимо поднимать на высоту, соответствующую близости к ней кровельного конька (см. схему на изображении).

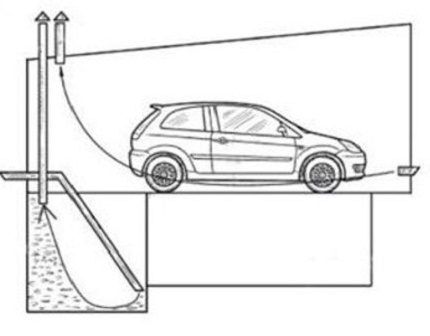

Если в гаражном помещении устраивается смотровая яма для проведения ремонтов и погреб для хранения продуктов, то для вентиляции подземных помещений потребуется монтаж отдельных воздуховодов приточки и вытяжки.

Таким образом, необходима самостоятельная труба на подаче воздуха в погреб и вторая, вертикальная – на вытяжку.

Простейшим вариантом организации вентиляции в гараже является установка стенового клапана, который кроме функции обеспечения воздухообмена может выполнять работу по подогреву и фильтрации потока

Способы улучшения естественного вентилирования

Не применяя механические инструменты усиления воздухообмена, добиться стабильного обновления атмосферы в помещении гаража можно двумя способами – нагревом вытяжной трубы и установкой на ней дефлектора.

Прогрев вытяжного канала

Прогретый воздух легче холодных воздушных масс, поступающих через приточный воздухозаборник. Стремясь к наивысшей точке, он выходит через вытяжной вентканал, заменяясь свежим воздухом снаружи – давление внутренней (в гараже) и внешней (на улице) атмосфер должно сравняться.

Выстраивая естественную вентиляцию в автобоксе, достаточно следовать рекомендациям данной схемы

Чтобы улучшить прогрев воздуха в верхнем слое атмосферы внутри холодного гаража, нужно выкрасить вытяжной канал черным. В итоге стенки воздуховода поглотят максимальное количество солнечной энергии и будут нагревать воздух внутри канала, побуждая его интенсивнее двигаться вверх.

Планируя естественную вентиляцию с учетом черного окраса, не следует осуществлять теплоизоляцию вентканала. Однако для метода «прогрев лампой накаливания» теплоизолировать вытяжной воздуховод крайне необходимо.

С осени в гараже становится холодно. Для автомобиля это не проблема, но для приточно-вытяжной вентиляции – очень плохо.

Если горячий двигатель первый час после заезда в бокс еще послужит источником тепла для воздуха, то спустя пару часов в неотапливаемом гараже установится температура, практически равная уличной. И естественная вентиляция перестанет действовать.

Ветровой поток обдувает дефлектор (схема а), воздух из канала вытяжки делится на несколько направлений (схема б). При этом возникают множественные зоны пониженного (-) и повышенного (+) давления

Сохранить воздухообмен и предотвратить обледенение вытяжного канала (в нем будет накапливаться конденсат) позволит обычная 40 ваттная лампа накаливания.

Достаточно подвесить ее патрон под проемом вертикального канала вытяжки и оставить включенной. Тепла, генерируемого лампой, хватит для движения воздуха на скорости 0,2-0,4 м/с.

Причем канал воздуховода обязательно нужно обернуть теплоизоляционным материалом и убедиться, что в утеплитель не поступает влага. Тепла от лампы накаливания немного, на полную длину вытяжной трубы его может не хватить и воздух быстро остынет.

Заметим, что применение люминесцентных или светодиодных ламп улучшению воздухообмена не способствует – они генерируют значительно меньше тепловой энергии. Пригодны только лампы накаливания.

Установка вентиляционного дефлектора

Это устройство способствует увеличению вытяжной тяги до 20% без применения каких-либо механических приспособлений – за счет образования зоны низкого давления у оголовья воздуховода.

Основываясь на законе Бернулли, дефлекторы меняют движение потоков воздуха благодаря своей конструкции (сечению).

Параметры элементов дефлектора ЦАГИ привязаны к диаметру вытяжного вентканала. Цифрами на схеме обозначены: оголовок вытяжки (1); стакан диффузора (2); внешний корпус (3); стойки колпака (4); колпак (5) (+)

Ветер вынужден огибать изогнутый корпус дефлектора, что приводит к образованию миниатюрных зон относительного вакуума, побуждающих массу воздуха в трубе двигаться вверх.

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

1. Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
2. Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
3. Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Тип дефлектора ЦАГИ широко используется для усиления естественной тяги вентиляционных труб в России. Наряду с ним известны тарельчатые, флюгерные, Н-образные и ротационные дефлекторы.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно — наличием ветра.

То есть, при сильном ветре это устройство развивает максимальную тягу в системе естественной вентиляции, а при безветрии совершенно не работает.

Определяющим моментом является близость конька кровли. Чем он ближе к трубе, тем выше ее следует поднять (+)

Дефлектор способен не только улучшить тягу, но и предотвратить «закупорку» вытяжной трубы при сильных ветрах, преодолеть которые слаботочная естественная вентиляция не в силах.

Кроме того оборудованный дефлекторным устройством вентиляционный комплекс наиболее защищен от опрокидывания тяги.

Обращаем внимание на потребность поднятия оголовья вытяжки, оснащенной дефлектором, над плоскостью крыши на полметра и более. Действуют также условия расположения в части близости кровельного конька, рассмотренные на схеме выше.

Комбинированная вентиляция автомобильного бокса

Преимуществом объединения естественной вентиляции с маломощной механической системой является гарантированное обновление атмосферы гаража при любой погоде.

Ни безветрие, ни летняя жара не ослабляют работоспособность такого приточно-вытяжного комплекса.

Схема комбинированной вентиляции схожа полностью с устройством системы естественного воздухообмена. Применяется то же расположение приточного и вытяжного воздуховодов, то же сечение воздушных труб и дефлектор на верхнем конце вытяжного канала.

Одна разница – установка в полость вытяжного воздуховода осевого или центробежного вентилятора.

Приточный воздух в гаражный подвал со смотровой ямой из общей вентиляционной системы не попадет — слишком низкий уровень. Требуется завести отдельную приточку и вытяжку в это помещение (+)

Мощность вентиляционной установки не должна превысить 100 Вт, этого достаточно. Встраивать вентилятор требуется в утепленный сегмент воздуховода, иначе в него поступит конденсат.

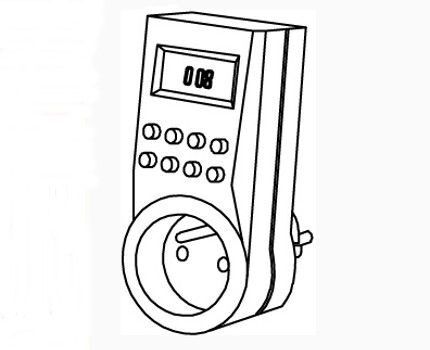

Для управления работой такого вентилятора пригодится электронный таймер, встроенный в переходник между электророзеткой и вилкой питания вытяжного устройства.

Держать вытяжной вентилятор длительно включенным невыгодно из-за его энергопотребления, да и необходимости в этом нет. К тому же зимой комбинированная вентиляция гаража окажется чересчур эффективна и сильно выстудит бокс.

Переходник с таймером позволит задать периодичность и длительность работы вентилятора в течение 24 часов и на несколько дней вперед.

Поместив электронный таймер между розеткой и вилкой питания вентилятора на вытяжке, можно контролировать циклы включения/отключения электромеханического элемента вытяжной системы

Отметим, что при выборе достаточно мощной центробежной установки для вентиляции может потребоваться более крупное сечение для вытяжного воздуховода. Напоминаем, что выбор сечения проводящей воздух трубы зависит от скорости воздушного потока.

При недостаточном внутреннем диаметре вытяжка будет громко шуметь и плохо тянуть воздух.

Обустройство механической вентсистемы

Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.

В автомобильных боксах устанавливаются следующие системы механической вентиляции:

• Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
• Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.

Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.

Возможность построения комплекса с требуемыми «воздушными» характеристиками — преимущество модульного приточно-вытяжного комплекса (+)

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.

Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.

В крупных автобоксах, рассчитанных на несколько машин, вытяжку эффективнее выполнять через воздуховоды и при помощи канальной вентиляционной установки.

Организация временной вентиляции

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Представленное к рассмотрению решение позволяет ремонтировать автомобиль зимой, не открывая нараспашку ворота.

Мастер сможет трудиться в нормальных для него температурных  условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

Выводы и полезное видео по теме

Эффективная система естественной вентиляции в реальном гараже с подвалом:

Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:

Механические приточно-вытяжные системы применяются в отапливаемых гаражных помещениях. Для неотапливаемых автобоксов лучше подойдет комплекс естественной вентиляции. Подземные гаражи допустимо вентилировать только лишь средствами механической вентиляции, подключая контроллеры угарного газа.

Подыскиваете способ улучшения воздухообмена в гараже? Или есть опыт использования механических вентустановок? Оставляйте, пожалуйста, комментарии к статье и задавайте вопросы. Блок для связи расположен ниже.
