Коды ошибок котла Мастер Газ: расшифровка символов и руководства по устранению проблем

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Алеся Маркова
Последнее обновление: Сентябрь 2019

Южнокорейские газовые котлы марки Мастер Газ Сеул – конструктивно сложные функциональные устройства с богатым техническим оснащением. Компактные агрегаты буквально напичканы приборами, обеспечивающими стабильную работу оборудования и автоматизирующими процесс. Все компоненты системы важны и взаимосвязаны, но любой из них может выйти из строя.

Узнать о возникновении и о причине неисправности помогут коды ошибок котла Мастер Газ. Появившиеся на дисплее буквенно-цифровые комбинации подскажут, где возникло нарушение, позволят оперативно решить, что следует предпринять для его устранения. Не терять время при восстановлении работоспособности агрегата крайне важно. Согласны?

Мы расскажем о том, каким образом закодированы сбои в работе котла изготовителем. Подскажем, какие действия предстоит провести для исправления ситуации. Из представленной нами статьи вы узнаете, какой нужен ремонт для восстановления агрегата и какие из недочетов в работе можно устранить собственными руками.

Кратко об устройстве и функциональных системах

Основанная в РК компания «Daesung Celtic Enersys Co. Ltd.» предлагает российскому потребителю линейку настенных газовых котлов, обслуживающих объекты площадью от 110 до 210 м². Двухконтурные агрегаты из Южной Кореи с логотипом Master Gas Seoul и следующим за ним буквенным обозначением от 11 до 21 адаптированы к отечественным эксплуатационным условиям.

По сути, они представляют собой досконально продуманную и тщательно укомплектованную мини-котельную. В ней есть собственные системы защиты, стимуляции движения нагреваемой среды, отвода воздушных пробок и продуктов горения и прочие устройства.

Несмотря на высокое качество сборки, а также скрупулезный подбор узлов и деталей, периодически что-либо из них приходит в непригодность. Нарушения в работе случаются из-за банального износа, завершения рабочего ресурса и т.д. К сожалению, в списке распространенных причин числится и некорректное отношение владельцев к сложному техническому оборудованию.

К тому же агрегаты перерабатывают газ в целях получения тепла. А этот вид топлива крайне токсичен, потому и к поломкам стоит подойти серьезно. Любое нарушение может повлечь за собой нежелательные угрожающие последствия, которые лучше предотвратить на начальных этапах.

Устройство настенного газового нагревателя Мастер Газ Сеул
Прежде чем приступить к расшифровке кодов, сигнализирующих о нарушениях в работе, следует внимательно ознакомиться с конструктивными особенностями, устройством и компонентами газового котла

К важным компонентам, отвечающим за работу настенной модели котла, относятся:

  • Горелочный блок. Находится в камере сгорания. Состоит из горелки и коллектора с подающими газ форсунками. Отвечает за подготовку газо-воздушной смеси, точнее, за смешивание голубого горючего с воздухом в требующихся для нормального горения долях.
  • Свеча розжига. Расположена слева от горелки. При активизации вырабатывает искру, поджигающую газо-воздушную смесь.
  • Циркуляционный насос. Стимулирует движение теплоносителя по расположенным внутри котла контурам и «подталкивает» после нагрева к выходу в отопительную систему и трубу подачи горячей воды.
  • Расширительный бачок. Принимает в себя объем теплоносителя, образующийся при нагреве воды. Устраняет тем самым избыток давления, который мог бы повлечь разгерметизацию контуров.
  • Воздухоотводчик. Приспособление для автоматического сброса воздушных пробок из замкнутых трубопроводных систем способствует созданию стабильного напора без превышений и падений давления.
  • Датчики температуры и протока ГВС. Используются для автоматизации процесса. Первый фиксирует верхний и нижний пределы нагрева, чтобы отправить команду на включение/отключение горелки. Второй отдает сигнал о переходе на поставку санитарной воды в момент открытия крана.
  • Датчик температуры отопления. Реагирует на изменения температуры теплоносителя. Автоматизирует процедуру его нагрева.
  • Газовый клапан. Регулирует поставку газа в камеру сгорания через форсунки газового коллектора. Блокирует подачу топлива в горелку при возникновении угрожающей ситуации.
  • Датчик давления. Контролирует напор воды, отдает команды на отключение агрегата при падении или превышении давления.
  • Вентилятор. Стимулирует вывод продуктов переработки газообразного горючего в дымоход. За работу самого вентилятора отвечает воздушный прессостат, который при отсутствии тяги останавливает котел.
  • Свеча ионизации. Фиксирует наличие пламени при работающей горелке. Если огонь потухнет по каким-либо причинам, это устройство отдаст команду на прекращение подачи газа.

Каждое из перечисленных устройств выполняет свой фронт работы. Кроме них еще есть важная группа, предотвращающая возникновение опасных ситуаций. К ним относятся предохранительный клапан, термореле, исключающее перегрев теплообменников, и прочие не менее значимые детали и системные узлы.

Расшифровка кодов и способы борьбы со сбоями

Сразу отметим, что серьезные нарушения в работе нагревательного газового агрегата должны устранять работники организации, с которой заключен договор на обслуживание газового оборудования.

Категорически запрещены все действия дилетантов внутри «мини-котельной». Проще говоря, если с газового котла нужно снимать кожух для устранения проблемы, «лезть» самому туда не стоит.

Однако хозяева должны знать, что произошло с их устройством, чтобы решить, нужно ли вызывать мастера или проблема решается банальной чисткой забитого нагаром приспособления. Рассмотрим, какие ошибки закодировал производитель и как надо поступить, если код появился на электронном табло.

Закодированные на заводе нарушения и ошибки

Ошибка А2. Это сигнал о нарушении в работе вентилятора.

Причины сбоя в работе три:

  • Устройство не получает электропитания. Надо проверить проводку, которой снабжен вентилятор, и соединения. Не исключено, что просто где-то нарушен контакт.
  • Вентилятор вышел из строя. Неважно, отработал ли он свое или сломался по иной причине, вентилятор придется менять. Если он «полетел» в период действия гарантии, то газовщики должны поставить новый.
  • Перегорел предохранитель. С этим приспособлением все предельно просто. Его необходимо сразу поменять.

Независимо от рода поломки, работа котла будет остановлена прессостатом. Ведь из-за неработоспособности вентилятора в помещения может поступать едкий ядовитый дым. Хозяевам нужно отключить котел и вызвать мастера из сервисного центра.

Вентилятор для ремонта котла МастерГаз
Вентилятор – важный компонент газового генератора тепла. Его обязанностью является отвод продуктов переработки голубого горючего с целью получения тепловой энергии

Ошибка А3. Предупреждение о поломке насоса.

Если насос перестанет работать, нагретый теплоноситель не поступит в приборы отопления, а горячая санитарная вода в смесители. Стандартным последствием ошибки А3 является остановка котла Мастер Газ, совершаемая термореле. Для заблокированного агрегата нужно будет купить новый насос.

Наиболее экономным и гуманным для хозяев вариантом поломки является нарушение в проводке. Если где-то пережат провод или отошел контакт, мастер оперативно поправит и запустит оборудование.

Если насос исправен и проводка не повреждена, что можно выяснить путем проверки, а термореле отключает работу котла, то причина вовсе не в насосе. Это значит, что замены требует само термореле.

Расположение насоса в конструкции котла
Циркуляционный насос от Грюндфос практически никогда не выходит из стоя. Все его проблемы чаще всего связаны с нарушениями электрической цепи

Ошибка А4. Блокировка котла сработавшим термореле.

Термореле – защитное устройство, реагирующее на перегрев теплообменника. Чаще всего превышение температуры в котлах Мастер Газ и «выскочившая» на дисплей ошибка А4 происходит по причине поломки насоса. Если циркуляция теплоносителя не совершается, его продолжает греть котел. Как следствие, вода в теплообменнике закипает и агрегат блокируется.

Заметим, что перегрев случается не только по причине поломки насоса. Нередко он происходит из-за медленного движения в «заросших» минеральными отложениями трубах. Почистить отопление владелец автономной системы может и сам, а вот удалить «наросты» из теплообменника лучше мастеру.

Термореле газового котла
Термореле блокирует агрегат в случае фиксации перегрева теплоносителя или санитарной воды. Если нагрев производится в штатном режиме, а реле отключает котел, значит, менять придется его

Следует помнить, что выполнение чисток не относится к перечню гарантийных обязательств изготовителя технического продукта. Проводят их за счет хозяев, потому лучше предупредить отложение осадка на стенках труб. Для этого нужно постараться не менять теплоноситель в системе без видимой на то необходимости.

Ошибка А5. Падение давления теплоносителя.

Если на электронном табло или на дисплее ПУ котла марки Мастер Газ появился код ошибки А5, значит, в отопительном контуре резко снизилось давление.

У этого нарушения тоже три причины:

  • Воздушная пробка. Зачастую они появляются при заполнении отопления теплоносителем, реже при кипении воды и несработавшем термореле. Удалить воздушные пробки может сам пользователь путем стравливания через краны Маевского у батарей. Начинать стравливать надо до самого удаленного от котла прибора.
  • Сломался датчик давления в отоплении. Если стравливание воздуха из радиаторов не помогло, придется менять датчик давления теплоносителя.
  • Нарушено соединение между датчиком и электронной платой. Для выявления точной причины и места обрыва цепи соединения надо проверить все контакты и электропроводку между платой управления и датчиком.

Короче, если вы выпускали воздух из батарей, и это не помогло, отключайте котел и звоните в сервисную службу.

Датчик давления в отоплении
Датчик давления фиксирует превышение нормативных показателей в системе и передает сведения плате управления, которая отключает котел. Своевременная блокировка работы защищает агрегат от разгерметизации узлов, увеличивает его рабочий ресурс

Ошибка А6. Не срабатывает розжиг.

Причин у этой ошибки предостаточно, большинство из них связано с отложением продуктов горения на свече или с нарушением электропроводки:

  • Засорен горелочный блок. Требуется отчистить горелку и газовые форсунки от нагара и сажи. Для чистки горелку с коллектором извлекают из газовой камеры и обрабатывают щеткой. Нагар со свечей ионизации и розжига счищают мелкой наждачкой. Затем протирают все влажной тряпкой и чистят ершиком внутренние каналы.
  • Не работает свеча розжига. Может быть или сама неисправна, или повреждена подсоединенная к ней электропроводка. Если электрод свечи просто покрыт нагаром, его нужно счистить, само устройство протереть и обезжирить.
  • Не работает свеча ионизации. Тут два варианта решения: или сома «полетела» или проводка где-нибудь отошла.
  • Не работает трансформатор розжига. Ситуация как со свечами: сломан сам и требует замены или где-то нет контакта в электрической цепи.
  • Нарушена поставка газа. Это самая серьезная и опасная из причин ошибки А6. Требует обязательного обращения к газовщикам, если, конечно, вы сами не забыли открыть газовый кран на входе газопровода в котел.

В случае перебоев с подачей газа в горелку обращение в газовую компанию является обязательным для тех, чьи котлы питаются магистральным газом.

А собственникам автономных систем нужно сначала проверить давление в газгольдере или баллонах. Вот если с источником газа все в порядке, нужно уже звонить мастерам из обслуживающей компании.

Свечи ионизации газового водонагревателя
Обязанностью свечи ионизации пламени является регистрация процесса горения в камере сгорания. Если она зафиксирует погасание, работа котла будет немедленно остановлена, а поставка газа прекращена

Ошибка А7. Повреждение газового клапана.

Нарушения функционала газового клапана традиционно связаны:

  • С обрывом катушки модулятора. Тут ничего не поделаешь, придется менять клапан полностью.
  • С повреждением электрической цепи. Проверить нужно все контакты и провода на предмет плохого соединения или разрыва проводника.

Для проверки газового клапана на работоспособность от катушки модулятора отсоединяют один из проводов. Если после обратного присоединения мигающая на дисплее А7 не исчезла, готовьтесь к покупке нового устройства и к замене.

Место расположения газового клапана
Газовый клапан нужен для регулировки характеристик потока горючего. Если он непригоден к дальнейшему использованию, производится его замена

Ошибка А8. Негаснущее после выключения горелки пламя.

Если после остановки процесса нагрева в камере сгорания остается небольшое негаснущее пламя, значит, газовый клапан пришел в непригодность. Проще говоря, повреждена расположенная внутри клапана диафрагма. Ее поменять не представляется возможным. Нужно покупать новый клапан.

Ошибка А9. Режим антизамерзания.

Система предназначена для постоянной работы в холодный период даже в случае, если сам котел отключен. При падении температуры теплоносителя ниже заявленного производителем предела она запускает горелку, чтобы та держала минимальный температурный фон. Когда температура опустится до +5º С, кроме горелки автоматика запустит еще и циркуляционный насос.

Если котел демонстрирует А9, нужно снова настроить и запустить этот режим. Сделать это каждый владелец может сам, не вызывая мастера.

Ошибка АА. Срабатывание температурного датчика контура отопления.

Если температурный датчик, установленный в контур отопления, сработал и передал сигнал термореле на блокировку котла, значит, вода в нем нагрелась выше +95º С и вот-вот закипит.

Появлению ошибки АА на дисплее прибора Мастер Газ Сеул способствуют:

  • Перекрытые коммуникационные краны. Нужно проверить, не забыли ли вы перед включением агрегата открыть путь для движения теплоносителя, подпитки и поставки воды.
  • Засорение фильтра. Отключив котел, надо протестировать фильтр отопления. Если он забит минеральным осадком, теплоноситель не движется из-за него. Следует прочистить и тщательно промыть в проточной воде.
  • Поломка насоса. Требуется замена прибора, стимулирующего ток воды по замкнутой системе.
  • Нерабочий трехходовый клапан. Нужна замена устройства, распределяющего потоки на отопление и линию ГВС.
  • Сломанный датчик протока. Прибор, фиксирующий неверные показания в контуре санитарной горячей воды, следует заменить.

Если оперативно не поправить ситуацию и не устранить причины, то последствия могут быть самыми плачевными: от нарушения герметичности труб до безвозвратной поломки агрегата.

Устройство фильтрации контура отопления
Для того чтобы не нужно было постоянно извлекать фильтр контура отопления для проведения чистки, нужно не создавать условия для появления осадка в системе. Проще всего не сливать и не заполнять контур без реальной необходимости

Ошибка Аb. Поломка температурного датчика контура отопления.

Если температурный датчик, фиксирующий показания теплоносителя, неисправен, следует проверить на работоспособность само устройство или электрические соединения, питающие его энергией.

Проверяют его так же, как газовый клапан – отсоединяют один из контактов при выключенном котле. Появление этой ошибки на дисплее после запуска котла говорит о том, что дело не в нем, а в проводке. Путем тестирования всех контактов и провода находят повреждение и устраняют.

Ошибка Аc. Поломка температурного датчика контура ГВС.

Причины и их поиск производятся точно так же, как все эти мероприятия проделывают с датчиком, регистрирующим температуру в контуре отопления. Если эта ошибка появляется при отсоединении провода, то сам датчик цел. Следовательно, не работал он из-за обрыва в электрической цепи.

Датчики изменения температуры среды
Температурные датчики регистрируют верхний и нижний предел температуры нагреваемой среды (теплоносителя или санитарной воды). В случае достижения заданных пользователем настроек запускают или приостанавливают работу котла

Ошибка Ае. Нарушение работы воздушного прессостата.

У отказа прессостата три главенствующие причины:

  • Засорение каналов. Причем проверить нужно и дымоход, и трубу подачи воздуха в закрытую камеру сгорания. В случае использования коаксиального дымохода проверяют только его. При выявлении следует немедленно очистить пути поставки воздуха и отвода продуктов переработки газовым котлом.
  • Нарушение электропроводки. Не исключено, что ослаблен один из контактов или поврежден провод.
  • Поломка самого прессостата. Если при перепаде давления в 130 Па контакты прибора не замыкаются, значит, он сам неисправен. Придется менять.

Однако кроме перечисленных выше ошибок есть еще нарушения в работе южнокорейских котлов, для которых не разработаны и не приняты коды. Между тем знать о них очень полезно.

Нарушения в работе котла без кода ошибки

Если ваш котел марки Мастер Газ отказывается включаться, ни на дисплее пульта, ни на электронной плате не появится код никакой ошибки. В этом случае надо проверить, подключено ли оборудование к сети, не повреждена ли розетка или подающий электроэнергию кабель.

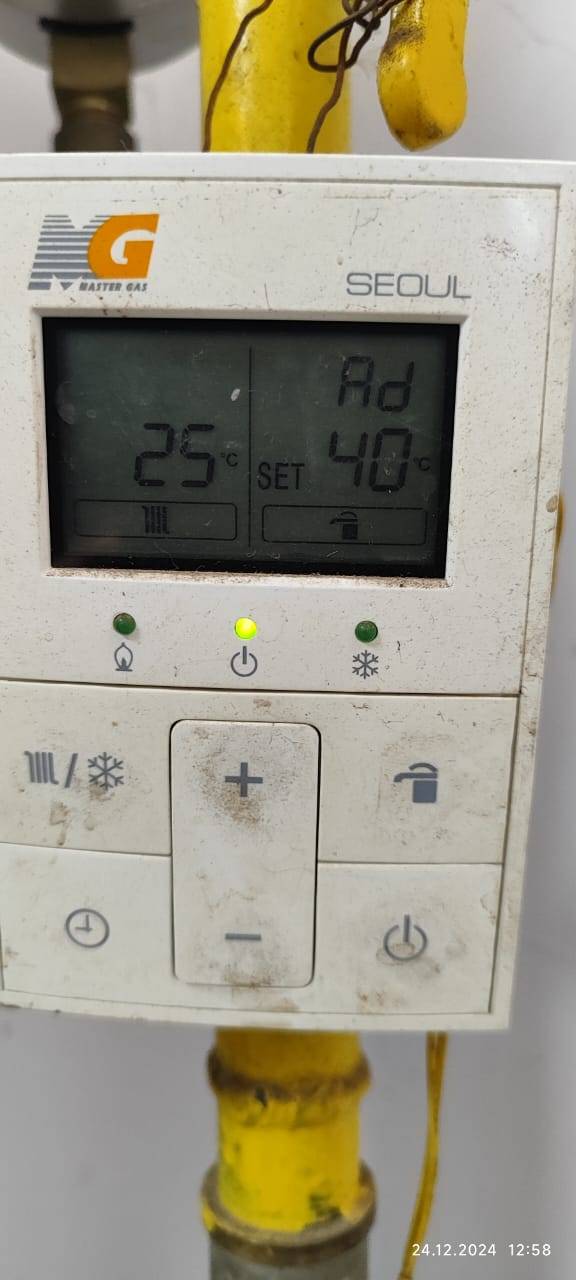

Пульт управления газовым нагревателем
Если коды ошибок не отображаются на пульте или на электронной плате, значит, неисправно одно из этих устройств управления. Чаще всего так происходит из-за попадания воды

Убедившись, что с электропитанием все в полном порядке, но котел все равно не включается, приступайте к осмотру электронной платы. Не исключено, что на нее попала вода. Чтобы просушить, лучше использовать фен, после чего нужно оставить устройство на пару дней, чтобы вся остаточная влага полностью испарилась.

Также к предпосылкам внезапной остановки котла относится перегорание предохранителя. Эта деталь быстро изнашивается. Как правило, подлежит беспроблемной замене.

При обнаружении хлопков в горелке надо обратить внимание на состояние газовой горелки. Обычно хлопать в ней начинает, если требуется серьезная чистка. Произойти это, правда, может и из-за неправильной регулировки газового клапана – минимальное давление надо будет подкорректировать.

Если не удается достичь комфортных условий при верно выставленной температуре теплоносителя, скорее всего, загрязнен или неисправен температурный датчик. Требуется чистка, если не поможет, замена.

При недостаточном выходе нагретой санитарной воды из двухконтурного газового котла стоит проверить давление. Возможно, что слабый напор в централизованной системе, из которой подается вода в котел. Однако может забиться фильтр-грязевик на водопроводной ветке или засориться вторичный теплообменник – тот, что называется пластинчатым.

Коллектор с газовыми форсунками
Представитель обслуживающей фирмы должен регулярно чистить газовую горелку с коллектором. Убирать пыль ветошью, счищать нагар тонкой наждачной бумагой, освобождать внутренние каналы от гари

Если входя в дом/квартиру, вы почувствовали неприятный газовый запах, значит, произошла утечка. Здесь главное не терять голову и время. Сразу надо открыть форточку и настежь дверь для формирования воздушного потока, затем вызвать аварийку. Ни в коем случае не следует зажигать свет, чиркать спичками или зажигалкой! Любая искра повлечет за собой взрыв.

С расшифровкой кодов нарушений в работе котла Бакси ознакомит следующая статья, прочитать которую мы советуем не только потенциальным покупателям, но и всем владельцам оборудования.

Выводы и полезное видео по теме

С правилами обслуживания южнокорейских котлов марки Мастер Газ Сеул ознакомит следующий видео-ролик:

Правила и специфика расшифровки ошибок – крайне полезная информация, позволяющая оперативно реагировать на все возможные нарушения в работе котла. Все же первым со всеми видами сбоев придется столкнуться хозяину. Ему и принимать решение о дальнейших действиях.

Есть желание поделиться собственным опытом в расшифровке ошибок котла Мастер Газ и оперативном устранении проблемы? Располагаете полезной информацией, не указанной в статье? Оставляйте, пожалуйста, комментарии в находящейся ниже блок форме, задавайте вопросы и размещайте тематические фото.
