Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода

Водостоки для крыши выступают частью полноценной водосточной инженерной конструкции зданий. Система призвана обеспечить сбор и отвод продуктов атмосферных осадков (дождевую, талую воду), тем самым выполняя функцию защиты фасада, фундамента и прилегающих к ним элементов.

Обычно устройство подобных систем – прерогатива профессиональных строителей. Однако сделать водостоки для крыши своими руками тоже вполне возможно. Давайте разберемся как это сделать.

Водосточная система жилых домов

Чтобы иметь представление о том, как сделать водостоки для крыши дома или сарая своими руками, как минимум необходимы базовые сведения о системе в целом.

Водосток для крыши частного дома – элемент крайне необходимый, обеспечивающий долговечность постройки. Обычно устраивается в процессе строительства здания. При желании водосток можно сделать своими руками

Конструкция, предназначенная защищать фундамент здания, предотвращать размывание грунта и подтопление подвальных помещений, состоит из следующих сборных деталей:

• желоба отводные;
• кронштейны крепления желобов;
• трубы водосточные;
• соединительные элементы прямых патрубков (муфты);
• крепёжные хомуты водосточных труб;
• тройники, обводы, сливы, заглушки;
• воронки и решётки сборников воды.

Желоба отводные – монтажные элементы, собранные из отдельных лотков, в том числе угловых.

Желоба размещаются непосредственно под нижней кромкой кровельного покрытия и закрепляются кронштейнами.

Благодаря отводным желобам, осуществляется сбор воды по всей площади крыши и перенаправление собранной жидкости в места расположения воронок водосточных труб.

Желоба круглой формы применяются в конструкциях водосточных систем чаще, чем такие же элементы прямоугольной формы. Но такая статистика вовсе не говорит о том, что прямоугольные желоба чем-то хуже. Обе конфигурации показывают хорошие результаты работы

О трубах и фасонных деталях

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

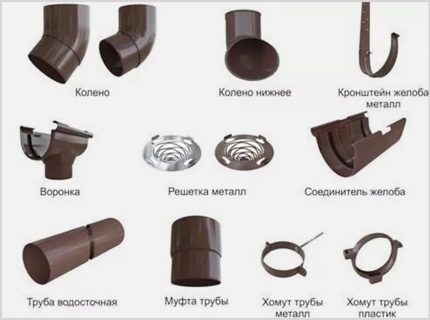

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

Система водоотвода самостоятельно: инструкция

Обладая базовыми знаниями, уже проще решать задачу, как сделать водостоки с крыши частного двухэтажного дома. Но для полного представления о возможных проектах желательно ознакомиться ещё и с теми способами, которые применяются для сооружения подобных систем.

Существует два способа (если не считать так называемую неорганизованную систему):

1. Устройство внутреннего водостока.
2. Устройство наружного водостока.

Первый способ находит широкое применение на зданиях в несколько этажей (более двух). Особенность схемы очевидна – водосточные трубы монтируются внутри здания с их размещением в непосредственной близости с несущими стенами.

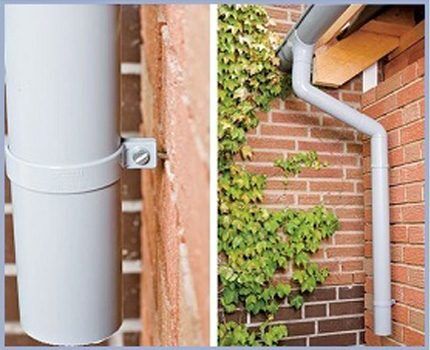

Наглядный пример наружной системы водостока, смонтированной для крыши частного дома. В этой конструкции применяются все элементы монтажа, выполненные из полимеров. Исключение составляют только хвостовики крепёжных хомутов, сделанные из металла

Второй способ наружного монтажа водосточных труб практически всегда используется для частного малоэтажного домостроения. Отличается от первого способа размещением водостоков снаружи здания.

Краткое фото-руководство

Этапы по сборке и установке водосточной системы производятся в стандартном порядке. Разберем вариант сооружения, производимый после устройства кровли. Желающему сделать водосток мастеру предстоит выполнить следующие шаги:

Для сбора и отвода дождевой воды к желобу нужно присоединить водосборную воронку и стояк, по которому вода будет стекать либо в емкость для ее сбора, либо в ливневую канализацию:

Монтаж водосточной системы

Как правило, работы по устройству водосточной системы начинают проводить до начала работ по укладке кровельного покрытия или же на завершающей стадии укладки нижних кровельных листов.

Однако если конструкция кровли позволяет крепить желоба на карнизную (лобовую) доску, водосток можно делать после укладки кровельного ковра. Но работы на фасадной части здания должны быть окончательно завершены в любом случае.

Последовательность действий следующая:

1. Монтаж кронштейнов желобов.
2. Сборка, установка, закрепление водосточных труб.
3. Устройство системы дренажа.

Кронштейны, которые будут удерживать желоба в горизонтальном положении, закрепляют на нижней доске обрешётки, желательно в точке её упора на стропильный брус. Или же крепят кронштейны на карнизную лобовую доску. В любом случае, периодичность монтажа кронштейнов относительно друг друга не более 600 мм.

Инструкция по сборке водосточной системы требует точной выдержки всех монтажных размеров. Особенно важно соблюдать установленные цифры по размещению элементов, если конструкция создаётся из пластиковых деталей

Кронштейны следует монтировать с таким расчётом, чтобы после монтажа желобов их передняя кромка находилась ниже линии плоскости кровли на 20-30 мм.

Методика контроля уклона и отступов

Создавая галерею из кронштейнов, необходимо учитывать уклон по направлению к сборной воронке водосточной трубы. Для этого с учётом заданного уклона монтируют начальный и конечный держатели желобов и натягивают между ними контрольный шнур.

Допустимая величина уклона желоба – 2-3 мм на один метр длины. Отступы от крайних торцевых линий кровли до первого и последнего кронштейнов делают на расстоянии 50-100 мм. Такие же нормы распространяются на расстояние от кронштейна до приёмной воронки водосточной трубы.

С помощью контрольного шнура (второй протянутой между кронштейнами нитки) также контролируют «выбег» передней кромки креплений относительно условной кромки кровельного покрытия. Здесь величина расстояния от условной кромки покрытия до переднего края кронштейна желоба должна равняться максимум радиусу полукруга крепёжной скобы, минимум 1/3 радиуса.

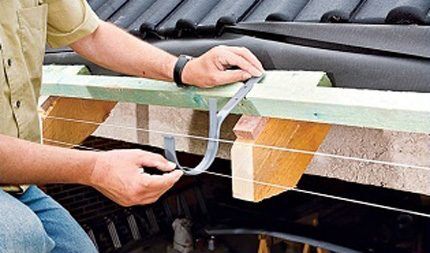

Процедура монтажа кронштейнов желобов сопровождается контролем уклона и отступов от кромки кровельного покрытия. Для этого используется простая методика – шнуровка, растянутая от начального до конечного кронштейна

В завершение монтажа выполняется укладка водосточных желобов с последующей их фиксацией специальными выступами кронштейнов, установка торцевых заглушек и приёмных воронок.

Изготовление приёмной воронки

Для связи желоба с водосточной трубой необходима установка приёмной воронки. Смонтировать эту деталь в системе своими руками несложно.

Процесс следующий:

1. Взять деталь конструкции – приёмную воронку.
2. Приложить снизу к стенке желоба и очертить контур отверстия.
3. Высверлить отверстие в стенке желоба по отмеченной линии.
4. Зачистить края отверстия наждачной бумагой, обмазать клеем.
5. «Пристегнуть» деталь к желобу замками, совместив отверстия.

Вариантов устройства приёмной воронки на желобе существует несколько. К примеру, вместо сверления отверстия коронкой, установленной на дрель, можно сделать проходное отверстие двумя встречными запилами обычной ножовкой по металлу.

Своими руками просто сделать отверстие в стенке желоба под установку приёмной воронки. С помощью обычной ножовки по металлу вырезается часть пластика. На центральных точках срезов с обеих сторон обычно делаются капельники

Также следует принять к сведению, что в некоторых случаях монтажа требуется внедрение компенсационных (чувствительных к температурному расширению) приёмных воронок. Такие детали ставят между двух карнизных лотков и крепят стандартным образом на специальные замки без применения клея.

Как делать трубы водостока с крыши?

Расчёт количества водосточных труб делается по количеству приёмных воронок желобов и в зависимости от размеров высоты здания. По стандартам, на 10 метров длины желоба достаточно одной приёмной воронки.

Длина патрубков для водостоков промышленного изготовления обычно составляет 3-4 м. При сборке рекомендуется делать упор на минимальное число соединений патрубков. То есть оптимальный вариант монтажа — использование патрубков длиной 4 м.

Вместе с прямыми патрубками потребуется два стандартных обвода (угол 112º) и один слив на каждую единицу водосточной трубы (при условии традиционного проекта жилого частного дома).

От вывода приёмной воронки, за счёт соединения двух обводов, выход под водопроводную трубу выводится ближе к стене строения. При необходимости (в зависимости от ширины карниза) обводы дополняются трубным отрезком.

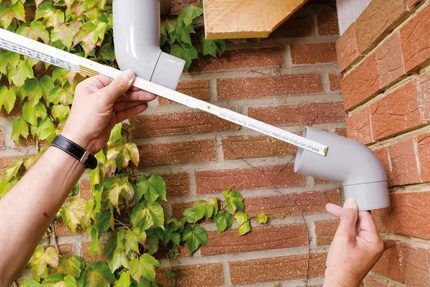

Для отвода водосточной трубы от карниза к стене, что производится для сокращения парусности системы, используются угловые элементы. Соединяют их в соответствии с шириной карнизного свеса: или друг с другом или с применением куска трубу между ними

Дальнейшие действия:

1. Нижний обвод дополняется соединительным элементом (муфтой).
2. Снизу муфты вставляется первый прямой патрубок.
3. Под муфтой на патрубок накладывается хомут и закрепляется к стене.
4. До следующего межтрубного соединения монтируются крепёжные хомуты через каждые 1,8-2 метра длины.
5. Ставится очередная муфта и процесс повторяется.

Так осуществляется сборка водостока до его нижней кромки на расстоянии 30-35 мм от стены здания. Горизонт нижней кромки водостока по стандартам устанавливается на 250-400 мм выше уровня земли.

С подробной инструкцией по монтажу водостоков для крыши можно прочесть здесь.

Соединения обводами и муфтами обычно предусматривают уплотнения резиновыми кольцами, входящими в комплект фасонных деталей. Но вместо уплотнительных колец допустим также вариант применения клея (для пластика). На нижнюю кромку водосточной трубы монтируют слив, если по периметру здания нет поверхностной системы дренажа.

Для  сбора дождевой воды в емкость на водосточный стояк устанавливают отборник:

Некоторые особенности полимерных систем

По сравнению с металлическими водосточными конструкциями, системы из полимеров привлекают экономичностью монтажа и упрощённой сборкой.

Между тем пластик обладает свойствами изменения структуры в условиях колебаний температуры окружающей среды. Поэтому для всех, кто решится делать водосток для крыши частного дома своими руками, эти свойства материала следует иметь в виду и применять методику монтажа с компенсацией теплового расширения.

Компенсация теплового расширения/сжатия достигается, например, неполной вставкой гладких концов труб в раструбные части. Также неплотная затяжка обода крепёжных хомутов  деблокирует осевой сдвиг деталей в результате теплового расширения.

Желательно ограничивать применение клея при монтаже водосточных труб, применять его только на одной из частей соединений. Монтаж раструбных соединений следует выполнять в положении раструба направлением «вверх».

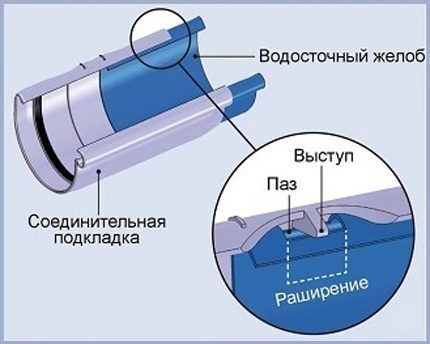

Конструкция монтажного элемента, которая предусматривает компенсацию температурного расширения. Применяется на сборке желобов. Похожие конструктивные решения используются и на других деталях

Почти все производители современных систем водостоков учли свойства пластика и выпускают фасонные детали (расширительные элементы), адаптированные к температурным перепадам. На корпусе таких деталей указывается температурная шкала, в соответствии с которой они монтируются в системе.

От воздействия температуры возможна деформация пластика. Поэтому нужно соблюдать стандарты монтажа, расстояние между крепежами. Соблюдение правил – гарантия устройства качественной системы водостока крыши.

В этом материале можно ознакомиться со всеми достоинствами и недостатками пластиковых и металлических водостоков.

Выводы и полезное видео по теме

О том, как правильно сконструировать водосточную систему, можно узнать из следующего видеоролика:

Сборка водосточной системы собственноручно – задача решаемая. Понятно, что самостоятельность в первую очередь преследует цель экономии. Между тем, собираясь устраивать водосток своими руками, желательно провести расчёты, опираясь на такие параметры, как общая площадь кровли и среднестатистическая интенсивность осадков на местности.

Результаты расчётов будут способствовать дополнительной экономии, так как по ним можно точно определить потребность в материалах и деталях для монтажа.

Появились вопросы о том как самостоятельно обустроить водосток для крыши? Задайте их в блоке с комментариями, а мы постараемся оперативно дать на них ответ. Там же можно поделиться опытом или дать ценный совет по обустройству водосточной системы посетителям нашего сайта.
