Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Засор канализационной трубы на кухне — распространенное явление. Остатки пищи, жировые отложения скапливаются на стенках канала и препятствуют свободному оттоку воды. Для прочистки труб приходится использовать химикаты, которые вредят сантехническим приборам, или прибегать к механическим методам — применять трос или вантуз.

Сократить вероятность засора вполне реально, поставив жироуловитель под мойку — прибор фильтрует стоки и не дает жиру просачиваться вглубь канализации. Агрегат достаточно полезный, но прежде чем решиться на его покупку, необходимо больше узнать о таком сепараторе, согласны?

В статье подробно рассмотрены устройство, характеристики, принцип работы и модификации жироуловителей. Также приведены рекомендации по выбору прибора, его установке и обслуживания.

Виды жироуловителей под мойку

Типов жироуловителей довольно много, и все они имеют различную производительность и комплектацию. Классифицировать это оборудование можно по материалу корпуса и конструкционным особенностям.

Жироуловители могут быть пластиковые, стеклопластиковые, металлические.

Пластиковые. Из полипропилена и полиэтилена изготавливают, как промышленные, так и самые простые бытовые модели жироуловители. Они долговечные, дешевые, легкие и не требуют специального обслуживания. Большинство жироуловителей под мойку изготовлены из этого материала.

Стеклопластиковые. Данные модели имеют повышенную прочность и стойкость к химическим веществам, поэтому могут устанавливаться вне помещений и вкапываться в землю.

Металлические. Жироуловители из нержавеющей стали можно легко мыть жесткими щетками, не боясь повредить поверхность. Они эстетично смотрятся, но стоят недешево. Модели из нержавейки и алюминия практически вечные, в отличие от изделий из оцинкованной и окрашенной стали, которые могут со временем проржаветь.

Автоматические жироуловители зачастую снабжены специальным датчиком, который запускает процесс отбора жировой массы при достижении ею определенного уровня

Сепараторы в частных домах могут быть изготовлены и самостоятельно, причем конструкционных требований к ним не так много, поэтому вариантов исполнения данного оборудования бесчисленное множество.

Однако их все же можно разделить на такие типы:

1. Жироуловители под мойку. Именно они будут подробно рассматриваться далее. Такое оборудование обслуживается вручную и устанавливается в квартирах, домах, небольших кафе.
2. Промышленные (цеховые) модели. Применяются в пищеблоках, рассчитанных на сотни людей, в пансионатах и санаториях, а также на предприятиях пищевой промышленности. Зачастую такие модели снабжены датчиками заполнения.
3. Автоматические. Имеют электромеханизм автосбора жира, что облегчает обслуживание и предупреждает засорение приводящих и отводящих труб.
4. Располагающиеся ниже уровня канализации. Такие модели устанавливаются в подвальном помещении или в земле. Они имеют встроенный электронасос, который откачивает очищенную воду на уровень канализационного слива.
5. Колодезные. Это крупные промышленные жироуловители в виде цилиндра, которые можно устанавливать в специальные наружные колодцы. Их обслуживание проводится через люк.

Для бытовых нужд достаточно приобретения обычного жироуловителя под мойку, обслуживать который можно самостоятельно один раз в несколько недель. Эти небольшие аппараты имеют простую конструкцию и устройство.

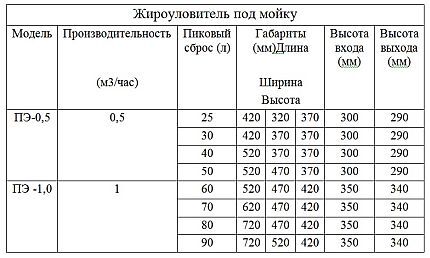

Технические характеристики жироуловителей

Чтобы выбрать сепаратор, который войдет в пространство под мойкой, необходимо знать не только его габаритные размеры и устройство, но и функциональные возможности.  Немалое значение при выборе аппарата имеют индивидуальные особенности квартиры и характер питания её жильцов.

Схема устройства и принцип работы

Бытовые стоки с кухонной раковины содержит много жира, который понемногу оседает в канализационных трубах. Через несколько лет это может привести к засорению трубопровода, появлению стойкого неприятного запаха от разложения органики и необходимости промывки канализации.

Старые жировые скопления плохо извлекаются даже сантехническим тросом, поэтому для их удаления может понадобиться полный демонтаж канализационной системы.

Перегородки между камерами могут иметь отверстия для увеличения пропускной способности жироуловителя во время сброса большого объема воды в мойку

Эти проблемы можно решить установкой жироуловителя под мойку.

Такое оборудование состоит из следующих элементов:

1. Прямоугольный корпус с двумя отверстиями (впускным и выпускным), расположенными в противоположных концах жироуловителя.
2. Одна или несколько перегородок. Они замедляют ток воды в системе, не позволяя жиру и твердым частицам попадать в канализацию.
3. Плотно закрывающаяся крышка. Она должна иметь прорезиненную прокладку, чтобы в кухню не проникал воздух из внутреннего пространства жироуловителя.
4. Входная труба в виде короткого колена.
5. Выпускная труба в виде открытого со всех сторон тройника. Она имеет длинную часть, опущенную почти до дна корпуса и короткую, заканчивающуюся под крышкой.
6. Вентиляционный выход (опционно).

Конструкцией жироуловителя обуславливается и принцип его работы. Загрязненная вода поступает в приемную камеру жироуловителя. Вход может быть как боковым, так и верхним. Эта часть пространства отгорожена одной или двумя перегородками. Из-за разности плотностей воды и жиров, последние поднимаются вверх и там накапливаются.

При отсутствии в сливном отверстии мойки мелкой сетки на дне жироуловителя скапливается большое количество мусора, который также нужно удалять вместе с жиром во время сервисных работ

Если стенка одна, то она обычно перекрывает нижние 2/3 поперечного сечения жироуловителя, а если две, то они расположены поочередно снизу и сверху: первая отсекает твердые частицы, а вторая – жир.

За перегородками расположена вторая камера, из нижней части которой отводится в канализацию уже очищенная от жира и примесей вода.

Жировая фракция постепенно заполняет верхнюю часть внутреннего пространства устройства, поэтому необходимо своевременно его чистить, не дожидаясь момента, когда накопленные жиры начнут попадать в отводящую трубу.

Формулы расчета необходимой производительности

Надеяться, что самого маленького жироуловителя будет достаточно для квартиры, не стоит. Лучше заранее посчитать требуемую производительность оборудования, чтобы потом не сожалеть о зря потраченных средствах.

Для расчета используется простая формула:

Р = n*Ps,

где:

• Р – производительность в литрах в секунду;
• n – количество подключенных моек;
• Ps – скорость поступления воды в сепаратор в литрах в секунду.

Ps можно посчитать самостоятельно с помощью ведра или кастрюли с известным объемом. Для этого требуется полностью открыть водопроводный кран и заметить время, за которое наберется емкость. Затем посчитать сколько воды вытечет, если кран будет открыт одну секунду.

Расчет выполняют по формуле:

Ps= V/T,

где:

• T – время набора воды в емкость в секундах;
• V – объем емкости в литрах.

После определения требуемой производительности жироуловителя можно узнать и его рекомендуемый объем.

Формула вычисления объема:

V=60*P*t,

где t — скорость всплывания жира, значение которой для бытовых сепараторов равно 6,4 мин.

При подключении к жироуловителю только одной мойки, будет достаточно производительности 0,5-1 м.куб./час, в зависимости от максимального напора воды в кране (+)

На рынке представлены жироуловители под мойку с производительностью от 0,145 л/с и объемом от 50 л. Меньшая емкость устройства просто физически не позволит эффективно выполнять функции по отсеканию жира, поэтому и нет смысла приобретать такие модели.

Эксплуатационные требования к сепаратору

При эксплуатации жироуловителя необходимо соблюдать ряд правил, которые увеличивают эффективность оборудования и помогают избежать неприятных запахов и подтоплений на кухне.

Рекомендации по эксплуатации аппарата:

1. Водяные стоки не должны содержать минеральных и синтетических масел.
2. Подключать жироуловитель к унитазу недопустимо.
3. Нельзя перед оборудованием устанавливать насосы, потому что они образуют плохо осаждаемую эмульсию.
4. Входные трубы должны быть максимально близки к мойке и иметь минимальный наклон в 2°С.
5. Очищенные воды необходимо направлять сразу в канализацию.
6. Желательно подсоединять жироуловитель к вентиляции — фановой трубе, если на крышке устройства имеется соответствующее выходное отверстие.

Чтобы выпускать качественную продукцию, производители должны придерживаться стандартов по изготовлению и установке жироуловителей EN 1825 и DIN 4040-100. Доступ к текстам этих нормативов стоит в пределах 100 долларов.

Чем хороши жироуловители

Объем сепаратора жира для сточных вод хотя и небольшой, но в квартирах он занимает целую секцию шкафа под мойкой. Поэтому для установки такого оборудования должны быть веские причины.

Регулярное изъятие жира из сепаратора получается значительно дешевле и быстрей, чем вызов мастера для прочистки забитой канализации

Владельцы жироуловителей отмечают такие их преимущества:

1. Простота конструкции. Собрать сепаратор можно самому из старого пластикового бака.
2. Простота установки. Для подключения устройства к сифону и канализации достаточно просто присоединить две трубы руками без использования инструмента.
3. Легкость обслуживания. Изымать верхний жир достаточно раз в несколько недель. Процесс очистки занимает 2-3 минуты.
4. Защита труб от засора. При использовании жироуловителя канализация прослужит не одно десятилетие без необходимости прочистки.
5. Компактность и возможность установить оборудование под мойку.

К жироуловителю можно подключить датчик заполнения резервуара жиром.

Главной задачей жироуловителя является не общее очищение воды, а отделение от нее частиц, которые могут оседать в канализационных трубах и сужать их просвет.

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Прежде всего стоит оценить:

1. Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
2. Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
3. Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
4. Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуется устанавливать модели жироуловителей с несколькими перегородками.
5. Наличие канализационного стояка или фановой трубы возле мойки — канал необходим для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
6. Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
7. Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
8. Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее (+)

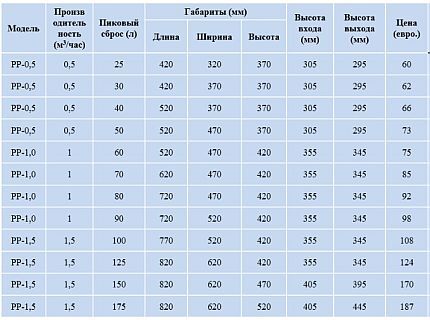

Цена пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Установка жироуловителя под мойку

Монтаж жироуловителя под мойку не требует ни особых умений, ни инструментов. Все необходимые соединительные детали можно приобрести в том же магазине, где приобретается сам аппарат. Дополнительные полипропиленовые фитинги и трубки могут понадобиться лишь для соединения жироуловителя с канализацией и сифоном.

Сепаратор продается обычно в собранном состоянии, то есть в его отверстия уже вставлены и загерметизированы соединительные трубы или резиновые переходники. Остается только открыть крышку и достать из бака инструкцию по эксплуатации.

После этого можно осуществлять окончательный монтаж жироуловителя:

1. Подготовить рабочее пространство под мойкой.
2. В некоторых моделях оборудования колено для поступления воды и тройник для ее отвода прилагаются отдельно, поэтому их нужно вставить в соответствующие отверстия, предварительно смазав силиконом.
3. Прикрутить к сепаратору переходники при необходимости.
4. Поставить жироуловитель под мойку.
5. Смазать снаружи сантехническим герметиком патрубки канализации и сифона, которые будут соединяться с жироуловителем.
6. Подсоединить все необходимые трубы к сепаратору и подождать затвердевания герметика.
7. Подсоединить воздуховод к канализационному стояку, если таковой имеется.
8. Открыть кран с водой и проверить герметичность бака и соединений труб.

Если протеканий нет, то жироуловитель готов к эксплуатации.

Так как на эффективность жироуловителя сильно влияет температура воды, то нежелательно устанавливать его рядом с активно используемым духовым шкафом. Также требуется оберегать сепаратор от воздействия отрицательных температур при наличии в нем воды, так как это может привести к разрыву бака.

Обслуживание и контроль сепаратора

Обслуживание жироуловителя — не самая приятная процедура, но гораздо неприятней заниматься прочисткой забившихся канализационных труб.

Периодичность чистки бытового сепаратора зависит от нескольких параметров:

• объема бака жироуловителя;
• рациона питания семьи, определяющий состав стоков;
• температуры используемой воды.

Из-за этих факторов периодичность чистки сепаратора может колебаться от нескольких недель до нескольких месяцев.

Перед очисткой жироуловителя необходимо открыть окна для сквозного проветривания и надеть защитные перчатки, потому что в процессе распада жиров размножаются вредные бактерии

Пристальное внимание уровню стоков необходимо уделять в первые недели эксплуатации. Нужно периодически открывать крышку жироуловителя и проверять уровень твердых отходов. Если нижний слой жира опустится до уровня выпускного отверстия, то оно может забиться, что приведет к переполнению бака и подтоплению помещения.

Убирать жировую массу желательно в момент достижения ею уровня на 4-5 см выше нижнего края отводящей воду трубы. Для изъятия жира нужно открыть крышку бака и вытянуть верхний вязкий слой с помощью перчаток, ковшика или другого подручного приспособления.

После ревизии жироуловителя можно промыть его горячей водой на протяжении нескольких минут.

Когда экспериментальным путем уже установлен примерный срок безопасной эксплуатации жироуловителя, заглядывать в него можно гораздо реже.

Подробнее о разных видах жироуловителей для канализации, обзор популярных моделей, а также специфика монтажа сепаратора внутри и снаружи помещения описаны в этой статье.

Выводы и полезное видео по теме

Для лучшего понимания схемы внутреннего устройства жироуловителя, особенностей его работы, правил установки и обслуживания рекомендуется просмотреть нижеприведенные видеоролики. Они обобщат полученные знания и позволят увидеть работу аппарата в динамике.

Монтаж жироуловителя под мойкой:

Работа жироуловителя:

Чистка сепаратора от жира:

Покупка и монтаж жироуловителя под мойкой помогает избежать множества проблем при засоре канализации. Для установки оборудования достаточно иметь под раковиной свободное пространство, ведь сам процесс ввода сепаратора в эксплуатацию прост и не требует много времени.

Подыскиваете эффективный жироуловитель под кухонную мойку? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании жироуловителей. Форма для связи расположена в нижнем блоке.
