Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Виктор Китаев
Последнее обновление: Апрель 2019

Назначение автоматических выключателей, внедряемых в схемы электрических сетей, касается защитных функций. Если в режиме перегрузки сети использовать ручной прибор, вероятность получить значительные повреждения оборудования существенно возрастает.

Автоматические двухполюсный и трехполюсный выключатели снижают такие риски до минимума, так как обеспечивают моментальный разрыв цепей на случай аварии.

Разберемся в особенностях электрических автоматов, приведем советы по выбору, установке и эксплуатации таких устройств.

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

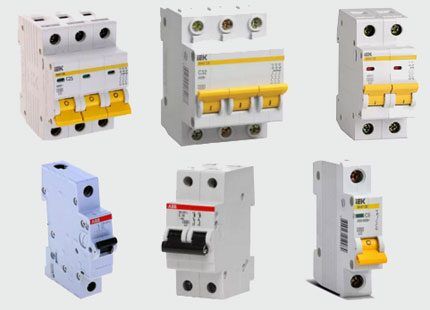

Автоматические выключатели разные
Сообщество этих электрических приборов более чем многообразно. Ассортимент не охватить воображением. Однако высокая численность защитных устройств полностью оправдана, так применять их приходится в самых разных вариантах построения схем

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции — то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсный автомат выключатель
Двухполюсная конструкция выключателя предназначена для защиты и блокировки двух разных линий одной электрической цепи. Такие приборы наряду с блокировкой фазы применяются также для разрыва цепи нулевого проводника

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

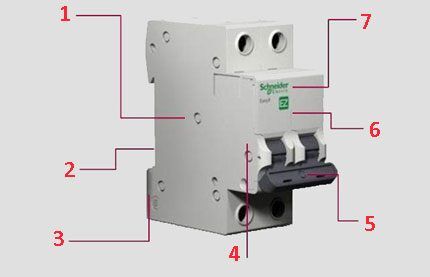

Двухполюсный автоматический выключатель
Исполнение двухполюсника: 1 – корпус из пластика хорошего качества; 2 – допускается эксплуатация от -25 до + 60ºС; 3 – монтаж на DIN-рейку; 4 – механизм оперативного взвода; 5 – индикация срабатывания; 6 – панель информации; 7 – технические обозначения (+)

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE — заземляющего провода.

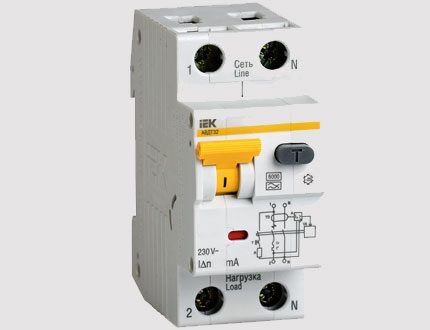

Двухполюсный автомат с нейтралью
Это устройство конструктивно тоже выглядит как двухполюсник. Однако фактически прибор является однополюсным защитным автоматом с поддержкой функции блокировки (коммутации) нейтральной линии электрической сети

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

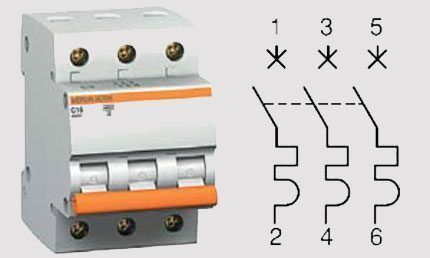

Трёхфазный автомат выключатель
Конструкция для работы с трёхфазной сетью. Автоматический выключатель на три независимых полюса с общей блокировкой. Как видно на схеме устройства, защита осуществляется за счёт действия биметаллических пластин, а также электромагнитных расцепителей (+)

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

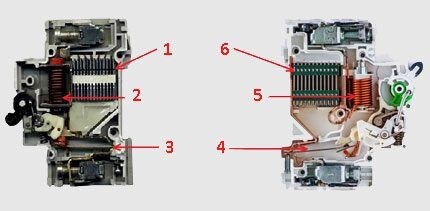

Внутри автомата выключателя
Внутреннее содержимое классических конструкций трехполюсников: 1, 6 – камера гашения электрической дуги; 2, 6 – расцепитель электромагнитного действия (катушка с сердечником); 3,4 – расцепитель теплового действия (биметаллическая пластина) (+)

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

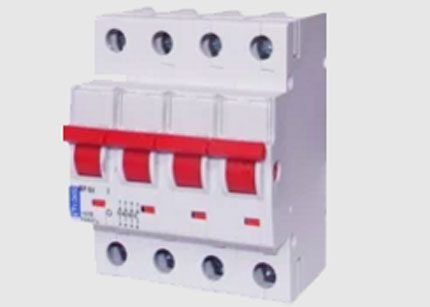

Четырёхполюсный автомат выключатель
Модифицированное устройство на три фазовых полюса с добавочным нулевым полюсом. Часто этот вид автоматов называют четырёхполюсник, что в принципе вполне соответствует действительности с конструктивной точки зрения

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь «читать» маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Конфигурация автомата1-полюсный2-полюсный3-полюсный
Напряжение постоянного тока, В240440600
Напряжение переменного тока, В380380660
Номинальный ток, А0,6 — 1000,6 — 1000,6 — 100
Напряжение независимого расцепителя, В24 — 44024 — 44024 — 440
Норма температуры окружающей среды, ºС-25 / +60-25 / +60-25 / +60

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

  1. Выбор автоматического выключателя: виды и характеристики электрических автоматов
  2. Выбор автомата по мощности нагрузки, сечению кабеля и по току: принципы и формулы для расчетов

 Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.

Монтаж автоматических выключателей
Монтаж автоматических выключателей — на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

  • прибор должен соответствовать исполнению под текущую схему;
  • корпус автомата не имеет деформаций и повреждений;
  • рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 — 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).

Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.

Кабельные наконечники для автоматов
Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм

Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.

Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы. Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки.

Нюансы расстановки и крепежа

Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.

Монтаж автоматов выключателей
Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм

Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.

Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.

По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.

Техническое обслуживание автоматов
Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

  • диагностирование механизма включения/отключения в ручном режиме без нагрузки;
  • проверку затяжки винтов основных и свободных контактов;
  • надёжность крепежа прибора к основанию;
  • очистку от загрязнений и посторонних предметов;
  • имитацию отключения методом механического воздействия на чувствительный элемент;
  • проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Выводы и полезное видео по теме

Что такое автоматы и чем они различаются, можно узнать из следующего видеоролика:

О критериях выбора защитных устройств:

Надёжность работы устройств автоматической блокировки часто определяет не бренд, а правильный подбор с учётом рабочей нагрузки. Также значимое влияние на действие приборов оказывает точный расчёт сечения проводников, питающих нагрузку от автомата и расчёт сечения кабеля ввода.

Когда все нюансы монтажа учтены, даже китайские приборы, которые в несколько раз дешевле брендовых, работают достаточно долгий период времени без особых нареканий.

Поделитесь с читателями вашим опытом подключения двухполюсных и трехполюсных выключателей. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
