Зимний водопровод из колодца: обзор лучших вариантов и схем обустройства

Вам нужна собственная стационарная система водоснабжения, способная обеспечивать водой частный дом круглый год? Согласитесь, что будет весьма обидно с наступлением холодов остаться без воды, особенно, если на загородном участке имеется колодец, который служит источником водозабора.

Вы решили своими силами сделать зимний водопровод из колодца, который будет пригодным для эксплуатации в любую погоду, но не знаете тонкости и нюансы этого процесса?

Мы поможем разобраться со всеми особенностями — в статье приведены лучшие способы и разобраны схемы обустройства автономной системы водоснабжения для круглогодичной эксплуатации. Материал снабжен наглядными фотографиями.

Пошагово рассмотрен процесс подготовки водопровода к зиме, включая утепление всех важных узлов. Приведены полезные видеорекомендации опытных сантехников.

Особенности обустройства зимнего водопровода

Зимний водопровод необходим в том случае, если вы планируйте использовать систему водоснабжения из колодца в течение всего года.

Такая автономная система имеет множество преимуществ:

  • колодезная вода при правильном обустройстве источника обладает отличными качественными характеристиками и вкусом;
  • уход за колодцем можно осуществлять самостоятельно, без привлечения высокооплачиваемых специалистов;
  • система водоснабжения из колодца полностью автономна и даже в случае отключения электропитания можно будет добыть воду ручным способом;
  • для повышения эффективности эксплуатации можно использовать погружной насос требуемой мощности.

Если обустройство колодца было проведено по всем правилам, источник и подключенная к нему водопроводная система прослужит долгие годы.

Устройство зимнего водопровода имеет ряд своих особенностей, в их числе:

  1. Наличие утеплённого колодца или скважины, не подверженных промерзанию на протяжении всего года.
  2. Необходимость соблюдения уклона для предотвращения застаивания воды и обеспечение самотёчного слива во время консервации.
  3. Наличие системы консервации, подразумевающей возможность полного слива воды в колодец, отключение насосного оборудования и закрытие колодца.

Кроме того, необходимо, чтобы схема прокладки трубопровода учитывала местные климатические условия.

Если системой предстоит пользоваться в морозный период, трубопровод должен быть надежно защищен от промерзания.

Зимний водопровод из колодца
Колодец — это не только устройство для забора воды для хозяйственных нужд, но и декоративное сооружение, украшающее загородный участок

Способы устройства зимнего водопровода

Для устройства водопровода, который будет выполнять свою основную функцию — снабжение водой круглый год, необходимо выбрать один из двух вариантов:

  • проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта;
  • укладывать трубы выше горизонта промерзания, но при этом делая их утепление.

Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.

Способ № 1 — ниже глубины промерзания

Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.

Также стоит учитывать, что периодически случаются и очень холодные зимы, когда грунт промерзает ниже. Исходя из этого, становится понятно, что прокладка труб должна производиться на глубину, равную глубине промерзания грунта в регионе плюс 20 — 30 см.

Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.

На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.

Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.

Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.

Трубы для зимнего водопровода
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе

Кроме проблемы с выбором труб такой способ устройства зимнего водопровода имеет ещё несколько недостатков:

  • при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
  • сложность поиска поврежденного участка трубопровода;
  • вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.

Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.

Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.

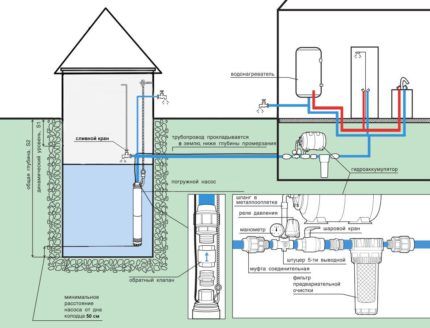

Схема сооружения зимнего водопровода из колодца
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине

Способ № 2 — утепление водопровода

При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.

Для северных регионов целесообразным будет произвести облицовку траншеи кирпичом или ячеистыми бетонными блоками для повышения показателей теплосохранения.

Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.

Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.

Какой утеплитель использовать? Здесь возможны два варианта:

  • жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола («скорлупа»);
  • мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).

При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства.

Например, минеральная вата — недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.

Базальтовая вата на основании осадочных горных пород — достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.

Утепление зимнего водопровода
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб

Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.

Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Схема устройства стационарного зимнего водопровода из колодца
Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Как выбрать насосную станцию читайте в этой статье.

Шаг #2 — теплоизолируем гидроаккумулятор

Гидроаккумулятор или накопительный бак также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов. Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

  • пенопласт или пенополистерол;
  • минеральная и базальтовая вата;
  • пенополиуретан и вспененный полиэтилен;
  • рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Гидроаккумулятор в системе водоснабжения
Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

  • не подвержены коррозии;
  • низкий удельный вес;
  • просты в монтаже;
  • значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность — 30л/мин, 32 мм — 50 мл/мин, 38 мм — 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

Трубы ПНД для водоснабжения из колодца
Выбор диаметра труб зависит от длины водопроводной системы: чем больше длина, тем больше диаметр используемых полиэтиленовых труб

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя давления (наполненности труб) реле отключит насос.

Составные элементы системы водоснабжения
Монтаж реле давления и сливного клапана не сложный, главное — это придерживаться схемы, рекомендованной производителем оборудования

Небольшие монтажные хитрости

Работы по устройству начинаются с составления схемы (проекта) водоснабжения. На схеме наглядно показывается путь, который проделывает вода от точки водозабора до точки разводки системы водоснабжения в доме.

Разводка в доме может быть выполнена двумя способами:

  • последовательный, когда труба прокладывается вдоль всего дома и от неё отходят несколько водопотребителей;
  • коллекторный, при котором к каждому водопотребителю проводится отдельная труба.

Первый способ рекомендуется использовать, если в доме нет мощных источников-водопотребителей и проживает 1-3 человека.

При наличии стиральной машины, поливочных шлангов, систем автополива и орошения, при проживании в доме более 3-х человек рекомендуется устройство коллекторной системы водоснабжения, позволяющий обеспечить достаточный напор для комфортного водопользования.

Как построить зимний водопровод из колодца - схема
Прокладка труб можно произвести выше глубины промерзания, но при этом водопроводные трубы и другие элементы системы будут нуждаться в дополнительном утеплении

Технология производства работ по устройству зимнего водопровода будет следующей:

  1. Разработка схемы водоснабжения. Выбор материалов труб и глубины их укладки.
  2. Рытьё траншей под трубы.
  3. Установка насосного оборудования, гидроаккумулятора.
  4. Соединение труб с насосным оборудованием и гидроаккумулятором.
  5. Врезка заборной трубы в колодец.
  6. Монтаж утеплённых труб от колодца к дому.
  7. Разводка системы водоснабжения внутри дома.

Монтаж труб от колодца к дому выполняется с использованием специальных сгонов — коротких труб с резьбой на концах. Сгон прижимается к трубе фланцами или фитинг-переходниками.

Обе конструкции необходимо тщательно герметизировать во избежание протечек. Трубы ПНД между собой соединяются при помощи спайки или фитингов.

Места соединений необходимо обрабатывать силиконовым герметиком. Обработка битумом и мастикой запрещена!

Глубина погружения в колодец заборной трубы поверхностного насоса должна приходиться чуть ниже уровня воды или не менее чем за 50 см от его дна. При опускании на дно будет происходить засасывание элементов донного фильтра.

Перед установкой заборной трубы из колодца откачивается вода, для обеспечения возможности герметичного соединения ее с коленом выводящей трубы из колодца.

Колено желательно оснастить краником для возможности перекрытия водоподачи при проведении ремонтных работ.

Трубы от колодца укладываются с созданием уклона в сторону колодца, для обеспечения слива воды из системы водоснабжения во время проведения работ по консервации.

Контролировать величину уклона можно при помощи строительного уровня. Для обеспечения самотёчного слива достаточно соблюдать уклон 2 градуса.

Укладка труб в подготовленную траншею
Если трубы необходимо утеплить, то монтаж готовых теплосохроняющих форм утеплителя лучше произвести до укладки труб в траншею

Ещё одним способом создать зимний водопровод является метод подогрева труб. Для этого применяется греющий кабель или пластины, которые монтируются вдоль труб или наматываются спиралью.

Устройство такого кабеля целесообразно в том случае, если участок бесперебойно снабжается электричеством.

При отключении электропитания не утеплённая труба сразу промёрзнет и водопровод выйдет из строя.

Оптимальным вариантом можно считать комбинированный способ, при котором утеплённые трубы подогреваются греющим кабелем. В этом случае кабель будет расходовать минимальное количество электрической энергии.

Инновационный способ устройства водоснабжения

Совсем недавно был разработан новый способ создания зимнего водопровода, основанный на использовании гибких полимерных труб, утеплённых промышленным способом.

Поверх теплоизоляционной оболочки таких труб имеется слой гидроизоляции, а вдоль поверхности трубы сделан специальный канал для прокладки греющего кабеля, что значительно упрощает монтаж и сокращает срок укладки водопровода.

Трубы гибкие и поставляются в бухтах, благодаря чему можно свести к минимуму количество стыков, а значить свести к нулю риск возникновения протечек и потребность в ремонте.

Труба ПНД нового поколения
Стоимость таких труб достаточно высокая, однако используя их, вы экономите на утеплителе, и упрощайте монтаж водопроводной системы. Условные обозначения: d — диаметр трубы; e — толщина трубы; e1 — толщина защитной оболочки; D — внешний диаметр трубы с утеплителем

Выводы и полезное видео по теме

Монтаж готовых теплоизоляционных элементов на трубы перед их укладкой в траншею:

Зимний водопровод в частном доме:

Монтаж греющего кабеля:

Устройство зимнего водопровода — несложный процесс, позволяющий бесперебойно получать воду на протяжении всего года. Основной принцип создания зимнего водопровода — не допустить промерзания труб и элементов системы.

Сделать это можно путём устройства системы утепления с использованием теплоизоляционных материалов или проложив трубы ниже уровня промерзания грунта. Выбор способа зависит от климатических условий местности, ландшафта и гидрогеологических особенностей участка, а также от личных предпочтений владельца.
