Как подключить гидроаккумулятор своими руками, как устанавливается и работает гидробак

Гидроаккумулятор — устройство исключительно полезное, как для организации автономного водоснабжения, так и для улучшения характеристик системы, подключенной к центральному водопроводу.

Мастер, обладающий хотя бы минимальным опытом выполнения сантехнических работ, без проблем установит гидроаккумулятор своими руками.

Как это работает

Конструкция гидроаккумулятора проста, как и все гениальное. В корпус металлического бака вставлена резиновая прокладка конической, грушевидной или другой формы. Прокладку или мембрану чаще всего изготавливают из бутила, который обладает значительным запасом прочности и устойчив к постоянному растяжению и воздействию воды.

Этот материал также характеризуется высокими антибактериальными свойствами и соответствует всем гигиеническим нормам. Вода, поступающая в емкость, удерживается этой прокладкой, со стенками металлического корпуса она не контактирует. С оборотной стороны корпуса установлен ниппель, который позволяет закачивать внутрь емкости воздух.

Вода и воздух разделены прокладкой. Подкачивая или стравливая воздух, можно регулировать давление, которое он оказывает на воду. В результате вода поступает в систему под давлением, а это обеспечивает необходимый напор. Обязательный для гидроаккумулятора элемент — манометр, с помощью которого контролируют текущее давление в емкости. Оптимальными показателями давления в воздушном отсеке гидроаккумулятора считаются 1,5-2,0 атмосферы.

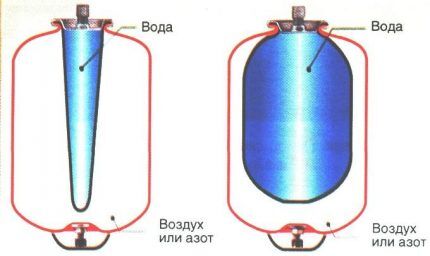

Схема устройства гидроаккумулятора
На схеме наглядно показано устройство гидроаккумулятора. В верхнюю часть поступает вода, которая удерживается резиновой мембраной, а в нижнюю часть подкачивается воздух, который обеспечивает необходимый напор воды

Везде, где нужен хороший напор, установка гидроаккумулятора будет более чем актуальна. А требования к хорошему напору постоянно возрастают. Например, для нормальной работы автоматической стиральной машины или посудомоечного агрегата может понадобиться не менее 0,7-2 атмосфер. А душевая кабинка с гидромассажем или знаменитая ванна с джакузи будет нормально работать только при четырех атмосферах.

Сразу же стоит отметить, что избыточное давление в водопроводной системе — не самое полезное явление, поскольку таким образом создается дополнительная и совершенно ненужная нагрузка на конструкции. Это уменьшает срок их эксплуатации и приводит к возникновению протечек, поломок и других проблем. Хотя во время опрессовки системы давление может достигать даже 10 атмосфер, рабочие показатели лучше всего оставить на уровне в 4-5 атмосфер.

Виды гидроаккумуляторов
Гидроаккумуляторы различаются по объему, а также они могут быть ориентированы горизонтально или вертикально. Для систем отопления предназначены гидробаки, рассчитанные на работу при высоких температурах

Даже если в доме не имеется современной бытовой техники, чувствительной к напору воды в водопроводе, гидроаккумулятор все же может пригодиться. На верхних этажах высотных зданий напор воды в водопроводе бывает очень и очень слабым. Гидроаккумулятор позволяет эффективно решить проблему такого рода.

Вместительность гидроаккумулятора может варьироваться в пределах 5-100 л. Конечно, чтобы запасать воду, это очень скромные цифры. Если есть необходимость всегда иметь солидный запас воды, лучше использовать накопительный бак достаточного объема.

При организации автономного водоснабжения гидроаккумулятор используют в сочетании с погружным или поверхностным насосом. Насосом закачивает воду в бак до тех пор, пока давление не достигнет определенного, заранее установленного уровня. После этого оборудование отключается в автоматическом режиме.

Вода убывает, давление снижается, достигает минимального уровня. В этот момент насос снова включается и работает до тех пор, пока опорожненная прежде емкость не заполнится водой. Чтобы регулировать работу такой системы, используют реле давления. Это позволяет сократить число включений/выключений насосного оборудования до минимума, что значительно увеличивает его служебный ресурс.

Вход для подачи воды в гидроаккумулятор оборудован специальным патрубком, который установлен на резьбовом соединении. Современные модели таких устройств относительно не сложно разобрать и затем собрать, выполнив необходимое обслуживание, замену элементов или другие виды ремонта. Если гидроаккумулятор установлен правильно, то для его техобслуживания сливать воду из водопроводной системы не придется.

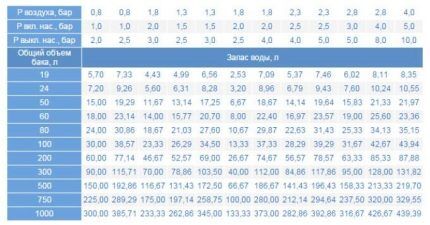

Расчет объема гидроаккумулятора
Этой таблицей можно воспользоваться, чтобы рассчитать объем гидробака для конкретной ситуации, исходя из прогнозируемых условий его работы (+)

Выбирая гидроаккумулятор, следует обратить внимание на диаметр патрубка и сравнить его с размерами водопроводной трубы. Специалисты уверяют, что чем точнее эти показатели, тем меньше гидропотерь будет в системе. Если же диаметры конструкций не совпадают, придется использовать переходник.

Вода имеет свойство испаряться, что может повлиять на показатели давления в устройстве. Чтобы стравить такой избыточный воздух на гидроаккумуляторах большой емкости — около 100 л — устанавливают клапан. Модели небольшого объема такого устройства не имеют. Рекомендуется установить в системе клапан или тройник, который перекроет подачу воды к водопроводу и позволит удалить избыток воздуха.

Установка, подключение, настройка

Понимание того, как устроен и работает гидроаккумулятор, позволит правильно выполнить его установку, грамотное подключение и точную настройку. Из этого устройства в течения дня производится забор воды и ее подкачка. В результате агрегат постоянно находится под влиянием рабочего процесса, в ходе которого он шумит и вибрирует. Этот момент следует учитывать, выбирая место для его установки.

Правила установки гидроаккумулятора

Сначала необходимо выбрать по максимуму подходящее место. Быть оно должно достаточно просторным, особенно если используется бак большого объема. После установки емкости вокруг нее должно оставаться достаточно пространства, чтобы мастер мог свободно осмотреть устройство, выполнить мероприятия по его техобслуживанию и ремонту, а при необходимости — демонтировать и разобрать агрегат.

Чтобы погасить вибрацию, гидроаккумулятор следует установить на прочном основании, например, на бетонной плите. Поверхность основания следует тщательно выровнять по уровню. Между основанием и корпусом гидроаккумулятора ставят резиновые прокладки, которые должны частично погасить вибрацию.

Как подключить устройство

Соединение гидроаккумулятора с водопроводом выполняют через специальный штуцер на пять выходов. Именно через этот элемент к патрубку гидробака будут присоединены остальные элементы системы, а именно:

  • водопроводная труба;
  • источник забора воды (например, погружной насос);
  • манометр;
  • реле давления.

Штулцер может быть установлен как непосредственно на патрубок гидробака, так и на переходной элемент в виде жесткого шланга. Решение следует принимать исходя из того, в каком месте установлен гидробак и насколько удобно подключать к нему остальные коммуникации. Манометр, реле давления и остальные элементы подключают с помощью резьбовых соединений. Разумеется, все они должны быть хорошо загерметизированы и уплотнены с помощью льняной нити, ФУМ-ленты или другого подходящего материала.

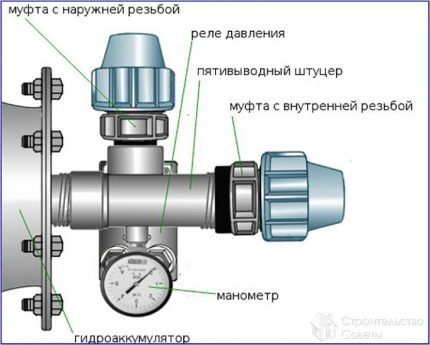

Штуцер для гидроаккумулятора
Чтобы подключить гидроаккумулятор к водопроводной системе, а также установить манометр и реле давления, используют специальный штуцер на пять выходов

Реле давления также следует подключить к сети и к насосу, который используется для подачи воды. Для этого под крышкой корпуса прибора имеется две пары контактов. Они обычно подписаны как “насос” и “сеть”. Если таких отметок не имеется, а у мастера, который подключает реле, нет опыта выполнения электро-монтажных работ, стоит попросить о консультации профессионального электрика.

В ходе проверки работы гидробака все резьбовые соединения проверяют на герметичность. Для этого достаточно ощупать патрубки штулцера и убедиться, что они остаются сухими. Если же течь обнаружена, следует провести повторные работы по уплотнению и герметизации.

Насосная станция
Очень часто гидробак является частью насосной станции, в состав которой также входит поверхностный насос, манометр и реле давления.

Гидроаккумулятор в сочетании с поверхностным насосом чаще всего используется в виде уже готовой насосной станции. Это практически готовый к установке агрегат, включающий и сам гидроаккумулятор, и реле давления, и поверхностный насос, и манометр. Остается только подключить насос к источнику воды, а гидробак — к водопроводной системе дома. После этого необходимо обеспечить насосную станцию электропитанием, а также грамотно настроить реле давления.

Схематически подключение насосной станции можно представит в виде следующих шагов:

  1. Подготовить прочное основание в подходящем для монтажа месте.
  2. Установить насосную станцию на основание.
  3. Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.
  4. Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.
  5. Подключить к выходу штуцера трубу поверхностного насоса.
  6. К другому выходу подключить водопроводную трубу.
  7. Установить манометр и реле давления.
  8. Наполнить гидроаккумулятор водой.
  9. Проверить наличие/отсутствие течей в местах резьбовых соединений.
  10. Настроить реле давления.

Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы. Процесс подключения гидроаккумулятора к снабжающей водой системе с подобным насосом выполняют по следующей схеме:

  1. Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)
  2. Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.
  3. Соединить патрубок гидроаккумулятора с одним из выходов штуцера.
  4. Установить манометр и реле давления.
  5. Подключить гидроаккумулятор к водопроводной системе дома.

При соединении гидробака с погружным насосом следует учесть обязательно предусмотреть установку обратного клапана, который предотвратит обратный отток воды в скважину при отключении насоса.

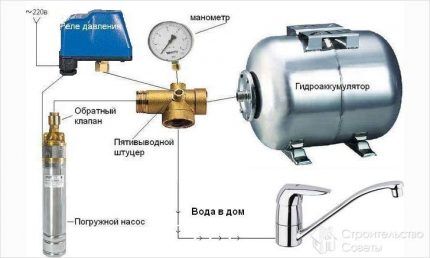

Схема подключения гадроаккумулятора
Эта схема позволяет понять порядок подключения гидроаккумулятора к сети водоснабжения с погружным насосом. Как и при монтаже насосной станции здесь необходим специальный штуцер

Несколько важных моментов

С целью уменьшить влияние вибрации на водопроводную систему для подключения гидроаккумулятора используют специальный гибкие переходники. Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.

Подключение гидроаккумулятора
Чтобы уменьшить влияние вибрации, которая возникает при работе гидробака, рекомендуется использовать специальные гибкие подводы. Их размеры не должны быть меньше, чем диамер выхода, к которому выполняют подключение

Первичное заполнение бака водой рекомендуется выполнять очень медленно. Дело в том, что при длительном хранении до продажи резиновая мембрана, выполненная в виде груши, могла просто слипнуться. Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент — перед подачей воды в гидроаккумулятор рекомендуется полностью удалить воздух из той части, в которую будет закачана вода.

Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением рекомендуется измерить давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Но во время хранения на складе перед продажей утечка части этого воздуха — явление совершенно естественное.

Самый надежный вариант для таких измерений — обычный автомобильный манометр с подходящей шкалой градации, т.е. позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность оставляет желать кардинальных улучшений. Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.

Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации. Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.

Манометр для гидроаккумулятора
Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.

Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы, т.е. к давлению воздуха в пустом баке — 1,5 атмосферы — прибавляют эту разницу в 0,5-1,0 атмосферы.

Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

Реле давления
Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй — разницу между максимальным и минимальным давлением

После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.

Правила эксплуатации и ремонта

Подключить и настроить гидроаккумулятор правильно — это только половина дела. Чтобы устройство работало длительное время, его необходимо правильно эксплуатировать, а также периодически выполнять профилактический осмотр и обслуживание. Инструкции предписывают проводить профилактические осмотры дважды в год, но практика показывает, что этого недостаточно.

Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью рекомендуется наблюдать за настройками реле давления, чтобы при необходимости исправить их. Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.

Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.

Важная мера профилактики — проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток. Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит , либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Ремонт гидроаккумулятора
Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать

Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана — слабое место гидроаккумулятора. Со временем она изнашивается. Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.

Место для гидроаккумулятора
Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства

Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.

Полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.
