Приточная вентиляция в квартире: варианты организации воздухообмена

Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции. Попытаемся разобраться в существующих вариантах организации воздухообмена и выбрать оптимальный метод.

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки. Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной вентиляции
Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Загрязнение воздуха
Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы. Независимо от выбранного способа организации приточной вентиляции, необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

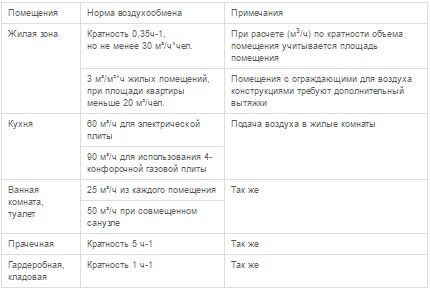

Нормы воздухообмена
Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Режим микропроветривания
Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком. «Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Автоматическое проветривание
Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Приточный клапан
Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового агрегата сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

Прокладка воздуховодов
О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. Типовой клапан состоит из воздухозаборника, телескопического канала и внутреннего блока.

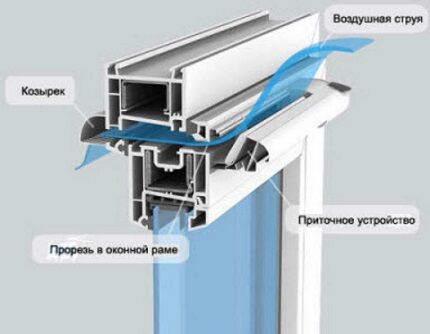

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Устройство оконного клапана
Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

  • щелевые;
  • фальцевые;
  • накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Оконный клапан
Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна. Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см. Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Устройство стенового клапана
Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе приточника прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

Технология монтажа стенового клапана включает три основных этапа.

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

  • установку лучше осуществлять на несущей конструкции;
  • оптимально – «выход» клапана на утепленную лоджию;
  • лучше избегать монтажа со стороны проезжей части.

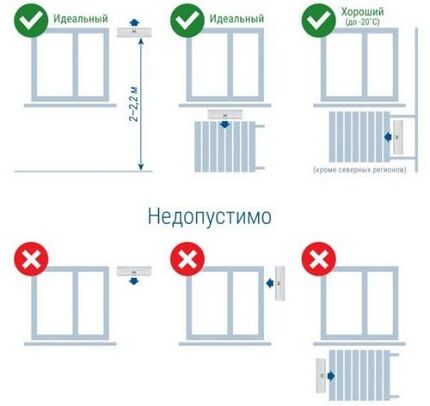

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

Размещение стенового клапана
В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

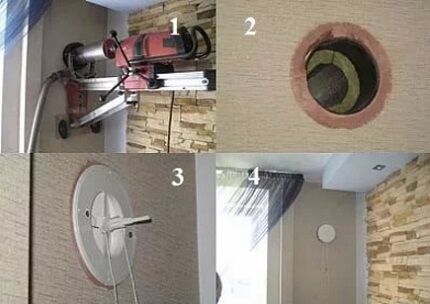

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана. Порядок бурения канала:

  1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
  2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
  3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Монтаж клапана
Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бескональная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Проветриватель с вентилятором
Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Настенный бризер
Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Конструкция бризера
Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли.

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

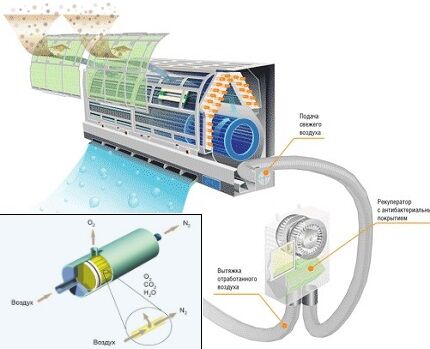

Кондиционер с примесью
Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе. Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Вентиляция с рекуперацией
Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

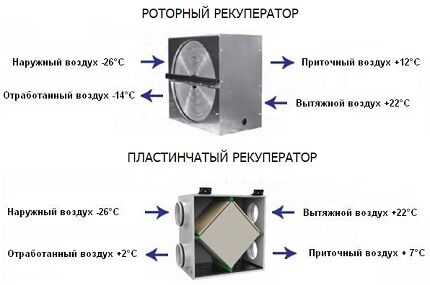

Виды рекуператоров
Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

VAV-система вентиляции
Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией. Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Видео о способах организации воздухообмена

Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс. Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.
