Что такое сплит система: принцип работы и виды систем кондиционирования

Каждый, кто пытался решить проблему охлаждения воздуха в доме или квартире, имеет хотя бы приблизительное представление о том, что такое сплит система. Этот вариант кондиционирования уверенно вытеснил древние “оконники” и сохраняет популярность многие годы. Понимание особенностей работы сплит-системы позволит выбрать подходящую модель и правильно организовать ее эксплуатацию.

Суть работы и принцип действия

Основное предназначение сплит-системы — охлаждать воздух внутри помещения. Состоит агрегат из двух частей. Одна из них устанавливается снаружи помещения, а другая — внутри. Чтобы соединить их узкой трубой, в толще стены проделывают отверстие. Принцип функционирования сплит систем примерно такой же, как и у холодильников.

Хладагент, циркулирующий по трубке внутри системы, поглощает тепло воздуха, который находится внутри помещения, перемещает тепловую энергию наружу и возвращает окружающей среде. Холодильный контур кондиционера включает два основных элемента: конденсатор и испаритель. Первый из них заключен в наружный блок устройства, а последний находится в блоке, который устанавливают в комнате.

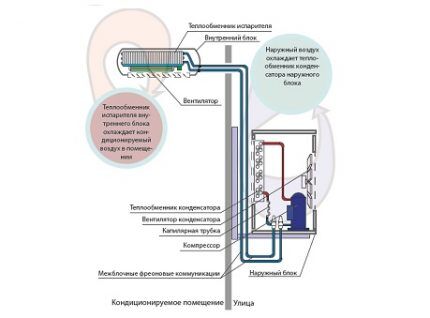

Схема работы сплит-системы
Основные элементы сплит-системы — конденсатор, компрессор и испаритель, между которыми циркулирует хладагент, перемещающий тепловую энергию из комнаты на улицу

Хладагент (как правило, это фреон), перемещается между устройствами по замкнутому контуру. Внутри помещения он нагревается в процессе поглощения тепловой энергии и становится газом. Таким образом, воздух охлаждается, когда проходит через испаритель. Для улучшения перемещения воздушного потока по всему пространству комнаты, используется вентилятор.

Далее хладагент поступает в конденсатор. Здесь он проходит через компрессор, а затем охлаждается, контактируя с более холодным воздухом улицы. Хладагент снова становится жидким. Принцип работы такой системы соответствует работе обычного холодильника, здесь точно также используется способность фреона испаряться при невысоких температурах.

Устройство сплит-системы

Чтобы процесс функционирования такого кондиционера осуществлялся эффективно, используется ряд элементов. В состав наружного блока обычно входит:

  • вентилятор;
  • компрессор;
  • конденсатор;
  • фильтр фреона;
  • плата управления;
  • защитная крышка;
  • штуцеры для медных труб и т.п.

Вентилятор обеспечивает постоянную циркуляцию воздуха вокруг блока, чтобы обеспечить быстрое и стабильное охлаждение фреона. Этот процесс происходит в конденсаторе. С помощью компрессора выполняется сжатие фреона, которое обеспечивает его переход в состояние газа и циркуляцию по холодильному контуру.

Наружный блок сплит-системы
Наружный блок сплит-системы устанавливают на специальные кронштейны. В ходе монтажа следует позаботиться о правильном отведении накапливающегося конденсата

Фильтр очищает фреон от попавших в систему загрязнений, что может произойти во время монтажа. Помимо упомянутых элементов в наружном блоке также может быть установлен четырехходовой клапан, который необходим, если в модели предусмотрено не только охлаждение, но и обогрев комнаты в зимнее время.

Устройство наружного блока сплит-системы
Устройство наружного блока: 1 — вентилятор; 2 — теплообменник; 3 — компрессор; 4 — плата управления; 5 – защитное устройство; 6 – корпус

В инверторных моделях блок управления практически полностью находится в наружной части устройства. Но если инвертор отсутствует, электронику обычно ставят во внутреннем блоке. Эта часть обычно состоит из:

  • защитной решетки;
  • системы фильтров;
  • вентилятора;
  • испарителя;
  • жалюзи;
  • индикаторной панели;
  • блока управления;
  • штуцеров-соединителей и т.п.

Защитная решетка обычно располагается на передней панели. Ее легко снять или открыть, чтобы получить доступ для обслуживания внутренних элементов кондиционера. Через отверстия этой решетки в устройство поступает воздух для дальнейшего охлаждения. Фильтр грубой очистки — это просто пластиковая сетка, которая задерживает крупный мусор, чтобы он не попадал в корпус блока.

Внутренний блок сплит-системы
Внутренний блок сплит-системы представляет собой компактное устройство, которое станет украшением любого интерьера. Его помещают у наружной стены, чтобы сократить расстояние до наружного блока

Фильтры тонкой очистки – чуть более сложная система для удержания загрязнений мелких фракций: частиц пыли, нежелательных запахов, опасных бактерий и т.п. Обычно устройство снабжено угольным и электростатическим фильтром, но может быть укомплектовано антибактериальным картриджем или другими полезными фильтрами.

Устройство внутреннего блока сплит-системы
Устройство внутреннего блока: 1 – защитная решетка; 2,3 — фильтры; 4 — вентилятор; 5 — испаритель; 6,8 – жалюзи, 7 — панель управления

Вентилятор, как упоминалось ранее, нагнетает охлажденный воздух, который проходит через испаритель. Подвижные жалюзи снабжены электроприводом для регулирования направления потоков охлажденного воздуха. Панель с индикаторами отображает состояние устройства, например, заданную температуру воздуха, режим работы и т.п.

Это общее описание устройства сплит-системы. Конструкция таких кондиционеров может варьироваться в зависимости от дополнительных функций: наличия инвертора, обогрева и т.п. Для комнаты или квартиры достаточно обычного кондиционера. Устройство выбирают в зависимости от мощности, которая должна соответствовать площади помещения.

Виды, типы, дополнительные функции

Современные бытовые кондиционеры способны обслуживать до 90 кв. м. Но если речь идет о большом коттедже или офисе, имеет смысл подумать об установке более производительных устройств. Проблему кондиционирования таких объектов решают с помощью мультисплит-систем или полупромышленных моделей.

Схема работы сплит-системы
Схема наглядно демонстрирует особенности работы сплит-системы: хладагент нагревается, перемещается в испаритель и охлаждается, затем снова возвращается в помещение (+)

Мультисплит-система дает возможность устанавливать несколько внутренних блоков, которые присоединяют к одному общему наружному блоку. Экономически такое решение может оказаться более выгодным, чем использование нескольких обычных сплит-систем, внешний вид фасада однозначно выигрывает.

Альтернативой решения проблемы кондиционирования большого здания может стать система чиллер-фанкойл. Если площадь офиса или коттеджа приближается к размеру500 кв. м или немного его превышает, имеет смысл задуматься об использовании сплит-системы полупромышленного типа.

Канальный вариант такого устройства позволяет смонтировать устройство и ведущий к нему канал под навесным потолком, не нанося ущерба внешнему виду помещения. Эти устройства способны не только очищать и охлаждать имеющийся в помещении воздух, но и выполнять забор свежих масс снаружи, что значительно улучшает микроклимат.

Кассетные кондиционеры устанавливают так, чтобы решетка, сквозь которую подается воздух, стала частью подвесного потолка. Холодный воздух распространяется по комнате быстро и равномерно. В комнатах сложной формы или там, где навесного потолка по каким-то причинам нет, устанавливают напольно-потолочные системы.

Инверторные модели: что следует знать

Существуют модели сплит-систем с инвертором и без него. Оба варианта пользуются популярностью, но разницу все же узнать не помешает. Инвертор – это устройство, способное обеспечить специальное электропитание для компрессора. Инверторная схема состоит в том, чтобы преобразовать переменный ток в постоянный.

Сплит-система с инвертором
Сплит-системы с инвертором потребляют примерно на 30-40% меньше электроэнергии, чем обычные аналоги. Срок службы таких устройств также более длительный

После этого характеристики постоянного тока изменяются, чтобы преобразовать его опять в переменный ток, но с новыми показателями, и передать электропитание на компрессор. В результате мощность работы компрессора будет варьироваться в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и исходных показателей, существующих в момент начала работы системы.

При наличии инвертора кондиционер работает постоянно, он не отключается. Для чего это нужно? Несмотря на постоянную работу устройства, инверторная схема позволяет сократить расход электроэнергии примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения-отключения благоприятно сказывается на функционировании кондиционера и позволяет увеличить срок его эксплуатации в полтора-два раза. Такой кондиционер можно оставлять включенным целый день, не переживая по поводу счетов за электроэнергию.

Высокие эксплуатационные характеристики достигаются за счет улучшения производительности теплообменника, а также благодаря современному микропроцессору, который регулирует работу агрегата. Считается, что сплит-системы, снабженные инвертором, способны быстрее установить оптимальную температуру в комнате и далее поддерживать ее на нужном уровне. Шума такие устройства производят значительно меньше, чем безинверторные аналоги.

Кондиционер с тепловым насосом

Если сплит-система снабжена тепловым насосом, зимой ее можно смело использовать для обогрева помещения. Некоторые покупатели ошибочно полагают, что для этого внутренний блок кондиционера снабжен ТЭНами, что совершенно не соответствует действительности. На самом деле такой кондиционер имеет четырехходовой клапан и систему управления, которая как бы разворачивает процесс охлаждения в обратную сторону.

Устройство охлаждает уже не помещение, а улицу, т.е. работает как тепловой насос типа “воздух-воздух”. Чтобы понять, как можно обогревать помещение с помощью холодного наружного воздуха, нужно изучить функционирование теплового насоса. В работе этого агрегата также используется способность хладагента (все того же фреона) нагреваться при пониженных температурах.

Хотя воздух снаружи и остается холодным, он содержит некоторое количество тепловой энергии с низким потенциалом. Хладагент поглощает эти крохи энергии, концентрирует их, проходит через повышающий давление компрессор и отдает воздуху внутри помещения. Воздушные потоки нагреваются и распространяются по комнате.

В результате обогрев осуществляется при очень низких затратах электроэнергии. Этот вариант считается выгодным и безопасным способом жилья. Стоит отметить, что принципы работы сплит системы и теплового насоса очень похожи. Однако не нужно рассматривать тепловой насос, встроенный в сплит-систему, как основной способ обогрева комнаты, это скорее вспомогательный вариант.

Приобретая устройство, следует внимательно изучить условия эксплуатации и технические характеристики прибора. Тепловой насос эффективен в южных широтах во время теплой зимы при температурах +5…-15 градусов. При -20 обогрев практически невозможен.

Особенности монтажа и правила эксплуатации

Монтаж сплит-системы относительно не сложен, но неопытным мастерам все же следует поручить эту миссию профессионалам, знакомым с работой холодильного оборудования. Обычно сначала устанавливают внутренний и наружный блок, в стене проделывают отверстие и соединяют устройства трубкой.

Очистка сплит-системы
Для нормального функционирования сплит-системы ее фильтры необходимо регулярно очищать от загрязнений. Следует предотвратить избыточный нагрев оборудования, скачки напряжения и электромагнитное воздействие

Самая ответственная часть — заправка системы фреоном. Даже если все прочие работы владелец квартиры выполнил самостоятельно, этот этап пусть сделает опытный мастер, практика показывает, что так надежнее. Неправильный монтаж может заметно снизить эффективность работы кондиционера, он же и является наиболее частой причиной поломок этого оборудования.

Очень важно правильно подобрать место для внутреннего блока. Если холодный поток будет направлен на расположенную рядом поверхность, оборудование станет работать некорректно, а охлажденный воздух распространится неравномерно по объему помещения. Работа наружного блока обычно сопровождается появлением конденсата.

Место для внутреннего блока сплит-системы
Место для внутреннего блока сплит-системы следует выбирать таким образом, чтобы не было препятствий для свободного перемещения воздушных масс, проходящих через его корпус

Следует позаботиться об отведении этой влаги с помощью специальной трубки, чтобы вода не стекала по стене. Если сплит-система смонтирована правильно, остается обеспечить ее нормальную эксплуатацию. Рекомендуется устанавливать температуру охлаждения в пределах 21-23 градусов.

Более низкие температуры тоже допустимы, но такой режим работы создает дополнительную нагрузку на систему. Кроме того, слишком большая разница между температурой внутри и снаружи здания может иметь нежелательные последствия для здоровья. Внутренний блок лучше установить таким образом, чтобы предотвратить прямое воздействие солнца.

Бурение наружной стены
Бурение наружной стены при монтаже сплит-системы осуществляется с помощью специального оборудования, например, устройством для алмазного бурения бетона

Помимо опасности перегрева есть вероятность, что яркий свет может стать препятствием для сигнала светодиода. Чтобы увеличить ресурс работы системы, лучше во время его работы закрывать окна и двери. Конечно, периодически жилище нужно проветривать или следует приобрести модель, которая осуществляет забор воздуха с улицы.

Оборудование следует беречь от избыточного теплового или электромагнитного воздействия. Раз в полгода следует очищать фильтры. Наружный блок необходимо защитить от непогоды. Опасность для оборудования представляют скачки напряжения, если разница между номинальными и реальными показателями превышает 15% от норматива.

Видео по сплит-системам

Наглядное описание принципов работы такой системы можно посмотреть здесь:

Этот ролик описывает практический опыт использования сплит-системы с обогревом:

Надежность сплит-систем и простота в эксплуатации сделали их исключительно популярным вариантом кондиционирования воздуха в жилых помещениях. При правильном монтаже и соблюдении условий работы такое оборудование может безупречно функционировать в течение очень длительного срока.
