Как проверить вентиляцию в квартире: правила проверки вентиляционных каналов

В городских условиях люди большую часть времени проводят в закрытых помещениях. Нехватка свежего воздуха грозит снижением работоспособности, ухудшением самочувствия.

А если к этому добавить постоянное присутствие посторонних запахов, затхлость, сырость, плесень в углах? Зная, как проверить вентиляцию в квартире, вы не доведете ситуацию до крайности.

Проверка тяги в вентиляционных отдушинах

Давайте нарежем несколько полосок тонкой бумаги длиной 20 см, шириной 2-3 см и поднесем их поочередно к имеющимся в квартире вентиляционным отдушинам на расстояние 5-7 см. При нормально работающей вентиляции концы полосок должны прикасаться к краю отдушины, но не втягиваться в нее.

Допустим, бумажная полоска к отдушине притягивается еле-еле, вовсе не отклоняется или отклоняется в обратную сторону. Вентиляция однозначно плохая, но надо выяснить, в чем дело – то ли засорились вентиляционные ходы, то ли нет притока воздуха. Открываем дверь и окно, повторяем эксперимент с бумажкой. Если на этот раз полоску потянуло в отдушину – вентиляционная шахта в порядке, а в противном случае надо искать причину ее неисправности.

То же самое можно проверить пламенем спички, зажигалки или свечи, сигаретным дымом, но это крайне не рекомендуется делать. Вероятность утечки газа и накопления его в вентиляционной шахте мала, но проломленный к соседям кусок стены – это минимум тех серьезных последствий, которые могут в этом случае произойти.

Проверка вентиляционной тяги вручную
Во избежание воспламенения и взрыва случайно накопившихся в вентиляционной системе горючих веществ не пользуйтесь открытым огнем для проверки вентиляционной тяги, не подвергайте опасности свою и чужие жизни

Вентиляцию не только проверяют по критерию «есть/нет», но и измеряют скорость движения воздуха в вентиляционном канале анемометром. Последовательность действий такая:

  • фиксируем показания прибора;
  • результат измерения и размер вентиляционной решётки в поперечнике вводим в приведенную ниже формулу;
  • получаем, какой объем воздуха пропускает вентиляционная система (куб. м/час).

Формула для расчета:

Q = V * S *3600

  • Q – объем воздуха в куб. м/час;
  • V – скорость воздушного потока в м/с (измеряем анемометром);
  • S – площадь поперечного сечения вентиляционного отверстия в м2 (измеряем рулеткой).

Норматив для кухни с электроплитой – 60 куб. м/час, для санузла – 25 куб. м/час. Измерения следует производить при температурном разбросе не менее 13-15ºС (например, снаружи +7ºС, а в квартире +21ºС). Уличная температура не должна превышать + 5-7ºС. При потеплении вентиляция становится хуже, проверка будет недостоверной. Чем сильнее прогревается воздух снаружи, тем больше погрешность измерений.

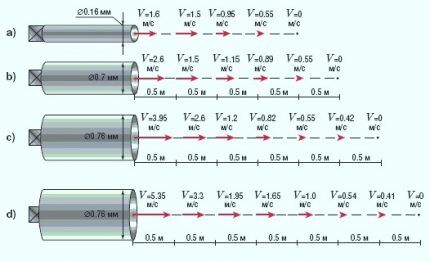

Таблица с эмпирическими данными
Значения средней скорости воздушного потока, поставляемого воздуховодом определенного диаметра, получены эмпирическим путем (+)

Если градусник в квартире показывает плюс, а на улице в этот момент минус, внутренний воздух устремляется из помещения через вентиляционный канал вверх, потому что он легче и теплее. Но с выравниванием температур тяга в канале ослабевает. Когда в квартире, к примеру, +22ºС, а за окнами – +32ºС, менее нагретый внутренний воздух остается внизу и не уходит в вентиляционный канал.

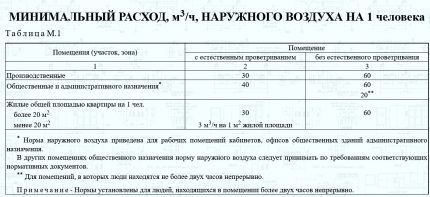

Минимальный расход воздуха на человека
Объем регулярно обновляемого воздуха, необходимый для выполнения работы и отдыха в помещениях, регламентирован сборником СНиП 41-01-2003 (+)

В жаркие летние дни даже абсолютно благополучная вентиляция перестает справляться или включается в обратную сторону. Но это не основание для того, чтобы считать ее неисправной. В наших многоквартирных домах вентиляция является приточно-вытяжной. Она работает согласно законам физики.

Измерение тяги в ентиляционной системе прибором
Для бытового применения достаточно купить простую модель анемометра, а профессионалы пользуются более точными устройствами с выносными регистраторами и встроенными опциями вычисления

Причины отсутствия притока воздуха

Итак, проверка тяги показала, что вентиляционные ходы свободны, а воздух в квартире застаивается, кухонный смрад и, что еще хуже, туалетный аромат не выветриваются. Все дело в том, что вентиляция большинства наших квартир изначально была рассчитана на поступление свежего воздуха естественным путем через старые деревянные оконные и дверные конструкции благодаря неплотному прилеганию створок, наличию щелей.

Естественная вентиляция в квартире
Естественная вентиляция в квартире: 1- воздух проникает в помещение с улицы, 2- перетекает из комнаты в комнату, 3 — уходит в вентиляционный канал. Производительность такой вентиляционной системы зависит от времени года и погоды

А теперь используются совершенно иные строительные материалы с высокой плотностью, различные утеплители, герметики, а также пластиковые окна. Мы стремимся сделать свои жилища теплыми с защитой от проникновения извне шума и холода, а в итоге перекрываем себе приток воздуха. Пластиковые окна и металлические входные двери настолько закупоривают помещение, что оно превращается в герметичное.

Воздух не проходит, тяга в вентиляционных отдушинах отсутствует. Особенно плохо зимой, когда окна не открывают даже на проветривание, чтоб не выстудить комнаты. А ведь проблему решить легко. Достаточно немного приоткрыть окно, и в образовавшуюся щель начнет поступать воздух. Он пойдет по квартире и достигнет вентиляционных отверстий, которые располагаются обычно в кухне и санузле.

К сожалению, зимой мы если и проветриваем свое жилье, то по-другому. Распахиваем настежь все окна сразу, но на короткое время. При этом воздух полностью обновляется, охладиться квартира не успевает, но и вентиляция по-прежнему не работает и работать не будет.

А что летом? В летние месяцы лучше не станет, так как зимой естественную вентиляцию побуждает работать разница температур (внутренней и наружной), а когда эти температуры к лету выравниваются, движение воздушных потоков останавливается.

Поиск неполадок в вентиляционных каналах

Первое, что приходит в голову – засоренность вентиляционных ходов. Снимаем решетку с вентиляционного окошка и заглядываем в него. Мусор, обнаруженный в пределах досягаемости, можно выгрести вручную или собрать пылесосом. Извлечь мусор непосредственно из вентиляционной шахты технически сложно, да и такого рода самостоятельные действия запрещены частным лицам.

Просвет вентиляционного канала
Вентиляционная шахта, выстроенная из кирпича, имеет неровный внутренний край, ее просвет быстро засоряется и может даже зарасти грязью полностью. Лучше, если ствол выполнен из более ровных бетонных блоков

При подозрении на непроходимость вентиляционных каналов следует вызвать через управляющую компанию специалистов, в арсенале которых имеются необходимые диагностические приборы и инструмент.

В обнаруженном мусоре бывает много строительных отходов. Недобросовестные строители, занимаясь ремонтами и перепланировками, нередко умышленно сбрасывают в вентиляционную шахту сор, не утруждая себя его выносом во двор.

Итог – перекрытый вентиляционный канал. Выявлением подобных нарушений также должна заниматься управляющая компания. Но и без этого с каждым очередным годом эксплуатации грязь на стенках сужает просвет вентиляционного канала, тяга ослабевает. В вентиляционной системе оседает пыль, образуется паутина. Сверху в шахту залетает листва, в нее падают птицы.

Тому способствуют и повреждения, появляющиеся из-за усадки фундамента, растрескивания стен и других последствий неизбежного старения постройки. Засоренные каналы не справляются с поставленной задачей.

Плановая ревизия вентиляции многоквартирных домов

Так как вентиляционные каналы являются общими для дома, то их эксплуатацию обеспечивает управляющая организация, представители которой и обязаны проверять состояние вентиляции, а при необходимости очищать шахты и ремонтировать их на основании лицензии или заключать нужные договора со специализированными компаниями.

Профессиональное обследование вентиляционной шахты
Ликвидировать засор в вентиляционном канале можно с крыши дома, если он располагается на уровне верхних этажей. На нижних нередко приходится разбирать стенку шахты с лестничных площадок

В правилах проверки вентиляции даны ответы на массу вопросов:

  • как часто производится проверка вентиляционных каналов;
  • наличие тяги положено проверять по квартирам или достаточно обследовать только вентиляционную шахту;
  • одинакова ли периодичность проверок вентиляции в санузлах и на кухне;
  • ответственной является управляющая организация или за проверку тяги в квартире отвечает ее собственник?

В многоквартирных домах проверки вентиляционных каналов проводятся 1-2 раза в год – это зависит от того, есть ли газовые приборы или используется только электричество. При наличии газа вентиляция проверяется дважды – летом и зимой. Если выявлены серьезные неполадки, пользоваться газовыми приборами запрещается до их устранения.

Вентиляцию нельзя самовольно переделывать, ремонтировать, совершенствовать. Все действия согласовываются с соответствующими службами.

Проблемы в работе исправной системы

Случается так, что вентиляция долго работает, оставаясь исправной, а потом вдруг останавливается или начинает гнать воздух в обратную сторону. Действительно, если отбросить все причины, описанные выше, то окажется, что проблемы с вентиляцией на этом не заканчиваются. Разберем, как устроено естественное вентилирование многоквартирного дома с вертикальным сборным каналом.

Схема вентиляции в многоквартирном доме
Воздух заходит в индивидуальный канал, поднимается параллельно общей шахте и входит в нее через проем на следующем этаже, не доходя до заглушки, отделяющей следующий индивидуальный канал, принадлежащий верхней квартире

Основная вентиляционная шахта ведет с первого этажа на чердак. Все квартиры оснащены индивидуальными вентиляционными ходами (рукавами или спутниковыми каналами). Каждый из них от вентиляционной отдушины в конкретной квартире поднимается вверх на один этаж и внедряется в главный канал немного ниже такого же индивидуального вентиляционного хода, принадлежащего квартире этажом выше.

Воздух из квартиры по спутниковому каналу перемещается в общую шахту и там движется дальше до чердака, а оттуда – на улицу. Эти спутниковые каналы подпитывают общий поток, и если по ним перестанет поступать воздух, то его объем и скорость перемещения по основной шахте тоже уменьшатся.

Прекративший функционировать рукав в одной квартире не выведет из строя всю вентиляцию по стояку в 5-и, 9-и или 16-и этажном доме. Но чем больше квартир выпадает из общей вентиляционной системы, тем она слабее. Достигнув критического предела, вентиляция отказывает: выходящий на уровень чердака воздушный поток настолько хилый, что не может протолкнуть сам себя дальше.

Более того, он уходит вниз, и первыми его обратно затягивают каналы-рукава последних двух этажей. Чтобы уберечь верхние этажи от обратной тяги, индивидуальные каналы выводят на крышу напрямую. А вот выяснять, почему сокращается поступление воздуха в вентиляционную шахту, надо в отдельно взятых квартирах.

Внутреннее строение вентиляционного блока
Рядом с общей шахтой расположены индивидуальные вентиляционные каналы кухни и санузла. На уровне каждого этажа они имеют выход в общую шахту и перекрыты заглушками

Рассмотрим двух- или трехкомнатное жилище, в котором кухня и ванная/туалет разнесены в разные концы, и в связи с этим построены два независимых вентиляционных канала. Один обслуживает кухню, а другой – санузел. Эта пара каналов вытягивает застоявшийся воздух из квартиры в вентиляционную систему, на смену ему приходит свежий воздух.

Только приток воздуха снаружи считается правильным. Повсеместная замена убогих, но дышащих деревянных оконных рам на стеклопакеты нарушает циркуляционный процесс. Воздух они не пропускают, временное открытие окон на проветривание не помогает, так как чтобы вентилирование происходило, приток воздуха должен быть постоянным.

Если входная дверь закрывается не столь герметично, то воздух может поступать с лестничной клетки. По качеству он не лучше, чем имеющийся в квартире, но жизнеспособность вентиляции поддерживает. Хотя нужна ли такая вентиляционная система, в которой перемещается воздух, находящийся в доме – с запахом табака (в подъезде часто курят) и т.п.?

Когда нет и внутреннего притока воздуха через входную дверь, один из двух имеющихся в квартире вентиляционных каналов (с более сильной тягой) начнет тянуть в себя воздух из второго канала. Т.е. происходит опрокидывание тяги в одном вентиляционном канале за счет другого. Эффект тот же самый – чужой плохой воздух в квартире, масса нежелательных запахов и ароматов.

Капризы вентиляции на самых верхних этажах

Кроме вертикального вывода вентиляционной шахты наружу, существуют другие инженерные конструкции вентиляционной системы – с горизонтальным соединительным коробом на чердаке, имеющим единый выход на крышу, и с большим промежуточным вентиляционным отсеком-накопителем, которым служит сам чердак, откуда воздух движется наружу по единой общей вентиляционной шахте.

Распространенные схемы вентиляции многоквартирных домов
Во многих жилых многоквартирных домах встречается одна из этих двух схем вентиляции — с горизонтальным сборным каналом (слева) или с теплым чердаком (справа)

Для того чтобы вентиляция в квартирах верхних этажей нормально работала, воздух должен пройти вверх по вертикальной шахте хотя бы несколько метров, но помехой этому служит чердак, и происходит следующее:

  • в схеме с горизонтальным коробом – воздух со всех этажей добирается до чердачного уровня и встречает на пути потолок этого короба. Не повернув горизонтально, он стремится найти другие проходы, и ими часто становятся расположенные вблизи вентиляционные рукава верхних этажей;
  • в схеме с выходом на чердак – в спутниковых каналах верхних этажей воздушный поток не ускоряется достаточно, чтобы перетечь на объемный чердак, и обмен воздуха в квартирах замедляется.

В первом случае вентиляция продавливается в обратном направлении, и все запахи из нижних квартир проникают к жильцам наверху. Два решения проблемы – модернизировать соединительный короб, если это технически исполнимо, или отделить спутниковые каналы верхних этажей от короба, утеплить их и вывести напрямую в шахту, выходящую на крышу.

Во втором случае на последних этажах и так слабенькая тяга, а если чердак продувается, она к тому же может обратиться вспять. Поэтому длину спутниковых каналов на верхних этажах наращивают, выводят на чердак повыше и разворачивают к общей шахте, чтобы поток воздуха от нижних этажей увлекал с собой более слабые верхние потоки.

Чистка вентиляционных каналов

Что касается основной вентиляционной шахты, то частным лицам трогать ее нельзя. Обратитесь с жалобой на плохую вентиляцию в управляющую компанию и ждите специалистов. Перед их прибытием надо известить соседей, чтобы они защитились у себя от возможных выхлопов черной мелкой пыли из вентиляционных решеток.

Чистка вентиляционного канала ершом
Классический способ чистки вентиляционных каналов с помощью ерша. Но его уверенно вытесняют современные методы, основанные на использовании техники

По итогам обследования вентиляционных каналов комиссия выдает акт с предписаниями по эксплуатации и ремонту. В процессе обследования измеряют сечение каналов, протяженность зауженных участков, обращая внимание на состояние:

  • стенок шахты (трещины и пр.);
  • соединительных патрубков;
  • горизонтальных сегментов;
  • воздухоприемников, оголовков, люков и т.д.

Для очистки ходов используются промышленные пылесосы, механические приспособления с разнообразными насадками. Шахта освещается прожекторными лампами, ее внутренности осматриваются с помощью цифровых фотоаппаратов и видеокамер.

Ремонт вентиляционных каналов не требует много времени и затрат. Разрушенные участки канала восстанавливаются установкой внутрь труб из металла или керамики, обмуровыванием скрепляющими растворами, футеровкой полимерами.

Вентиляционный ход от квартиры до общедомовой шахты можно и нужно очищать самостоятельно:

  • отодвиньте мебель, уберите лишние предметы, придвиньте к стене лесенку-стремянку;
  • ниже вентиляционного отверстия приклейте на стену малярным скотчем бумагу или газету, чтобы не отмывать от грязи обои или плитку, застелите пол;
  • снимите декоративную решетку;
  • надев на руки перчатки, аккуратно выгребите грязь и мусор из вентиляционного канала.

Остатки загрязнения удалите пылесосом, установите на место предварительно вымытую решетку или купленную взамен старой новую. После чистки проверьте еще раз тягу с приоткрытым окном.

Методы оптимизации вентиляции в квартире

Если вентиляция в квартире нарушилась в связи с установкой герметичных оконных стеклопакетов, то пользуйтесь режимом проветривания. С летним проветриванием мы знакомы все – это полностью открытая створка или ее положение под углом за счет поворотно-откидного механизма. Зимнее иначе называется микрощелевым, для перехода в этот режим надо ручку окна при прижатой створке развернуть на 45º.

Микропроветривание пластикового окна
В зимнем режиме проветривания образовавшуюся между створкой и рамой щель зрительно и не заметить, но воздуха, просачивающегося в нее, вполне достаточно для поддержания вентиляции

Еще один выход из положения — использование приточных вентиляционных клапанов. Их монтируют во внешнюю стену, в заполненные монтажной пеной стыки между оконным блоком и стеной, в оконный профиль, ниже подоконника.

Зимой из вентиляционных клапанов слегка тянет холодом, но жарким летом воздух может в них не поступать вовсе. Поэтому имеет смысл дополнительно оборудовать входы в вентиляционные каналы вытяжными вентиляторами.

В ванной комнате приходится бороться с повышенной влажностью. Влагозащищенные вентиляторы, встроенные в вентиляционные отверстия, самостоятельно включаются, реагируя на повышение влажности, и выключается, когда испарения улетучиваются, воздух становится суше.

В туалетах можно вмонтировать в вентиляционную систему вентилятор с датчиком движения и таймером. Вентилятор автоматически начинает вращаться, когда кто-нибудь заходит, и останавливается через установленное в таймере время. На кухне пользу принесут вентиляторы с датчиком качества воздуха, улавливающим сигаретный дым и другие нежелательные запахи.

Приточный вентиляционный клапан
Пропускные характеристики клапанов разные, есть модели с регулировкой, обычно ставят от двух до четырех клапанов на квартиру

И напоследок о кухонных вытяжках. Их мощности достаточно, чтобы за время работы пропустить значительную часть имеющегося в квартире воздуха. Если естественного воздушного притока не хватает, неизбежно начнется обратное поступление воздуха из вентиляционной шахты санузла. Ограничивайте пользование вытяжкой и приоткрывайте окно, когда ее включаете.

Выводы и полезное видео по теме

Что делать, если вентиляция не работает:

Как только обнаружили какие-то отклонения в работе вентиляционной системы, сразу же принимайте меры. Если не справитесь самостоятельно, приглашайте специалистов.
