Что такое приточная вентиляция и как правильно её обустроить

Вентилирование — важнейший фактор при проектировании жилых помещений. В погоне за сохранением тепла дома и квартиры лишаются даже микроскопических отверстий для поступления свежего воздуха.

Лучшим решением проблемы может стать приточная вентиляция.

Принцип работы вентиляции приточного типа

Хороший воздухообмен в жилом помещении просто необходим. Организовать эффективное проветривание дома естественным образом удается далеко не всегда. В такой ситуации приточная вентиляция считается одним из лучших вариантов для жилых помещений.

Чрезмерная герметизация — характерная особенность современных квартир. Повсеместно устанавливают пластиковые окна, которые, в отличие от деревянных, совершенно не пропускают воздушные массы.

Это относится и к входным дверям, которые в закрытом состоянии блокируют и холод, и пыль, и шумы, и свежий воздух.

Искусственная, иначе механическая, приточная вентиляция представляет собой систему средств, с помощью которых в помещение принудительно нагнетается необходимое количество свежего воздуха.

При этом воздушный поток подогревается до комфортной температуры и фильтруется, чтобы удалить возможные загрязнения.

Приточная вентиляция своими руками
Простейший вариант приточной вентиляционной установки можно сделать своими руками, но эффективность ее работы будет ниже, чем у модели промышленного производства

Устройство приточных вентиляционных систем

Приточный вентилятор — необходимый, но недостаточный элемент системы вентиляции с искусственным побуждением движения воздушных масс.

Если подобное устройство встроить в стену или, например, в окно, оно обеспечит необходимый приток, но качество такого воздуха будет очень далеким от желаемого. Далеко не всегда поставляемый снаружи поток имеет приемлемую температуру.

Устройство приточной вентиляции
На этом фото наглядно обозначены основные элементы приточной вентиляционной установки: фильтр, нагреватель, вентилятор и термостат. Поток воздуха, поступающего с улицы, зачастую нужно нагреть до приемлемой температуры

Согласно нормативам, температура перемещаемого в помещение воздуха должна составлять не менее 18 градусов. Для формирования требующихся параметров понадобится нагревательное устройство.

Кроме того, необходимо защитить жилье от грязи и пыли, которая может проникнуть внутрь вместе с интенсивно поступающими воздушными массами. Поэтому такие системы в обязательном порядке комплектуются фильтрами.

Еще один важный элемент — система автоматического управления. Без такого контроля устройство может перегреться, что приведет к поломкам, пожарам или другим неприятностям.

Наконец, необходима и система подавления шума, как проникающего с улицы, так и издаваемого прибором. Таким образом, любая приточная вентиляция должна быть снабжена следующими элементами:

  • вентилятором;
  • нагревателем;
  • фильтром;
  • системой автоматического управления;
  • системой шумопоглощения.

Разумеется, такое устройство может быть выполнено в различных вариантах. Например, для больших зданий система вентилирования реализуется в виде отдельного помещения — вентиляционной камеры.

Это так называемые наборные системы вентиляции. Для их создания подбирают отдельные элементы и устанавливают их в отведенной для этого комнате.

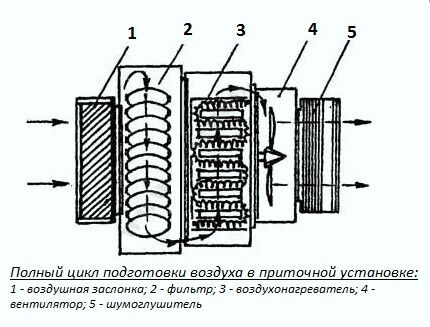

Полный цикл подготовки воздуха приточной вентиляцией
Если традиционную комплектацию приточного устройства дополнить компрессором, то в жаркие дни она сможет поставлять в помещение охлажденный воздух

Типы установок для частных домов

Самостоятельно собрать подобное устройство сможет, пожалуй, только инженер с соответствующей квалификацией, поскольку и проектирование, и монтаж, и наладка работы таких агрегатов требует специальных знаний.

Кроме того, это достаточно громоздкое сооружение, которое для частных домовладений не подходит. Для частного домостроения предназначены другие варианты вентиляции — моноблочные приточные установки и канальные системы вентилирования.

Установка приточной вентиляции
Воздух, поступающий с улицы, несет в дом не только холод, но и множество загрязнений, для удаления которых необходимы фильтры

Тип #1 — моноблочный вариант оборудования

Для квартир, офисных структур, малоэтажных частных домов, компактных складов и даже для небольших производственных цехов используют приточные установки, выполненные в виде моноблочной конструкции.

Это компактный агрегат, в корпусе которого уже собраны и установлены все необходимые элементы. По сравнению с наборной системой приточный моноблок занимает совсем немного места.

Такие устройства отличаются хорошей шумоизоляцией, их устанавливают на балконе, а при отсутствии такой возможности — прямо в комнате. Монтаж и настройка работы приточных установок предельно упрощена, его нужно просто поставить и включить.

Владельцы таких агрегатов отмечают, что при всех стараниях производителей снизить уровень шума, полностью решить эту проблему пока не удалось.

Приточная установка
Компактные приточные вентиляционные установки занимают совсем немного места, а выполнить их монтаж очень просто. Поставить такой агрегат можно на балконе или внутри помещения

Шумовой эффект может варьироваться в зависимости от модели. В этом отношении индивидуальные ПУ издают столько же шума, сколько и бытовой кондиционер.

Кстати, такое устройство с опций забора наружного воздуха вполне может заменить индивидуальную ПУ. Не особенно хорошо показали себя такие установки и в местности с суровым климатом.

Когда температура наружного воздуха опускается ниже 10 градусов мороза, ПУ с рекуператором (прибором для подогрева воздуха) могут покрываться слоем льда.

Следует понимать, что индивидуальная приточная установка, имеющая производительность около 100 куб. м в час, рассчитана на обслуживание только одной комнаты, а не целого дома или квартиры.

Поэтому для нормального вентилирования всей жилой площади придется приобрести столько индивидуальных приточных установок, сколько комнат нуждаются в вентилировании.

С одной стороны это удобно, поскольку избавляет от необходимости проводить масштабные работы по прокладке вентиляционных каналов по всему дому.

С другой стороны возникает вопрос затрат на реализацию такой вентиляционной системы, ведь индивидуальные ПУ стоят недешево.

Монтаж приточной установки для системы вентиляции на балконе
Выбор места для монтажа приточного моноблока зависит от того, где планируется установить приточный клапан или проложить подключенные к системе воздуховоды. Если запроектировано верхнее расположение, подойдет вариант с установкой над балконной дверью

Если проблема вентилирования помещения возникла по окончании строительства и отделки помещений, вполне возможно, что затраты на несколько таких установок будут меньше, чем переделка всего здания.

Если же вентиляционные каналы были спроектированы еще на этапе строительства, дешевле и проще будет реализовать канальную систему вентилирования.

Тип #2 — канальные системы вентилирования

Канальный вариант представляет собой комплекс воздуховодов, которые проходят по всем комнатам. Аналогичные моноблокам приточные устройства располагают на входе в систему.

Обработанные установкой воздушные массы перемещаются по каналам и поступают в помещение через приточные вентиляционные решетки.

Для удаления отработанного воздуха предназначены вытяжные вентиляционные каналы и соответствующие решетки.

Вентиляционные решетки
Поступление воздуха в помещение при принудительной вентиляции осуществляется через вентиляционные решетки. Они имеют лаконичный дизайн и не портят интерьер комнаты

Таким образом, для вентилирования всей квартиры или дома нужна только одна установка соответствующей мощности.

Воздуховоды приточной системы вентиляции обычно размещают в пространстве под потолком, чтобы не портить интерьер ненужными деталями. Но вентиляционные решетки нужно выводить непосредственно на потолок или стену комнаты.

Производительность канальных установок для квартир обычно варьируется в пределах 200-500 куб. м в час.

Обычно для квартиры из одной-двух комнат берут устройство мощностью 200-350 куб. м в час, а для квартиры из трех и более комнат подойдет агрегат на 350-500 куб. м в час.

Для коттеджа или офиса понадобится более мощный вариант — примерно 2000-3000 куб. м в час. Точную производительность рассчитывают по специальным формулам.

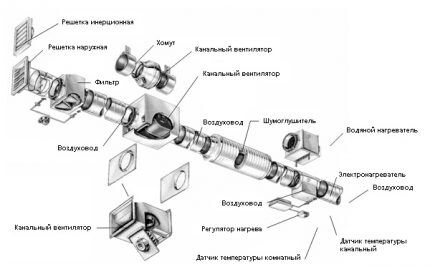

Канальная приточная вентиляция
На этой схеме наглядно изображено устройство канальной вентиляционной системы и обозначены основные ее элементы: вентилятор, шумоглушитель, нагреватель, вентиляционные решетки и т.п.

Следует понимать, что заявленная производителем максимальная мощность установки на практике реализована не будет. Фактическая производительность ПУ зависит от уровня сопротивления сети.

Определить реальную эффективность прибора с учетом характеристик конкретной канальной системы можно с помощью графика вентиляционной характеристики. Она обычно содержится в техническом паспорте изделия.

Вентиляционные каналы
В приоритете прокладка вентканалов под потолком, чтобы в дальнейшем их можно было скрыть за подвесными потолочными конструкциями. Подобный способ приемлем для частных строений с большой высотой потолков

Важный показатель при расчете систем вентилирования — статическое давление. Он зависит от общей протяженности вентиляционных каналов, а также от количества фильтров, которые устанавливают дополнительно.

Для квартир используют установки со статистическим давлением в пределах 400-500 Па.

Составляющие и параметры вентустановки

Разберем подробнее составляющие вентиляционного оборудования, без которых не удастся создать оптимальный микроклимат в помещении. И рассмотрим их основные характеристики и важные параметры самой установки.

№1 — приспособление для подогрева воздуха

Как уже упоминалось, воздух, поступающий снаружи, в зимнее время необходимо подогревать. Для квартиры обычно достаточно нагревателя мощностью 3-5 кВт.

Для дома или коттеджа придется выполнить ряд специальных расчетов. При этом учитывается температура воздуха снаружи, а также мощность самой установки.

При этом важно соотнести нагрузку на сеть электропитания квартиры или дома с реальным состоянием сети. Если нагрузка на электросеть будет чрезмерной, это может привести к серьезной аварии.

Электрическая приточная установка
Технические спецификации электрической установки а также мощность нагревателя в обязательном порядке указывается в сопровождающих документах, в инструкции по эксплуатации. Важно выяснить все нужные параметры еще перед покупкой оборудования

В таких случаях некоторые владельцы домов предпочитают выбрать приточную установку с менее мощным нагревателем.

Это решение чревато следующими проблемами: при наступлении сильных холодов воздух не успеет прогреться до необходимой температуры, и в комнаты будет поступать холодный поток.

Предотвратить это явление не сложно — нужно только уменьшить количество оборотов вентилятора.

Воздушные массы будут поступать медленнее, но при этом успеют прогреться. Выполнять такую регулировку вручную крайне неудобно.

Если приходится покупать ПУ с маломощным нагревателем, следует убедиться, что устройство снабжено автоматическим регулированием скорости движения вентилятора в зависимости от температуры воздуха на улице.

№2 — акустическая мощность оборудования

Выясняя, что такое канальная приточная вентиляция, следует учитывать сведения, которые определяют шумовой эффект от работы прибора.

Различают три показателя акустической мощности ПУ:

  • на входе;
  • на выходе;
  • на корпусе.

Шум “на входе” характеризует звуковой эффект, который будет издавать установка в начале системы. Он обычно не слишком сильно влияет на комфорт в доме. Гораздо важнее обратить внимание на шум “на выходе”, т.е. в тех местах, где установлены вентиляционные решетки.

Если это показатель слишком велик, при монтаже в систему придется включить дополнительный элемент — шумопоглотитель. Для получения достаточного эффекта длина этого элемента должна составлять не менее 90 см.

Блок приточной вентиляции
Приточный блок системы вентиляции или кондиционирования устанавливают снаружи здания, в этом случае шум от работы вентилятора и нагревателя не будет беспокоить жильцов дома

Шум “на корпусе” указывает на акустический эффект в непосредственной близости от приточной установки, которая установлена и подключена к системе и устройствам для поглощения шума. Этот показатель не слишком важен, если ПУ будет установлена снаружи здания.

Но если такой возможности нет, и прибор планируется разместить прямо в здании, следует отдать предпочтение устройству с минимальным значением акустической мощности “на корпусе”.

Помимо акустического давления, которое обозначается в технической документации как LwA, производители оперируют понятием уровень звукового давления (обозначается как LpA).

Не стоит путать эти два понятия, особенно сравнивая характеристики различных моделей. Лучше ориентироваться на LwA, поскольку данные по LpA обычно несколько ниже.

№3 — системы автоматического управления

Автоматика для нормальной работы вентиляционной установки просто необходима. Даже самые простые варианты снабжены приспособлениями для автоматического регулирования температуры нагнетаемого воздуха и скорости вращения вентилятора.

Состояние прибора и текущие настройки отражаются на дисплее с пультом управления.

Автоматика приточной вентиляции
Автоматическое управление системой приточной вентиляции существенно улучшает ее работу и экономит ресурсы. Некоторые модели оборудованы пультом дистанционного управления

Более “продвинутая” автоматика позволяет устанавливать настройки для разных периодов времени. Например, можно снизить температуру и количество оборотов вентилятора на ночной период, когда все спят и потребность в свежем воздухе не так высока.

Отдельно можно установить режим на дневное время в будние дни, когда дома никого нет.

Для удобного управления приточной вентиляционной установкой рекомендуется выбирать устройство со следующими характеристиками:

  • количество скоростей вентилятора не менее пяти;
  • наличие часов реального времени;
  • сохранение и запуск настроек в случае аварийного отключения электропитания;
  • контроль уровня загрязненности фильтров;
  • возможность дистанционного управления, например, с помощью смартфона;
  • сообщение о наличии и характере неисправностей.

Индикация состояния фильтров не обязательна, но очень желательна. При отсутствии этой опции прочистку или смену фильтрационных элементов выполняют по истечении определенного времени, рекомендованного изготовителем.

Но условия эксплуатации различаются, в результате загрязнение может произойти раньше или позже указанного срока. Контроль состояния фильтров позволит вовремя сменить их или продлить срок эксплуатации.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п.

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

Схема приточной вентиляции
Правильное перемещение воздушных масс при вентилировании обеспечивает непрерывную циркуляцию и полноценную смену воздушной массы: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

Фильтры в приточной вентиляции
В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами.

Монтаж приточной вентиляции
При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция — отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.
