Сварочный аппарат для полипропиленовых труб: виды, какой лучше выбрать и почему

Для собрки отопительного контура или водопроводной системы нужен сварочный аппарат для полипропиленовых труб – незаменимое оборудование при прокладке пластикового трубопровода. Герметичность стыковки деталей обеспечит правильно подобранный агрегат.

Перед покупкой инструмента необходимо оценить предстоящий фронт работ и определить подходящую модель, сопоставив параметры сварочного аппарата с имеющимся бюджетом.

Основы функционирования сварочных аппаратов

В инженерных сетях частного домостроения, многоквартирных, производственных и общественных зданиях полипропиленовые трубы уверенно вытесняют металлические. Востребованность пластиковых магистралей объясняется их долговечностью, доступной стоимостью и стойкостью к внешним воздействиям.

Сложившаяся тенденция спровоцировала высокий спрос на аппараты для сварки полипропиленовых и полиэтиленовых труб профессионального и бытового назначения.

Сварка полипропиленовых труб
Независимо от конструктивных особенностей агрегаты для сборки пластикового трубопровода функционируют по принципу диффузной пайки – трубы расплавляются, а затем «вплавляются» торцами друг в друга

Обязательные элементы сварочного аппарата:

  1. Блок регулировки. Модуль контролирует мощность нагрева, защищает от перепадов напряжения и перегрева.
  2. Рукоятка. Составная деталь ручных модификаций.
  3. Зеркало нагрева. Элемент передает тепло к рабочей трубе и насадкам.

Режим работы сварочного аппарата определяется с помощью терморегулятора. Температура нагрева выставляется в соответствии с материалом труб. Превышение показателя приводит к неконтролируемому плавлению и появлению дефектов. Недостаточный разогрев может стать причиной нарушения герметичности шва.

Полипропиленовые трубы
Оптимальная температура плавления ПП-труб – 260°С. Полимер размягчается как пластилин, срезы изделий прижимаются, и осуществляется пайка. После остывания стыковочный шов приобретает те же прочностные характеристики, что и цельная труба

Классификация паяльников для ПП труб

Если оценить ассортимент, то можно выделить два основных класса аппаратов для сварки пластиковых труб: механические и ручные. Основной параметр разделения – производительность и сфера применения. Кроме того, агрегаты классифицируют по способу сварки на стыковые и муфтовые приборы. Особенности устройства и эксплуатации каждого типа описаны ниже.

Мощные механические и электрогидравлические приборы

Механические и электрогидравлические аппараты применяется для стыковки труб большого диаметра (свыше 5-ти см) или в условиях, когда совмещение стыков требует значительной нагрузки.

Механический аппарат
Комплектация механического оборудования: опорная рама, блок управления, гидроагрегат, захваты с вкладышами, электроторцеватель, дисковой нагревательный элемент и динамометр

Механическая стыковка труб осуществляется в жестком корпусе с полукруглыми двигающимися центраторами. Торцы изделий выравниваются электроторцевателем, снабженным двусторонними ножами. Пластик прогревается за счет мощного нагревателя и трубы стыкуются – подача давления осуществляется вручную через рычаг. Сила прижима отслеживается встроенным динамометром.

Покрытие зажимов изготовлено из металлизированного тефлона, предотвращающего прилипание раскаленного пластика к рабочим элемента аппарата.

Соединение деталей электрогидравлическим аппаратом для пайки полипропиленовых труб выполняется по аналогии с механическим прибором. Отличие – в методе создания давления. Прижим осуществляется электрогидравлическим приводом.

Электрогидравлический аппарат
Аппарат способен регенерировать давление порядка 120-ти атмосфер – этого достаточно для спайки труб диаметром до 63 см. При этом качество шва остается высоким

Некоторые электрогидравлические агрегаты позволяют сваривать Т-образные пластиковые конструкции.

Данные устройства отличаются высокой стоимостью и не предназначены для пайки труб небольшого сечения. Поэтому основная сфера их применения – промышленные предприятия и коммунальные хозяйства. Использование механических и электрогидравлических аппаратов в быту не рентабельно.

Ручные агрегаты: мечевидные и цилиндрические

Сварочный аппарат ручного типа часто именуют «паяльником» или «утюгом». Компактное устройство подходит для домашнего и производственного использования. Максимальный диаметр стыкуемых труб – 125 мм.

Исходя из формы нагревательной платформы, различают два типа «паяльников»:

  • мечевидные;
  • цилиндрические.

Формы сварочных аппаратов и закрепили за ними народные названия: первый вариант внешне напоминает утюг, а второй – обычный паяльник. На принцип, порядок работы и качество прибора конфигурация платформы не влияет. Различия состоят в разных видах насадок и способов их крепления.

Устройство мечевидного "утюга"
С обеих сторон плоского «утюга» имеются отверстия. Зависимо от количества «посадочных мест» одновременно можно использовать одну или несколько пар насадок. Стандарт – 1-3 диаметральных размеров

Для пайки индивидуального отопления достаточно двух-трех комплектов насадок. Модели, рассчитанные под использование более 3-х диаметров, относятся к категории профоборудования и стоят от 250 у.е.

На «утюг» устанавливается пара раздельных насадок:

  • гильза – разогрев внешней поверхности;
  • дорн – нагрев и плавление внутренней стороны фитинга.

Обе насадки фиксируются длинным винтом, который затягивается шестигранным ключом.

Стержневой аппарат для пайки
При одновременном использовании нескольких комплектов, маленькие насадки размещаются ближе к краю, а большие – к рукоятке. Это не обязательное требование, а рекомендация для более удобного применения

Менее популярны разновидности мечевидной формы с укороченным нагревателем. Модель №1 (фото ниже) – узкоспециализирована и рассчитана под установку крупных дорн и муфт, мощность нагревательного элемента позволяет паять ПП-трубы большого сечения.

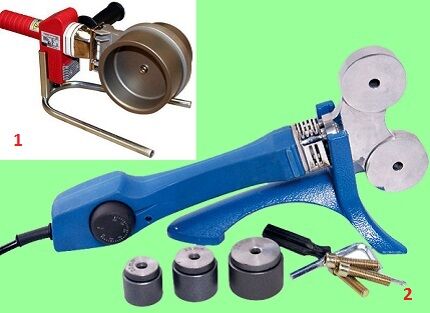

Модель с укороченной платформой
Модель №2 с вертикально ориентированным расположением двух насадок компактна и удобна для выполнения сварки в ограниченном пространстве

Аппараты с цилиндрическим нагревательным стержнем комплектуются насадками по типу разъемного хомута. Специалисты выделяют ряд преимуществ «паяльников» перед «утюгами»:

  • мастер самостоятельно подбирает область расположения насадки – нет заданных отверстий;
  • возможность выбирать угол положения трубы относительно горизонтальной плоскости – актуально при пайке сложных узлов на месте установки трубопровода;
  • повышение эффективности работы за счет увеличения площади контакта нагревателя и насадок – ускоряется прогрев;
  • нет необходимости периодически затягивать крепежные болты, чтоб не допустить осевое смещение насадок по ходу сварки.

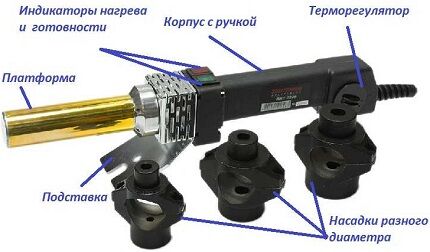

Цилиндрические аппараты отличаются компактностью, стабильной температурой нагрева и высокой стоимостью относительно мечевидных моделей.

Стержневой аппарат
Комплект насадок надевается на цилиндр, смещается в удобное место, после чего соединительный винт затягивается шестигранным ключом. Максимальное количество используемых насадок определяется длиною стержневой платформы

Аппараты для стыковой и муфтовой сварки

Спайка выполняется двумя технологическими способами: стыковым и муфтовым. Соответственно, и все сварочные аппараты можно классифицировать по этому критерию.

Стыковая сварка. Технология применима для труб равного диаметра с толщиной пластика от 4-х мм. Главные требования качественной спайки:

  • четкая соосность стыковочных элементов;
  • тщательная торцовка, обеспечивающая плотное прилегание поверхностей.

Стыковые сварочные аппараты работают по следующему принципу:

  1. Подрезка и обработка трубных торцов.
  2. Одновременный нагрев дисковым нагревательным элементом.
  3. Сжатие сопрягаемых деталей – давление подается строго вдоль оси трубы.
  4. Достижение эффекта диффузии – проникновение расплавленных полимеров в структуру смежных деталей.

После технологической паузы, следует стадия охлаждения и окончательной полимеризации.

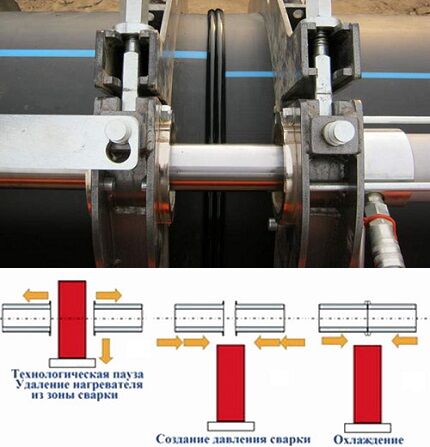

Стыковая сварка
По такому методу работают промышленные станки: механические и электрогидравлические аппараты. Оборудование позволяет добиться требуемого расположения деталей и оптимальной силы сжатия

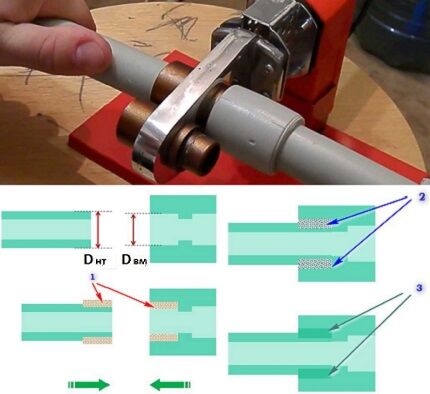

Муфтовая спайка. Выполнение условия центровки деталей достигается за счет подобранных размеров насадок и труб. Агрегат одновременно нагревает внутренние стенки муфты (тройника, фитинга или переходника) и внешнюю сторону трубы на одинаковую длину.

Разогретые детали прикладываются и стыкуются друг с другом вручную. Соотношение диаметров сопряженных элементов обеспечивает нужную силу сжатия – для взаимопроникновения и полимеризации достаточно некоторое время удерживать детали вместе.

Муфтовая сварка
К муфтовым агрегатам относятся инструменты, подразумевающие использование специальных насадок. Все ручные сварочные аппараты выполняют муфтовую или раструбную стыковку

Оценка параметров ручных паяльников для труб

Учитывая спрос потребителей именно на модели «утюгов» и «паяльников», отдельно стоит рассмотреть критерии выбора бытовых сварочных аппаратов. Прежде всего, в учет берется производительность, температурные показатели, качество и количество предлагаемых насадок. Немаловажный фактор – ценовая политика и качество сборки агрегата.

Технические характеристики: мощность и температура нагрева

Мощность определяет эксплуатационный потенциал агрегата. Чем выше показатель, тем шире возможный диапазон диаметра спаиваемых труб. Кроме того, от производительности паяльника зависит время разогрева, и соответственно, скорость продвижения сварочных работ.

Однако для домашнего пользования покупать высокомощное оборудованием нецелесообразно по ряду причин:

  1. Качество спайки не зависит от мощностных характеристик.
  2. Временное превосходство на разогрев актуально для «конвейерного» монтажа трубопровода. В быту разница не особо ощутима – пока паяльник нагревается, производится предварительная разметка, примерка и стыковка.
  3. Более мощные аппараты расходуют больше электроэнергии.

Для корректного расчета мощности «паяльника» в учет берется предполагаемый диаметр труб.

Мощность сварочного аппарата
Минимальная мощность (Вт) соответствует произведению диаметру трубопровода (мм) на 10. Например, пайка труб в 60 мм осуществляется паяльником в 600 Вт и выше

Для бытовых нужд подойдет оборудование на 1,2 кВт – этого вполне достаточно для прокладки домашней тепловой или водной магистрали.

Качество сварочного шва зависит от стабильности температурного воздействия. Большинство аппаратов выдают 50-300°С нагрева, стандартная температура работы – 260°С.

Наличие терморегулятора особенно актуально для новичков. Опытный специалист работает на ощущениях – продолжительность нагрева он определяет интуитивно без звукового сигнала.

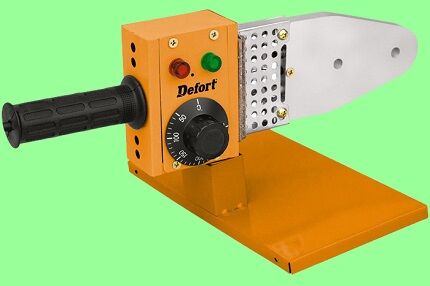

Терморегулятор паяльника
Аматорам сварочного мастерства лучше рассчитывать исключительно на нормативы и выбирать модель с плавной регулировкой температуры. Положение маховика должно быть устойчивым и не смещаться при случайном прикосновении

Высокотехничные модели имеют панель цифровой индикации температурного режима. Наличие опции удобно для пользователя, но влечет за собой существенное удорожание аппарата.

Комплектация и удобство пользования

«Начинка» сварочного комплекта влияет на цену оборудования. Выбор того или иного набора осуществляется исходя их индивидуальной необходимости. Как правило, производители предлагают три вида типовых комплектов:

  1. Эконом. Содержит непосредственно сварочный аппарат, регулировочный ключ и руководство пользователя. Иногда дополняется одной-двумя насадками.
  2. Базовый. В наборе кроме прибора, инструкции и ключа предусмотрены наиболее ходовые насадки для бытового применения сечением 20-40 мм. Все комплектующие упакованы в удобный не громоздкий чемоданчик.
  3. Полный. В кейсе помимо паяльника, дорн и муфт собраны все необходимые для пайки принадлежности: отвертка, подставка, винты, шестигранный ключ, ножницы для ПП-труб, рулетка и рукавицы.

Некоторые производители комплектуют набор небольшим пузырьковым уровнем для выравнивания трубной магистрали.

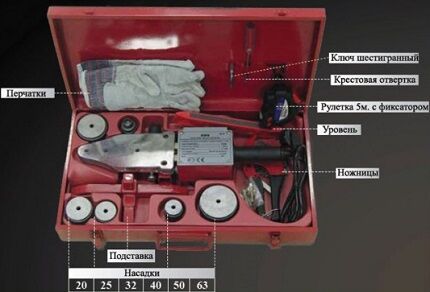

Комплектация сварочного аппарата
Все элементы можно докупить и отдельно, но зачастую, приобретение полного «чемоданчика» обходится дешевле, чем подборка недостающих инструментов «россыпью»

Чтобы обеспечить удобное пользование важно учесть некоторые нюансы:

  • тренога или подставка под паяльник не должна быть очень легкой, оптимальный вариант – устойчивая платформа;
  • аппарат с зажимами подойдет для работы на верстаке;
  • рукоятка не должна нагреваться и скользить в руке.

Качественные сварочные агрегаты оснащены авариной системой, отключающей прибор от электропитания при риске перегрева.

Соотношение цены и качества

Оборудование с одинаковыми техническими параметрами у разных производителей стоит по-разному. Цена определяется репутацией бренда, типом аппарата и комплектацией.

Лидерами на этом сегменте рынка являются зарубежные компании: «Rothenberg», «Dytron», «Brima», «Kern» и «Candan». Среди отечественных производителей спросом пользуются товары «Энкор», «Энергомаш», «Калибр».

Среди специалистов существует негласный рейтинг стран-изготовителей сварочных приборов для пластиковых труб.

Первое место. Первенство по праву принадлежит европейским брендам «Rothenberg» (Германия) и «Dytron» (Чехия).

Паяльник «Dytron»
Цена на чешские паяльники «Dytron» базовой комплектации стартуют от 200 у.е., что в 3-4 раза дороже аналогичных моделей турецкого или китайского производства

Несмотря на дороговизну, европейские товары удерживают лидерство продаж благодаря надежности, прочности, неприхотливости и удобству эксплуатации. Оборудование отличается легким весом, компактностью, механической выносливостью, длительным периодом службы и многообразием модельного ряда.

Второе место. Достойная альтернатива чешским и немецким аппаратам – ручные паяльники турецкого производства. Хорошо себя зарекомендовали: «Candan», «Cobra» и «Valtec».

Аппарат для сварки «Candan»
Умеренная ценовая политика (от 30-40 у.е.) наряду с хорошими технико-эксплуатационными характеристиками вывели «Candan» в топ-продаж среди паяльников ПП-труб бытового пользования

Третье место. Наиболее доступную ценовую нишу занимают китайские и российские агрегаты. Стоимость дешевых моделей стартует от 15-20 у.е. Качество исполнения часто «хромает», непостоянностью работы отличаются термостаты – разброс показаний достигает 10°. Такая погрешность чревата разгерметизацией спаянных элементов.

Однако среди китайско-российской сборки встречаются конкурентоспособные аппараты, например, паяльники «Энергомаш», «Wester» и «Sturm» (немецкая разработка, производимая в Китае).

Обзор популярных брендов и моделей

Приведем характеристики и особенности работы востребованных модификаций ручных сварочных агрегатов для стыковки пластикового трубопровода.

Candan CM-03 – аппарат мечевидного типа

CM-03 (Candan) – сварочный агрегат с двухступенчатым нагревательным элементом в форме утюга и терморегулятором, обеспечивающим постоянство температуры (260°С).

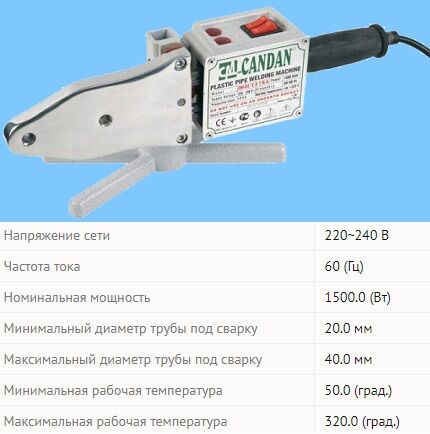

Характеристики Candan CM-03
Дополнительные характеристики: вес – 6 кг, нагреватель на две насадки, индикатор работы термостата, питающий кабель – 3 м. Ориентировочная цена – 60-70 у.е., гарантия – 1 год.

В комплект СМ-03 входят:

  • металлический вместительный ящик;
  • четыре пары тефлоновых насадок на 20-40 мм;
  • устойчивая крестовидная подставка;
  • пузырьковый уровень и рулетка;
  • ключи и инструкция.

Мощности прибора хватит для спайки труб сечением 50-63 мм. Для монтажа такого трубопровода отдельно надо приобрести сменные гильзы и дорны.

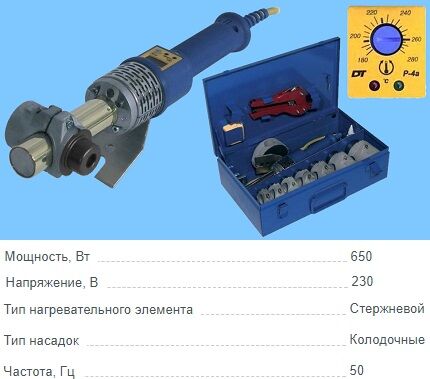

Серия стержневых паяльников Dytron Polys P-4a

Разработка чешской компании Dytron – стержневой импульсный паяльник Polys P-4a относится к категории профессионального оборудования, но вполне подойдет и для дома.

Отличительные особенности P-4a:

  • возможность одновременного использования до трех насадок;
  • широкий диапазон спайки – 16-63 мм;
  • электронный регулятор температур (180-280°С) поддерживает заданный рабочий режим;
  • защита от перегрева;
  • термостойкий кабель питания;
  • звуковая сигнализация TraceWeld.

Для корректного оповещения о течении технологического этапа сварки достаточно выбрать граничную температуру  и диаметр трубы.

Dytron Polys P-4a
Короткий звуковой сигнал – нагрев прибора и начало сварки, длинный звук – охлаждение, окончание полимеризации. Прерывистая акустическая сигнализация – фаза переустановки трубы

Серия Polys на 360 Вт выпускается в трех наборах:

  1. Solo. Комплект вмещает: внутренний шестигранник и коробку.
  2. Mini. Содержит: три сварочные муфты на 20/25/32 мм, опорную ножку, ножницы, ключ и металлический кейс.
  3. Profi Maxi. В наборе предусмотрено: семь насадок (минимальная – 16 мм, максимальная – 63 мм), подставка и зажим для фиксации к столу, ключ и стальной чемодан.

Гарантия на аппараты серии Р-4a – 2 года, стоимость – от 150 у.е.

Roweld P40 T – немецкое качество от Rothenberg

Легкий и компактный аппарат немецкого бренда Rothenberg предназначен для спайки фасонных деталей и труб из полиэтилена, полипропилена, поливинилиденфторида и полибутена. Рабочий диапазон – 16-40 мм, в комплекте предусмотрены насадки 20-40 мм. При необходимости, дорн и муфта на 16 мм приобретаются отдельно.

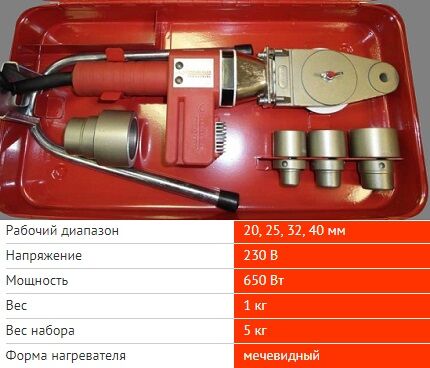

Roweld P40 T
Дополнительные характеристики Roweld серии P40: термостатический контроль и поддержание температуры в 260°С, одновременная работа с двумя парами насадок

Аппарат поставляется в металлическом чемоданчике, предусмотрена подставка и крепление для струбцины. Стоимость прибора – 160-170 у.е.

Sturm TW7219 – модель повышенной мощности

Мечевидный паяльник Sturm TW7219 оснащен двумя нагревателями с возможностью их раздельного включения. Максимальная мощность в 1900 Вт достигается при одновременной работе нагревательных элементов.

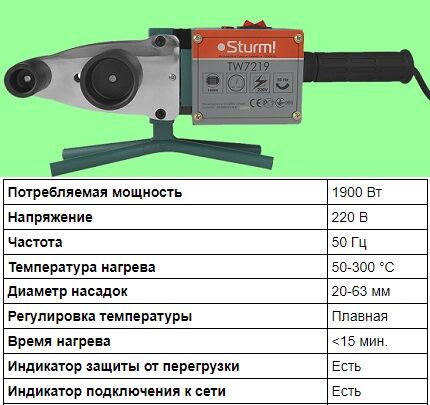

Характеристики Sturm TW7219
TW7219 укомплектован: шестью тефлоновыми насадками, отверткой, ножницами, крепежными болтами, имбусовым ключом, измерительной рулеткой и защитными рукавицами. Все аксессуары собраны в кейс

Конструкция устойчива и удобна в использовании, предусмотрена подсветка рабочей зоны. Ориентировочная стоимость – 45 у.е.

Valtec ER-04 – комплект сварочного оборудования

Совместный проект российских и итальянских производителей Valtec предлагает несколько моделей паяльников для ПП-труб. Одна из последних разработок – оборудование ER-04.

Сварочный набор занимает среднюю ценовую нишу – ориентировочная стоимость порядка 70 у.е. Технико-эксплуатационные характеристики ER-04:

  • тип агрегата – ручной мечевидный на три пары насадок;
  • надежная алюминиевая подставка со струбциной;
  • в комплекте есть резак для труб, рулетка, цилиндрический ключ, шестигранник, пластиковый уровень и металлический чемодан;
  • сменные насадки выполнены из алюминия с антиадгезионным покрытием;
  • предусмотрен терморегулятор-выключатель с температурной шкалой.

Аппарат разогревается до +260°С в течение 10-ти минут.

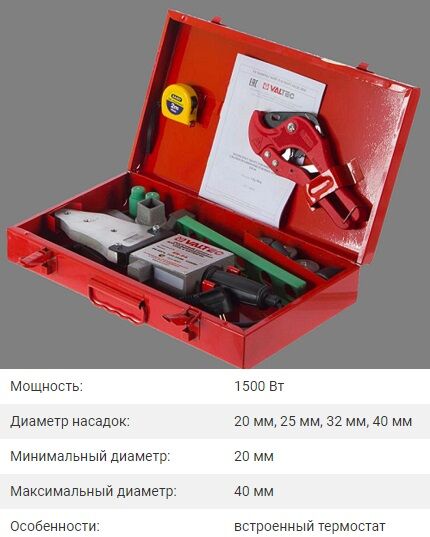

Характеристики Valtec ER-04
Дополнительные параметры: одноступенчатый нагрев, регулировка температуры в пределах 50-300°С, вес прибора без насадок – 1,46 кг, расчетный срок эксплуатации – 10 лет, гарантия – 2 года

Аппарат запрещено использовать при высокой влажности (80% и более), а также температуре воздуха свыше 40°С.

Полезное видео по теме

Сравнение дешевой и дорогой модели «утюга» для пайки полипропилена:

Обзор оборудования Valtec для полифузионной сварки полипропиленовых напорных систем:

Видео-пособие по работе стержневого аппарата Dytron SP-4a со звуковым таймером:

Выбор сварочного прибора зависит от объема предполагаемых монтажных работ. Для выполнения текущего ремонта и стыковки нескольких труб подойдет простая модель «утюга» с соответствующими насадками. Если предполагается регулярное использование аппарата для сборки магистралей разного диаметра – лучше приобрести полноценный набор высокого качества.
