Труборез для пластиковых труб: выбираем лучшую модель + инструктаж по применению

Самостоятельный монтаж водопровода, канализации или системы отопления требует не только определенных навыков, но и специальных инструментов. Одним из них является труборез для пластиковых труб, без которого невозможно получить впоследствии качественные сварочные швы.

Для оптимального выбора модели инструмента следует ознакомиться с видами труборезов и особенностям их работы.

Классификация и виды труборезов

Конструкций бытовых и промышленных труборезов для пластиковых труб есть огромное количество, но принцип их действия обычно сводиться к двум вариантам:

  • роликовому;
  • гильотинному.

Роликовые труборезы имеют от одного до нескольких десятков режущих элементов, закрепленных на жёстких или подвижных основаниях. Во время их движения вокруг трубы происходит постепенное углубление роликов в пластиковую стенку до её полного отрезания.

Гильотинный труборез пластиковых труб
Гильотинные модели дешевы, просты в исполнении и являются самыми распространенными типами труборезов, которые используют в работе профессиональные монтажники

Конструктивно роликовые модели инструмента практически не имеют сложных механических элементов, поэтому и цена на них достаточно низкая.

У гильотинных приборов режущая кромка представляет собой прочное лезвие, которое вдавливается в стенку пластиковой трубы с помощью ручного усилия. Большинство моделей имеют встроенный храповый механизм, который позволяет делать процесс резки плавным и относительно легким.

Естественно, что устройства отличаются и по другим параметрам:

  • диаметр обрабатываемых труб;
  • доступные для работы виды материалов;
  • максимальная толщина стенки, которую прибор способен разрезать;
  • наличие электропривода.

Максимальный диаметр труб для отрезания ручными устройствами составляет 110 мм. Это толщина канализационной трубы для унитаза или внутридомового стояка. Но большинство инструментов ограничивается диаметром в 50-63 мм.

Простейший роликовый труборез
Роликовые труборезы неудобны тем, что требуют постоянного поджимания винта, что довольно проблематично делать при отрезании тонких труб на весу

Максимальная толщина стенки пластиковой трубы ограничена только для роликовых труборезов, поэтому их подбор следует производить, ориентируясь на данный параметр. Режущие колесики с необходимой высотой лезвия можно купить дополнительно.

Бонусом роликовых моделей является их возможная универсальность относительно обрабатываемых материалов. Существуют труборезы, которые приспособлены исключительно для работы с пластиковым материалом. Но существует и те, которые могут перепиливать одновременно сталь, медь, нержавейку и другие виды металлов.

Электроприводные аппараты стоят дорого, поэтому приобретаются в основном профессионалами. Но при достаточности финансовых средств их может приобрести каждый желающий и облегчить себе работу по монтажу пластиковой разводки.

Труборез роликового типа

Роликовый труборез работает плавно, без режущих усилий поперек трубы, поэтому срез получается ровным и без зазубрин.

Устройство и технические характеристики

Роликовый инструмент состоит из таких элементов:

  1. Корпус-струбцина для охвата трубы.
  2. Винтовая рукоять, выполняющая роль прижимного механизма.
  3. Отрезные ролики, закрепленные на конце прижима.
  4. Каретка с опорными стальными валиками.
  5. Встроенный в скобу фаскосниматель (им оснащаются более продвинутые модели).

Преимуществами роликового трубореза является его дешевизна и отсутствие поперечного давления на поверхность во время резки. Это позволяет ему работать даже с тонким материалом без риска повреждения трубы прижимным усилием.

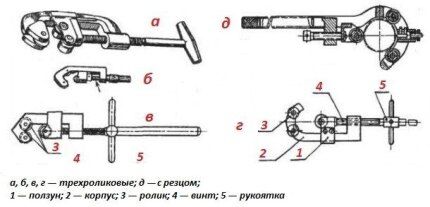

Виды роликовых труборезов
При резке роликовыми труборезами смачивать рабочую поверхность не нужно, потому что пластик является достаточно мягким материалом и слабо тупит режущую кромку

Недостатком роликового резака является необходимость вращения инструмента. Если труба уже жестко закреплена близко к стенке, то отрезать её будет проблематично.

Принцип работы с роликовым прибором

Для отрезки трубы роликовым труборезом нужно выполнить такой перечень действий:

  1. Вставить трубу с отмеченным местом отрезания в центр струбцины.
  2. Рукоятью-винтом прижать ролик к отметке.
  3. Прокрутить один раз труборез вокруг трубы и посмотреть на правильность формы получившейся борозды.
  4. С помощью прижимного механизма вдавить ролик глубже в стенку трубы, и прокрутить инструмент 2 витка вокруг трубы. Повторять до полного разрезания изделия.

Полезные советы:

Результат резки роликовым труборезом отличается отсутствием заусениц и строгой перпендикулярностью получающегося торца трубы.

Труборез с цепным механизмом

Цепной труборез – это устройство для резки труб без привязки к их диаметру. Он невероятно практичен, но стоимость качественных моделей отпугивает большинство покупателей.

Устройство и свойства цепного механизма

Цепной труборез напоминает обычные щипцы, на концах которых крепится длинная цепь. Её звенья соединяются при помощи шарнирного механизма. Цепь является в большинстве случаев неразборной, поэтому требуется её полная замена при поломке одного звена.

Цепной механический труборез
Для качественного процесса отрезания труб достаточно использования четырех звеньев цепи: этим обеспечивается равномерное распределение прижимной силы по окружности

Один конец цепи зафиксирован на конце ручки инструмента жестко, а второй является свободным. На конце второй ручки имеется специальный крючок, на который, в зависимости от диаметра трубы, накидывается соответствующее звено цепи. Натяжное усилие создается вручную за счет сведения двух ручек инструмента, хотя бывают труборезы и с винтовым прижимным механизмом.

В зависимости от схемы крепления режущих элементов, цепной труборез может быть двух типов:

  1. Подвижный. Режущие ролики крепятся непосредственно на шарнирах и могут вращаться в процессе резки.
  2. Неподвижный. Режущие элементы жестко крепятся к звеньям цепи, не проворачиваясь в процессе работы.

Существуют цепные труборезы, у которых режущий эффект формируется исключительно за счет прижимного усилия, но их для пластиковых труб практически не используют.

Преимуществами цепных труборезов являются:

  1. Высокая скорость разрезания за счет множества одновременно работающих режущих элементов.
  2. При пяти звеньях цепи угол взаимного перекрытия разрезов составляет лишь 72 градуса, что позволяет работать им в ограниченном пространстве.
  3. Минимальная деформация трубы за счет множества точек опоры.
  4. Возможность резать трубы с широким диапазоном диаметров.
  5. Высокое качество шва и минимальное количество заусениц.

Единственным минусом цепных труборезов является высокая стоимость их покупки, ремонта и обслуживания.

Технология резки цепным труборезом

Пользоваться цепным труборезом довольно просто. Для отрезания трубы необходимо выполнить ряд последовательных действий:

  1. Отметить на трубе место разреза.
  2. Обхватить трубу цепью таким образом, чтобы режущие ролики оказались строго на уровне отметки.
  3. Закрепить звено цепи при максимальном натяжении на крюковом захвате ручки прибора.
  4. При наличии натяжного винта, с усилием подкрутить его до упора режущих элементов в стенку трубы.
  5. Вращать инструмент в обе стороны, выполняя разрезание. По мере реза необходимо подкручивать натяжной винт или усиливать натяжение с помощью сведения ручек трубореза.

Нужно выполнять вращение инструмента до полного разделения трубы.

Резка цепным труборезом
Резкие движения при работе цепным труборезом могут привести к появлению дополнительных бороздок по краям трубы и ухудшить качество среза

Несмотря на получаемый качественный срез, трубу желательно дополнительно обработать торцевателем и фаскоснимателем.

Труборез-ножницы с храповым механизмом

Гильотинный труборез с храповым механизмом называют ещё ножницами. Он имеет встроенный механизм, который позволяет разрезать трубу лезвием не одномоментным движением, а многократно прилагаемым усилием, что снижает физическую нагрузку на мышцы руки.

Структура и свойства ножниц

Гильотинный труборез похож на разводной ключ с двумя ручками. Он имеет одну литую рукоятку, заканчивающуюся широким С-образным основанием для фиксации трубы, и вторую ручку, которая прижимает режущее лезвие посредством трещоточного механизма. Инструмент оснащается кнопкой возврата резца в исходное положение и фиксатором закрытого состояния для удобства транспортировки.

Внутреннее устройство гильотинного трубореза
При покупке трубореза необходимо измерять разболтанность лезвия и подвижной рукоятки: чем она выше, тем хуже будет качество срезов

Рабочий диаметр ножниц варьируется от 3 до 75 мм. Особенностью является резкое возрастание стоимости устройства при увеличении максимально возможной толщины трубы свыше 42 мм.

Лезвие трубореза-ножниц
Чем толще лезвие, тем больше вероятность, что оно прослужит долго. Тонкие режущие элементы ставятся только на дешевых моделях труборезов

Производители стараются сделать дизайн резака и лезвия таким, чтобы минимизировать необходимое рабочее пространство. Лезвия могут быть гладкими или зубчатыми. Некоторые модели оснащаются встроенным фаскоснимателем, но обработка торца трубы осуществляется уже после резки, а не одновременно с ней.

Преимуществами гильотинного трубореза являются:

  1. Низкая стоимость инструмента.
  2. Возможность резки в ограниченном пространстве.
  3. Использование при работе только одной руки.
  4. Отсутствие стружки и заусениц при резке

Недостатков у ножниц тоже хватает:

  1. Усталость рук при больших объемах работы.
  2. Необходимость заточки лезвий.
  3. Высокая стоимость сменных лезвий.
  4. Поперечная деформация труб при резке.
  5. Вероятность приобрести недорогой инструмент, который затупится уже после десятка разрезов.
  6. Ограниченность максимального диаметра трубы.

Несмотря на недостатки, гильотинные модификации являются идеальным вариантом для монтажа пластиковых труб небольших диаметров при малых объемах проводимых работ.

Как пользоваться ножницами для труб?

Процесс резки гильотинным турборезом мало отличается от работы обычными ножницами, но имеет свои особенности. Для разрезания этим инструментом трубы необходимо осуществить такие действия:

  1. Нарисовать на трубе место разреза.
  2. Расположить трубу на широком основании трубореза так, чтобы намеченная полоска реза была точно напротив лезвия.
  3. С помощью рукояти надавить лезвием на трубу.
  4. После каждого полного сжимания ручек ослаблять их, возвращая в исходное положение.

Следует повторять ритмичное сжимание ручек инструмента до полного перерезания трубы.

Фиксация лезвия по намеченному уровню

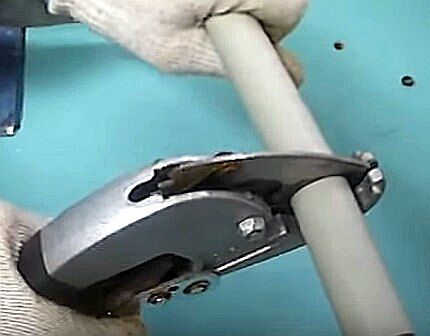

Резка пластиковой трубы ножницами
В процессе резки нежелательно держать трубу на весу, потому что на конечном этапе она может обломаться и испортить ровность среза

Ряд инструментов имеет трещоточный механизм, каждый щелчок которого оповещает о перемещении внутреннего храпового механизма на один зубчик. Звук щелчка означает, что уже можно разжать ручки инструмента и повторить нажатие из более удобной позиции.

Электротруборезы для пластиковых труб

Электрический привод у труборезов значительно облегчает и ускоряет процесс монтажа. Существуют три типа электротруборезов:

  • инструменты, которые просто копируют принцип гильотинного или роликового механизма;
  • промышленное стационарное оборудование со сложным внутренним устройством;
  • универсальные инструменты для резания материалов.

Следует рассмотреть эти разновидности инструментов более детально

Сабельная электрическая пила

Сабельные пилы напоминают по своему принципу электролобзик. Они имеют электропривод, с помощью которого зубчатое лезвие совершает быстрые возвратно-поступательные движения. Длина пилок начинается от 100 мм, а ширина и высота зубьев варьируется от обрабатываемого материала. Для пластика используется шаг зубьев в пределах 4 мм.

Процесс отрезания трубы сабельной пилой
Не каждое лезвие сабельной пилы может сильно изгибаться, поэтому всегда существует вероятность, что оно сломается в момент пристеночного реза

Дополнительным оборудованием, облегчающим резку сабельной пилой, является цепной или С-образный прижим для трубы. Он фиксируется к корпусу электроинструмента специальным креплением.

Лезвия для сабельной пилы
Для резки пластиковых изделий существует специальный тип лезвий «для дерева и пластика», который обеспечивает высокую скорость работы и хорошее качество среза

Преимуществами сабельных пил при резке пластиковых труб являются:

  1. Безопасность работы.
  2. Дешевизна съемных лезвий.
  3. Высокая скорость резки.
  4. Возможность работы с трубами любых диаметров.
  5. Способность лезвия изгибаться и отрезать трубы заподлицо со стеной.
  6. Долговечность.
  7. Цена бытовой электропилы сравнима со стоимостью профессионального гильотинного трубореза.

К недостаткам сабельных электропил можно отнести:

  1. Необходимость локального источника электроэнергии.
  2. Образующийся срез требует дополнительной обработки торцевателем или фаскоснимателем.
  3. Сложность обеспечения перпендикулярности шва без специального трубного прижима.
  4. Сложность резки без фиксации трубы в тисках.

Специально для резки труб из пластика приобретать сабельную электропилу не стоит, но если она уже имеется, то можно ей и воспользоваться. Этот инструмент может пригодиться в хозяйстве для резки металла, деревьев, кирпича и других материалов.

Роликовые и гильотинные электротруборезы

Эта категория электроинструмента для резки пластиковых труб обладает всеми преимуществами и недостатками соответствующего ручного оборудования. Роликовые и гильотинные электротруборезы значительно облегчают процесс резки, но их стоимость в разы выше механических инструментов.

Аккумуляторный гильотинный труборез
Из-за высокой скорости реза, отсутствия фиксации трубы и вибрации выдержать строго перпендикулярный срез при использовании электрических инструментов довольно проблематично

По конструкции электроинструмент напоминает свои ручные аналоги только схематично, потому что имеет сложную внутреннюю начинку. Источников электроэнергии у труборезов может быть два: бытовая электрическая сеть или аккумуляторная батарея.

Электрический роликовый труборез
При работе с электрическими труборезами лучше жестко фиксировать трубы в тисках: так проще контролировать перпендикулярность получаемого среза

Аккумуляторные инструменты являются наиболее дорогими, но позволяют осуществлять работы без привязки к местности. Их стоимость начинается от 150 долларов. Заряда должно хватать на 1-2 часа непрерывной работы. Для монтажа домашней водопроводной разводки этого вполне достаточно.

Промышленные профессиональные труборезы

Промышленные аппараты могут резать трубы любых размеров, а не только больших. Данное оборудование можно разделить на несколько категорий, в зависимости от конструкционных особенностей:

  1. Электрическое.
  2. Пневматическое.
  3. Гидравлическое.
  4. Орбитального типа.
  5. С системой автоматического управления.

Стоимость таких труборезов начинается от нескольких сот долларов, поэтому используют их преимущественно профессиональные монтажники.

Профессиональный дисковый труборез

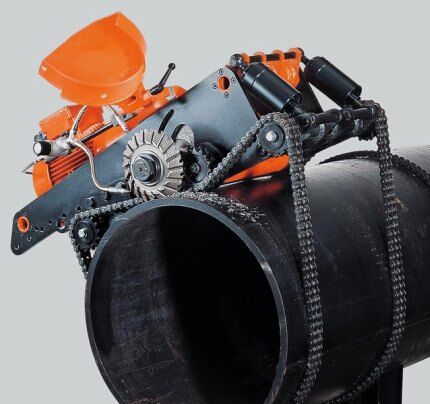

Зубчатый труборез с цепным натяжным механизмом
Промышленными труборезами в основном пользуются строительные компании, прокладывающие магистральные водопроводы, канализацию и тепловые сети к новым зданиям

Их преимуществом является автоматическое регулирование скорости движения и параметров нажима режущего элемента, а также совмещение резки с процессом снятия фаски и очисткой среза от заусениц.

Правила выбора трубореза для работы

Выбор оптимальной модели зависит от объема работ, вида труб, лени человека и его финансовых возможностей. Стоимость аналогичных по виду и структуре инструментов может отличаться в 3-5 раз, поэтому подбирать инструмент необходимо, учитывая также фактор качества.

Далее будет рассмотрен перечень работ и виды рекомендованных для них инструментов.

  1. Разовый монтаж квартирного водопровода или отопления: гильотинные ножницы.
  2. Разовый монтаж квартирной канализации: роликовый или цепной труборез, сабельная электропила.
  3. Регулярные работы с трубами в загородном доме: роликовые или гильотинные приборы с электроприводом, сабельная электропила.
  4. Разрезание пластиковых труб диаметром менее 50 мм: гильотинный труборез.
  5. Разрезание пластиковых труб диаметром от 50 мм и тонкостенных труб: цепной или роликовый труборез.

Указанные рекомендации являются ориентировочными, поэтому окончательный выбор модели следует делать, учитывая весь комплекс влияющих факторов.

Полезное видео по теме

Представленные видеоролики демонстрируют работу с труборезами пластиковых труб различных типов. Их просмотр позволит лучше понять принцип работы с этими инструментами и сделать правильный выбор при покупке трубореза.

Принцип работы роликового трубореза:

Обзор ручных труборезов:

Резка цепным труборезом:

Обзор сабельной пилы:

Труборез для труб гильотинного типа:

Выбор инструмента для резки труб является делом непростым из-за множества вариантов конструкции и сильного ценового разброса. Для разовых домашних работ подойдут самые дешевые модели, способные выдержать несколько сотен отрезаний без ущерба качеству.

При наличии достаточного количества денег лучше приобрести сразу профессиональный электрический труборез с автоматическим снятием фаски. Окончательный выбор желательно делать непосредственно в магазине, учитывая советы продавцов.
